第一单元变压器的分类、结构和原理；课题一变压器的分类和用途；一、填空题（每空1 分）；1．变压器是一种能变换__________ 电压，而_；答案：交流频率电磁感应；2．变压器的种类很多，按相数分为________ ；答案：单相三相；3．在电力系统中使用的电力变压器，可分为____ ；答案：升压降压配电；二、判断题（每题1 分）；1．变压器的基本工作原理是电流的磁效应；答第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题（每空1 分）1．变压器是一种能变换 _________ 电压，而____________ 不变的静止电气设备。

它是根据_____________ 原理来变换电压以满足不同负载的需要。

答案：交流频率电磁感应2．变压器的种类很多，按相数分为和变压器；答案：单相三相3．在电力系统中使用的电力变压器，可分为 _______________ 变压器、_________ 变压器和_________ 变压器。

答案：升压降压配电二、判断题（每题1 分）1．变压器的基本工作原理是电流的磁效应。

（）答案：X 2．在电路中所需的各种直流电，可以通过变压器来获得。

（）答案：X 三、简答题（每题3 分）1、为什么要高压送电答案：当输出电功率一定时，电压越大，电流越小。

2（1）P 损= IR ，可以减少运输中的损耗。

（2）可以节约架设成本。

2、变压器能改变直流电压吗如接上直流电压，会发生什么现象答案：不能。

如果接上直流电压，会使绕组过热而烧毁。

课题二变压器的结构与冷却方式一、填空题（每空1 分）1．变压器的铁心常用叠装而成，因线圈位置不同，可分成_________ 和_________ 两大类。

答案：硅钢片芯式壳式2．变压器的绕组常用绝缘铜线或铜箔绕制而成。

接电源的绕组称为；接负载的绕组称为。

也可按绕组所接电压高低分为和。

答案：一次绕组二次绕组高压绕组低压绕组二、判断题（每题1 分）1．储油柜也称油枕，主要用于保护铁心和绕组不受潮，又有绝缘和散热的作用。

（）答案：X2．同心绕组是将一次侧、二次侧线圈套在同一铁柱的内外层，一般低压绕组在外层，高压绕组在内层。

（）答案：X3.冷轧硅钢片比热轧硅钢片的性能更好。

（）答案：V三、选择题（每题1 分）1．油浸式变压器中的油能使变压器（）A 润滑B 冷却C 绝缘D 冷却和增加绝缘性能答案：D2．常用的无励磁调压分接开关的调节范围为额定输出电压的（）A +10% B+15% C+5%答案：C课题三变压器的原理一、填空题（每空1 分）1．变压器的空载运行是指变压器的一次侧 ___________________ ，二次侧________ 的运行方式。

答案：加额定电压开路2．变压器的外特性是指变压器的一次侧输入额定电压和二次侧负载一定时，二次侧____ 和 ___________________________ 的关系。

答案：功率因数输出电压输出电流3•如果变压器的负荷系数为B,则它的铜耗与短路损耗的关系式为，所以铜耗是随______ 的变化而变化的。

2答案：Pcu = B Pk负载电流124.当变压器的负载功率因数cos © 2 一定时，变压器的效率只与_______________ 有关,且当 _______________ 时,变压器的效率最高。

答案：负载系数Pcu = PFe5 •收音机的输出变压器二次侧所接扬声器的阻抗为8 Q,如果要求一次侧等效阻抗为288 Q，贝V该变压器的变比应为___________ 。

答案：66．一般情况下，照明电源电压波动不超过 _____________ ；动力电源电压波动不超过__________ ，否则必须进行调整。

答案：+5% —5% ~+10%二、判断题（每题1 分）1．在变压器绕组匝数、电源电压及频率一定的情况下，将变压器的铁心截面积S减小，根据公式①二BS,变压器铁心中的主磁通将要减小。

（）答案：x 2．当变压器的二次侧电流变化时，一次侧电流也跟着变化。

（）答案：V3.接容性负载对变压器的外特性影响很大，并使U2下降。

（）答案：x三、选择题（每题1 分）1.有一台380V/36V 的变压器，在使用时不慎将高压侧和低压侧互相接错，当低压侧加上380V电源后，会发生的现象是（）A高压侧有380V的电压输出B高压侧没有电压输出，绕组严重过热C 高压侧有电压输出，绕组严重过热D 高压侧有电压输出，绕组无过热现象答案：C2.将50HZ 220V/127V的变压器接到100HZ 220V的电源上，铁心中的磁通将（）A 减少B 增加C 不变D 不一定答案：A四、简答题（每题3 分）1．什么是主磁通、漏磁通答案：空载电流激励磁通分为两部分，大部分通过铁心的同时与一次侧、二次侧绕组交链，称为主磁通。

另一小部分只通过一次侧绕组周围的空气形成闭合回路，称为漏磁通。

2．什么是阻抗匹配答案：在电子线路中，经输出变压器把负载阻抗变成和内阻一样大，负载才能得到最大输出功率，这就叫做阻抗匹配。

五、计算题（每题5 分）1变压器一次侧绕组为2000匝，变压比K=30, —次侧绕组接入工频电源时铁心中的磁通最大值①m二，试计算一次侧、二次侧绕组的感应电动势各为多少答案：E仁N1①m = 6660 VE2= E1 =222V K2.单相变压器的一次侧电压U1 = 380 V ，二次侧电流I2 = 21A ，变压比K = , 试求一次侧电流和二次侧电压。

答案：U2 = U1 / K=36 V I1 = I2 / K = 2 A3．变压器的额定容量是100KVA ，额定电压是6000 / 230V ，满载下负载的等效电阻RL = ，等效感抗XL = ，试求负载的端电压及变压器的电压调整率。

答案：Z= Q。

I2N二SN/U2NU2=I2NZ=100000/230X =△ U%=U2N-U2/U2M 100%空U/U2NX 100%=23（X 100%=5%4.一台HDL—175 / 10 型单相变压器，额定容量SN =175KVA额定电压为10000 /10 V , P0 =910W PK = 4600W,当12 = I2N 时，cos ©2 = 1 , U2 = 98V，试求(1)效率n( 2)最大效率n m.答案：（1 ）第二单元变压器绕组的极性测定与连接课题一单相变压器绕组的极性一、填空题（每空1 分）1 ．变压器绕组的极性是指变压器一次绕组、二次绕组在____________ 作用下所产生的_______ 之间的相位关系，通常用___________ 来标记。

答案：同一磁通感应电动势同名端2．绕组正向串联, 也叫做___________ , 即把两个线圈的____________ 相连, 总电动势为两个电动势 ____ , 电动势会_________ 。

答案: 首尾相连异名端相加越串越大二、简答题（每题3 分）1 、什么是绕组的同名端答案：被同一磁通贯穿的线圈之间，电动势都处于相同极性的线圈端称为同名端。

2、判断变压器绕组同名端的原理和方法是什么答案：（1 ）直观法。

原理：绕向一致的端子为同名端。

方法：观察绕向。

（2）直流法。

原理：直流毫伏表指针指向电流流入的一端。

方法：接线，一个绕组接直流电源，另一个绕组接直流毫伏表。

观察表指针，判断极性（3 ）交流法。

原理：正向串联越串越大，反向串联越串越小。

方法：接线，将两个绕组串联，加交流电源，用两个电压表分别测量两个绕组电压，判断极性。

课题二三相变压器绕组的连接及连接组别一、填空题（每空1 分）1．变压器铁心必须接地, 以防_____________ 或______ ,而且铁心只能________ ,以免形成闭合回路, 产生_______ .答案: 感应电压漏电一点接地环流2．所谓三相绕组的星形接法, 是指把三相绕组的尾端连在一起构成, 三个首端分别接__________________ 的连接方式.答案:中性点N 三相电源3．三角形接法是把各相 __________ 相接构成一个闭合回路, 把_______________ 接到电源上去.因首尾连接顺序不同,可分为_____________ 和____________ 两种接法.答案: 首尾三个连接点正相序反相序4．三相绕组之间首尾判别的准则是： __________ 对称，三相总磁通为________ 。

答案：磁路零二、判断题（每题1 分）1．三相芯式变压器的铁心必须接地, 且只能有一点接地.（）答案:V2．三相一次侧绕组首尾不能接错, 否则会使磁阻和空载电流增大.（）答案:V3．通常忽略变压器的损耗 , 认为一次侧 , 二次侧能量传递不变 , 据此来计算一次侧 , 二次侧的额定电流 .( )答案: V三、选择题(每题 1 分)1．变压器二次侧绕组采用三角形接法时 , 如果一相接反 ,将会产生的 后果是 ( )A 没有电压输出B 输出电压升高C 输出电压不对称D 绕组烧坏答案: D2．变压器二次侧绕组作三角形接法时, 为了防止发生一相接反的事故, 正确的测试方法是1．二次侧为星形接法的变压器，空载测得三个线电压为Uuv=400V ，Uwu=230V Uvw=230V 请作图说明是哪相接反了答案：W 相接反了。

五、计算题(每题 5 分) ( )A 把二次侧绕组接成开口三角形B 把二次侧绕组接成闭合三角形C 把二次侧绕组接成闭合三角形D 以上三种方法都可以答案: A四、简答题(每题 3 分) , 测量开口处有无电压, 测量其中有无电流, 测量一次侧空载电流的大小1.一台三相变压器，额定容量Sn=400Kva,—次侧.二次侧的额定电压U1n/U2n=10/, 一次侧绕组星形接法, 二次侧绕组三角形接法. 试求:(1)一次侧. 二次侧额定电流;(2)在额定工作的情况下, 一次侧. 二次侧绕组实际流过的电流;(3)已知一次侧每相绕组的匝数是150 匝, 问二次侧每相绕组的匝数应为多少答案：课题三用交流法测定三相变压器绕组极性一、填空题(每空1 分)1.变压器的一次绕组、二次绕组，根据不同的需要可以有______________ 和________ 两种接法。

答案：星形三角形2.连接组别为Y，d3 的三相变压器，其高压边为____________ 接法，低压边为_________ 接法，高压边线电压超前低压边线电压_____________ 电角度。

答案：星形三角形90二、计算题(每题5 分)1、一台Y,d8 连接组别的变压器，若每相一次绕组和二次绕组的匝数比均/4 ，则一次侧、二次侧额定电流之比为多少答案：I1N124 I2N32、Y,d11 连接组别的变压器，若一次绕组、二次绕组的额定电压为220KV/110KV,则该变压器一次绕组、二次绕组的匝数比为多少三亿文库包含各类专业文献、幼儿教育、小学教育、专业论文、行业资料、文学作品欣赏、应用写作文书、中学教育、生活休闲娱乐、高等教育、外语学习资料等内容。

合集下载

变压器习题及详解答案.docx

变压器习题及详解答案.docx

课时练变压器说明： 5、8 为多项选择题，其他的均为单项选择题。

1．一台理想变压器，原、副线圈匝数分别为n 和 n ，正常工作时的输入电压、电流、电功率12分别是 U 、I 、 P，输出电压、电流、电功率分别是U、 I 、 P ，已知 n ＜ n ，则（）11122212A．U＜U，P＝P B．P＝P，I＜I21212121C．I1＜I2，U1＞U2D．P1＞P2，I1＞I22．如图所示，理想变压器原、副线圈的匝数比n1∶ n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R 相连组成闭合回路。

当直导线AB 在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，电流表A1的读数为12 mA，那么电流表A2的读数为（）A． 0B． 3 mAC． 48 mAD．与R大小有关3．将输入电压为220 V ，输出电压为 6 V 的理想变压器改绕成输出电压为30 V 的变压器，副线圈原来是30 匝，原线圈匝数不变，则副线圈新增匝数为（）A． 120 匝B． 150 匝 C ． 180 匝 D ．220 匝4．如图甲、乙所示电路中，当A、B 接10V 交变电压时，C、D间电压为 4V，M、N接 10 V直流电压时， P、 Q间电压也为 4 V 。

现把C、D接 4 V 交流，P、Q接 4 V 直流，下面哪个选项可表示、间和、间的电压（）A B M NA． 10 V 10 V B．10 V 4 V C． 4 V 10 VD． 10 V 05．如图 (a) 所示，左侧的调压装置可视为理想变压器，负载电路中＝55AR想电流表和电压表。

若原线圈接入如图(b) 所示的正弦交变电压，电压表的示数为110 V，下列表述正确的是（）A．电流表的示数为 2 AB．原、副线圈匝数比为1∶2C．电压表的示数为电压的有效值D．原线圈中交变电压的频率为100 Hz6．如图所示，为一理想变压器，S 为单刀双掷开关，P 为滑动变阻器触头，U1为加在原线圈两端的电压， I 1为原线圈中的电流强度，则以下说法错误的是（）A．保持U1及P的位置不变， S 由a合到b时，I1将增大B．保持P 的位置及1 不变，S由b合到a时，R消耗的功率将减小UC．保持U1不变， S 合在a处，使P上滑，I1将增大D．保持P的位置不变，S 合在a处，若U1增大，I1将增大7．如图所示，在铁芯上、下分别绕有匝数n1＝800和 n2＝200的两个线圈，上线圈两端与u＝51sin314 t V 的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是（）A． V B．VC． V D．V8．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成。

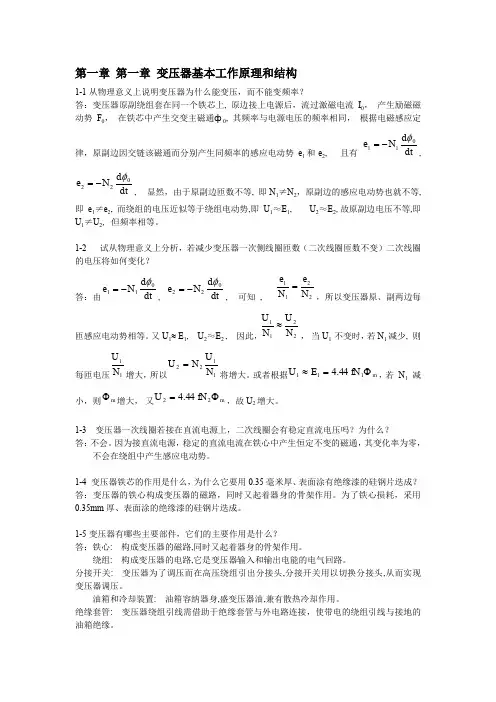

电机学习题与解答

电机学习题与解答

第一章 第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有dt d N e 011φ-=,dt d N e 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等,即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。

1-2 试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？答：由dt d N e 011φ-=, dt d N e 022φ-=, 可知 , 2211N e N e =，所以变压器原、副两边每匝感应电动势相等。

又U 1≈ E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N UN U =将增大。

或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大， 又m fN U Φ=2244.4，故U 2增大。

1-3 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？ 答：不会。

因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。

1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？ 答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。

为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。

1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。

电机与变压器习题及参考答案

电机与变压器习题及参考答案

电机与变压器习题及参考答案一、单选题（共50题，每题1分，共50分）1、变压器的一次绕组与（）连接。

A、电动机B、电源C、负载D、不确定正确答案：B2、下列（）电器用的电动机不是三相异步电动机。

A、起重机B、风机C、水泵D、电风扇正确答案：D3、直流电机的励磁方式中最常用的方式是（）A、复励式B、永磁式C、并励式D、他励式正确答案：C4、下列是直流电机的调速方法的是（）A、电枢串电阻调速B、变转差率调速C、变极调速D、变频调速正确答案：A5、二次绕组的额定电压为（）。

A、电源电压B、空载电压C、负载电压正确答案：B6、三相异步电动机，当转差率大于1时，此时电动机为（）状态。

A、电动机B、发电机C、制动状态正确答案：C7、决定电流互感器次电流大小的因素是 ( )。

A、不确定B、二次侧所接负载C、被测电路D、二次电流正确答案：C8、三相异步电动机与电源相接的是（）。

A、机座B、转子绕组C、转子D、三相定子绕组正确答案：D9、三相变压器的额定电压为（）。

A、线电压B、电源电压C、相电压正确答案：A10、变压器负载为纯电阻时，负载电流增大，二次侧输出电压将（）。

A、下降B、上升C、不变D、以上都有可能正确答案：A11、三相异步电动机工作时，转子绕组中流过的是（）。

A、交流电B、无线电C、脉冲电D、直流电正确答案：A12、三相异步电动机工作制为S3，则表示（）工作制。

A、周期断续B、连续C、不确定D、短时正确答案：A13、把电能转变成机械能输出的电机是（）。

A、变压器B、电动机C、不确定D、发电机正确答案：B14、一台三相异步电动机，额定转速为1450r/min，额定功率为1.1kw，那么额定转矩为（）A、7.2B、17.2C、3.2D、5.2正确答案：A15、一台三相变压器的连接组别为YN,d11，其中的“11”表式变压器的低压边（）度。

A、相电势相位超前高压边相电势相位300B、线电势相位滞后高压边线电势相位330C、线电势相位超前高压边线电势相位330D、相电势相位滞后高压边相电势相位300正确答案：B16、三相异步电动机能耗制动时()中通入直流电。

电机与变压器第五版习题册答案

电机与变压器第五版习题册答案

电机与变压器第五版习题册答案
《电机与变压器第五版习题册答案》
