电气配管及管道预埋工程施工方案

电气配管施工专项方案一、概述二、施工准备1.施工前确定施工区域的具体位置和范围，并与其他相关施工人员进行协调。

2.提前准备好所需的工具和材料，包括电缆、电线、电缆槽、护管、接线盒、穿线工具等。

3.查阅施工图纸并根据实际情况进行仔细分析，确定电缆敷设和配管的路线。

三、电缆敷设1.根据设计要求和实际情况，选择合适的电缆，包括电缆型号、电压等级和截面积。

2.按照设计规定的电缆敷设路线进行施工，注意通道的高度、宽度和弯曲半径等要求。

3.保证电缆的敷设过程中不受损且不受潮湿等不良环境影响，避免电缆绝缘层的老化和击穿。

四、穿线和接线1.在电缆敷设完毕后，进行穿线工作。

穿线的方法可以根据实际情况选择手工穿线或者使用专用的穿线工具。

2.穿线时要留足够的余量以方便接线，并保证线路的顺畅通行。

3.进行接线前，必须对电缆进行测试和验收。

对于大型电气设备的接线，应由专业的电工来操作，确保接线正确和牢固。

五、配管的防护1.在穿线完成后，对电缆进行绝缘处理和防护。

可以采用插入式接线盒、绝缘胶带或者其他绝缘材料进行包裹。

2.避免电缆暴露在空气中长时间暴晒，以防止绝缘老化和绝缘层被损坏。

3.配管的修复和封堵必须严密，确保不会受到外力的破坏和水分的渗入。

六、安全措施1.电气配管施工过程中必须遵守安全操作规程，佩戴必要的防护用品，如安全帽、手套、安全鞋等。

2.在施工区域设立明显的警示标志，以提醒其他工作人员和过往人员注意施工现场的危险性。

3.现场负责人必须熟悉电气配管施工的安全要求，并对施工人员进行安全教育和培训。

七、质量控制1.在施工过程中，要及时审核工艺与控制环节的质量。

如遇到发现质量问题，要及时处理并进行整改。

2.施工完毕后，对电气配管进行全面检查，确保所有连接接头牢固可靠、防护完善。

3.对整个电气配管施工过程进行记录，包括材料使用、施工流程和质量控制等信息，以备日后查阅和备案。

八、总结电气配管施工专项方案是电气工程中必不可少的一部分，正确、规范地进行配管施工对于电气设备的运行和使用具有至关重要的作用。

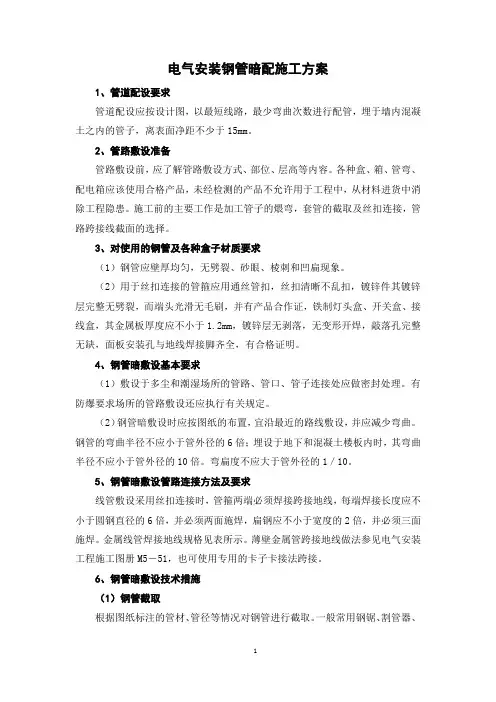

电气安装钢管暗配施工方案1、管道配设要求管道配设应按设计图，以最短线路，最少弯曲次数进行配管，埋于墙内混凝土之内的管子，离表面净距不少于15mm。

2、管路敷设准备管路敷设前，应了解管路敷设方式、部位、层高等内容。

各种盒、箱、管弯、配电箱应该使用合格产品，未经检测的产品不允许用于工程中，从材料进货中消除工程隐患。

施工前的主要工作是加工管子的煨弯，套管的截取及丝扣连接，管路跨接线截面的选择。

3、对使用的钢管及各种盒子材质要求（1）钢管应壁厚均匀，无劈裂、砂眼、棱刺和凹扁现象。

（2）用于丝扣连接的管箍应用通丝管扣，丝扣清晰不乱扣，镀锌件其镀锌层完整无劈裂，而端头光滑无毛刷，并有产品合作证，铁制灯头盒、开关盒、接线盒，其金属板厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，有合格证明。

4、钢管暗敷设基本要求（1）敷设于多尘和潮湿场所的管路、管口、管子连接处应做密封处理。

有防爆要求场所的管路敷设还应执行有关规定。

（2）钢管暗敷设时应按图纸的布置，宜沿最近的路线敷设，并应减少弯曲。

钢管的弯曲半径不应小于管外径的6倍；埋设于地下和混凝土楼板内时，其弯曲半径不应小于管外径的10倍。

弯扁度不应大于管外径的1／10。

5、钢管暗敷设管路连接方法及要求线管敷设采用丝扣连接时，管箍两端必须焊接跨接地线，每端焊接长度应不小于圆钢直径的6倍，并必须两面施焊，扁钢应不小于宽度的2倍，并必须三面施焊。

金属线管焊接地线规格见表所示。

薄壁金属管跨接地线做法参见电气安装工程施工图册M5－51，也可使用专用的卡子卡接法跨接。

6、钢管暗敷设技术措施（1）钢管截取根据图纸标注的管材、管径等情况对钢管进行截取。

一般常用钢锯、割管器、砂轮锯进行切管，将需要切料的管子长度量准确，放在钳口内卡牢固，用工具切管，断口处平齐不歪斜，管口要用刮刀铣光滑，管内铁屑除净。

截管长度为连接管外径的2.2－3倍；同样应对管口进行处理，保证套管的焊接质量。

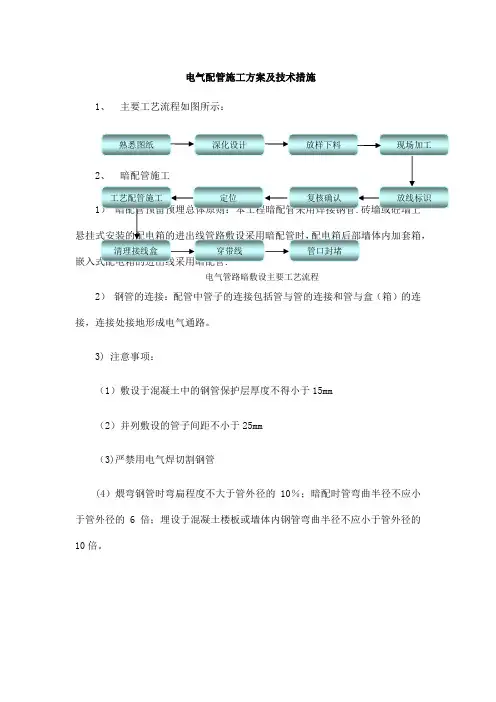

电气配管施工方案及技术措施
1、主要工艺流程如图所示：
熟悉图纸深化设计放样下料现场加工
2、暗配管施工
工艺配管施工定位复核确认放线标识1）暗配管预留预埋总体原则：本工程暗配管采用焊接钢管.砖墙或砼墙上
悬挂式安装的配电箱的进出线管路敷设采用暗配管时，配电箱后部墙体内加套箱，清理接线盒穿带线管口封堵
嵌入式配电箱的进出线采用暗配管.
电气管路暗敷设主要工艺流程
2）钢管的连接：配管中管子的连接包括管与管的连接和管与盒（箱）的连
接，连接处接地形成电气通路。

3) 注意事项：
（1）敷设于混凝土中的钢管保护层厚度不得小于15mm
（2）并列敷设的管子间距不小于25mm
（3)严禁用电气焊切割钢管
(4）煨弯钢管时弯扁程度不大于管外径的10％；暗配时管弯曲半径不应小
于管外径的6倍；埋设于混凝土楼板或墙体内钢管弯曲半径不应小于管外径的
10倍。

电气工程(灯具、开关面板、插座、配管、穿线)施工方案一、强电施工方案(一)、配电箱安装1、工艺流程：开箱检验--测量定位--基础安装-一箱(柜)安装-一箱(柜)内配线-f二次摇测-f质量验收-f成品保护。

2、开箱检查：(1)、安装单位、供货单位、建设单位共同进行，并做好检查记录。

(2)、按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。

(3)、电箱本体外观检查应无变形，油漆完整无损。

(4)、配电箱内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

3、弹线定位根据设计要求找出配电箱(柜)的位置，并按照配电箱的外形尺寸进行弹线定位。

4、配电箱安装:(1)、配电箱的安装标高、位置符合规范及设计要求；(2)、配电箱必须用开孔器开孔，且一管一孔；(3)、配电箱内管口应排列整齐，锁紧装置符合要求；箱内导线绑扎成束，排列有序、接地明显；导线压接牢固，不外露线芯；(4)、配电箱内导线色标正确；(5)、照明箱内要设零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出；(6)、配电箱的接地装置必须明显、牢固。

5、配电柜安装(1)、配电柜体及柜内设备与各构件间连接应牢固。

柜本体有明显、可靠的接地装置，装有电器的可开启的柜门用软导线与接地的金属构架做可靠的连接。

成套柜装有供携带式接地线使用的固定设施。

(2)、根据产品技术文件柜体实际安装尺寸和固定螺栓安装孔距尺寸,测量出槽钢柜架的几何尺寸。

框架加工完毕，配合土建确定地面基准线后，进行框架安装，用水平尺，小线找平直，再固定牢固，基础型钢应将地线焊接好，保证接地可靠。

基础型钢安装后，其顶部宜高出抹平地面50mmo (3)、基础型钢安装的允许偏差(表5.4.5-1)：表、多台低压配电柜按顺序排列安装，按顺序号逐台就位。

各柜连接紧密横平竖直，无明显缝隙，其安装的允许偏差(表5.4.5-2)：表5.4.5-26、绝缘摇测(1)、导线、电缆敷设完毕后，要及时进行绝缘摇测。

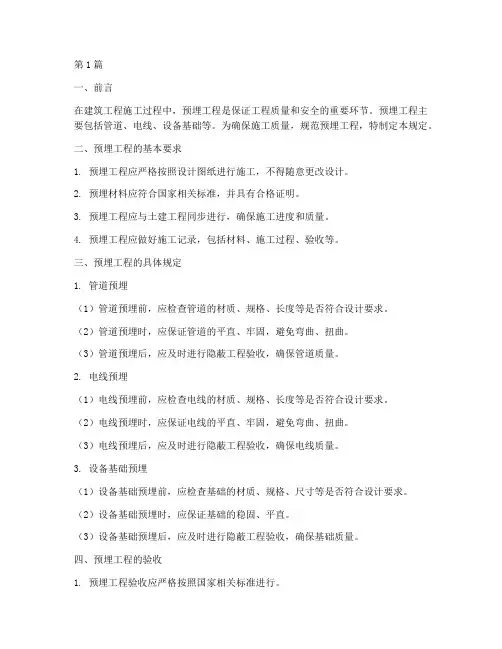

第1篇一、前言在建筑工程施工过程中，预埋工程是保证工程质量和安全的重要环节。

预埋工程主要包括管道、电线、设备基础等。

为确保施工质量，规范预埋工程，特制定本规定。

二、预埋工程的基本要求1. 预埋工程应严格按照设计图纸进行施工，不得随意更改设计。

2. 预埋材料应符合国家相关标准，并具有合格证明。

3. 预埋工程应与土建工程同步进行，确保施工进度和质量。

4. 预埋工程应做好施工记录，包括材料、施工过程、验收等。

三、预埋工程的具体规定1. 管道预埋（1）管道预埋前，应检查管道的材质、规格、长度等是否符合设计要求。

（2）管道预埋时，应保证管道的平直、牢固，避免弯曲、扭曲。

（3）管道预埋后，应及时进行隐蔽工程验收，确保管道质量。

2. 电线预埋（1）电线预埋前，应检查电线的材质、规格、长度等是否符合设计要求。

（2）电线预埋时，应保证电线的平直、牢固，避免弯曲、扭曲。

（3）电线预埋后，应及时进行隐蔽工程验收，确保电线质量。

3. 设备基础预埋（1）设备基础预埋前，应检查基础的材质、规格、尺寸等是否符合设计要求。

（2）设备基础预埋时，应保证基础的稳固、平直。

（3）设备基础预埋后，应及时进行隐蔽工程验收，确保基础质量。

四、预埋工程的验收1. 预埋工程验收应严格按照国家相关标准进行。

2. 验收内容包括：材料、施工过程、隐蔽工程等。

3. 验收合格后方可进行下一道工序施工。

五、违规处理1. 对违反本规定的单位和个人，应按照国家相关法律法规进行处理。

2. 施工单位未按规定进行预埋工程，导致工程质量问题，应承担相应责任。

3. 监理单位未按规定进行验收，导致工程质量问题，应承担相应责任。

六、附则1. 本规定自发布之日起施行。

2. 本规定由施工单位负责解释。

3. 本规定未尽事宜，按照国家相关法律法规执行。

第2篇1. 施工原则：- 严格执行图纸设计要求及国家施工规范规定。

- 密切配合土建施工，合理安排施工计划。

2. 工程特点：- 内部设施完备，技术设备多。

UPVC电气配管施工方案一、编制依据建筑设备安装分项工程施工工艺标准建筑电气工程施工质量验收规范GB50303-2002二、施工准备：1、材料要求：1.1所使用的PVC塑料管及塑料附件(如灯头盒、开关盒、管箍等)均应有检定的检验报告单和产品出厂合格证。

1.2灯头盒、开关盒、管箍、端接头等塑料管附件必须使用配套制品。

所使用的粘接剂必须为专用粘接剂。

1.3灯头盒、接线盒、开关盒均应外观整齐，开孔齐全，无劈裂、损坏等现象。

2、作业条件：配合土建混凝土结构施工，大模板施工混凝土墙及顶板时在钢筋绑扎过程中根据设计图要求预埋套盒及管路，同时办理隐蔽手续。

三、操作工艺：1、弹线定位：根据设计图要求，在大模板砼墙上或楼板上确定出灯头盒、开关盒及配电箱位置进行弹线定位，按弹线的水平线用小线和水平尺测量出盒、箱的准确位置并标出尺寸。

2、加工管弯：2.1制管弯采用冷煨法，要求安装和煨弯制作的环境温度不宜低于-15℃。

2.2小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，锉光。

2.3将弯管弹簧（简称弯簧）插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度。

然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。

2.4使用手扳弯管器煨弯，将管子插入配套的弯管器，手扳一次煨出所需弯度。

3、稳埋盒、箱：3.1盒、箱固定应平正牢固、灰将饱满、收口平整、纵横座标准确，符合设计图和施工验收规范规定。

3.2砖墙上稳埋盒、箱时，根据设计图规定的盒、箱预留具体位置先预留孔洞，后随土建砌体电工配合施工，在约300-450mm处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕。

3.3在混凝土墙、板上稳埋盒、箱时，根据前面放线定位所确定的开关、灯头、插座的位置，用Φ8或Φ6的钢筋（每段长为300mm）做成一字型支架，组成型将开关盒顶牢并与结构钢筋绑扎、焊接固定。

一、电气配管分项工程1.材料要求(1)钢管电线管壁厚均匀，焊缝均匀，无裂痕、砂眼、棱眼、棱刺和凹扁现象，有产品合格证和材质化验报告。

(2)管箍（束结）使用通丝的丝扣清晰不乱扣，镀锌完整，无剥落，无裂痕，两端光滑无毛刺，有产品合格证。

(3)铁制的灯头盒、开关盒、接线盒等板材不小于1.2mm，镀锌层无脱落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线焊接齐全，有产品合格证。

(4)圆、扁、角槽钢等材质应符合国家标准，并有产品合格证。

(5)螺丝、螺栓、膨胀螺栓、螺母、垫圈等采用镀锌件。

2.管路的敷设(1)所有管路选最近的线路敷设，应减少弯曲，埋入混凝土或墙体内表面层保护不小于15mm。

(2)管路的连接采用丝扣连结，套丝不得乱丝，裸露丝不多于2-3mm，采用套管，套管长度宜为管外径1.5-3倍，管与管的对口处应位于套管中心，套管采用焊接时，焊缝应牢固严密，采用紧固螺钉连接时，螺钉应拧紧。

在震动场所，紧固螺钉应有防松动措施。

(3)管路水平敷设超过下列长度应加装接线盒，其位置应便于穿线，无弯曲时45m，有一个弯时30m，有两个弯时20m，有三个弯时12m。

管路垂直敷设时，据导线截面设置接线盒距离，并用卡箍固定导线，50 mm²及以下30m,70-95 mm²时20m，120-240 mm²时为18m。

(4)管与箱盒的连接: 箱盒开孔应整齐，与管径相吻合，要求一管一孔，不得开长孔。

铁制箱、盒严禁电、气焊开孔，并应刷防腐漆，定型的箱、盒敲落，大管径小，周边缝隙应用橡皮垫缝堵。

管口入箱、盒，暗配管可用跨接地线焊接固定在盒、箱棱边上，管口与落孔不得有焊接，进入箱、盒的管口应小于5mm，用梳扣锁紧管口，管口丝扣露出2-4扣，两根以上管入箱，盒要长短一致，间距均匀，排列整齐。

(5)箱、盒定位。

固定箱、盒要求平整牢固，坐标正确，现浇混凝土墙的箱、盒加支铁固定，将盒内管口及箱、盒封堵，以防砂浆进入。

水电预留预埋施工方案本文没有格式错误，但是第一段内容不应该出现在文章开头，应该放在文章结尾。

因此，删除第一段内容。

水电预留预埋专项施工方案1：本方案依据相关规范和技术要求编制，旨在确保水电预留预埋工作的质量和安全。

具体内容如下：防雷接地专项施工方案：为防止直击雷和雷电侧击，本方案采取了均压网、接地装置和等电位联结等措施。

同时，焊接要求和示意图也在方案中详细说明。

水电预留预埋专项施工方案2：本方案主要针对电气配管和给排水管道的预留预埋工作，包括塑料电线管施工要求、套管安装、室内冷热水管预留勾槽以及卫生间、厨房管道预留预埋施工等内容。

质量通病防治方案：本方案对水电预留预埋工作中常见的质量问题进行了总结和防治措施的提出，旨在避免出现质量问题。

质量检查程序：本方案明确了水电预留预埋工作的质量检查程序，包括验收标准、检查内容和检查方法等。

同时，也对检查结果的处理和记录作出了规定。

水电预留预埋专项施工方案3：本方案与前两个方案相似，主要是依据相关规范和技术要求，对水电预留预埋工作中的各项内容进行了详细说明。

具体内容请参考方案1和方案2.本工程防雷电侧击预留预埋施工方案：在建筑物四周埋设Φ25电位钢筋，长度超出地面1m以上，间距不大于10m，钢筋间用Φ6钢筋焊接成网格状。

在建筑物四周埋设深度不小于0.8m的混凝土基础，基础宽度不小于0.5m，混凝土强度等级不小于C20，基础顶面埋设电位钢筋，长度超出地面1m以上，间距不大于10m，钢筋间用Φ6钢筋焊接成网格状。

电位钢筋与建筑物主体结构焊接，保证接触电阻小于0.1欧姆。

保证电位钢筋与等电位系统连通。

做好隐蔽记录。

3.室内弱电布线本工程室内弱电布线预留预埋施工方案：3.1、布线管道弱电线路采用PVC管道敷设，管道直径不小于20mm，弯头采用45度弯头，管道间距不大于1m，管道埋深不小于0.1m。

管道穿过墙体、屋面时，应设置防水套管。

管道安装时，应保持水平、垂直，并注意管道的整齐美观。

本工程为某建筑物电气配管敷设工程，主要包括照明、动力、消防、弱电等系统的配管敷设。

施工区域为建筑物内部，涉及楼板、墙体、地面等部位。

为确保工程质量、安全、进度，特制定本施工方案。

二、施工准备1. 材料准备（1）电缆：根据设计要求，选用符合国家标准、质量合格的电缆。

（2）配管：选用符合国家标准、质量合格的镀锌钢管、PVC穿线管等。

（3）附件：电缆桥架、线槽、接线盒、灯头盒、插座盒等。

2. 工具准备（1）电钻、冲击钻、扳手、钳子、螺丝刀等。

（2）切割机、磨光机、切割片、砂轮片等。

（3）水平尺、线坠、卷尺等。

3. 人员准备组织专业施工队伍，进行技术培训和安全教育，确保施工人员具备相应的技能和素质。

三、施工工艺1. 配管敷设（1）按照设计图纸要求，确定配管敷设位置。

（2）根据实际需求，选择合适的配管材料。

（3）在墙体、楼板等部位开孔，安装固定配管。

（4）将电缆穿入配管，确保电缆在配管内畅通无阻。

（5）在配管转弯处、接头处、末端等部位安装接线盒、灯头盒等附件。

2. 电缆敷设（1）根据设计要求，确定电缆敷设路径。

（2）在墙体、楼板等部位开孔，安装固定电缆桥架、线槽等。

（3）将电缆敷设至指定位置，确保电缆在桥架、线槽内畅通无阻。

（4）在电缆转弯处、接头处等部位安装接线盒、灯头盒等附件。

3. 电缆接续（1）按照国家标准，选用合适的电缆接续材料。

（2）对电缆进行剥皮、剥绝缘等处理。

（3）将电缆接续在一起，确保接续牢固、绝缘良好。

（4）对接续部位进行绝缘处理，防止漏电。

四、质量控制1. 材料质量：选用符合国家标准、质量合格的电缆、配管等材料。

2. 施工质量：严格按照施工工艺进行操作，确保配管、电缆敷设、接续等环节符合设计要求。

3. 安全质量：加强施工现场安全管理，确保施工人员安全。

五、进度安排根据工程规模和施工条件，制定合理的施工进度计划，确保工程按期完成。

六、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

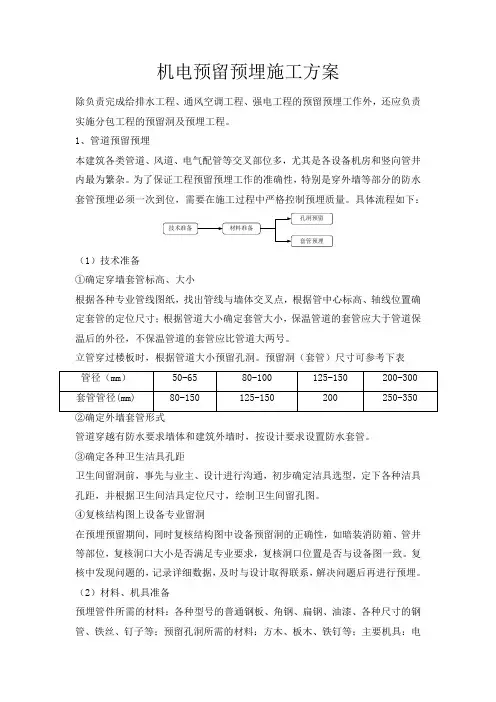

机电预留预埋施工方案除负责完成给排水工程、通风空调工程、强电工程的预留预埋工作外，还应负责实施分包工程的预留洞及预埋工程。

1、管道预留预埋本建筑各类管道、风道、电气配管等交叉部位多，尤其是各设备机房和竖向管井内最为繁杂。

为了保证工程预留预埋工作的准确性，特别是穿外墙等部分的防水套管预埋必须一次到位，需要在施工过程中严格控制预埋质量。

具体流程如下：（1）技术准备①确定穿墙套管标高、大小根据各种专业管线图纸，找出管线与墙体交叉点，根据管中心标高、轴线位置确定套管的定位尺寸；根据管道大小确定套管大小，保温管道的套管应大于管道保温后的外径，不保温管道的套管应比管道大两号。

立管穿过楼板时，根据管道大小预留孔洞。

预留洞（套管）尺寸可参考下表管道穿越有防水要求墙体和建筑外墙时，按设计要求设置防水套管。

③确定各种卫生洁具孔距卫生间留洞前，事先与业主、设计进行沟通，初步确定洁具选型，定下各种洁具孔距，并根据卫生间洁具定位尺寸，绘制卫生间留孔图。

④复核结构图上设备专业留洞在预埋预留期间，同时复核结构图中设备预留洞的正确性，如暗装消防箱、管井等部位，复核洞口大小是否满足专业要求，复核洞口位置是否与设备图一致。

复核中发现问题的，记录详细数据，及时与设计取得联系，解决问题后再进行预埋。

（2）材料、机具准备预埋管件所需的材料：各种型号的普通钢板、角钢、扁钢、油漆、各种尺寸的钢管、铁丝、钉子等；预留孔洞所需的材料：方木、板木、铁钉等；主要机具：电焊机、切割机、卷圆机、手工锯、铁锤等。

根据各工序工期应做到所需物资提前到货，根据施工方案及施工工序要求，确定施工机具的具体型号和到场时间，提前检查各种机具的机械性能。

（3）孔洞预留在立管穿越楼板处预留孔洞，根据留孔大小做好留洞套管，确定位置后将套管用铁钉、铁丝固定在楼板上。

楼板混凝土浇筑时派专人看护，防止套管移位。

特别是卫生间的排水预留洞，应根据卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。

电气配管安装工艺及施工方法电气配管的安装使用塑料管进行，常采用PVC50、PVC32、PVC25口径的管子。

以下是电气配管安装工艺及施工方法。

一）电气线管敷设、安装一般规定1、在预埋施工之前，必须满足以下条件：1）施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；2）施工方案、施工技术、材料机具供应等能保证正常施工；3）施工人员应经过建筑电气安装技术专业培训，熟悉安装专业规范。

2、提供的电气安装材料应符合设计规定，并附有产品说明书、检查报告和质量合格证书。

3、在采购材料时，不得使用设计规定外的材料，应把好质量关；如发现所购材料质量有异常，应在使用前进行技术鉴定或复检，存在质量缺陷的不得用于工程中。

二）电气线管敷设安装要点1、电气线管嵌砖砌体墙暗敷时，应配合土建施工进度预埋。

根据设计图走向及线管规格在砖砌体墙现浇过梁内预埋穿管钢套管，其套管规格以大于电气线管规格两级为宜；土建砌体施工完成结构验收后，墙面抹灰前应再进行凿槽安装。

2、在主体结构验收后进入安装阶段，按照线管走向沿墙、楼地面定位→弹线→切割机切槽→凿槽→墙体配电箱体安装→开关盒、插座盒安装→电气线管敷设→管槽、洞修补的程序进行施工。

3、电气线管暗敷时应注意工艺，线管弯曲半径应符合规范要求。

4、电气线管在墙面、地面敷设完成后应固定完好，在保证线管畅通的条件下方可进行隐蔽。

三）电气线管、箱体预留、预埋施工方案1、安装准备：认真熟悉图纸，根据电气平面布置图，有条不紊的预留、预埋，并进一步核对位置及尺寸。

2、穿越楼板的电气线管应根据施工图上具体位置，在楼板模板上定好点位，将事先加工好的预留钢套管刷上脱模剂后绑扎在模板上，要求位置准确、牢固。

套管安装完成后，在混凝土浇筑完成后时，掌握好时机将套管取出。

3、当电气线管预埋在剪力墙里面时，需确保线管畅通无阻，其施工程序如下：1）在剪力墙的钢筋绑扎完成后关模板前，对照图纸准确位置确定好线管走向，将电气线管、线盒牢固绑扎于钢筋上，以防浇筑混凝土时偏位；2）关好模板的同时，将预埋好的线盒在模板位置涂上油漆，做好标记；4、在转角、首尾端等处，用铁丝把管路绑扎在钢筋上，绑扎牢固，直线段宜适当增设固定点。

消防电气配管配线施工方案1. 引言消防电气配管配线施工方案是针对消防系统中的电气设备和配线进行规范的安装和布线方案。

本文档旨在提供一套详细的施工方案，确保消防系统的电气设备安装和配线符合相关标准要求，保证消防系统的正常运行和安全性。

2. 施工前准备在进行消防系统的电气配管配线施工之前，需要进行以下准备工作：1.完善施工方案：根据消防系统的需求和相关标准要求，制定详细的施工方案，包括设备安装位置、线缆布线路径、管道选择等。

2.提前采购材料：根据施工方案，提前采购所需的电气设备、线缆、管道等材料，确保施工过程中材料的及时供应。

3.安全考虑：在进行施工前，要对工作场所进行安全评估，确保施工过程中的安全性。

例如，清理工作现场，确保没有杂物堆放和其他安全隐患。

3. 施工流程3.1 设备安装设备安装是指将消防系统所需的电气设备安装到预定的位置，并确保其固定稳固。

设备安装的步骤如下：1.根据施工方案，在预定位置进行设备的安装。

确保设备安装平稳，防止设备晃动和倾斜。

2.确保设备与周围结构物之间有足够的间隙，以便进行后续的维护和检修工作。

3.检查安装后的设备是否稳定，并进行必要的调整和修正。

3.2 线缆敷设线缆敷设是指将消防系统所需的电气线缆敷设到设备之间的连接点。

线缆敷设的步骤如下：1.根据施工方案，确定线缆的敷设路径。

考虑到保护线缆和方便后续的维护工作，应选择合适的线缆敷设路径。

2.使用合适的管道将线缆敷设到预定的位置。

管道的选择应符合相关标准要求，并具备足够的保护性和耐用性。

3.确保线缆的敷设平整，避免出现过弯、过紧或过松的情况。

4.固定线缆，防止其在使用过程中产生松动和摇晃。

3.3 接线和接地接线和接地是确保消防系统的正常工作和安全性的关键步骤。

接线和接地的步骤如下：1.根据施工方案，根据电气原理进行线缆的接线。

确保线缆连接正确可靠，避免接线出现松动和短路。

2.对设备进行接地，确保设备接地良好，保障人身安全和防止电器故障。

电气配管施工方案电气配管施工方案一、施工概述电气配管施工是指在建筑物内进行电气线路配管工程的施工过程。

本施工方案主要针对办公楼一层的电气配管进行设计和施工，并主要包括以下内容：1. 确定电气接线箱的位置和数量；2. 安装铁管和电线槽进行电气线路的走线；3. 安装线槽和插座盒进行电源插座的布置；4. 安装开关箱和面板进行灯具线路的布置；5. 进行验收和维护。

二、施工流程1. 施工前准备(1) 订购所需的电线、电缆、线槽和插座盒等材料；(2) 准备所需的施工工具和设备，如螺丝刀、电钻、梯子等；(3) 研究施工图纸，确定各线路的布置方案。

2. 安装电气接线箱(1) 根据设计要求和现场情况，确定接线箱的位置和数量；(2) 使用螺丝刀将接线箱固定在墙面上，并接好接地线。

3. 安装铁管和电线槽(1) 根据设计要求，在天花板和墙壁上进行铁管的打孔；(2) 将铁管按需求进行剪裁和弯曲，并使用螺丝刀将其固定在墙面上；(3) 在铁管上进行电线槽的安装，使用螺丝刀将其固定好。

确保电线槽的走向符合设计要求。

4. 安装插座盒和线槽(1) 按照设计要求，在墙壁上进行插座盒的打孔；(2) 将插座盒安装到墙壁上，并与电线槽连接；(3) 按照设计要求，在电线槽内安装插座盒，并固定好。

5. 安装开关箱和面板(1) 根据设计要求，在墙壁上进行开关箱的打孔；(2) 将开关箱固定在墙壁上，并与电线槽连接；(3) 在开关箱上安装开关、插座和面板，并连接好线路。

6. 验收和维护(1) 完成施工后，进行线路的全面验收，包括插座是否正常工作、开关是否灵活等；(2) 对于发现的问题，及时进行修复和维护；(3) 最后进行整理和清理工作，保持施工现场的整洁。

三、安全措施1. 施工人员必须穿戴符合规定的劳动防护用品，如手套、安全帽、护目镜等；2. 施工现场必须设置明显的安全警示标志，禁止非施工人员进入工作区域；3. 施工现场必须保持通风良好，避免积聚有害气体；4. 施工人员必须熟悉施工图纸和施工方案，保证施工过程中正确操作。

电气配管施工方案(2篇)电气配管施工方案（一）一、工程概况本工程为某大型商业综合体的电气配管施工项目，总建筑面积约为15万平方米，包含地下室、裙楼及塔楼等多个功能区域。

电气配管系统主要包括强电和弱电两部分，涉及电缆桥架、电线管、配电箱等设备的安装。

二、施工准备1. 技术准备图纸审核：组织技术人员对施工图纸进行详细审核，确保图纸无误。

技术交底：对施工人员进行技术交底，明确施工工艺、质量标准和安全要求。

施工方案编制：根据图纸和现场实际情况，编制详细的施工方案。

2. 材料准备材料采购：根据施工图纸和材料清单，提前采购电缆桥架、电线管、接线盒等材料。

材料检验：对所有进场材料进行质量检验，确保符合国家标准。

3. 人员准备人员配备：根据工程量和工作进度，合理配备电工、焊工、安装工等施工人员。

人员培训：对施工人员进行专业技能和安全知识培训。

4. 机械准备机械设备：准备切割机、电焊机、电动工具等施工机械。

设备维护：定期对机械设备进行维护保养，确保其正常运转。

三、施工工艺1. 定位放线测量定位：根据施工图纸，使用测量仪器进行精确放线，确定管线走向和设备位置。

标记标识：在墙面、地面和顶板上标记管线和设备的安装位置。

2. 管线敷设桥架安装：按照设计要求，安装电缆桥架，确保桥架牢固、平整。

电线管敷设：根据管线走向，敷设电线管，注意管线的弯曲半径和接头处理。

接线盒安装：在管线转弯处和设备连接处安装接线盒，确保接线盒位置准确、固定牢固。

3. 电缆敷设电缆选型：根据设计要求，选择合适的电缆型号和规格。

电缆敷设：按照施工规范，敷设电缆，注意电缆的排列和固定。

电缆接头：采用专业的电缆接头工艺，确保接头牢固、绝缘良好。

4. 设备安装配电箱安装：按照设计图纸，安装配电箱，确保配电箱位置准确、固定牢固。

开关插座安装：根据设计要求，安装开关和插座，注意安装高度和间距。

5. 系统调试线路检查：对敷设的管线和电缆进行全面检查，确保无短路、断路现象。

一、工程概述本工程为电力配管配线工程，主要包括配电箱电气配管、配线施工电力电缆电气配管、配线施工开关、插座等小电器安装、灯具、路灯等。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1. 人员准备：组织一支经验丰富、技术过硬的施工队伍，确保施工质量。

2. 材料准备：根据设计图纸，准备各类电力电缆、配线管、开关、插座、灯具等材料。

3. 工具准备：准备电线剥皮机、弯管机、剥线钳、电焊机、扳手、螺丝刀等施工工具。

4. 施工现场准备：清理施工现场，确保施工环境安全、整洁。

三、施工工艺1. 配电箱施工（1）根据设计图纸，确定配电箱位置，并做好标记。

（2）按照要求，挖设电缆沟，将配电箱放置在电缆沟内。

（3）连接配电箱与电缆，做好接地处理。

（4）安装配电箱内各类开关、插座等设备，并进行调试。

2. 配线施工（1）根据设计图纸，确定配线管走向，并做好标记。

（2）挖设电缆沟，将配线管敷设于电缆沟内。

（3）在配线管内穿入电力电缆，做好接头处理。

（4）安装开关、插座等设备，并进行调试。

3. 电缆敷设（1）根据设计图纸，确定电缆敷设路径。

（2）挖设电缆沟，将电缆敷设于电缆沟内。

（3）电缆头制作及安装，确保电缆接头质量。

（4）电缆敷设完毕后，做好接地处理。

4. 灯具、路灯安装（1）根据设计图纸，确定灯具、路灯安装位置。

（2）安装灯具、路灯，确保安装牢固。

（3）进行调试，确保灯具、路灯正常工作。

四、施工质量控制1. 材料质量：选用符合国家标准、质量合格的电力电缆、配线管、开关、插座等材料。

2. 施工工艺：严格按照施工规范进行施工，确保施工质量。

3. 接头处理：电缆接头处应进行绝缘处理，确保接头质量。

4. 调试：施工完成后，进行全面调试，确保设备正常运行。

五、安全文明施工1. 施工现场安全：确保施工现场安全，防止发生安全事故。

2. 施工现场文明：保持施工现场整洁，做到文明施工。

3. 施工环境保护：做好施工过程中的环境保护工作，减少对环境的影响。

电气配管及电气穿管施工方案一、施工准备1.1 施工前准备在进行电气配管及电气穿管施工之前，需要做好充分的施工准备工作。

首先需要对施工现场进行勘测，了解施工环境和要求。

其次，需要确定施工方案和施工材料，确保施工过程中的顺利进行。

最后，要对施工人员进行培训，确保他们能够熟练操作施工设备。

1.2 施工工具准备在进行电气配管及电气穿管施工时，需要准备一些基本的施工工具，如切割机、焊接机、管道弯曲机等。

这些工具将在施工过程中起到重要的作用，确保施工质量和效率。

二、施工流程2.1 电气配管施工首先，需要根据设计图纸确定电气配管的走向和规格。

然后，开始进行配管的切割和连接，确保每根管道连接牢固。

接下来，进行焊接工作，确保电气配管的密封性和稳固性。

最后，进行管道的固定和调整，以确保整体的美观和稳定。

2.2 电气穿管施工电气穿管施工分为水平穿管和垂直穿管两种方式。

在进行穿管前，需要确定穿管位置，并进行相应的准备工作。

接着，使用穿管机或手动工具进行穿管操作。

在穿管过程中，要注意避免损坏原有管道结构和线路。

最后，进行穿管的调整和固定，确保穿管准确无误。

三、施工注意事项3.1 安全第一在进行电气配管及电气穿管施工时，安全是第一位的重要因素。

施工人员需要穿戴好安全防护装备，确保施工过程中不发生安全事故。

同时，要遵守相关安全规定，确保施工环境的安全。

3.2 质量保证在进行电气配管及电气穿管施工时，要注重施工质量。

施工人员应严格按照设计要求进行施工，并确保各个环节都符合相关标准。

同时，要注意施工过程中的质量检验，确保施工质量达到要求。

四、施工总结电气配管及电气穿管施工是一个细致复杂的工程，需要施工人员具备较高的技术水平和丰富的施工经验。

通过以上的施工方案，我们可以更好地指导施工人员进行电气配管及电气穿管施工工作，确保施工质量和进度达标。

希望在未来的电气施工中，我们能够继续做出更大的努力，提高电气工程的施工质量和效率。

目录一、编制依据 (1)二、工程概况 (2)三、编制目的 (2)四、施工组织 (2)五、施工工艺 (3)六、施工技术组织措施 (8)6.1工期管理措施 (8)6.2质量管理措施 (9)七、文明施工与环境保护方案 (13)八、安全管理方案 (14)一、编制依据1.《供配电系统设计规范》GB50052-952.《低压配电设计规范》GB50054-953.《等电位连接》02D501-24.《民用建筑电气设计规范》JGJ/T16-925.《建筑电气工程施工质量验收规范》GB50303-20026.《接地装置安装》88D5637、《人防标准图集》8、《建筑电气安装图集》二、工程概况XXXXX购物广场工程项目位于XX市。

本工程建筑功能整体划分为购物中心和办公楼两部分, 购物中心地下一层, 地上三层, 局部四层, 建筑高度23.65m, 办公楼地下一层, 地上23层, 建筑高度100m, 占地面积为总建筑面积330146㎡。

三、编制目的本工程是1座综合性的建筑, 地下一层, 地上有高层建筑, 总面积为33万平米。

在主体施工期间工作量非常大, 为了与土建专业密切配合, 保证工程的顺利实施, 保证工程的施工质量, 依据施工进度计划安排, 特做此施工组织设计方案。

四、施工组织1.针对该工程特点, 确定安装施工及管理人员；2、开工前, 进行图纸会审, 并对施工人员进行安全、质量、技术交底；3.准备好有关规范、图集及交工资料的编制办法；4、认真作好施工组织设计及各专业技术方案, 保证施工技术的先进性；5.熟悉确认的资料、图纸、施工方案及国家验收规范；6、科学安排施工程序, 作好材料、人员、机械设备等准备工作, 使安装有条不紊、保质保期进行。

7、与土建专业密切配合, 确保土建工期按计划实施。

五、施工工艺电气预留预埋一、工艺流程根据电气专业预留预埋的特点, 制定出预留预埋的施工流程图:二、施工前的准备施工人员进入现场必须进行严格的安全、质量、技术教育, 通过培训让进入现场的每一个施工人员都要树立起良好的安全、质量意识。
