化学图像题汇编专题(含答案)

【化学】化学图像题汇编专题(含答案)经典一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。

【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。

故选A。

【点睛】向硫酸中不断加水pH值不能到7。

2．下列四个图象，分别对应四种操作过程，其中正确的是（）A．浓硫酸长期露置在空气B．向一定体积的氢氧化钠溶液中逐滴加入稀盐酸中C．往一定量的NaOH 和 Na2CO3混合液中加入过量的盐酸D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【答案】C【解析】【分析】【详解】A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质质量分数减小，但溶质质量分数不可能为0，故选项错误。

B、向一定体积的氢氧化钠溶液中逐滴加入稀盐酸，碱性逐渐变弱，pH值的变化是从大于7逐渐的减小到小于7，故选项错误。

C、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，再与碳酸钠反应，所以加入一定量的盐酸后，才会生成气体；故选项正确。

D、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，但达到饱和状态后，不再溶解，溶质质量分数先增大，后不变，故选项错误。

故选：C。

3．分析下列实验图像，得到的结论正确的是A．双氧水溶液制氧气，a未使用催化剂，b使用了催化剂B．某温度下，向饱和石灰水中加入生石灰，则y轴可以表示溶质的质量分数C．分别向足量且等质量的盐酸中加入铁粉、锌粉，则曲线b代表的是加入锌粉的情况D．溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体，则最终两溶液质量相等【答案】C【解析】试题分析：解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，A、双氧水溶液制氧气，使用催化剂可以加快化学反应速率，但产生的氧气质量不变，故a表示使用催化剂，b 表示未使用了催化剂，错误，B、向一定温度下的饱和氢氧化钙溶液中加入氧化钙固体，由于氧化钙固体会与水反应，放热使温度升高，溶解度降低，溶质质量分数减少，待温度下降，溶解度又升高，溶质质量分数又升高至原数值，错误，C、根据化学方程式：Zn+2HCl=ZnCl2+H2↑中Zn与H2的质量关系为65:2，Fe + 2HCl=FeCl2+H2↑中Fe与H2的质量关系为56:2，表示相同质量的金属，铁与盐酸反应产生的氢气质量更大，这样溶液中跑掉的质量更大，溶液质量增加更大，故则曲线b代表的是加入锌粉的情况，正确，D、根据溶解度曲线，两者物质的溶解度随温度的变化趋势不同，故溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体质量不相等，故最终两溶液质量不相等，错误，故选C考点：图像题的解答4．下列图像不能正确反映其对应变化关系的是A．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【答案】B【解析】【分析】【详解】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。

【化学】化学化学图像题汇编题20套(带答案)含解析一、中考化学图像题汇编1．实验小组用传感器探究稀 NaOH 溶液与稀盐酸反应过程中温度和 pH 的变化。

测定结果如图所示，下列说法不正确的是( )A．反应过程中有热量放出B．30 s 时，溶液中溶质为 HCl 和 NaClC．该实验是将 NaOH 溶液滴入稀盐酸D．溶液混合，钠离子与氯离子结合生成了氯化钠分子【来源】广东省深圳市龙岗区百合外国语2019-2020学年九年级下学期3月月考化学试题【答案】D【解析】【详解】A、由图可知，反应过程中，温度升高，说明有热量放出，不符合题意；B、氢氧化钠与稀盐酸反应生成氯化钠和水，30s时，pH<7，说明溶液中溶质为：NaCl、HCl，不符合题意；C、由图可知，一开始，pH<7，随着反应的进行，pH逐渐增大，说明该实验是将氢氧化钠溶液滴入稀盐酸，不符合题意；D、溶液混合后，钠离子和氯离子以离子的形式分散到水分子中，符合题意。

故选D。

2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。

下列说法正确的是A．a点所得固体为银和铁B．b点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C．c点所得固体为银、铁和锌D．d点所得溶液中的溶质为硝酸锌【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO3+Zn=Zn(NO3)2+2Ag，Fe(NO3)2+ Zn=Zn(NO3)2+ Fe。

【详解】A、因为a~b都表示发生了第一个反应，故此时a点所得固体为银，没有铁，选项A错误；B、b点表示第一个反应恰好反应，故此时溶液中的溶质没有硝酸银，只有硝酸亚铁和硝酸锌，选项B错误；C、c点表示第2个反应也恰好反应完全，故此时所得固体为银、铁，没有锌，选项C错误；D、c~d表示锌过量，故d点所得溶液中的溶质为硝酸锌，选项D正确。

（化学）初中化学化学图像题汇编解题技巧讲解及练习题(含答案)含解析一、中考化学图像题汇编1．将三种不同浓度的氢氧化钠溶液分别滴入对应浓度的盐酸中，反应的曲线如图所示。

下列说法正确的是（）A．在a、b、c三种曲线所示实验中，a曲线所用盐酸浓度最小B．在a曲线所示的实验中，若用酚酞作指示剂，酚酞溶液由红色变为无色C．当加入溶液体积为20mL时，溶液中存在的离子主要是Na+ Cl- H+ OH-D．当溶液pH=7时，a、b、c曲线中分别加入的溶液体积相同【来源】2019年陕西省西安市碑林区西工大附中中考二模化学试题【答案】D【解析】【分析】【详解】A、在加入相同较少体积的氢氧化钠后，a中pH最小，说明酸的浓度较大，无法被氢氧化钠较快中和，所以a曲线所用盐酸浓度最大，选项A错误；B、开始反应时，溶液pH小于7为酸性，酚酞不变色，当加入氢氧化钠溶液体积超过25mL以后，才开始显碱性，酚酞使溶液变红色，所以是由无色变为红色，选项B错误；C、当加入20mL溶液时，三者的pH都小于7，说明酸过量，不会存在碱，所以没有氢氧根离子的存在，选项C错误；D、当pH=7时，三者相交于一点，此时加入溶液体积相同，选项D正确。

故选D。

2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

化学化学图像题汇编题20套(带答案)一、中考化学图像题汇编1．下列图象与对应实验选项关系合理的是（）A．向含有盐酸的CuCl2溶液中滴加NaOH溶液B．等质量的镁、铝和足量的稀硫酸反应C．将质量分数为20%的食盐水稀释至10%D．往一定量的盐酸中滴加NaOH溶液至过量【来源】2019年四川省成都市青羊区中考三模化学试题【答案】B【解析】【分析】【详解】A、向含有盐酸的CuCl2溶液中滴加NaOH溶液，氢氧化钠先和盐酸反应生成氯化钠和水，后和氯化铜反应生成氢氧化铜沉淀和氯化钠，刚开始没有沉淀生成，该选项对应关系不正确；B、就活泼性而言镁比铝活泼，和稀硫酸反应速率较快，反应需要时间短，就生成氢气而言最终铝比镁反应生成的氢气多，该选项对应关系正确；C、将质量分数为20%的食盐水稀释至10%，氯化钠质量不变，该选项对应关系不正确；D、往一定量的盐酸中滴加NaOH溶液至过量，溶液pH逐渐升高，该选项对应关系不正确。

故选：B。

【点睛】本题主要考查物质的性质，解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。

2．下列图像不能正确反映其对应关系的是A．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发) B．加热一定质量的高锰酸钾C．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A【解析】【详解】A、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。

九年级化学化学图像题汇编题20套(带答案)含解析一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）A ．图①分别向等质量的铝和镁中加入稀盐酸B ．图②是向硫酸中加水，溶液pH 的变化C ．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化【来源】广西南宁市青秀区南宁二中2019-2020学年九年级下学期2月开学考试化学试题【答案】A【解析】【分析】【详解】A 、分别向稀盐酸中加等质量的铝和镁，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑；镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，等质量的铝和镁，最后铝产生氢气的质量大，符合题意；B 、向硫酸中加水，pH 逐渐增大至无限接近于7，但是不会大于7，不符合题意；C 、向饱和食盐水中不断加水，溶液的质量不断增大，但是溶质的质量不变，不符合题意；D 、向一定量硫酸铜溶液中不断加入锌粉，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，溶液质量增加，但是溶液质量不是从零开始增加，不符合题意。

故选A 。

2．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。

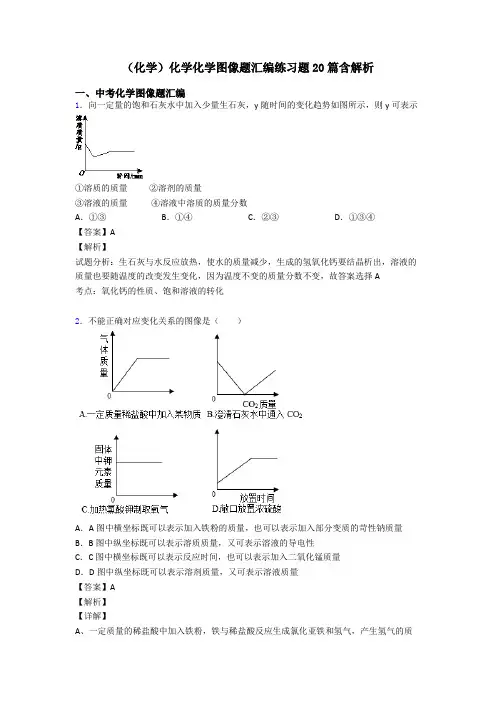

（化学）化学化学图像题汇编练习题20篇含解析一、中考化学图像题汇编1．向一定量的饱和石灰水中加入少量生石灰，y随时间的变化趋势如图所示，则y可表示①溶质的质量②溶剂的质量③溶液的质量④溶液中溶质的质量分数A．①③B．①④C．②③D．①③④【答案】A【解析】试题分析：生石灰与水反应放热，使水的质量减少，生成的氢氧化钙要结晶析出，溶液的质量也要随温度的改变发生变化，因为温度不变的质量分数不变，故答案选择A考点：氧化钙的性质、饱和溶液的转化2．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。

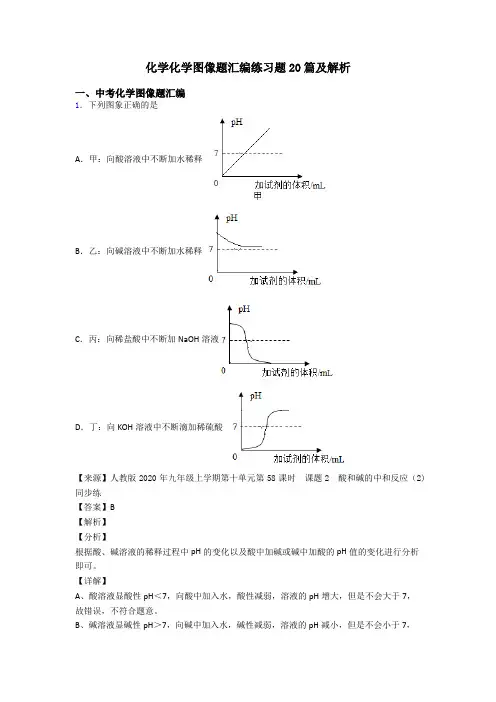

化学化学图像题汇编练习题20篇及解析一、中考化学图像题汇编1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。

【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。

B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。

C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。

D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。

故选：B。

2．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。

故选C。
