监控组态软件不仅有监控和数据采集(SCADA)功能，而且有组态、开发和开放功能。
监控组态软件是伴随着计算机技术、DCS和PLC等工业控制技术的突飞猛进而发展起来的。
随着个人计算机(PC)的普及和开放系统的推广，基于PC的监控组态软件在工业控制领域不断发展壮大。
监控组态软件广泛运用于工业、农业、楼宇和办公等领域的自动化系统。
随着计算机硬件和软件技术的发展，自动化产品呈现出小型化、网络化、PC化、开放式和低成本的发展趋势，并逐渐形成了各种标准的硬件、软件和网络结构系统。
监控组态软件已经成为其中的桥梁和纽带，是自动化系统集成中不可缺少的关键组成部分。
WinCC组态软件介绍西门子公司的W1nCC是WlndowsControIConter(视窗控制中心)的简称。
它集成了SCADA、组态、脚本(Script)语言和OPC等先进技术，为用户提供了Windows操作系统(W1ndows 2000或XP)环境下使用各种通用软件的功能。
WinCC继承了西门子公司的全集成自动化(TIA)产品的技术先进和无缝集成的特点。
WinCC运行于个人计算机环境，可以与多种自动化设备及控制软件集成，具有丰富的设置项目、可视窗口和菜单选项，使用方式灵活，功能齐全。
用户在其友好的界面下进行组态、编程和数据管理，可形成所需的操作画面、监视画面、控制画面、报警画面、实时趋势曲线、历史趋势曲线和打印报表等。
它为操作者提供了图文并茂、形象直观的操作环境，不仅缩短了软件设计周期，而且提高了工作效率。
WinCC的另一个特点在于其整体开放性，它可以方便地与各种软件和用户程序组合在一起，建立友好的人机界面，满足实际需要。
用户也可将WinCC作为系统扩展的基础，通过开放式接口，开发其自身需要的应用系统。
WinCC因其具有独特的设计思想而具有广阔的应用前景。
借助于模块化的设计，能以灵活的方式对其加以扩展。
它不仅能用于单用户系统，而且能构成多用户系统，甚至包括多个服务器和客户机在内的分布式系统。
监控软件介绍从面市伊始，用户就对SIMATICWinCC印象深刻。
一方面，是其高水平的创新，它使用户在早期就认识到即将到来的发展趋势并予以实现；另一方面，是其基于标准的长期产品策略，可确保用户的资利益。
凭籍这种战略思想，WinCC，这一运行于Microsoft Windows 2000和XP下的Windows控制中心，已发展成为欧洲市场中的领导者，乃至业界遵循的标准。
如果你想使设备和机器最优化运行，如果你想最大程度地提高工厂的可用性和生产效率，WinCC当是上乘之选。
一、WINCC介绍1、SIMATIC WinCC系统概览2、WINCC突出的优点：·通用的应用程序适合所有工业领域的解决方案多语言支持，全球通用可以集成到所有自动化解决方案内·内置所有操作和管理功能·可简单、有效地进行组态·可基于Web持续延展·采用开放性标准，集成简便·集成的Historian 系统作为IT 和商务集成的平台·可用选件和附加件进行扩展·“全集成自动化”的组成部分_WinCC最引人注目之处还是其广泛的应用范围。
独立于工艺技术和行业的基本系统设计，模块化的结构，以及灵活的扩展方式，使其不但可以用于机械工程中的单用户应用，而且还可以用于复杂的多用户解决方案，甚至是工业和楼宇技术中包含有几个服务器和客户机的分布式系统。
WinCC集生产自动化和过程自动化于一体，实现了相互之间的整合，这在大量应用和各种工业领域的应用实例中业已证明，包括：·汽车工业·化工和制药行业·印刷行业·能源供应和分配·贸易和服务行业·塑料和橡胶行业·机械和设备成套工程·金属加工业·食品、饮料和烟草行业·造纸和纸品加工·钢铁行业·运输行业·水处理和污水净化2、二甲脂系统框图(通过MPI网)MPISIMATIC S7-300 •通讯硬件CP 56116GK1 561-1AA00 •通讯软件WINCC V6.0 SP36A V6 381-1BD06-0DV02、WINCC系统功能1、集成用户管理使用WinCC用户管理器，可以分配和控制组态和运行时的访问权限。
wincc是干什么用的？什么是组态软件？由于PLC的硬件和软件都是不能很直观地显示，WINCC就是通过电脑，再装上这个软件，通过编程，把你需要显示的内容放到电脑上来，你可以监视并且可以通过这个软件对你的PLC系统进行控制，转自《宋荣个人教学资讯》希望对大家有帮助。
随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域的应用，使得传统的工业控制软件已无法满足用户的各种需求。
在开发传统的工业控制软件时，当工业被控对象一旦有变动，就必须修改其控制系统的源程序，导致其开发周期长；已开发成功的工控软件又由于每个控制项目的不同而使其重复使用率很低，导致它的价格非常昂贵；在修改工控软件的源程序时，倘若原来的编程人员因工作变动而离去时，则必须同其他人员或新手进行源程序的修改，因而更是相当困难。
通用工业自动化组态软件的出现为解决上述实际工程问题提供了一种崭新的方法，因为它能够很好地解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的的任意组态，完成最终的自动化控制工程。
组态（Configuration）为模块化任意组合。
通用组态软件主要特点有（1）延续性和可扩充性。
用通用组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级；（2）封装性（易学易用），通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能；（3）通用性，每个用户根据工程实际情况，利用通用组态软件提供的底层设备（PLC、智能仪表、智能模块、板卡、变频器等）的I/O Driver、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程，不受行业限制。
一、组态软件概述及功能组态软件是数据采集监控系统SCADA(Supervisory Control and Data Acquisition)的软件平台工具，是工业应用软件的一个组成部分。
它具有丰富的设置项日，使用方式灵活，功能强大。
组态软件由早先单一的人机界面向数据处理机方向发展，管理的数据量越来越大。
随着组态软件自身以及控制系统的发展，监控组态软件部分地与硬件发生分离，为自动化软件的发展提供了充分发挥作用的舞台。
OPC(OLE for Process Control)的出现，以及现场总线尤其是工业以太网的快速发展，大大简化了异种设备间互连，降低了开发I/O设备驱动软件的工作量。
I/O驱动软件也逐渐向标准化的方向发展。
实时数据库的作用进一步加强。
实时数据库是SCADA系统的核心技术。
从软件技术上讲，SCADA系统的实时数据库，实质上就是一个可统一管理酌、支持变结构的、支持实时计算的数据结构模型。
在实时数据库技术中，还有对工业标准的支持(如OPC规范等)，对分布式计算的支持和对实时数据库系统冗余的支持，等等。
目前看到的所有组态软件都能实现类似的功能：几乎所有运行于32位windows平台的组态软件都采用类似资源浏览器的窗口结构，并对工业控制系统中的各种资源(设备、标签量、画面等)进行配置和编辑；处理数据报警及系统报警；提供多种数据驱动程序；各类报表的生成和打印输出；使用脚本语言提供二次开发的功能；存储历史数据并支持历史数据的查询，等等。
二、WinCC简介西门子视窗控制中心SIMATIC WinCC（Windows Control Center）是HMI／SCADA软件中的后起之秀，1996年进入世界工控组态软件市场，当年就被美国Control Engnieering杂志评为最佳HMI软件，以最短的时间发展成第三个在世界范围内成功的SCADA系统；而在欧洲，它无可争议地成为第一。
在设计思想上，SIMATIC WinCC秉承西门子公司博大精深的企业文化理念，性能最全面、技术最先进、系统最开放的HMI/SCADA软件是WinCC开发者的追求。
0.西门⼦WinCC组态软件--概述西门⼦ WinCC 组态软件 -- 概述1.西门⼦WinCC各产品线及定位WinCC是由SIEMENS(西门⼦)公司开发的SCADA（数据采集与监控）系统，能⾼效控制⾃动化过程，具有极强的开放性和系统稳定性。
WinCC基于Windows平台，涵盖单⽤户系统、多⽤户系统直到由冗余、客户机/服务器和浏览器/服务器构架组成的复杂的分布式系统，在冶⾦、化⼯、印刷⽣产线等领域都有⾮常⼴泛的应⽤。
作为全球⾃动化巨头, 西门⼦针对不同规模的⽣产场景, 细分了多款产品投放市场. 如上图所⽰:对于超⼤型/⼴域分布式应⽤, 西门⼦推出 WinCC OA 产品线. 这并不是WinCC开始做OA办公软件, ⽽是WinCC OpenArchitecture（WinCC开放式架构）的缩写. 虽以WinCC冠名, 但与传统意义的WinCC完全没有关系，⽽是西门⼦2007年从奥地利ETM 公司收购的⼀款⼤名⿍⿍的软件——PVSS（Process Visualization and Steuerung （德语：Control的意思） System）。
成为西门⼦⼤家族⼀员后, ⾃从V3.10开始PVSS更名为WinCC OA.更多了解WinCC OA 可参考如下链接:对于中型和⼤型分布式系统, 西门⼦对应的SCADA产品线为WinCC (Windows Control Center, Windows控制中⼼), 也称为WinCC Classic版, 即经典的WinCC版本,当前(2020年2⽉)版本为 v7.5. 针对国内市场本地化语⾔需求, 推出有Asia版.伴随着S7-1200/1500系列控制器的发布, 西门⼦⼯业⾃动化集团⼜发布了⼀款全新的全集成⾃动化(Total Integrated Automation)软件 --- 博图(TIA portal). 它发布时版本号即为v10, 是业内⾸个采⽤统⼀的⼯程组态和软件项⽬环境的⾃动化软件, 也是西门⼦所有软件⼯程组态包的⼀个集成组件. TIA博途平台在所有组态界⾯间提供⾼级共享服务，向⽤户提供统⼀的导航并确保系统操作的⼀致性, 显著提升了开发效率. 博图软件中也集成有⽤于HMI开发的⼯具组件---TIA WinCC 软件, 可涵盖从⼩型的触摸屏设备,到⼤中型PC⼯作站各种规模的SCADA开发场景.2.博图版TIA WinCC 版本及功能差异TIA WinCC是西门⼦全集成⾃动化平台 TIA Portal 中的⼈机界⾯部分。
组态软件简介及应用领域组态软件是一种用于实时监控和控制工业过程的计算机应用软件。
它通过以直观的方式显示过程变量、设备状态和报警信息，帮助操作员有效管理工业生产过程。
本文将介绍组态软件的基本概念、特点以及在不同应用领域中的实际应用情况。
一、组态软件概述组态软件是一种基于计算机技术和图形界面的工业自动化软件工具。
它通过将各种过程图、仪表和报警信息等元素以可视化的形式呈现给操作员，使得复杂的工业过程变得直观易懂。
利用组态软件，操作员可以实时监控工艺过程，控制设备状态，同时也可以对数据进行记录、分析和报表生成。
二、组态软件的特点1. 图形化界面：组态软件采用直观的图形化界面，通过图表、仪表、动画等手段展现监控对象的状态和变化情况，使操作员更容易理解和掌握过程信息。
2. 实时性：组态软件可以实时采集、处理和显示过程数据，保持与被监控对象的实时同步，确保操作员能够及时掌握过程的变化。
3. 灵活性：组态软件具有强大的自定义功能，操作员可以根据实际需求自定义界面布局、元素样式、报警处理等，使其更符合实际应用要求。
4. 可扩展性：组态软件支持多种通信协议和接口，可以与各种不同类型的设备和系统进行连接，实现多种数据的采集和控制。
5. 数据分析功能：组态软件提供数据记录、报表生成、趋势分析等功能，帮助用户对过程参数进行分析和优化，提高生产效率和产品质量。
三、组态软件的应用领域1. 工业自动化：组态软件在工业自动化领域的应用十分广泛。
它可以作为监控系统的前端界面，实时显示生产过程的状态和参数，同时可进行远程控制和调整。
此外，组态软件还可以与PLC、DCS等控制设备进行通信，实现对生产过程的集中控制和管理。
2. 智能楼宇：随着智能建筑技术的发展，组态软件被广泛应用于楼宇控制系统中。
它可以实时监控和控制楼宇内的各种设备，如空调、照明等，提高能源利用效率，降低运营成本。
3. 交通运输：组态软件在交通运输系统中的应用主要体现在交通信号灯控制、道路监控和车辆调度等方面。
组态软件WinCC及其应用教学设计1. 简介组态软件是一种工业自动化控制技术，它可以通过计算机软件对企业的各种生产设备、运输设备、能源等进行自动化控制。
WinCC是西门子公司开发的一款组态软件，主要用于工业控制系统的监控和数据采集。
本文将介绍WinCC的基本功能和应用教学设计。
2. WinCC的基本功能WinCC是一款功能强大的组态软件，它能够监控和控制多种设备，包括压力、温度、湿度、电力、流体、气体等多种参数。
WinCC的主要功能如下：2.1 监控和控制WinCC可以将实时数据以文本、图表、动画等形式直观展现，能够准确反映生产现场的状态。
同时，它还可以控制设备的开关、调节参数等操作。
2.2 数据采集WinCC可以与多种PLC进行无缝连接，并进行数据采集和处理。
它还可以对采集的数据进行报警、记录等操作，以及进行数据的分析和应用。
2.3 报表生成WinCC可以生成各种报表，包括历史趋势图、数据统计表、设备运行状态等报表。
这些报表能够帮助用户更好地了解生产过程中的状态和趋势。
3. WinCC的应用教学设计WinCC是广泛应用于工业自动化领域的一款组态软件，它的应用教学设计也是非常重要的。
下面将介绍WinCC在应用教学设计中的主要内容和方法。
3.1 自动化控制实验设计WinCC可以与实验板、PLC等设备配合使用，进行自动化控制实验。
在实验设计中，需要对实验目的、实验方案、实验步骤等进行详细安排，同时需要注意实验的难易程度和实用性。
3.2 实例教学案例设计WinCC实例教学案例是指通过案例演示的方式，向学生介绍WinCC的各种功能和应用。
这种方法需要选择一些实用性强、应用场景明确、展示效果好的案例，让学生在实际应用中体验WinCC的效果和优势。
3.3 课程设计在课程设计中，WinCC需要被作为一个独立的单元来进行设计。
课程内容需要涵盖WinCC的基本功能、数据采集、报表生成等方面，同时需要注重实践性的训练，让学生能够真正掌握WinCC的应用技能。

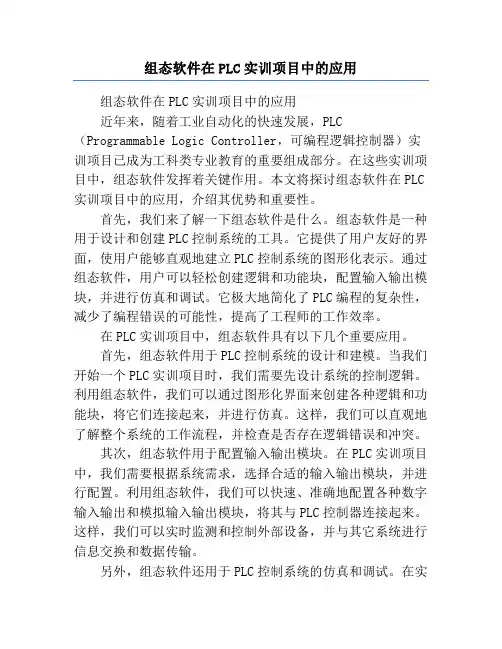

组态软件在PLC实训项目中的应用组态软件在PLC实训项目中的应用近年来，随着工业自动化的快速发展，PLC （Programmable Logic Controller，可编程逻辑控制器）实训项目已成为工科类专业教育的重要组成部分。
在这些实训项目中，组态软件发挥着关键作用。
本文将探讨组态软件在PLC 实训项目中的应用，介绍其优势和重要性。
首先，我们来了解一下组态软件是什么。
组态软件是一种用于设计和创建PLC控制系统的工具。
它提供了用户友好的界面，使用户能够直观地建立PLC控制系统的图形化表示。
通过组态软件，用户可以轻松创建逻辑和功能块，配置输入输出模块，并进行仿真和调试。
它极大地简化了PLC编程的复杂性，减少了编程错误的可能性，提高了工程师的工作效率。
在PLC实训项目中，组态软件具有以下几个重要应用。
首先，组态软件用于PLC控制系统的设计和建模。
当我们开始一个PLC实训项目时，我们需要先设计系统的控制逻辑。
利用组态软件，我们可以通过图形化界面来创建各种逻辑和功能块，将它们连接起来，并进行仿真。
这样，我们可以直观地了解整个系统的工作流程，并检查是否存在逻辑错误和冲突。
其次，组态软件用于配置输入输出模块。
在PLC实训项目中，我们需要根据系统需求，选择合适的输入输出模块，并进行配置。
利用组态软件，我们可以快速、准确地配置各种数字输入输出和模拟输入输出模块，将其与PLC控制器连接起来。
这样，我们可以实时监测和控制外部设备，并与其它系统进行信息交换和数据传输。
另外，组态软件还用于PLC控制系统的仿真和调试。
在实际应用前，我们需要对PLC控制系统进行仿真和调试，以确保系统能够正常工作。
通过组态软件，我们可以模拟各种情况下的输入信号和输出动作，并实时观察系统的工作状况。
如果存在问题，我们可以通过修改逻辑和功能块，重新进行仿真，直到问题得到解决。
这使得调试过程更加高效和可靠。
此外，组态软件还具有数据记录和分析的功能。
