梁平法表示简单总结

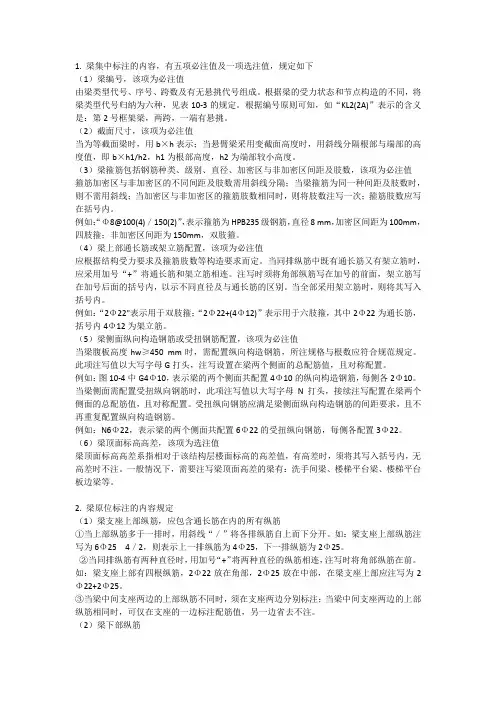

1. 梁集中标注的内容，有五项必注值及一项选注值，规定如下（1）梁编号，该项为必注值由梁类型代号、序号、跨数及有无悬挑代号组成。

根据梁的受力状态和节点构造的不同，将梁类型代号归纳为六种，见表10-3的规定。

根据编号原则可知，如“KL2(2A)”表示的含义是：第2号框架梁，两跨，一端有悬挑。

（2）截面尺寸，该项为必注值当为等截面梁时，用b×h表示；当悬臂梁采用变截面高度时，用斜线分隔根部与端部的高度值，即b×h1/h2，h1为根部高度，h2为端部较小高度。

（3）梁箍筋包括钢筋种类、级别、直径、加密区与非加密区间距及肢数，该项为必注值箍筋加密区与非加密区的不同间距及肢数需用斜线分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

“Φ8@100(4)／150(2)”，表示箍筋为HPB235级钢筋，直径8 mm，加密区间距为100mm，例如：四肢箍；非加密区间距为150mm，双肢箍。

（4）梁上部通长筋或架立筋配置，该项为必注值应根据结构受力要求及箍筋肢数等构造要求而定。

当同排纵筋中既有通长筋又有架立筋时，应采用加号“+”将通长筋和架立筋相连。

注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。

当全部采用架立筋时，则将其写入括号内。

例如：“2Φ22"表示用于双肢箍；“2Φ22+(4Φ12)”表示用于六肢箍，其中2Φ22为通长筋，括号内4Φ12为架立筋。

（5）梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值当梁腹板高度hw≥450 mm时，需配置纵向构造钢筋，所注规格与根数应符合规范规定。

此项注写值以大写字母G打头，注写设置在梁两个侧面的总配筋值，且对称配置。

例如：图10-4中G4Φ10，表示梁的两个侧面共配置4Φ10的纵向构造钢筋，每侧各2Φ10。

当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N打头，接续注写配置在梁两个侧面的总配筋值，且对称配置。

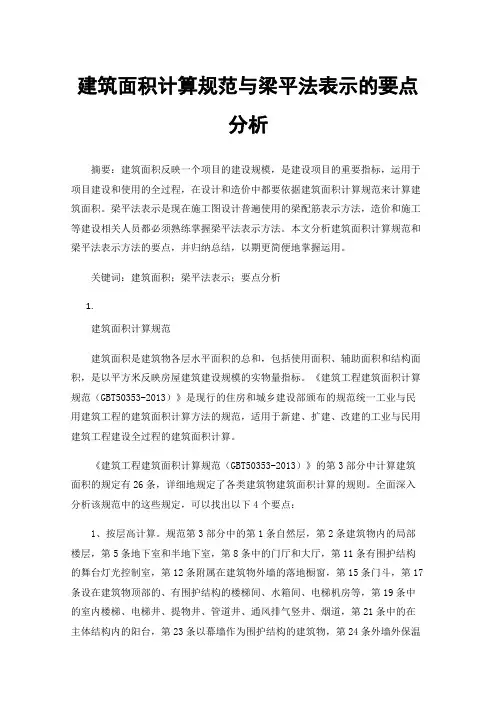

建筑面积计算规范与梁平法表示的要点分析摘要：建筑面积反映一个项目的建设规模，是建设项目的重要指标，运用于项目建设和使用的全过程，在设计和造价中都要依据建筑面积计算规范来计算建筑面积。

梁平法表示是现在施工图设计普遍使用的梁配筋表示方法，造价和施工等建设相关人员都必须熟练掌握梁平法表示方法。

本文分析建筑面积计算规范和梁平法表示方法的要点，并归纳总结，以期更简便地掌握运用。

关键词：建筑面积；梁平法表示；要点分析1.建筑面积计算规范建筑面积是建筑物各层水平面积的总和，包括使用面积、辅助面积和结构面积，是以平方米反映房屋建筑建设规模的实物量指标。

《建筑工程建筑面积计算规范（GBT50353-2013）》是现行的住房和城乡建设部颁布的规范统一工业与民用建筑工程的建筑面积计算方法的规范，适用于新建、扩建、改建的工业与民用建筑工程建设全过程的建筑面积计算。

《建筑工程建筑面积计算规范（GBT50353-2013）》的第3部分中计算建筑面积的规定有26条，详细地规定了各类建筑物建筑面积计算的规则。

全面深入分析该规范中的这些规定，可以找出以下4个要点：1、按层高计算。

规范第3部分中的第1条自然层，第2条建筑物内的局部楼层，第5条地下室和半地下室，第8条中的门厅和大厅，第11条有围护结构的舞台灯光控制室，第12条附属在建筑物外墙的落地橱窗，第15条门斗，第17条设在建筑物顶部的、有围护结构的楼梯间、水箱间、电梯机房等，第19条中的室内楼梯、电梯井、提物井、管道井、通风排气竖井、烟道，第21条中的在主体结构内的阳台，第23条以幕墙作为围护结构的建筑物，第24条外墙外保温层，第25条与室内相通的变形缝，第26条建筑物内的设备层、管道层、避难层等有结构层的楼层，这些都规定按层高计算，且结构层高在 2.2m 及以上的，应计算全面积；结构层高在 2.2m 以下的，应计算1／2 面积。

2、按净高计算。

规范第3部分中的第3条形成建筑空间的坡屋顶，第4条中的场馆看台下的建筑空间，第13条凸（飘）窗，第18条围护结构不垂直于水平面的楼层，第19条中有顶盖的采光井，这些规定按净高计算，且结构净高在2.1m 及以上的部位应计算全面积，结构净高在 1.2m 及以上至 2.1m 以下的部位应计算 1／2 面积，结构净高在 1.2m 以下的部位不应计算建筑面积，但凸（飘）窗和有顶盖的采光井无1.2m分界。

梁的平法表示正式版5梁、柱施工图的平面整体表示法学习目标掌握平面整体表示法的三种形式，掌握平面表示法的构件代号，掌握梁、柱施工图的平面整体表示法的制图规则，能看懂用平法表示的梁、柱施工图。

学习重点平法表示的梁、柱施工图的读图和识图绘制结构梁、柱施工图，传统的方法是将构件(梁、柱)从结构平面布置图中索引出来，再逐个绘制配筋详图，使得绘图繁琐且工作量庞大。

结构施工图平面整体设计方法(平法)对传统的方法做了重大改革。

目前，平法作为结构施工图的新型设计表示方法，已广为采用。

平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相结合，即构成一套新型完整的结构施工图。

相应的标准图集是《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101—1)，它是设计者完成柱、梁平法施工图的依据。

在平面布置图上表示各构件尺寸和配筋的方式有三种：平面注写方式、列表注写方式和截面注写方式。

无论按哪种方式绘制结构施工图时，都应将所有梁、柱构件进行编号，编号中含有类型代号和序号。

类型代号在标准图集中有明确的定义(表5－1)，必须按标准图集中的定义对构件编号，其作用是指明所选用的标准构造详图(因为在标准构造详图上已经按图集所定义的构件类型注明代号)。

另外，还应在各类构件的平法施工图中注明各结构层的楼面标高、结构层高及相应的结构层号，且结构层楼面标高和结构层高在单项工程中必须统一。

为了确保施工人员准确无误地按平法施工图进行施工，在实际工程结构设计总说明中必须写明以下与平法施工图密切相关的内容：①注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本；②写明混凝土结构的使用年限；③注明抗震设防烈度及结构抗震等级，以明确选用相应抗震等级的标准构造详图；④写明各类构件(梁、柱)在其所在部位所选用的混凝土的强度等级和钢筋级别，以确定相应纵向受拉钢筋的最小锚固长度及最小搭接长度等；⑤写明柱(包括墙柱)纵筋、墙身分布筋、梁上部贯通筋等在具体工程中需接长时所采用的接头形式及有关要求；⑥当具体工程中有特殊要求时，应在施工图中另加说明。

梁平法施工图钢筋表示法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距 100，非加密区间距 200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距 100，非加密区间距 200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为 200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距 100，四肢箍，非加密区间距 150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为 4Φ25, 下部钢筋为 4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为 3Φ25, 下部钢筋为 5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示 2Φ22 为通长， 4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为 4Φ25，下排为 2Φ25。

⑷ 2Φ22+ 2 Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋， 4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋 4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为 2Φ25，不伸入支座，下排筋 4Φ25，全部伸入支座。

⑷ 2Φ25 + 3 Φ22（-3）/ 5 Φ25 表示有两排筋，上排筋为 5 根。

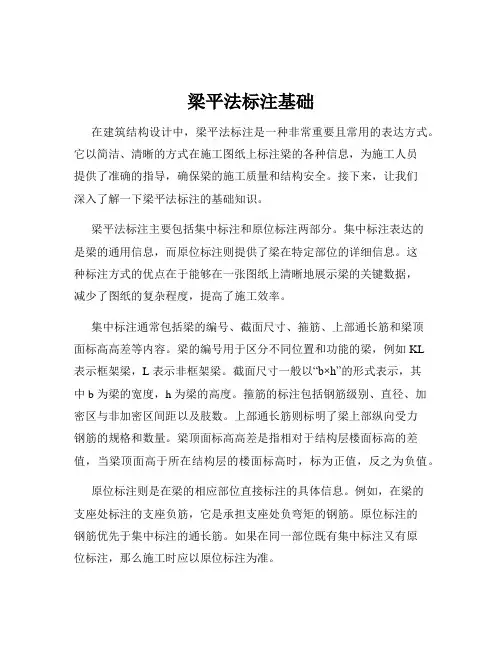

梁平法标注基础在建筑结构设计中，梁平法标注是一种非常重要且常用的表达方式。

它以简洁、清晰的方式在施工图纸上标注梁的各种信息，为施工人员提供了准确的指导，确保梁的施工质量和结构安全。

接下来，让我们深入了解一下梁平法标注的基础知识。

梁平法标注主要包括集中标注和原位标注两部分。

集中标注表达的是梁的通用信息，而原位标注则提供了梁在特定部位的详细信息。

这种标注方式的优点在于能够在一张图纸上清晰地展示梁的关键数据，减少了图纸的复杂程度，提高了施工效率。

集中标注通常包括梁的编号、截面尺寸、箍筋、上部通长筋和梁顶面标高高差等内容。

梁的编号用于区分不同位置和功能的梁，例如 KL 表示框架梁，L 表示非框架梁。

截面尺寸一般以“b×h”的形式表示，其中 b 为梁的宽度，h 为梁的高度。

箍筋的标注包括钢筋级别、直径、加密区与非加密区间距以及肢数。

上部通长筋则标明了梁上部纵向受力钢筋的规格和数量。

梁顶面标高高差是指相对于结构层楼面标高的差值，当梁顶面高于所在结构层的楼面标高时，标为正值，反之为负值。

原位标注则是在梁的相应部位直接标注的具体信息。

例如，在梁的支座处标注的支座负筋，它是承担支座处负弯矩的钢筋。

原位标注的钢筋优先于集中标注的通长筋。

如果在同一部位既有集中标注又有原位标注，那么施工时应以原位标注为准。

为了更清晰地理解梁平法标注，我们来看一个具体的例子。

假设某框架梁的集中标注为“KL1 300×600；Φ8@100/200（2）；2Φ20；G4Φ12”，这表示该梁为框架梁 1，截面尺寸为 300 毫米宽、600 毫米高，箍筋为直径 8 毫米的钢筋，加密区间距 100 毫米，非加密区间距200 毫米，双肢箍；上部通长筋为 2 根直径 20 毫米的钢筋；构造钢筋为 4 根直径 12 毫米的钢筋。

而在该梁的某一端支座处原位标注为“4Φ22”，则表示该支座处的负筋为 4 根直径 22 毫米的钢筋。

在进行梁平法标注时，需要遵循一定的规范和标准。

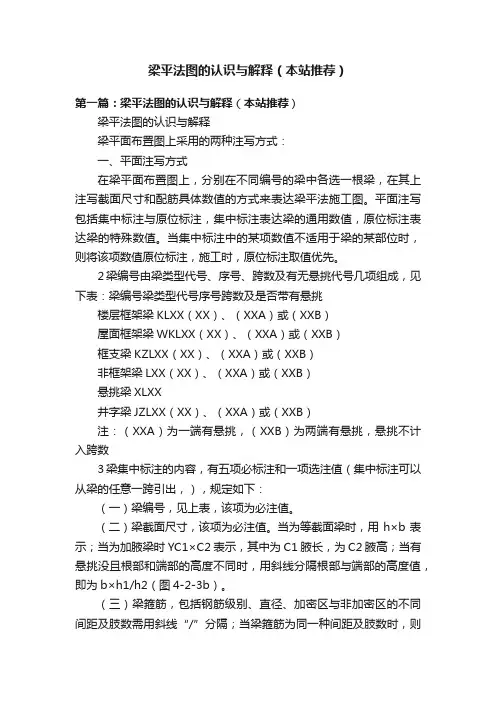

梁平法图的认识与解释（本站推荐）第一篇：梁平法图的认识与解释（本站推荐）梁平法图的认识与解释梁平面布置图上采用的两种注写方式：一、平面注写方式在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

2梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表：梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KLXX（XX）、（XXA）或（XXB）屋面框架梁WKLXX（XX）、（XXA）或（XXB）框支梁KZLXX（XX）、（XXA）或（XXB）非框架梁LXX（XX）、（XXA）或（XXB）悬挑梁XLXX井字梁JZLXX（XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数3梁集中标注的内容，有五项必标注和一项选注值（集中标注可以从梁的任意一跨引出，），规定如下：（一）梁编号，见上表，该项为必注值。

（二）梁截面尺寸，该项为必注值。

当为等截面梁时，用h×b表示；当为加腋梁时YC1×C2表示，其中为C1腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2（图4-2-3b）。

（三）梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同是南昌将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用“/”将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

基础梁的平法表示
平方表示是一种数学符号表示法，用来表示一个数的平方。平
方表示常用于数学、物理等学科中，用于描述或计算某个数量
的平方。

平方表示使用"²"来表示，放在一个数的右上角。例如，2²表示
2的平方，即2×2=4；3²表示3的平方，即3×3=9。类似地，
4²表示4的平方，即4×4=16，依次类推。

平方表示可以简化计算过程，并使结果更易读。通过使用平方
表示，我们可以轻松地计算一个数的平方，而不需要进行复杂
的乘法运算。例如，如果要计算7的平方，只需将7与自身相
乘，即可得到结果49。

在物理学中，平方表示常用于描述面积和体积。例如，一个正
方形的边长为a，则其面积可以表示为a²。同样地，一个立方
体的边长为a，则其体积可以表示为a³。

此外，在代数学中，平方表示也有重要的应用。通过平方表示，
我们可以轻松地计算两个数的乘积。例如，我们可以将一个数
表示为一个平方数和一个常数的乘积，从而简化计算。例如，
16可以表示为4²或8²的乘积，即16=4×4=8×2。

平方表示还可以用于表示某个数的平方根。平方根表示一个数
的正平方根，即满足平方根的平方等于该数。例如，√4=2，
即2的平方等于4；√9=3，即3的平方等于9。
在计算中，平方表示也常用于描述数值的平方关系。例如，如
果一个数的值增加了一个单位，那么它的平方值将增加n²个
单位。这使得平方表示成为计算和描述数值关系的一个重要工
具。

综上所述，平方表示是一种数学符号表示法，用于表示一个数
的平方。它在数学、物理等学科中起着重要的作用，并可以简
化计算和描述数值关系。

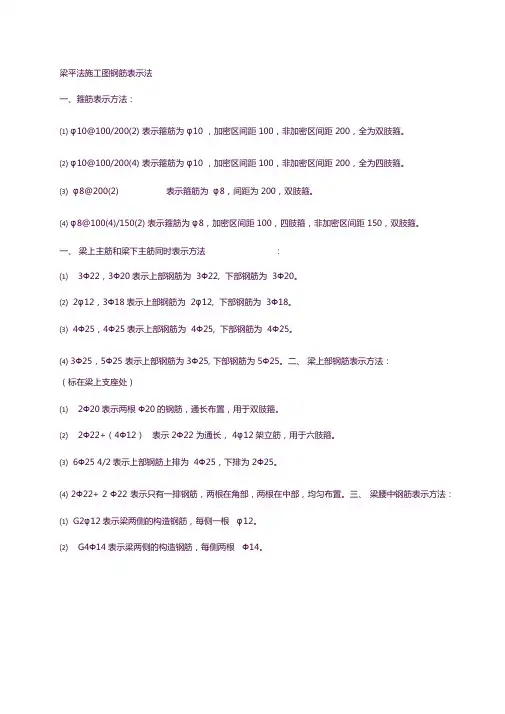

梁平法施工图钢筋表示法(2007-07-05 08:16:20)转载梁平法施工图钢筋表示法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

梁平法施工图钢筋表示法学习小结一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

(5)L φ8@100/200L表示螺旋箍筋二、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

梁平法施工图的表示方法（1）平面注写方式平面注写方式包括集中标柱与原位标注两部分。

集中标注表达梁的通用数值。

原位标注表达梁的特殊数值。

当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。

1）集中标注集中标注的形式如图所示。

①梁截面标准规则当梁为等截面时，用b×h表示。

当为加腋梁时用b×h Yc1×c2表示，其中c1为腋长，c2为腋高。

当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即b×h1/h2。

②箍筋的标柱规则当箍筋分为加密区和非加密区时，用斜线/分隔，肢数写在括号内。

当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线/将其分隔开表示。

例如 13φ8@150/200(4)，表示梁的两端各有13个φ8箍筋，间距为150；梁跨中箍的间距为200，全部为4肢箍。

又如 13φ8@150(4)/150(2)，表示梁两端各有13个φ8的4肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。

③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时，用+号相联标柱，并将通长筋写在+号前面，架立筋写在+号后面并加括号。

例如，当梁配置四肢箍时，用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12）为架立钢筋。

图附.2.11上部、下部纵筋均为通长筋的表示若梁上部仅有架立筋无通长钢筋，则全部写入括号内。

当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标准写在梁的下侧，并用分号；隔开。

图附.2.11表示梁上部为3Φ22通长筋，梁下部为4Φ25通长筋。

④梁侧钢筋的标注规则。

梁平法施工图钢筋表示法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

(5)L φ8@100/200L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。
