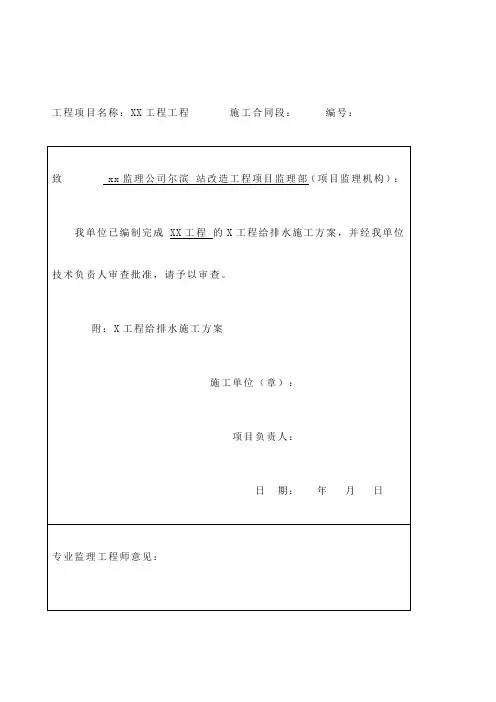

表A.0.1施工组织设计（方案）报审表
工程项目名称：XX工程工程施工合同段：编号：
致 xx监理公司尔滨站改造工程项目监理部（项目监理机构）：我单位已编制完成 XX工程的X工程给排水施工方案，并经我单位
技术负责人审查批准，请予以审查。
附：X工程给排水施工方案
施工单位（章）：
项目负责人：
日期：年月日
专业监理工程师意见：
专业监理工程师：
日期：年月日
项目监理机构意见：
项目监理机构（章）：
总监理工程师：
日期：年月
日
建设单位意见（需要时）：
建设单位（章）：
负责人：
日期：年月日
XX工程工程
X工程给排水施工方案
编制：
复核：
二O一六年三月
目录
1.编制依据 0
1.1采用技术规范及主要技术标准 0
1.2编制依据 0
1.3编制目的 0
2.工程概况 0
2.1工程简介 0
2.2主要工程量 (1)
2.3工期计划 (2)
2.4地质情况 (2)
2.5人员安排 (3)
2.6机械设备 (4)
3. 施工方法及工艺 (5)
3.1 开槽 (5)
3.2 泵房施工 (6)
3.3 管道基础 (7)
3.4给水、排水管道铺设 (7)
3.5 给水管道试压 (9)
3.6 排水井 (10)
3.7水表井 (11)
3.8沟槽回填 (11)
3.9钢筋工程 (12)
3.10模板工程 (13)
3.11混凝土工程 (14)
4.质量保证措施 (15)
5.安全保证措施 (16)
5.1岗前培训、安全施工 (16)
5.2沟槽施工防护措施 (18)
5.3邻近既有线安全防护措施 (18)
5.4吊装安全措施 (19)
5.5电力安全 (20)
6.文明施工管理措施 (21)
1.编制依据
1.1采用技术规范及主要技术标准
1、铁路站场工程施工质量验收标准（TB10423-2014 J1827-2014）
2、《铁路工程施工安全技术规程》TB10401.1-2003
3、《铁路桥涵施工规范》TB10203-2002
4、《铁路给水排水工程施工质量验收标准》 (TB10422-2011)
5、
5、《给水排水构筑物工程施工及验收规范》（GB50141-2008）
6、《给水排水管道工程施工及验收规范》（GB50268-2008）
1.2编制依据
1、铁路给排水施工技术规范规程及给排水图集。
2、X工程给排水平面布置图。
3、现场调查所掌握的有关资料以及现场实际情况。
4、我单位在以往铁路工程施工中获得的施工经验、积累的技术、科技成果、施工工艺方法等。
1.3编制目的
确定施工设备、工艺、施工顺序，检验施工组织方式、机具、人员配备、管理体系的适用性。及时控制和消除事故的危害，最大限度减少事故造成的人员伤亡和财产损失。
2.工程概况
2.1工程简介
给水工程：铺设PVC管215m；DN200球墨铸铁管2460m；客车给水栓DN32新型（整体式、盘式）63座；水表井13座；消火栓SA100-65地下式11座；φ1.6*3m阀门井8座，1.5*2.1*3m阀门井4座；φ1.5m防护涵管管长102m。
排水工程：铺设排水DN200球墨铸铁管1600m(客车栓排水)、HDPE 管310m；φ1000*3m检查井23座；化粪池4座；1.5*2.0*4m钢筋砼排水泵站2座；钢筋砼隔油池1座。
卸污工程：铺设电熔PVC管1150m，φ1.2*3.5m阀门井2座。
雨水工程：铺设d100镀锌钢管150m；Ⅱ级钢筋混凝土管2145m；φ1.0*3m砖砌雨水检查井115座。给水工程和排水工程管基础采用200mm 厚砂垫层，路面破除及恢复共计2630m2。雨水工程混凝土基础共2145m ³。
2.2主要工程量
主要工程数量表
分项工程名称工程数量备注
给水工程
PVC-0管215m DN200球墨铸铁管2460m DN32新型63座
水表井13座消火栓SA100-65 11座φ1.6*3m阀门井8座1.5*2.1*3m阀门井4座φ1.5m防护涵管102m
排水工程DN200球墨铸铁管1600m HDPE管310m φ1000*3m检查井23座化粪池4座
1.5*
2.0*4m钢筋砼排水泵站2座
钢筋砼隔油池1座卸污工程
电熔PVC管1150m
φ1.2*3.5m阀门井2座
雨水工程
d100镀锌钢管150m
Ⅱ级钢筋混凝土管2145m φ1.0*3m砖砌雨水检查井115座路面破除及恢复2630m2雨水工程混凝土基础2145m³
2.3工期计划
我部根据施工的需要，工期计划安排见下表：
工期计划表
施工时间施工内容备注2016.4.15-9.22 客栓水井管线施工
2016.5.1-9.22 雨水井管线施工
2016.5.13-9.22 污水井管线施工
2016.7.16-9.22 污水泵站管线施工
2.4地质情况
本站土壤冻土深度为2.05m，给水和消防共用管管顶覆土厚度不小
