大跨度建筑结构形式与建筑造型
实例分析

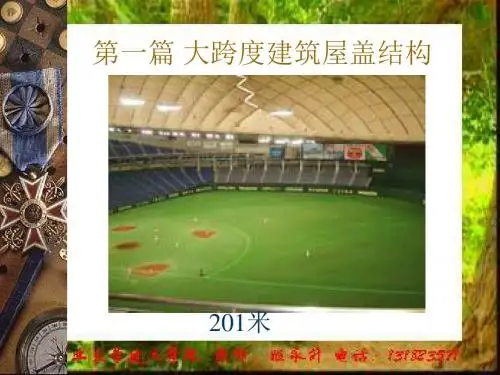

建筑物的跨度和规模越来越大，目前，尺度达150m以上的超大规模建筑已非个别；结构形式丰富多彩，采用了许多新材料和新技术，发展了许多新的空间结构形式。

大跨度建筑通常是指跨度在30米以上的建筑，主要用于民用建筑的影剧院、体育场、展览馆、大会堂、航空港以及其他大型公共建筑。

在工业建筑中则主要用于飞机装配车间、飞机库和其他大跨度厂房。

拱是古代大跨度建筑的主要结构形式。

由于拱成曲面形状，在外力作用下，拱内的弯矩可以降到最小限度，主要内力变为轴向压力，且应力分布均匀，能充分利用材料的强度，比同样跨度的梁结构断面小，故拱能跨越较大的空间。

但是拱结构在承受荷载后将产生横向推力，为了保持结构的稳定
性，必须设置宽厚坚固的拱脚支座抵抗横推力。

常见方式是在拱的两侧作两道厚墙来支承拱，墙厚随拱跨增大而加厚。

很明显，这会使建筑的平面空间组合受到约束。

拱的内力主要是轴向压力，结构材料应选用抗压性能好的材料。

古代建筑的拱主要采用砖石材料，近代建筑中，多采用钢筋混凝土拱，有的采用钢衍架拱，跨度可达百米以上。

拱结构所形成的巨大空间常常用来建造商场、展览馆、体育馆、散装货仓等建筑。

刚架是横梁和柱以整体连接方式构成的一种门形结构。

由于梁和柱是刚性结点，在竖向荷载作用下柱对梁有约束作用，因而能减少梁的跨中弯矩。

同样，在水平荷载作用下，梁对柱也有约束作用，能减少柱内的弯矩。

刚架结构比屋架和柱组成的排架结构轻巧，可以节省钢材和水泥。

由于大多数刚架的横梁是向上倾斜的，不但受力合理，且
结构下部的空间增大，对某些要求高大空间的建筑特别有利。

同时，倾斜的横梁使建筑的屋顶形成折线形，建筑外轮廓富于变化。

由于刚架结构受力合理，轻巧美观，能跨越较大的跨度，制作又很方便，因而应用非常广泛。

一般用于体育馆、礼堂、食堂、菜场等大空间的民用建筑，也可用于工业建筑，但刚架结构的刚度较差，当吊车起重量超过100KN时不宜采用。

椼架是由杆件组成的一种格构式结构体系。

杆件与杆件的结合假定为铰结，所以在外力作用下杆件内力为轴向力（拉力或压力），而且分布均匀，故椼架结构比梁结构受力合理。

椼架的杆件内力是轴向力，而梁的内力主要是弯矩，且分布不均匀，梁的断面大小常以最大弯矩处的断面尺寸为整个梁的断面大小，因此梁的材料强度未得到充分利用。

椼架内力分布均匀，材料强度能充分利用，减少材料耗量和结构自重，使结构跨度增大。

所以椼架结构式大跨度建筑常用的一种结构形式，主要用于体育馆、影剧院、展览馆、食堂、菜场、商场等公共建筑。

为了使椼架的规格统一，有利于工业化施工，建筑的平面形式宜采用矩形或方形。

网架是一种由很多杆件以一定规律组成的网状结构。

它具有下列优点：
杆件之间互相起支撑作用，形成多向受力的空间结构，故其整体性强、稳定性好、空间刚度大，有利于抗震；
当荷载作用于网架各节点上时，杆件主要承受轴向力，故能充分
发挥材料的强度，节省材料；网架结构高度小，可以有效的利用空间；结构的杆件规格统一，有利于工厂化生产；网架形式多样，可创造丰富多彩的建筑形式。

网架结构主要用来建造大跨度公共建筑的屋顶，适用于多种平面形状，如圆形、方形、三角形、多边形等各种平面建筑。

折板结构是以一定倾斜角度整体相连的一种薄板体系。

折板结构通常用钢筋混凝土建造，也可用钢丝网水泥建造。

经济跨度9-4M。

折板结构由折板和横隔构件组成，在波长方向，折板犹如一块折叠起伏的钢筋混凝土连续板，折板如同一钢筋混凝土梁，其强度随折板的矢高（f）而增加。

横隔构件的作用是将折板在支座处牢固地结合在一起，如果没有它，折板会坍塌而破坏。

横隔构件可根据建筑造型需要来设计，如钢筋混凝土横隔板、横隔梁等。

折板的波长不宜太大，否则板太厚，不经济，一般不应大于12M。

跨度与波长之比大于等于1时成为长折板，小于1时成为短折板。

为了获得良好的力学性能，长折板的矢高不宜小于跨度的1∕15-1∕10，短折板的矢高则不宜小于波长的1∕8.
折板结构呈空间受力状态，具有良好的力学性能，结构厚度薄，省材料，可预置装配，省模板，构造简单。

折板结构可用来建造大跨度屋顶，也可用作外墙。

薄壳结构是用混凝土等刚性材料以各种曲面形式构成的薄板结
构，呈空间受力状态，主要承受曲向内的轴内力，而弯矩和扭矩很小，所以混凝土强度能得到充分利用。

由于是空间结构，强度和刚度都非常好。

薄壳厚度仅为其跨度的几百分之一。

而一般的平板结构厚度至少是跨度的几十分之一。

所以薄壳结构具有自重轻、省材料、跨度大、外形多样的优点，可用来覆盖各种平面形状的建筑物屋顶。

但大多数薄壳结构的形体较复杂，多采用现浇施工，费工、费时、费模板，且结构计算较复杂，不宜承受集中荷载，这些缺点在一定程度上影响了它的推广作用。

国家大剧院
国家大剧院壳体采用大跨度钢结构，内部是传统的钢筋混凝土结构，由北京市建筑设计研究院承担结构计算，中国建筑设计研究院进行复核。

在北京市建筑质量协会评选结构“长城杯”时，专家评审委员会对大剧院的钢筋混凝土结构和壳体钢结构分阶段给出了最高标准。

这也是北京地区唯一获得最高标准的壳体钢结构工程。

姜维说：“国家大剧院的结构设计比较复杂，不是规矩的剪力墙结构或框架结构，而是柱子托着墙，墙架着梁，梁上又有墙。

数学模型无法完全套用计算机程序。

纽约TWA环球航空公司候机楼
候机楼位于纽约的约翰·肯尼迪机场，是1956年委托设计，1962年竣工的。

建筑外形象展翅的大鸟，动势很强；屋顶由四块浇钢筋混凝土壳体组合而成，几片壳体只在几个点相连，空隙处布置天窗，楼内的空间富于变化。

这是一个凭借现代技术把建筑同雕塑结合起来的作品。

它极具表现力的混凝土外部造型和高大的内部空间使公众产生丰富的想象，也使它成为极富魅力的建筑之一。

由于长期使用，建筑已陷入反复修缮的状态，已失去了作为一个现代新建筑的典范而具有的雄伟。

代代木体育场
代代木体育馆是日本建筑大师丹下健三设计的60年代的技术进步的象征，它脱离了传统的结构和造型，被誉为划时代的作品。

代代木国立室内综合体育馆的整体构成、内部空间以及结构形式，展示出丹下健三杰出的创造力、想象力和对日本文化的独到理解。

采用高张力缆索为主体的悬索屋顶结构，创造出带有紧张感、力动感的大型内部空间。

特异的外部形状加之装饰性的表现，似乎可以追溯到作为日本古代原型的神社形式和竖穴式住居，具有原始的想象力。

这可以说是丹下健三结构表现主义时期的顶峰之作，最大限度地发挥出材料、功能、结构、比例，直至历史观高度统一的杰出才能。

该建筑是丹下健三，也是日本现代建筑发展的一个顶点，日本现代建筑甚至以此作品为界，划分为之前与之后两个历史时期。

该体育馆包括一座游泳馆和一座球类馆，1964年落成，是为1964年东京奥运会而建的。

两座会馆建筑都采用悬索结构，游泳馆的平面如两个错置的新月型，球类馆平面如蜗牛形。

代代木体育馆采用新型结构，然而又被认为具有日本独特的造型风格，因而受到广泛赞誉
“双折板”摩天楼
萨拉热窝这座“双折板”（diptych）形状的摩天楼位于萨拉热窝的Marijin Dvor区．这是一个行政和商业区，建有高层建筑、议会建筑和其他一些重要的行政楼．
大厦用两个四角形结构组成，垂直的核心部分连接在一起，无论是垂直方向还是水平方向都有各种灵活设置的空间。

高100米的优雅
楼体充满了多样性和独特性，细长的身躯上有各种开放的孔洞可以看到Miljacka河岸。

建筑的正面反映出临近地形的体系和逻辑。

大厦的存在将分散于此的住房和周围的山峦联系在一起，组成了开放和封闭空间的独特模式，构成了极具动感的图画．
这座大厦的目标是为萨拉热窝市中心树立一个热点，一个振兴萨拉热窝城市生活的旗舰项目，并为该地区未来的项目设定标准．
在设计时尊重了附近的议会建筑，提供了行政和公共空间之间的路径。

大厦将成为沿着Miljacka河岸到历史城区Bascarsija的起点，也是文化、娱乐和购物的主要目的地。
