电力工程基础知识点总结电力工程是指利用电能进行能量转换、传输、分配和利用的工程。
电力工程的发展与人类社会的发展密不可分，它是现代工业、交通、通讯、医疗、农业等各个领域的基础设施。
本文将从电力工程的基础知识点出发，对电力工程的相关概念、电路分析、电力设备等方面进行总结。
一、电力工程的相关概念1. 电流：电荷在导体中的流动称为电流，单位为安培（A）。
2. 电压：电荷在电场中的势能差称为电压，单位为伏特（V）。
3. 电阻：导体对电流的阻碍程度称为电阻，单位为欧姆（Ω）。
4. 电功率：电流通过电阻时所消耗的能量称为电功率，单位为瓦特（W）。
5. 电能：电流通过电阻所消耗的能量称为电能，单位为焦耳（J）。
二、电路分析1. 基尔霍夫定律：电路中任意一个节点的电流代数和为零，即电流守恒定律。
2. 欧姆定律：电路中电流与电压成正比，电流与电阻成反比，即I=U/R。
3. 电路中的串联和并联：串联电路中电阻相加，电流相同；并联电路中电阻相反，电压相同。
4. 电路中的电源：电源可以分为直流电源和交流电源，直流电源的电压恒定，交流电源的电压随时间变化。
三、电力设备1. 发电机：将机械能转化为电能的设备，常见的有水轮发电机、汽轮发电机等。
2. 变压器：用于改变电压大小的设备，常见的有配电变压器、隔离变压器等。
3. 开关设备：用于控制电路的开关，常见的有断路器、接触器等。
4. 电缆：用于电能传输的导线，常见的有高压电缆、低压电缆等。
5. 电力电子器件：用于电力控制和变换的电子器件，常见的有晶闸管、二极管等。
四、电力工程的应用1. 电力系统：电力系统是指由发电、输电、变电、配电等组成的电力供应系统，是电力工程的核心。
2. 电力负荷：电力负荷是指电力系统中所需供应的电能，包括工业、民用、农业等各个领域的用电需求。
3. 电力安全：电力安全是指电力系统的安全运行，包括电力设备的安全、电力线路的安全、电力系统的稳定等方面。
4. 新能源电力：随着环保意识的提高，新能源电力逐渐成为电力工程的重要发展方向，包括太阳能、风能、水能等。
大一电力专业知识点一、电力工程概述电力工程是指利用能源转化设备将其他形式的能源转化为电能，并通过输配电设备将电能传输、分配给用户的工程领域。
电力工程是现代社会的基础设施之一，涉及电力系统、电力设备、电力调度等多个方面。
二、电力系统1. 电力系统的组成电力系统由电源、输电线路、变电站和用户组成。
电源包括火电、水电、风电等不同形式的发电厂；输电线路用于将发电厂产生的电能输送到变电站和用户；变电站主要起到电能转换和分配的作用；用户则是指各种用电场所。
2. 输电线路输电线路是电力系统中连接发电厂、变电站和用户的纽带，主要包括高压输电线路和低压配电线路。
高压输电线路一般采用铁塔或电缆进行架设，以减少电能传输过程中的损耗；低压配电线路则通过电缆或电线将电能送达用户处。
3. 变电站变电站负责将输送至变电站的高压电能进行变压、变频等处理，以适应用户的用电需求。
变电站还承担电能调度和保护的功能，确保电力系统的稳定运行。
三、电力设备1. 发电设备发电设备是电力工程中最核心的部分，主要包括火电机组、水电机组、风电机组等。
火电机组通过燃烧煤炭、油气等燃料产生高温高压的蒸汽，驱动汽轮机旋转从而产生电能；水电机组则利用水流的动能转换为电能；风电机组则利用风能驱动风轮转动产生电能。
2. 输配电设备输配电设备主要包括变压器、断路器、开关柜等。
变压器用于承担电能转换的任务，将输送至变电站的高压电能转换为适用于用户的低电压电能；断路器用于在电路过载或故障时进行断电，以保护电力设备和用户安全；开关柜则用于控制电能的传送和分配。
四、电力调度电力调度是指根据用户的用电需求和发电设备的运行状况，合理安排电力生产和供应的过程。
通过电力调度，可以保证电力系统的供需平衡，提高电能利用效率，并确保电力系统的安全运行。
总结大一电力专业的知识点主要包括电力工程概述、电力系统、电力设备和电力调度等方面。
掌握这些知识点对于理解电力工程的基本原理和运行机制具有重要意义，也为将来的学习和实践打下了坚实基础。
电力工程（知识点）电力工程是现代社会中不可或缺的重要领域之一。
它涵盖了从发电到输电再到配电的全过程，为人们提供了稳定可靠的电力供应。
本文将介绍电力工程的基本概念、工作原理和应用领域。
一、概述电力工程是以电力为核心，通过各种设备和技术手段来实现电能的转换、传输和分配的工程领域。
在现代社会中，电力工程广泛应用于家庭、工业、商业和交通等领域，给人们的生活和生产带来了极大的便利。
二、发电发电是电力工程的第一步，主要通过燃煤、水力、核能、天然气和风能等方式来产生电能。
不同的发电方式有其独特的工作原理和特点。
例如，燃煤发电是通过燃烧煤炭，蒸汽推动涡轮发电机转动产生电能；水力发电是利用水流驱动涡轮，将机械能转化为电能。
三、输电输电是将发电厂产生的高压电能通过输电线路传送到各个用电地点的过程。
输电线路通常使用高压直流或交流方式传输电能，以减少能量损耗。
其中，高压直流输电具有输送距离远、损耗小等优点，适用于大规模长距离的电力传输。
四、变电变电是将高压输电线路传输的电能通过变压器降压，以适应不同用电场景的过程。
变电站是电力系统中的重要组成部分，通过变压器和开关设备将电能从高电压转换为适用于工业、商业和家庭的低电压。
变电过程需要考虑电压的稳定性和电能的安全性。
五、配电配电是将变电站输出的电能通过配电线路分配到各个用电设备的过程。
在城市和乡村等地区，电力公司将电能送到家庭住户和企业工厂，以满足各种用电需求。
配电系统需要合理设计，确保电能的平衡和供应的可靠性。
六、应用领域电力工程广泛应用于各个领域。
家庭用电是其中最常见的应用之一，人们通过电力照明、电视、电脑等设备享受生活的便利。
工业生产中，电力驱动各种设备和机械，提高生产效率。
商业场所需要电力来保障商务活动的正常进行。
交通运输领域，电力工程也起到重要作用，例如电动汽车和地铁系统都离不开电能供应。
七、未来发展随着科技进步和社会需求的不断增加，电力工程也在不断发展。
新能源的开发和利用成为电力工程的重要方向，太阳能和风能等可再生能源的利用也得到了广泛推广。
电力工程基础知识一、引言电力工程作为现代社会中不可或缺的基础设施，为我们的生活提供了稳定可靠的电力供应。
然而，对于大部分人来说，电力工程的知识仍然是相对陌生的。
本文将介绍电力工程的基础知识，帮助读者更好地理解电力工程的原理、组成和运行。
二、电力工程的定义和背景电力工程是指用于发电、输电、配电和利用电能的一系列设备和系统的总称。
电力工程起源于19世纪的工业革命，随着电力需求的不断增长，电力工程也得到了快速发展。
现代电力工程已经成为社会经济发展的核心力量，涉及到能源、环境、经济等多个领域。
三、电力系统的组成电力系统由发电、输电和配电三个环节组成。
1. 发电发电是将各种能源转化为电能的过程。
常见的发电方式包括火力发电、水力发电、核能发电和风能发电等。
发电厂内设备包括锅炉、发电机、蒸汽轮机等。
2. 输电输电是将发电厂产生的电能经过变电站转换成高压电能，通过输电线路传输到各个用电地点的过程。
输电线路包括高压输电线路和变电站设备。
3. 配电配电是将输电线路传输的高压电能通过变压器降压至合适的电压，供应给工商业和居民的过程。
配电系统包括变压器、配电线路和配电变电站等设备。
四、电力系统的运行和保护为了保证电力系统的安全运行，需要进行运行和保护。
1. 运行电力系统的运行包括对发电、输电和配电设备的监控和控制。
运行人员需要实时监测各个设备的运行状态，如电压、电流、频率等，并及时采取措施以保证电力系统的稳定性。
2. 保护电力系统的保护是指在发生故障时，采取保护措施保证电力系统设备的安全运行。
常见的保护装置包括保护继电器、断路器、隔离开关等。
这些装置能够快速检测和切除故障电路，防止故障扩大。
五、电力工程中的常见设备在电力工程中，还有一些常见的设备和元件，包括发电机、变压器、传输线路和开关设备等。
1. 发电机发电机是将机械能转化为电能的装置。
它根据不同的能源类型和转换原理可以分为燃气发电机、水轮发电机和风力发电机等。
2. 变压器变压器用于电能的变换和传输。
电力工程知识点一、电力工程简介电力工程是指利用各种能源生产和供应电能的一门工程学科。
它涉及电力产生、传输、变换和利用的各个环节。
二、电力系统1. 电力系统组成电力系统主要由发电厂、变电站、输电线路和配电系统组成。
2. 发电厂发电厂依据能源类型分为火力发电厂、水力发电厂、核能发电厂、风力发电厂以及太阳能发电厂等。
3. 变电站变电站负责接收发电厂产生的高电压电能，经过变压器降低电压，并将电能输送到不同用户之间。
4. 输电线路输电线路分为高压输电和低压输电。
高压输电通常采用特高压交流传输方式，而低压输电则是通过配电系统将电能送达用户。
5. 配电系统配电系统是将输电线路提供的电能送达到不同的用户，常用的方式有架空线路和地下电缆两种。
三、电力设备1. 发电机发电机是将机械能转化为电能的设备。
它通常由转子和定子两部分组成，利用电磁感应原理产生电力。
2. 变压器变压器用于改变电压大小。
它由两个或多个线圈组成，通过电磁感应原理来实现功率的传输和变换。
3. 开关设备开关设备用于控制电能的流动和切断电路。
常见的开关设备有隔离开关、负荷开关和断路器等。
4. 电力电容器电力电容器主要用于提高电力系统的功率因数和稳定电压。
5. 输电线路输电线路包括导线、杆塔和地线等，用于将电能从发电厂传输到各个变电站。
四、电力安全与节能1. 电力安全电力工程中的安全问题十分重要，涉及到电流过载、短路、接地故障等。
在设计和操作电力系统时，需要严格遵守安全规范，防止事故的发生。
2. 节能技术电力系统的节能是一个重要的方向。
通过合理的供电方式、提高电气设备的效率以及加强用电优化管理等手段，可以有效地降低能源消耗。
五、电力工程应用场景电力工程应用广泛，包括家居用电、工业生产、城市供电等。
例如，家庭中使用电力来照明、供暖、烹饪等；工业领域使用电力来驱动生产设备；城市供电系统则提供稳定的电能供应。
六、电力行业发展趋势1. 新能源开发随着环保意识的增强，新能源的开发和利用逐渐成为电力工程的重要方向。
电力工程基础知识要点1、电压调整的措施有改变发电机端电压、改变变压器变比、改变电网无功分布、降低输电线电抗2、衡量电能质量的主要指标有电压、频率、波形、电压波动与闪变、三相不平衡度。
3、双绕组变压器分接头装于中压侧。
4、对继电保护装置的基本要求是选择性选择性、速动性 、灵敏性、可靠性。
5、高压断路器选择及检验的内容包括型式选择、额定电压选择、额定电流选择、开断电流校验、热稳定校验、动稳定校验6、试画出内桥和外桥接线形式，并分别说明各自适用的场合。
答：内桥式接线适用于输电线路较长，故障几率较多，而变压器又不需经常切除的场合；外桥式接线则适用于出线较短，且变压器随经济运行的要求需经常切换，或系统有穿越功率流经本厂的情况。
7、频率的一、二次调整分别是通过什么作用的？两者最大的区别是什么？答：当系统频率下降时，发电机输出的有功功率将因调速器的一次调整作用而增加，同时负荷所需的有功功率将因本身的调节效应而减少。
因此，频率的一次调整是由发电机调速器作用和负荷本身的调节效应共同完成的。
二次调频是在一次调频的基础上调节调频器作用进行的，系统负荷的增量L P ∆是由以下三部分调节功率与之平衡的：（1）由频率的一次调整（调速器作用）增发的功率为f K G ''∆-；（2）频率的二次调整（调频器作用）增发的功率G P ∆；以及由负荷自身的调节效应而减少取用的功率为f K L ''∆-。
两者最大的区别是二次调频可以实现无差调频。
8、电力系统的中性点运行方式有哪些？各有什么特点？答：分为中性点直接接地和不接地系统两类。
其中不接地系统还分为不接地和经消弧线圈接地两种。
中性点直接接地方式供电可靠性低，出现单相接地时，形成回路，接地电流大；不接地系统供电可靠性高，但绝缘要求也高，出现单相接地时，不形成回路，接地电流3系统的单相接地电流小，绝缘要求比较低。
9、高压断路器的作用是？隔离开关与其配合的原则是什么？答：高压断路器具有灭弧装置，可以开断或闭合负荷电流和开断短路电流，可用来作为接通或切断电路的控制电器。
电力工程基础知识总结一、电力系统概述：1。
1 电力系统定义：电力系统是电能生产、变换、输送、分配、消费的各种设备按照一定的技术和经济要求有机组成的一个统一系统的总称。
简言之,电力系统是由发电机、变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。
1.2 动力系统的构成:动力系统是由锅炉（反应堆)、汽轮机(水轮机)、发电机等生产电能的设备，变压器、输电线路等变换、输送、分配电能的设备，电动机、电热电炉、家用电器、照明等各种消耗电能的设备以及测量、保护、控制乃至能量管理系统所组成的统一整体。
1。
3 电力系统的电压等级额定电压：通常取线路始末电压的算术平均值作为用电设备以及电力网的额定电压。
由于用电设备的允许电压偏移为±5％,而延线路的电压降落一般为10％，这就要求线路始端电压为额定值的105%，以保证末端电压不低于95%.发电机往往接于线路始端，因此发电机的额定电压为线路的105％.通常，6.3KV 多用于50MW及以下的发电机;10。
5KV用于25~100MW的发电机；13。
8KV用于125MW的汽轮发电机和72.5MW的水轮发电机;15.75KV用于200MW的汽轮发电机和225MW的水轮发电机；18KV用于300MW的汽轮发电机。
变压器的一次额定电压:升压变压器一般与发电机直接相连，故与发电机相同降压变压器相当于用电设备，故与线路相同.变压器的二次额定电压：考虑到变压器内部的电压降落一般为5％，故比线路高5%～10%。
只有漏抗很小的、二次测线路较短和电压特别高的变压器，采用5%。
习惯上把1KV以上的电气设备称为高压设备反之为低压设备。
◇ 500、330、220KV多半用于大电力系统的主干线；◇ 110KV既用于中小电力系统的主干线，也用于大电力系统的二次网络；◇ 35、10KV既用于大城市或大工业企业内部网络,也广泛用于农村网络。
◇大功率电动机用3、6、10KV，小功率电动机用220、380V；◇照明用220、380V。
电力工程基础电力工程基础电力工程是一个涉及电力的综合性工程学科，包括发电、输电、变电、配电和电能使用等方面。
本文将重点介绍电力工程的基础知识，包括发电、输电线路、变电站及配电系统。
1. 发电发电是电力工程中最重要的环节之一。
目前常见的发电方式有热力发电、水力发电、核能发电和风力发电等。
热力发电主要通过由燃煤、燃油、燃气等燃料驱动的发电机组来转化能源，其效率一般较低。
水力发电则利用水能通过涡轮发电机组将水的动能转化为电能，其效率相对较高。
核能发电利用核反应堆产生的热能驱动涡轮发电机组。
风力发电则是利用风能驱动风力发电机组转化成电能。
2. 输电线路输电线路用于将发电厂产生的电能传输到用电地点。
根据输电距离的不同，输电线路可分为超高压、高压、中压和低压线路。
超高压输电线路一般采用直流输电方式，具有输电损耗小、占地面积小等优点，但建设成本较高。
高压输电线路主要采用交流输电方式，输电能力和输电距离均较超高压线路低。
中压输电线路一般用于城市及农村地区的配电系统。
低压输电线路是指供给用户的电能输送线路。
3. 变电站变电站用于将输电线路携带的电能转换成适合供电的电压。
变电站分为高压变电站和低压变电站。
高压变电站将输送到变电站的电能进行变压、变形，使电能的电压适应不同的用电环境，同时配备保护设备，以保障变电站的安全运行。
低压变电站是将高压输电线路的电能转换为适合用户使用的低压电能，并通过配电系统输送给用户。
4. 配电系统配电系统将电能从变电站输送到用户。
配电系统一般包括进线柜、配电变压器、开关设备、电力仪表和配电线路等。
进线柜用于接受来自变电站的电能，并进行分支以供给不同的用户。
配电变压器用于将高压电能变压为适合用户使用的低压电能。
开关设备用于控制电能的通断。
电力仪表用于测量和监测电能的使用情况。
配电线路用于将电能从配电变压器传送到用户。
电力工程基础知识是电力工程学习和实践的基础。
了解发电、输电线路、变电站和配电系统的基本原理和运行方式，对于从事电力工程工作的人员具有重要的指导作用。

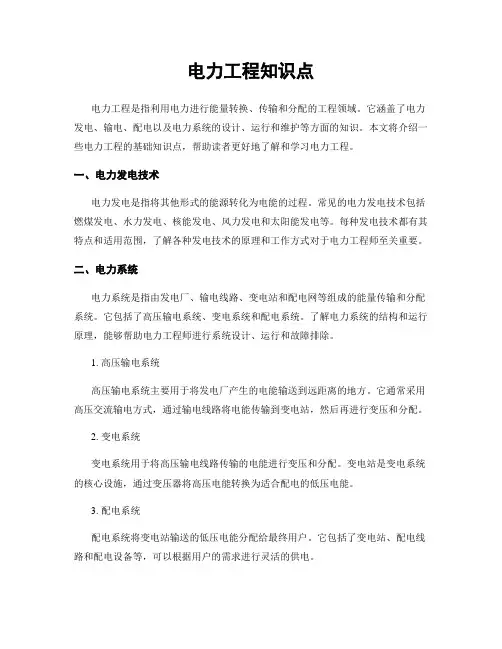

电力工程知识点电力工程是指利用电力进行能量转换、传输和分配的工程领域。
它涵盖了电力发电、输电、配电以及电力系统的设计、运行和维护等方面的知识。
本文将介绍一些电力工程的基础知识点，帮助读者更好地了解和学习电力工程。
一、电力发电技术电力发电是指将其他形式的能源转化为电能的过程。
常见的电力发电技术包括燃煤发电、水力发电、核能发电、风力发电和太阳能发电等。
每种发电技术都有其特点和适用范围，了解各种发电技术的原理和工作方式对于电力工程师至关重要。
二、电力系统电力系统是指由发电厂、输电线路、变电站和配电网等组成的能量传输和分配系统。
它包括了高压输电系统、变电系统和配电系统。
了解电力系统的结构和运行原理，能够帮助电力工程师进行系统设计、运行和故障排除。
1. 高压输电系统高压输电系统主要用于将发电厂产生的电能输送到远距离的地方。
它通常采用高压交流输电方式，通过输电线路将电能传输到变电站，然后再进行变压和分配。
2. 变电系统变电系统用于将高压输电线路传输的电能进行变压和分配。
变电站是变电系统的核心设施，通过变压器将高压电能转换为适合配电的低压电能。
3. 配电系统配电系统将变电站输送的低压电能分配给最终用户。
它包括了变电站、配电线路和配电设备等，可以根据用户的需求进行灵活的供电。
三、电力设备电力设备是电力工程中的重要组成部分，包括发电机、变压器、断路器和电缆等。
了解电力设备的原理和使用方法，对于电力工程师进行设备选型、运行和维护非常关键。
1. 发电机发电机是将机械能转化为电能的设备。
它通过转子和定子之间的磁场相互作用，产生电流。
常见的发电机包括同步发电机和异步发电机，它们在电力工程中有不同的应用。
2. 变压器变压器用于将电能的电压进行变换。
它通过电磁感应原理，将高压电能转换为低压电能或者反之。
变压器在电力系统中起到了电能传输和分配的重要作用。
3. 断路器断路器是用于控制和保护电力系统的设备。
它能够在电路发生故障时迅速切断电流，防止电力设备和线路受到损坏。
第一章概述1 电力系统：通过各级电压的电力线路，将发电厂、变电所、电力用户连接起来的一个整体，起着电能的产生、输送、分配和消耗的作用。
2 电力网：在电力系统中，通常将输送、交换和分配电能的设备叫做电力网，它由变电所和各种不同电压等级的电力线路组成，可分为地方电力网、区域电力网、超高压远距离输电网三种类型。
3 建立大型电力系统（联合电网）的优点：①可以减少系统的总装机容量②可以减少系统的备用容量③可以提高供电的可靠性④可以安装大容量的机组⑤可以合理利用动力资源，提高系统运行的经济性。
4 电满足用户对供电可靠性的要电能质量：指电压、频率和波形的质量。
6 变电由电力变压器和配电装置组成，起着变换电压、分配和交换电能的作用。
7 衡量电能质量的指标：①频率偏差（我国电力系统的额定频率是50Hz，正常允许偏差为正负0.2Hz，当电网容量较小时，可以放宽到正负0.5Hz）②电压偏差③电压波动与闪变（电压波动是由负荷急剧变化引起的）④谐波（危害：使变压器和电动机的铁芯损耗增加，引起局部过热，同时振动和躁动增大，缩短使用寿命；使线路的的功率损耗和电能损耗增加，并有可能使电力线路出现电压谐振，从而在线路上产生过电压，击穿电气设备的绝缘；使电容器产生过负荷而影响其使用寿命；使继电保护及自动装置产生误动作；使计算电费用的感应式电能表的计量不准；对附近的通信线路产生信号干扰，从而使数据传输失真等）⑤三相不平衡（危害：三相不平衡电压或电流按对称分量法产生的负序分量会对系统中电气设备的运行产生不良影响。
例如使电动机产生一个反向转矩，从而降低了电动机的输出转矩，使电动机效率降低，同时使电动机的总电流增大，使绕组温升增高，加速绝缘老化，缩短使用寿命。
对于变压器，由于三相电流不平衡当最大相电流达到变压器额定电流时，其他两项电流均低于额定值，从而使其容量得不到充分利用。
对多相整流装置，三相电压不对称将严重影响多相触发脉冲的对称性，使整流设备产生更多的高次谐波，进一步影响电能质量。
此外，负序电流分量偏大还有可能导致一些用于负序电流的继电保护和自动装置的误动，威胁电力系统的安全运行）。
8 电力系统中性点的运行方式主要有三种①中性点不接地（此接地系统仅适用于单相接地电容电流不大的小电网）②中性点经消弧线圈接地③中性点直接接地（或经低电阻接地）（在380/220V系统中，一般都采用此种接地方式）9 课后6消弧线圈的补偿方式有几种? 一般采用那种补偿方式？为什么？【消弧线圈的补偿方式有全补偿、欠补偿和过补偿，一般都采用过补偿方式。
因为在过补偿方式下，即使电网运行方式改变而切除部分线路时，也不会发展成为全补偿方式，致使电网发生谐振。
同时由于消弧线圈有一定的裕度，即使今后电网发展，线路增多、对地电容增加后，原有消弧线圈仍可继续使用】第二章负荷计算与无功功率补偿1 负荷计算：求计算负荷这项工作叫做负荷计算。
2 电力负荷按对供电可靠性的要求可分为三级：①一级负荷：中断供电将造成人身伤亡，或重大设备损坏且难以修复，或在政治、经济上造成重大损失者均属于一级负荷。
应由两个独立电源供电。
对特别重要的一级负荷，两个独立电源应来自不同的地点。
独立电源是指若干电源中任一电源发生故障或停止供电时，不影响其他电源继续供电，同时具备下列两个条件的发电厂或变电所的不同母线段，均属独立电源：⑴每段母线的电源来自不同发电机⑵母线段之间无联系，或虽有联系但在其中一段发生故障时，能自动将其联系断开，不影响另一段母线继续供电。
②二级负荷：中断供电将造成设备局部破坏或生产流程紊乱且较长时间才能恢复，或大量产品报废、重点企业大量减产，或在政治、经济上造成较大损失者均属于二级负荷。
二级负荷应由两回线路供电。
③三级符合：所有不属于一级和二级的一般电力负荷，均属于三级符合。
三级符合对供电电源无特殊要求，允许较长时间停电，可用单回线路供电。
3 负荷曲线：表征电力负荷随时间变动情况的一种图形。
按负荷性质不同可分为有功负荷曲线和无功负荷曲线。
4 年最大负荷利用小时数Tmax：是一个假想时间，在此时间内，用户以年最大负荷Pmax持续运行所消耗的电能恰好等于全年实际消耗的电能。
Tmax为1.显然年负荷曲年线越平坦Tmax值越大；反之，年负荷曲线越陡Tmax越小。
因此Tmax的大小说明了用户用电的性质，也说明了用户符合曲线的大致趋势。
对于相同类型的用户，尽管Pamx有所不同，但Tmax却是基本接近的，这是生产流程大致相同的缘故。
所以Tmax亦是反应用电规律性的参数。
5 平均负荷Pav：指电力负荷在一定时间t内平均消耗的功率，Pav=Wt/t，式中Wt为时间t内消耗的电能量。
6 负荷系数: 平均负荷与最大负荷的比值叫做负荷系数Kl=Pav/Pmax,也称负荷率，又叫负荷曲线填充系数，它是表征负荷变化规律的一个参数,其值愈大，说明负荷曲线越平坦，负荷波动越小。
7 计算负荷：根据已知的用电设备安装容量确定的、按发热条件选择导体和电气设备时所使用的一个假想负荷，计算负荷产生的热效应与实际变动负荷产生的热效应相等。
【确定计算负荷为正确选择供配电系统中的导线、电缆、开关电器、变压器等提供技术参数】8 确定计算负荷的方法①需要系数法：计算简单方便，对于任何性质的企业负荷均适用，且计算结果基本上符合实际，尤其对各用电设备容量相差较小且用电设备数量较多的用电设备组，因此，这种方法是世界上普遍使用的确定计算负荷的方法。
②二项式系数法：应用局限性较大，主要适用于设备台数较少而容量差别悬殊较大的场合。
③利用系数法④单位产品耗电量法。
9用暂载率（负荷持续驴）ε来表示反复短时工作制用电设备的工作繁重程度。
暂载率是指设备工作时间与工作周期的百分比值：ε=t/T×100%=t/(t+t0)×100%10 提高功率因数的方法有提高自然功率因数和功率因数的人工补偿法两种方法。
提高自然功率因数①真确选用感应电动机的型号和容量②限制感应电动机的空载运行③提高感应电动机的检修质量④合理使用变压器⑤感应电动机同步化运行。
第三章电力网1 电力网按其职能分为输电网和配电网两种类型。
2电力网的接线方式按其布置方式可分为放射式、干线式、链式、环式、两端供电式；按其对负荷供电可靠性的要求可分为无备用接线和有备用接线。
3 两端供电网络在有备用接线方式中最为常见，其供电可靠性较高，但这种接线方式必须有两个独立电源。
4 干线式接线分为直接连接干线式和串联型干线式两种类型。
直接连接干线式：优点是线路敷设比较简单，变电所出线回路数少，高压配电装置和线路投资较小，有色金属消耗量低，比较经济。
缺点是供电可靠性差。
这种接线方式只能用于向三级负荷配电，且分支数目不宜过多，变压器容量也不宜过大。
5 电力线路按结构可分为架空线路、电缆线路两种。
6 档距：同一线路上相邻两个杆塔之间的水平距离称为架空线路的档距弧垂：导线悬挂在杆塔的绝缘子上，自悬挂点至导线最低点的垂直距离。
7 输电线路的等效电路①一字型等效线路，对于长度不超过100km、电压在35kv及以下的架空线路和线路不长的电缆线路，线路的电导和电纳均忽略不计。
②T型等效电路，对于长度在100-300km的架空线路（电压等级一般在110-220kv之间）和长度不超过100km的电缆线路，线路的电纳已不可忽略，常采用T型等效电路。
8 电压降落是指线路始末端电压的相量差电压损失是指线路始末端电压的代数差9 输电线路导线截面选择的基本原则：①发热条件（保证导线在通过正常最大负荷电流时产生的发热温度不超过其正常运行时的最高允许温度）②电压损失条件（按允许电压损失来选择导线截面，使线路电压损失低于允许值，以保证供电质量）③机械强度条件④经济条件⑤电晕条件。
根据设计经验①对于区域电力网，通常先按经济电流密度选择导线截面，然后再校验机械强度和电晕条件②对于地方电力网，通常先按允许电压损失条件选择导线截面，以保证用户的电压质量，然后再校验机械强度和发热条件③对于低压配电网，通常先按发热条件选择导线截面，然后再校验机械强度和电压损失。
10按发热条件算则三相系统中的相线截面时，应使导线的允许载流量Ia1不小于通过相线的计算电流I30 即Ia1≥I30第四章短路电流及其计算1短路：电力系统正常情况以外的一切相与相或相与地之间发生通路的情况。
短路是电力系统中最常见和最严重的一种故障。
短路的类型有三相短路、两相短路、单相接地短路、两相接地短路。
伴随短路的基本现象：电流剧烈增加，系统中的电压大幅度下降，例如发生三相短路时，短路点的电压降到零。
短路所引起后果的具体表现①短路电流的热效应②短路电流的力效应③影响电气设备的正常运行④破坏系统的稳定性⑤造成电磁干扰。
对短路过程的研究举例：选择合理的电气接线图，选择有足够动稳定度和热稳定度的电气设备和载流导体，合理配置各种继电保护和自动装置并正确而整定其参数等。
2 标幺制:把各个物理量均用标幺值来表示的一种相对单位制。
为了计算方便，常取基准容量Sd=100MV·A，基准电压用各级线路的平均额定电压，即Ud=Uav。
线路平均额定电压：指线路始端最大额定电压与线路末端最小额定电压的平均值。
一般取线路平均额定电压为其额定电压的1.05倍。
3 课后题：短路对电力系统的危害有：短路电流的热效应可使设备因过热而损坏甚至烧毁；短路电流的力效应可引起设备机械变形扭曲甚至损坏；影响电气设备的正常运行，造成产品报废甚至设备损坏；会导致并列运行的发电厂失去同步，破坏系统的稳定性；不对称接地短路所产生的不平衡电流会对邻近的平行线路造成电磁干扰。
课后什么叫无限大容量系统？他有什么特征？【无限大容量系统亦称无限大功率电源，是指系统的容量为无限大，内阻抗为零。
它是一个相对概念，真正的无限大功率电源是不存在的】【特征：在电源外部发生短路时，电源母线上的电压基本不变，即认为它是一个恒压源。
当电源内阻抗不超过短路回路总阻抗的5%-10%时，就可认为该电源是无限大功率电源】第五章变电所的一次系统1电气系统按其作用不同可分为一次系统和二次系统。
其中担负电能输送和分配任务的系统，称为一次系统（或一次回路），一次系统中的所有电气设备，成为一次设备；对一次系统进行监视、控制、测量和保护的系统，称为二次系统（或二次回路），二次系统中的所有电气设备称为二次设备。
2产生电弧的游离方式主要有四种：①高电场发射②热电发射③碰撞游离④热游离。
3 去游离主要有复合和扩散两种形式。
4倒闸操作：先合上隔离开关，最后再合上断路器；跳闸断电时，应先断开断路器，最后再断开隔离开光。
5 电力变压器是变电所最重要的一次设备，其功能是将电力系统中的电压升高或降低，以利于电能的合理输送、分配和使用。
电力变压器的种类有很多，按用途分，有升压变压器和降压变压器；按相数分，有单相变压器和三相变压器；按绕组材料分，有铜绕组变压器和铝绕组变压器；按绕组形式分，有双绕组变压器、三绕组变压器和自耦变压器；按调压方式分，有无载调压变压器和有载调压变压器；按绕组绝缘和冷却方式分，有油浸式、干式（环氧树脂浇注绝缘）和充气式（SF6气体）变压器。
