新型手动无压风门在新集二矿的应用

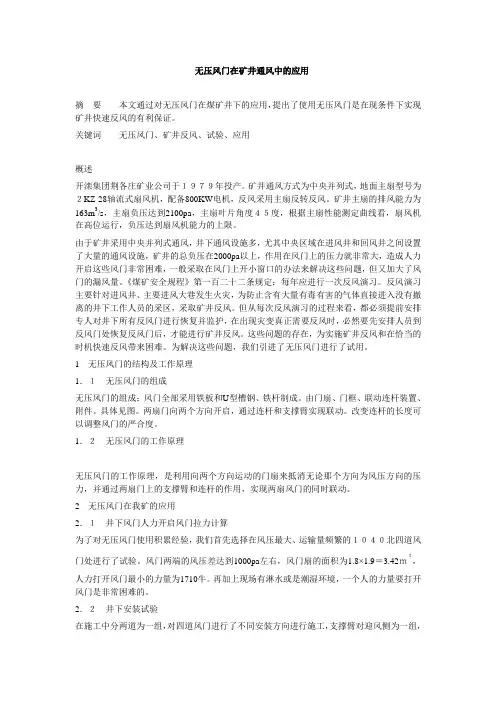

无压风门在矿井通风中的应用摘要本文通过对无压风门在煤矿井下的应用，提出了使用无压风门是在现条件下实现矿井快速反风的有利保证。

关键词无压风门、矿井反风、试验、应用概述开滦集团荆各庄矿业公司于１９７９年投产。

矿井通风方式为中央并列式，地面主扇型号为２KZ-28轴流式扇风机，配备800KW电机，反风采用主扇反转反风。

矿井主扇的排风能力为163m3/s，主扇负压达到2100pa，主扇叶片角度４５度，根据主扇性能测定曲线看，扇风机在高位运行，负压达到扇风机能力的上限。

由于矿井采用中央并列式通风，井下通风设施多，尤其中央区域在进风井和回风井之间设置了大量的通风设施，矿井的总负压在2000pa以上，作用在风门上的压力就非常大，造成人力开启这些风门非常困难，一般采取在风门上开小窗口的办法来解决这些问题，但又加大了风门的漏风量。

《煤矿安全规程》第一百二十二条规定：每年应进行一次反风演习。

反风演习主要针对进风井、主要进风大巷发生火灾，为防止含有大量有毒有害的气体直接进入没有撤离的井下工作人员的采区，采取矿井反风。

但从每次反风演习的过程来看，都必须提前安排专人对井下所有反风门进行恢复并监护，在出现灾变真正需要反风时，必然要先安排人员到反风门处恢复反风门后，才能进行矿井反风。

这些问题的存在，为实施矿井反风和在恰当的时机快速反风带来困难。

为解决这些问题，我们引进了无压风门进行了试用。

1无压风门的结构及工作原理1．１无压风门的组成无压风门的组成：风门全部采用铁板和U型槽钢、铁杆制成。

由门扇、门框、联动连杆装置、附件。

具体见图。

两扇门向两个方向开启，通过连杆和支撑臂实现联动。

改变连杆的长度可以调整风门的严合度。

1．２无压风门的工作原理无压风门的工作原理，是利用向两个方向运动的门扇来抵消无论那个方向为风压方向的压力，并通过两扇门上的支撑臂和连杆的作用，实现两扇风门的同时联动。

2无压风门在我矿的应用2．１井下风门人力开启风门拉力计算为了对无压风门使用积累经验，我们首先选择在风压最大、运输量频繁的１０４０北四道风门处进行了试验。

摘要矿井是一个复杂的动态系统，具有与其他工业不同的特点，其主要特点是地下作业，工作环境艰苦，自然条件复杂，因此通风和安全措施显得尤为重要。

全局而言，各煤田所处的经济地理位置不同，煤层地质条件多种多样，开采方法也就多种多样。

本次设计根据以上因素进行开拓开采设计，并选择多种开采技术进行对照比较。

设计针对新集二矿具体条件，内容包含：井田概况及地质特征、矿井开拓、通风设计、以及矿井安全技术措施。

井田概况主要包括矿区的地理、地形和交通；矿井的地理位置、井田范围；矿区的气象条件、地震烈度、电源和水源的概况；井田地质特征、煤层及煤质概况以及水文地质条件概况等。

矿井开拓分别论述了主井、副井、混合井的位置选择、采区的划分、水平的划分以及开采顺序、采区的布置及各巷道的布置等。

通风设计主要包括矿井通风系统的选择、矿井所需风量的计算及分配、矿井东、西两翼容易时期、困难时期的通风阻力计算以及对通风设备的选择等。

安全技术措施包括井下瓦斯预测和抽采、开采突出危险煤层的安全措施、粉尘防治、防火措施、防水措施以及矿井降温措施等。

专题部分主要是针对煤矿6-1突出煤层做防止煤与瓦斯突出设计。

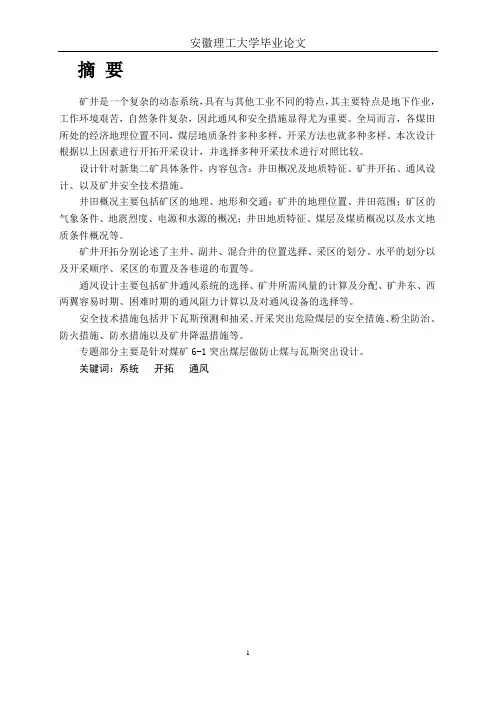

关键词：系统开拓通风ABSTRACTThe mine is a complicated dynamic system,having remarkable different characteristics from other industry,speaking of the partial region,apart from some regions adopting open-air mining or even way opening up because the coal seam buries shallow or in the mountain,its main characteristic is working underground,bad working environment ,so the ventilating and the safety measure is of particular importance.On the whole,we have various mining methods based on the difference of economic geographical position,the various geological condition of the coal seam.The opening up and mining design proceeds according to the above factors,and the design choose various mining techniques for comparison.The design aims at the coal mine of Xieqiao, the content includes the general situation of the mine field and its geological characteristics, the opening up of the mine,the ventilating design and the technological measure of the coal mine safety.The general situation of the mine field mainly includes the geography, the topography and the traffic of the mine area; The geographical position of the mine,the range of the mine field; The meteorological condition of the mining area, the general situation of earthquake intensity, the power and the source of water; and the geological feature of the mine field、the coal seam、 the outline of the coal quality and the general situation of the hydro geological condition , etc.The opening up section of the coal mine discussed separately on the choice of position of the main mine 、the auxiliary mine、the mixed mine、the division of the level and the exploiting area and the exploiting order、the disposal of mining area and the tunnel,etc.The coal mine ventilation design mainly includes the choice of the ventilating system of the mine 、the calculation and the distribution of the necessary wind quantity of the mine 、the calculating of the ventilation obstruction of the whole mine and choice of the ventilation facilities of easy period, difficult period, etc.The safety technique measures include the safety monitoring control system; the safety measures of preventing the gas and the exploiting of the dangerous bursting coal seam ; the prevention and cure of the dust of the coal; the fireprevention measures; waterproof measures; the decreasing temperature measures; pit shaft frost-proof measures ; the roof management; upgrade, transportation and electricity usage safety; industrial and civil construction contradicting earthquake etc.Key words ：System open up ventilate引言毕业设计是对学生大学四年所学知识的综合检验，也是参加工作前的一次实战演习，通过毕业设计可将大学四年所学的知识融会贯通，系统复习从而学以致用,提高自身分析和解决实际问题的能力。

无压风门产品使用说明书（使用、安装本产品前，请仔细、认真阅读使用说明书）一、用途及使用条件无压风门适用于煤矿井下巷道任何需要安设风门的地点、及矿山井下回风巷和主要进回风巷之间每个联络巷中.使用条件为1、无严重滴水的环境.2、有爆炸性气体和煤尘矿井二、主要特点及主要技术参数1、开启力小,开启力与巷道的风压大小和风向无关2、双向隔风,不需在设反向风门.3、人车过后,风门可自动关闭.4、双向密封,漏风量小5、关闭平稳,安全可靠.6、防腐,防潮,防燃,强度大,不变形7、两道门之间可实现闭锁8、系统简单,易维护主要技术参数1、风门开启形式:异向同步开闭.2、手动开启力:150N左右3、门扇开启角度:>90度三、工作原理及优点1.1 无压风门的结构无压风门是由门框、门扇、连杆平衡机构和重锤等部分组成。

两扇风门分别向两个方向开启，通过连杆和支撑臂实现联动，改变连杆长度可以调整风门的严密度。

支图1 无压风门结构图如结构图所示，两扇门A、B通过支撑臂及连杆C连成一个整体。

当A向前运动时，另一扇门B在连杆的带动下向后运动，这样打开风门的阻力F只有启动风门的气动力和重锤的重力，因为风压差作用在风门A上的力等于作用在风门B上的力，而两力通过连杆相互抵消，故称为无压风门。

1.2 无压风门力平衡原理无压风门采用压力平衡原理，通过四连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭，风门关闭后使两扇风门边的挡风皮子严密接触，具有良好的防漏风效果。

由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡，风门开关力的大小取决于重锤的重量（重锤重量一般在10kg～25kg之间）从而保证了风门打开时省力、方便灵活。

如图2所示，由于两扇风门的面积大小近似相等，则作用在两扇风门上的矿井负压也大小相等，即F1≈F2，调整连杆机构是两扇风门紧密接触，风门处于关闭状态，则作用于单扇上正反力矩相等。

图2 无压风门平衡原理2 无压风门的优点2.1 风门开启力方面，无压风门由于每组风门由两扇小风门组成，在开闭其中一扇风门时无论开闭方向如何，另一扇风门异向开闭，此时释放了压力，极易开闭，力与风压大小及方向无关；而老式风门门扇笨重，在巷道负压较大的情况下很难开启，需要4、5人同时方可开启。
