隧道CD法开挖施工技术及注意事项摘要:随着铁路交通的快速发展,铁路隧道成为铁路建设中很重要的一环,笔者通过多年工作经验,首先阐述了CD法的特点及工艺原理,然后对施工技术要点进行详细的探讨,最后总结了施工中应注意的几个问题,希望对今后类似围岩较差、断面较大的工程具有参考价值。
关键字:隧道开挖;CD法;施工方法;注意事项一、CD法施工特点及工艺原理1、CD法施工特点CD法也称中隔壁法,主要适用于地层较差和不稳定岩体、且地面沉降要求严格的地下工程。
呈块状但裂隙填充物少的硬质Ⅳ级围岩,不适合采用中隔壁法,这类围岩一般采用弱爆破效果差,采用常规爆破则破坏临时支护,中隔壁无法失去作用,反而形成施工安全隐患。
该法要求考虑时空效应,每一步开挖必须快速施工,及时步步成环,采用喷射砼封闭,消除由于工作面应力松弛而增大沉降值的现象。
2、CD法施工工艺原理CD法开挖及初期支护分6步,即6个导洞。
左侧上下两个导洞为先期开挖的第一、二导洞,左侧隧底为第三导洞,右侧按上下按顺序分别为第四、五导洞,右侧隧底为第六导洞。
中隔壁法是在软弱围岩大跨度隧道中,先分部开挖隧道的一侧,并施作中隔壁,然后再分部开挖另一侧的施工方法。
其原理是:就是把整个隧道大断面分成左右上下4个小断面施工,每一小断面单独掘进,最后形成一个大的隧道,且利用岩层在开挖过程中短时间的自稳能力,采用型钢等支护形式,采用初喷使围岩表面形成初期支护结构,确保掘进安全。
二、施工流程及步骤图2、CD法开挖施工步骤图1、①左上台阶:利用上一循环架立的钢架施作隧道侧壁超前支护及导坑侧壁φ22水平锚杆超前支护;弱爆破开挖①部;施作①部导坑周边的初期支护和临时支护。
即初喷4cm厚混凝土,架立型钢钢架和临时钢架,并设锁脚锚管;钻设径向锚杆后复喷混凝土至设计厚度。
2、②左下台阶:滞后①3~5m弱爆破开挖②部;导坑周边部分初喷4cm厚混凝土;接长型钢钢架和临时钢架,并设锁脚锚管;钻设径向锚杆后复喷混凝土至设计厚度。
隧道断面三台阶法开挖技术交底要点技术交底书表格编号项目名称中铁四局集团有限公司青岛市地铁2号线一期工程土建一标01工区项目部交底编号QDDT2-20151109工程名称泰山路站站后折返线区间设计文件图号QDM2-05-01-02-SS-QJ-018 Ⅳs1隧道断面设计图施工部位Ⅳs1隧道断面CD法开挖交底日期2015年11月9日技术交底内容:1、技术交底范围;2、设计情况;3、开始施工的条件及施工准备工作;4、施工工艺;5、质量标准;6、安全、环保、文明施工等技术措施;7、成品保护措施;8、其他应注意的问题。
附图及附表:附图1 泰山路站站后折返线区间Ⅳs1隧道断面CD法开挖爆破设计图及参数表附表2 泰山路站站后折返区间地表振速控制示意图技术交底书表格编号项目名称中铁四局集团有限公司青岛市地铁2号线一期工程土建一标01工区项目部交底编号QDDT2-20151109工程名称泰山路站站后折返线区间设计文件图号QDM2-05-01-02-SS-QJ-018 Ⅳs1隧道断面设计图施工部位Ⅳs1隧道断面CD法开挖交底日期2015年11月9日1、技术交底范围;本交底适用于泰山路站站后折返线区间Ⅳs1隧道断面CD法开挖爆破施工。
2、设计情况;泰山路站站后折返线区间Ⅳs1隧道断面,净空尺寸为9.38*13.1m,所处围岩属于Ⅳ级围岩,在YSK24+310.000~YSK24+412.000、YSK24+461.000~YSK24+476.000里程范围内采用CD法施工,单侧按两台阶共四部开挖,单侧上台循环进尺1.0m,下台阶循环进尺1.5m。
开挖后及时施作初期支护、中隔壁,两侧先后距离宜保持10~15m,上下断面的距离宜保持3~5m。
各部开挖时,相邻部位的喷混凝土强度应达设计强度的70%以上。
炮眼布置及爆破参数详见附图及附表。
主要建筑物振速控制详见附图泰山路站站后折返区间地表振速控制示意图。
3、开始施工的条件及施工准备工作;3.1开始施工的条件:场地内龙门吊、搅拌站、钢筋加工棚、风水电等临建设施已全部施工完毕;原材已进场并检验合格,施工人员配备齐全。

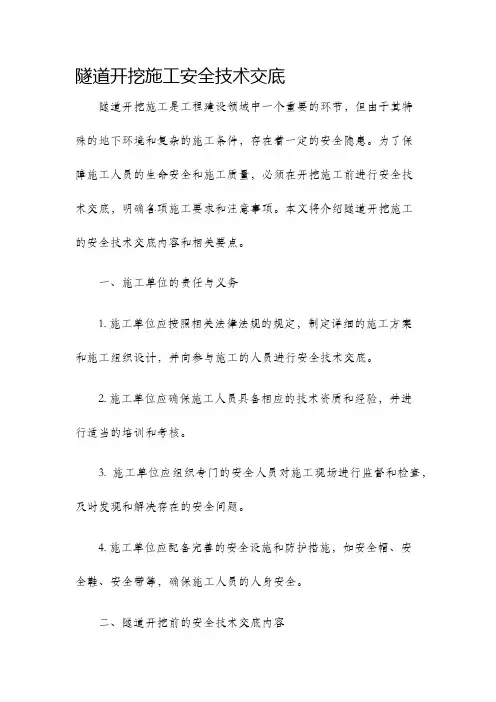

隧道开挖施工安全技术交底隧道开挖是工程建设中不可或缺的一项工作,涉及到的施工安全技术非常重要。
本文旨在对隧道开挖施工中的安全技术进行交底,以确保施工人员的安全和施工质量的保障。
一、施工前的准备工作1. 制定详细的施工方案和施工计划,包括开挖方法、爆破方案等。
2. 检查并清理开挖现场,移除所有障碍物和杂物,确保开挖区域的安全。
3. 检查并保养开挖机械设备,确保其正常运转。
4. 建立临时围护结构,防止土石坍塌和落石事故的发生。
二、开挖过程中的安全措施1. 严格执行施工方案和施工计划,确保施工过程的顺利进行。
2. 针对不同地质条件,选择合适的开挖方法,避免地质灾害的发生。
3. 确保开挖现场的通风良好,减少人员中毒和窒息的风险。
4. 对于较深的隧道开挖,应建立合适的防水措施,防止水灾的发生。
5. 开挖过程中应及时清理落石和杂物,保持施工现场的整洁和安全。
6. 对于需要进行爆破作业的隧道开挖,应严格按照爆破方案操作,确保人员安全。
三、应急处理和事故预防1. 建立紧急救援措施和应急预案,提前做好应对各类事故的准备工作。
2. 定期组织施工人员进行安全教育和培训,提高其应对突发事故的能力。
3. 加强现场监控,及时发现和处理施工过程中的安全隐患。
4. 合理安排施工人员的工作时间,避免疲劳驾驶和工伤事故的发生。
5. 设置合适的警示标志和隔离措施,防止非施工人员进入危险区域。
四、施工后的安全管理1. 对于已完成开挖的隧道,及时进行巡检和维护,确保通行安全。
2. 建立档案管理系统,对施工过程中的安全措施和事故进行记录和总结,以便后续工程的参考。
3. 保持开挖现场的清洁和整洁,减少事故的发生概率。
综上所述,隧道开挖施工安全技术交底是确保施工人员安全和施工质量保障的重要工作。
在施工前的准备工作中,要制定详细的施工方案和计划,并确保开挖现场的安全。
在开挖过程中,要选择合适的开挖方法,并严格执行施工方案,同时加强通风、防水和落石清理等工作。

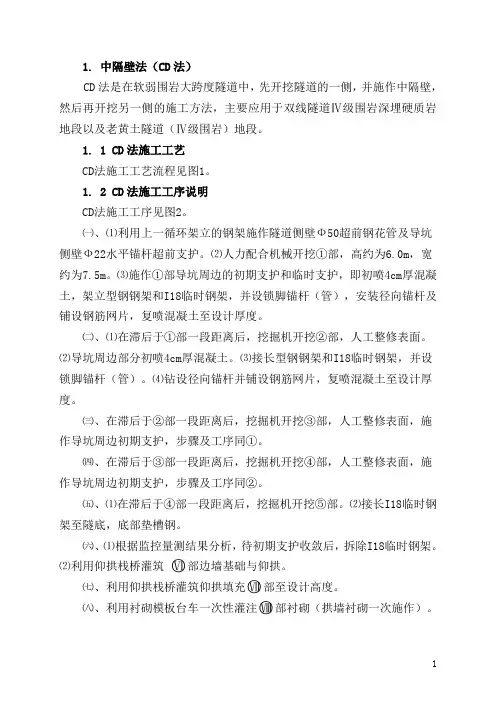

1. 中隔壁法(CD法)CD法是在软弱围岩大跨度隧道中,先开挖隧道的一侧,并施作中隔壁,然后再开挖另一侧的施工方法,主要应用于双线隧道Ⅳ级围岩深埋硬质岩地段以及老黄土隧道(Ⅳ级围岩)地段。
1. 1 CD法施工工艺CD法施工工艺流程见图1。
1. 2 CD法施工工序说明CD法施工工序见图2。
㈠、⑴利用上一循环架立的钢架施作隧道侧壁Ф50超前钢花管及导坑侧壁Ф22水平锚杆超前支护。
⑵人力配合机械开挖①部,高约为6.0m,宽约为7.5m。
⑶施作①部导坑周边的初期支护和临时支护,即初喷4cm厚混凝土,架立型钢钢架和I18临时钢架,并设锁脚锚杆(管),安装径向锚杆及铺设钢筋网片,复喷混凝土至设计厚度。
㈡、⑴在滞后于①部一段距离后,挖掘机开挖②部,人工整修表面。
⑵导坑周边部分初喷4cm厚混凝土。
⑶接长型钢钢架和I18临时钢架,并设锁脚锚杆(管)。
⑷钻设径向锚杆并铺设钢筋网片,复喷混凝土至设计厚度。
㈢、在滞后于②部一段距离后,挖掘机开挖③部,人工整修表面,施作导坑周边初期支护,步骤及工序同①。
㈣、在滞后于③部一段距离后,挖掘机开挖④部,人工整修表面,施作导坑周边初期支护,步骤及工序同②。
㈤、⑴在滞后于④部一段距离后,挖掘机开挖⑤部。
⑵接长I18临时钢架至隧底,底部垫槽钢。
㈥、⑴根据监控量测结果分析,待初期支护收敛后,拆除I18临时钢架。
⑵利用仰拱栈桥灌筑○Ⅵ部边墙基础与仰拱。
㈦、利用仰拱栈桥灌筑仰拱填充○Ⅶ部至设计高度。
㈧、利用衬砌模板台车一次性灌注○Ⅷ部衬砌(拱墙衬砌一次施作)。
系统径向锚杆架)土中壁(C D )法施工工序平面示意图说明:本图尺寸除钢筋尺寸以m m 计外,余均以c m 计。
中壁(C D )法施工工序横断面示意图图2 C D 法施工工序图。

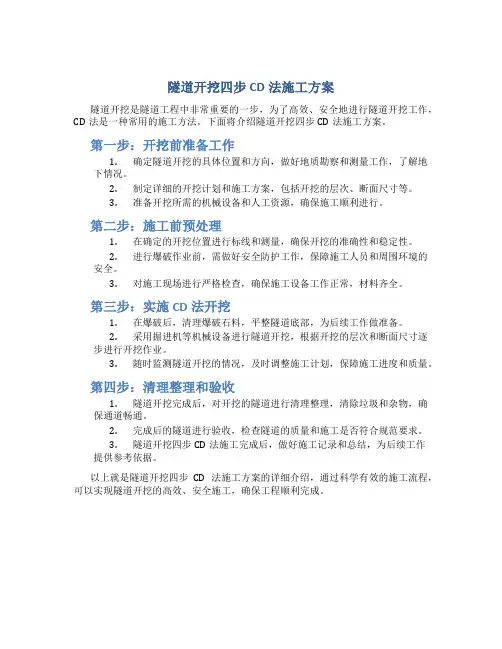

隧道开挖四步CD法施工方案
隧道开挖是隧道工程中非常重要的一步,为了高效、安全地进行隧道开挖工作,CD法是一种常用的施工方法。
下面将介绍隧道开挖四步CD法施工方案。
第一步:开挖前准备工作
1.确定隧道开挖的具体位置和方向,做好地质勘察和测量工作,了解地
下情况。
2.制定详细的开挖计划和施工方案,包括开挖的层次、断面尺寸等。
3.准备开挖所需的机械设备和人工资源,确保施工顺利进行。
第二步:施工前预处理
1.在确定的开挖位置进行标线和测量,确保开挖的准确性和稳定性。
2.进行爆破作业前,需做好安全防护工作,保障施工人员和周围环境的
安全。
3.对施工现场进行严格检查,确保施工设备工作正常,材料齐全。
第三步:实施CD法开挖
1.在爆破后,清理爆破石料,平整隧道底部,为后续工作做准备。
2.采用掘进机等机械设备进行隧道开挖,根据开挖的层次和断面尺寸逐
步进行开挖作业。
3.随时监测隧道开挖的情况,及时调整施工计划,保障施工进度和质量。
第四步:清理整理和验收
1.隧道开挖完成后,对开挖的隧道进行清理整理,清除垃圾和杂物,确
保通道畅通。
2.完成后的隧道进行验收,检查隧道的质量和施工是否符合规范要求。
3.隧道开挖四步CD法施工完成后,做好施工记录和总结,为后续工作
提供参考依据。
以上就是隧道开挖四步CD法施工方案的详细介绍,通过科学有效的施工流程,可以实现隧道开挖的高效、安全施工,确保工程顺利完成。
一、工程基本信息工程名称:____________________施工单位:____________________项目经理:____________________施工地点:____________________施工时间:____________________二、交底目的为确保隧道开挖施工安全,预防事故发生,现将隧道开挖过程中的安全技术要求进行交底,请全体施工人员认真学习并严格执行。
三、安全注意事项1. 人员安全- 进入施工现场必须佩戴安全帽,登高作业必须系安全带。
- 作业人员必须穿着反光衣,便于夜间或低能见度环境下识别。
- 严禁酒后作业、疲劳作业,作业前必须充分休息。
- 作业人员必须服从现场管理人员的统一安排和指挥。
2. 设备安全- 施工前,对机械设备进行安全检查,确保设备运行正常。
- 定期对机械设备进行保养和维护,防止设备故障。
- 使用电气设备时,注意防止触电事故。
3. 隧道环境安全- 隧道内通风不良时,应采取通风措施,确保空气质量。
- 隧道内存在有毒有害气体时,应采取防护措施。
- 隧道内发现渗水、涌水现象,应立即停止作业,及时上报。
4. 开挖作业安全- 隧道开挖应根据地质情况,选择合适的开挖方法。
- 开挖过程中,应定期检查围岩稳定性,发现异常情况,立即采取措施。
- 钻眼作业时,应确保工作环境安全,待开挖面清除浮石以及瞎炮处理完毕后方可进行钻眼。
- 钻眼作业不得在残眼中进行,凿岩机的支架应保持碴堆的稳定。
- 使用电钻钻眼时,不得用手导引回转的钎子、用电钻处理被夹住的钎子。
5. 爆破作业安全- 爆破作业必须按现行国家标准《爆破安全规程》要求,编制爆破设计方案,制定相应的安全措施。
- 爆破作业必须统一指挥,爆破人员必须持有爆破操作合格证。
- 爆破前,应检查爆破区域内的安全状况,确保无人员、设备等障碍物。
- 爆破后,应立即检查爆破效果,确保围岩稳定性。
四、应急措施1. 隧道内发生火灾,立即切断电源,使用灭火器进行灭火,并迅速撤离人员。
一、一级标题:隧道开挖安全技术交底二、二级标题:一、前言1. 隧道开挖工程是基础建设的重要组成部分,为确保施工安全,降低事故发生率,提高施工效率,特制定本安全技术交底。
2. 本交底适用于隧道开挖施工过程中,所有参与施工人员必须认真阅读并严格遵守。
三、二级标题:二、隧道开挖安全注意事项1. 施工前准备(1)对施工人员进行安全教育,提高安全意识。
(2)检查施工设备、工具及防护用品,确保其完好。
(3)熟悉隧道地质、水文、气象等情况,制定合理的施工方案。
2. 施工过程安全(1)洞口施工- 洞口路基及边、仰坡断面应自上而下开挖,一次将土石方工程做完,开挖人员不得上下重叠作业。
- 边、仰坡以上山坡松动危石应在开挖前清除干净;施工中应经常检查,发现松动危石必须立即清除。
(2)爆破作业- 爆破作业必须按现行国家标准《爆破安全规程》(GB6722)要求,编制爆破作业方案。
- 爆破后应在清除边仰坡上的松动石块后,方可继续施工。
地质不良时,边、仰坡应采取加固措施。
- 端墙处的土石方开挖后,对松动岩层应进行支护。
(3)钻眼作业- 钻眼前,应检查工作环境的安全状态,应待开挖面清除浮石以及瞎炮处理完毕后方可进行钻作业。
- 凿岩机的支架,在碴堆上钻眼时,应保持碴堆的稳定。
- 用电钻钻眼时,不得用手导引回转的钎子、用电钻处理被夹住的钎子。
- 不得在残眼中钻眼。
3. 施工现场安全(1)进入施工现场,必须正确佩戴安全帽,登高作业必须系安全带;进入隧道内施工作业必须穿反光衣。
(2)作业人员必须服从现场管理人员的统一安排和指挥,各施工班组长在施工作业前应对作业人员进行安全技术交底及坚持班前安全讲话制度。
(3)严禁打赤裸、穿拖鞋上班,作业时根据本工种作业要求正确佩戴安全防护用品。
(4)施工作业必须按本工种施工工序进行施工作业,发现隐患应及时上报班组长及现场管理人员。
(5)施工所用的各种机具设备和劳保用品应定期进行检查和必要的验收,保证其处于良好状态,不合格的机具设备和劳保用品应及时更换,禁止使用。
