顺序作业名称使用基准管理要点1 作业检查(1)检查各部份的螺栓、螺帽是否松弛。
(2)注入所规定的润滑油。
(3)将飞轮用手或瞬动大约转动二次,以查看是否顺利的转动。
(1)使用空气设备的机械应该查看是否正常。
2 应准备的模具及手工具调整用工具(1)开口扳手8-10,10-12,14-17,24-27(2)梅花扳手8-10,10-12,14-17,24-27(3)双头扳手11,13,19,21(4)活动扳手300MM(5)加长六角扳手(9件)(6)十字螺丝起子(7)铁锤(8)钢丝钳测定器具(检查用)(1)C型分厘卡尺(2)游标尺(3)各种量规制造用工具(1)主模(2)主模顶棒(3)剪模(4)剪刀片(5)一冲模壳(6)一冲活动模(7)一冲垫块(8)弹簧(9)二冲模瞉(10)二冲顶针3 材料之准备与矫正(1)将线圈放线架上面。
(2)用钢丝钳将线圈的结线切断。
(3)用剪刀将线头先端的异常部份切断,然后用锉刀并将端面加以锉圆。
(4)将线头(约2-3公尺)处矫正成直线,线径如太粗者用矫正机施行之。
(5)经由矫正轮再矫正直线。
材料的规格与订购单的材质尺寸之对照,切断的长度通常以30-70mm为佳。
4 材料输送轮安装(1)放松输送轮装配螺丝,且安装输送轮。
(2)输送轮的沟尺以使用合于密合于材料直径或稍大者。
5 主模、剪模、剪刀片的装配(1)将剪刀轴退至最后。
(2)剪模与主模固定孔以擦拭保持干净。
(3)将弹簧(外径18长度25L)装入剪模孔再将剪模放入。
(4)主模与主模顶棒配合并装入主模孔,并装主模固定螺丝加以紧固。
用剪切断材料的切口为:(1)良好。
(2)注意。
1(5)剪刀片配装内六角螺丝(M10*30L)与垫片(外径28厚度4mm)后,略为固定。
(6)将另一支主棒顶插入主模孔内,剪刀片送至主模孔,松开剪刀滚轮轴固定螺帽,调整剪刀调整螺丝,直至剪刀片抬住主模顶棒,销紧剪刀片后再微调调整螺丝,使其中心对准。
(7)剪刀轴后退并松开剪模固定螺丝,让剪模与剪刀片贴紧后再锁紧螺丝。

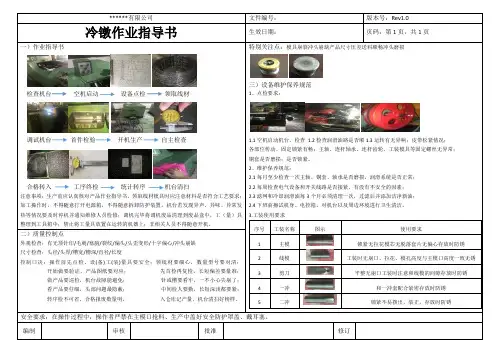

作业指导书
1.每位操作者，请严格按照冷镦机的安全操作规程进行作业。
2.江原材料放入（铜丝圆盘）送料架上，并剪开。
3.江原材料最前端修理整齐，放入冷镦机进料口进入夹紧轮，是原材料（铜线）直至机器内部定位销，并锁紧铜线夹料轮。
4.用手搬动皮带轮，是机器剪断出线模的铜线，然后右手扳开夹材刀，左手取出剪断后的铜线。
5.接通电源，打开机器供油开关，带机床各部位达到润滑效果。
6.开启手动开关，生产出3件产品后停机。
按工艺图纸要求检测产品，并将数据真实的记录下来。
7.检测合格后，方可进行加工，每隔10分钟，对产品进行抽检。
每隔1小时，将加工好的产品（10PCS）送至检验部门用
视觉放大器进行检验
8.抽检不合格，应立即停机，查找原因。
9.将加工完的合格品倒入离心脱油机内，关闭脱油机上盖，打开电源，使脱油机开始工作，对产品进行2分钟脱油。
10.将脱油后的产品倒入产品周转箱交予QC部门。
日菱实业有限公司
轮。

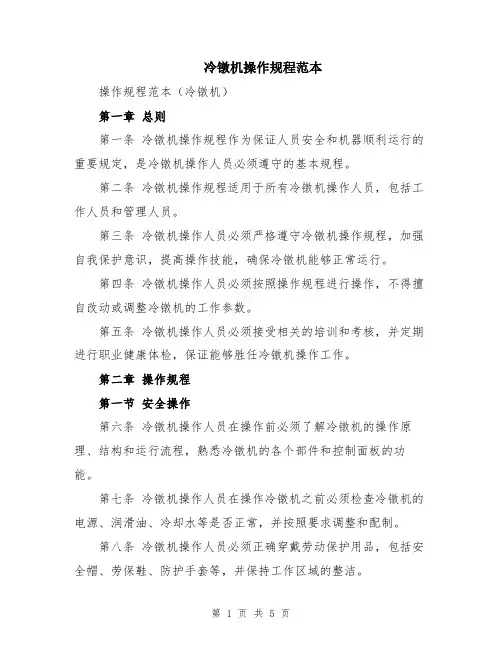

冷镦机操作规程第一章总则第一条为了保证冷镦机的安全运行，提高生产效率，规范操作行为，制定本操作规程。
第二条适用范围：本操作规程适用于所有使用冷镦机的操作人员。
第三条操作人员必须经过专业培训后，才能独立操作冷镦机。
第四条操作人员必须严格遵守操作规程，严禁违章操作。
第五条操作人员在操作过程中，必须时刻保持警觉，确保自己和他人的安全。
第六条如有操作不当导致事故发生的，将追究相关人员责任。
第二章操作准备第七条操作人员在操作冷镦机前，必须检查设备是否正常，并进行必要的保养。
第八条确保冷镦机的工作区域整洁、干净，无障碍物。
第九条检查冷镦机的电源和线路是否符合要求，确保接线牢固。
第十条操作人员必须穿着工作服、安全鞋，并佩戴安全帽、护目镜。
第十一条在操作前，操作人员必须熟悉冷镦机的构造和工作原理，并学习相关的安全知识。
第三章操作流程第十二条操作人员在操作前，必须上报安全员，并领取操作许可证。
第十三条操作人员在开始操作前，必须检查设备开关是否处于关闭状态。
第十四条操作人员必须按照设备的操作流程顺序进行操作，不得随意更改。
第十五条操作人员在操作过程中，必须全神贯注，保持专注。
第十六条操作人员在调试设备时，必须先确保设备处于停机状态，然后进行调试。
第十七条操作人员要时刻关注设备运行状态，如有异常情况及时停机检修。
第四章安全措施第十八条操作人员必须严格按照安全操作规程进行操作。
第十九条操作人员在操作过程中，不得将手部或其他身体部位放入设备。
第二十条操作人员在操作过程中，不得穿戴松散的衣物，以免被设备卷入。
第二十一条操作人员不得擅自停机或调整设备参数，必须上报有关人员进行处理。
第二十二条操作人员在操作过程中发现任何设备故障或安全隐患，必须立即上报。
第二十三条操作人员在操作过程中，严禁饮酒、吸烟等影响操作安全的行为。
第五章紧急情况处理第二十四条操作人员在遇到紧急情况时，必须立即停止设备，并按照应急预案进行处理。
第二十五条操作人员在紧急情况处理完毕后，必须上报相关部门，进行事故分析和修复。
标准类号3-1◎矫直系统之说明与调整：极限开关A：当线材用完时，自动停止机器运转（注意：当材料通过(A)杆时必须保持(A)杆与线材接触）。
调整螺丝B：紧靠线材推动矫直轮（调整前先松开螺帽(b1)和(b2)，调整后须重新锁紧）。
防逆轮C：预防线材被拉回。
（须调整滚轮使其对线材施以适当之压力。
）当线材用完，料尾要退出时，必须松退防逆轮(C)，以免强制逆拉时，防逆轴承受损。
线材拉轮D：把线材拉入机器，藉由扭转六角头把线材向前前进。
（调整拉轮，使其对线材施以适当之压力，调整前先松开(b1)螺帽和(d1)螺丝，调整后须重新旋转。
）矫直轮E：矫直线材。
送料轮A：把线材送入机器。
（使用适当的送料轮来配合线材直径是相当重要的，如此送料轮才能确实正常的送料。
）气压缸B：使(b2)上送料轮上升或下降，行使线材进入或退出时，作挟料或松料之功能，至于在正常送料之状况下要使送料停止，则作动棘爪上方之小气缸(b3)（如下页图示）来作动棘爪。
当要改变送料轮或送料线材末端通过送料轮时，藉机器外的手动阀(b1)开关调整气压缸，以推开上送料轮座，待线材进入送料轮后，再切换手动阀，使上方送料轮座下压，送料线材直径的大小及材质的软硬，要调整空压缸的压力一般线材直径较小及软质者压力要较低，反之要较高，压力高低以线材不变形，送料摩擦力能够顺利送料为原则（3～5kg/c㎡）再使上送料轮座下压，使送料轮压在线材上以适当的压力下送料。
◎送料长度调整：用扳手旋转螺杆○A，改变长度○L，使送料连杆○B移动如○L长度增加，致使送料长度增加，反之○L长度减少，致使送料长度减少；要调至送料所需长度，可依指标所指之数据调出其大约值后，再行微调。
调整送料长度有五个步骤：○1挡料长度之调整【请参考下页】。
○2调整送料长度。
○3按单冲程（1 STROKE）按钮，以剪断线材。
○4量取被剪断线材的长度（此长度需比实际所需要长度长8mm以）。
○5重复步骤○2○3○4直达到适当长度为止。
冷镦机操作规程模版第一章: 总则第一条: 目的和范围本操作规程的目的是规范冷镦机的操作和使用，确保工作安全，保证产品质量。
本操作规程适用于所有使用冷镦机的工作人员。
第二条: 定义1. 冷镦机: 一种用于冷镦加工的机械设备。
2. 操作人员: 使用和操作冷镦机的工作人员。
第三条: 职责和权限1. 操作人员应熟悉冷镦机的使用方法和操作要求，严格遵守本操作规程。
2. 管理人员应对操作人员进行培训和指导，并确保操作人员具备必要的技能和知识。
3. 管理人员有权对操作人员进行监督和检查，发现违规行为应及时进行纠正。
第二章: 安全操作规程第四条: 装置与拆卸1. 操作人员在装置和拆卸冷镦机时，应事先熟悉操作步骤和相关安全规定。
2. 拆卸和装置冷镦机时，应使用适当的工具和设备，并避免过度施力造成损坏或人员伤害。
第五条: 开机前的检查1. 操作人员在每次使用冷镦机前，应进行必要的检查，确保设备和工具的完好无损。
2. 检查包括但不限于电源线是否连接正常，润滑系统是否正常，各部位是否有松动或异常。
第六条: 正确使用冷镦机1. 操作人员应按照操作要求和工艺要求正确使用冷镦机，避免操作过程中出现违规行为。
2. 不得任意更改或调整冷镦机的工作参数，必要时应与管理人员进行确认和沟通。
第七条: 正确握紧和夹持工件1. 操作人员在工作时，应正确握紧和夹持工件，以确保不会出现工件松动或脱离的情况。
2. 使用合适的夹具和装置，并确保夹持力适度，避免过度或不足造成问题。
第八条: 空载和负载操作1. 在正式操作前，应先进行空载试运转，确保冷镦机运转平稳，各个部位工作正常。
2. 正式操作时，应根据工件的材质和尺寸进行合理的负载操作，避免过载或欠载。
第九条: 润滑和维护1. 操作人员应定期对冷镦机进行润滑和维护，保证设备和工具的良好状态。
2. 使用适当的润滑剂，并遵守润滑和维护的操作要求。
第三章: 应急措施第十条: 发生故障时的应急措施1. 操作人员在发生故障时，应及时停止使用冷镦机，并按照相关规定进行处理。
全自动高速螺丝打头机系列使用说明书阅读指引明一、打头机的用途 (1)二、螺丝基本制造过程 (1)三、打头机的技术规格与参数 (2)四、打头机的吊装及安装前的准备 (3)五、打头机系统分布 (4)六、打头机的调试 (5)七、打头机的常见故障分析 (10)术八、打头机的维护及保养 (11)九、打头机零件图 (12)雄盛机械·源自台湾*温馨提示* 1．1.机器电源必须安全接地。
2．2.每天工作前对机器作一次详细检查，看各部位油路到是否正常，看各部位紧固是否松脱。
3．3.机器调整或工作时，不可伸手入机器内。
4．4.请勿拆皮带轮护罩工作。
5．5.请勿在失油状态下工作，机器高速运转，润滑最重要。
6．6.机器工作中有异响，应立即停机检查。
二、普通螺丝基本制造过程：序 言感谢贵司惠购雄盛螺丝机械产品，本厂机床采用当前国内外先进的镦锻技术，加以优化改良，辅以优质材料精制而成，本机床具有速度快、精度高、稳定性高、恒久耐用等优点。
适用于工厂 大批量生产螺丝及其它五金产品；在购买和使用本机前，请先详细阅读以下说明，进一步了解产 品和正确操作本机，如有不足之处，请广大用户指正。
谢谢！一、打头机的用途：1．本机床属于冷镦设备，功能为一模二冲产品，主要是螺丝产品的头部成形之用，其工作原 理为线材调直、进线、剪断、送料入主模，一冲初锻，二冲成形坯料退出。
其工作一气呵成， 每分钟产能可达到200粒左右，属于当前技术比较先进的产品，。
2．可镦锻各种金属材料：普钢、碳钢、不锈钢、铜、铝、合金钢等材料，用途广泛。
（不锈钢、 合金钢等材料，可用加温器加热到适应温度，方能镦锻。
）3．本机床可制造普通自攻螺钉，电器螺丝，微型螺丝，内外六角螺栓，钻尾螺丝，纤维板螺钉等常用产品，如加装阳模顶出装置（PKO ）还可镦制其它非标异型五金产品。
工序简介及所需设备：1.将粗线拉至所需的线径。
（线材拉丝机）2.在打头机上调试、生产、螺丝头部成形。
一）作业指导书
检查机台空机启动设备点检领取线材
调试机台首件检验开机生产自主检查
合格转入工序终检统计转序机台清扫
注意事项：生产前应认真核对产品作业指导书，领取线材模具时应注意材料是否符合工艺要求；加工操作时，不得随意打开电源箱，不得随意拆卸防护装置，机台若发现异声、异味、异常发热等情况要及时停机并通知维修人员检修；调机完毕将调机废品清理到废品盒中，工（量）具整理到工具箱中；禁止将工量具放置在运转的机器上；非相关人员不得随意开机。
特别关注点：模具崩裂冲头崩缺产品尺寸压差送料顺畅冲头磨损
三）设备维护保养规范
1、点检要求：
1.1空机启动机台，检查1.2检查润滑油路是否顺1.3运转有无异响；皮带松紧情况；
各部位传动、固定锁紧有畅；主轴、连杆轴承、连杆齿轮、工装模具等固定螺丝无异常；
铜套是否磨损；是否锁紧。
2、维护保养规范：
2.1每月至少检查一次主轴、铜套、轴承是否磨损，润滑系统是否正常；
2.2每周检查电气设备和开关线路是否接紧，有没有不安全的因素；
2.3滤网和冷却润滑油每3个月必须清理一次，过滤后并添加洁净新油；
2.4下班前擦试机身、电控箱，对机台以及周边环境进行卫生清洁。
3.工装使用要求
序号工装名称图示使用要求
1 主模锁紧无拉花模芯无脱落套片无偏心存放时防锈
2 线模工装时无崩口、拉花、模孔高度与主模口高度一致无锈
3 剪刀平整无崩口工装时注意和线模的间隙存放时防锈
4 一冲和一冲套配合紧密存放时防锈
5 二冲锁紧不易拨出，装正，存放时防锈
二）质量控制点
安全要求：在操作过程中，操作者严禁在主模口抢料、生产中盖好安全防护罩盖、戴耳塞。
一模二冲打头机，冷镦机操作手册作业名称使用基准管理要点1 作业检查(1)检查各部份的螺栓、螺帽是否松弛。
(2)注入所规定的润滑油。
(3)将飞轮用手或瞬动大约转动二次,以查看是否顺利的转动。
(1)使用空气设备的机械应该查看是否正常。
2 应准备的模具及手工具调整用工具(1)开口扳手8-10,10-12,14-17,24-27(2)梅花扳手8-10,10-12,14-17,24-27(3)双头扳手11,13,19,21(4)活动扳手300MM(5)加长六角扳手(9件)2.5mm-8mm(6)十字螺丝起子(7)铁锤(8)钢丝钳测定器具(检查用)(1)C型分厘卡尺(2)游标尺(3)各种量规制造用工具(1)主模(2)主模顶棒(3)剪模(4)剪刀片(5)一冲模壳(6)一冲活动模(7)一冲垫块(8)弹簧(9)二冲模瞉(10)二冲顶针3 材料之准备与矫正(1)将线圈放线架上面。
(2)用钢丝钳将线圈的结线切断。
(3)用剪刀将线头先端的异常部份切断,然后用锉刀并将端面加以锉圆。
(4)将线头(约2-3公尺)处矫正成直线,线径如太粗者用矫正机施行之。
(5)经由矫正轮再矫正直线。
材料的规格与订购单的材质尺寸之对照,切断的长度通常以30-70mm为佳。
4 材料输送轮安装(1)放松输送轮装配螺丝,且安装输送轮。
(2)输送轮的沟尺以使用合于密合于材料直径或稍大者。
5 主模、剪模、剪刀片的装配(1)将剪刀轴退至最后。
(2)剪模与主模固定孔以擦拭保持干净。
(3)将弹簧(外径18长度25L)装入剪模孔再用剪切断材料的切口为:(1)良好。
.将剪模放入。
(4)主模与主模顶棒配合并装入主模孔,并装主模固定螺丝加以紧固。
(5)剪刀片配装内六角螺丝(M10*30L)与垫片(外径28厚度4mm)后,略为固定。
(6)将另一支主棒顶插入主模孔内,剪刀片送至主模孔,松开剪刀滚轮轴固定螺帽,调整剪刀调整螺丝,直至剪刀片抬住主模顶棒,销紧剪刀片后再微调调整螺丝,使其中心对准。
