数学中考专题复习 图形的认识之尺规作图

专题12 尺规作图题型总结题型解读｜模型构建｜通关试练本专题主要对初中阶段的一般考查学生对基本作图的掌握情况和实践操作能力,并且在作图的基础上进一步推理计算(或证明)。

尺规作图是指用没有刻度的直尺和圆规作图。

尺规作图是中考必考知识点之一，复习该版块时要动手多画图，熟能生巧！本专题主要总结了五个常考的基本作图题型，（1）作相等角；（2）作角平分线；（3）作线段垂直平分线；（4）作垂直（过一点作垂线或圆切线）；（5）用无刻度的直尺作图。

模型01 作相等角①以∠α的顶点O为圆心，以任意长为半径作弧，交∠α的两边于点P，Q；②作射线O'A'；③以O'为圆心，OP长为半径作弧，交O'A'于点M；④以点M为圆心，PQ长为半径作弧，交③中所作的弧于点N；⑤过点N作射线O'B'，∠A'O'B'即为所求作的角.原理：三边分别相等的两个三角形全等；全等三角形对应角相等延伸：作平行线模型02 作角平分线①以O为圆心，任意长为半径作弧，分别交OA，OB于点M，N；②分别以点M，N为圆心，以大于MN的长为半径作弧，两弧相交于点P；③过点O作射线OP，OP即为∠AOB的平分线.原理：三边分别相等的两个三角形全等；全等三角形对应角相等延伸：②到两边的距离相等的点②作三角形的内切圆模型03 作线段垂直平分线①分别以点A，B为圆心，大于AB长为半径，在AB两侧作弧，分别交于点M和点N；②过点M，N作直线MN，直线MN即为线段AB的垂直平分线.原理：到线段两端距离相等的点在这条线段的垂直平分线上延伸：①到两点的距离相等的点②作三角形的外接圆③找对称轴（旋转中心）④找圆的圆心模型04 作垂直（过一点作垂线或圆切线）（点P在直线上）①以点P为圆心，任意长为半径向点P两侧作弧，分别交直线l于A，B两点；②分别以点A，B为圆心，以大于AB的长为半径作弧，两弧交于点M；③过点M，P作直线MP，则直线MP即为所求垂线.原理：等腰三角形的“三线合一”，两点确定一条直线延伸：确定点到直线的距离（内切圆半径）（点P在直线外）①以点P为圆心，大于P到直线l的距离为半径作弧，分别交直线l于A，B两点；②分别以A，B为圆心，以大于AB的长为半径作弧交于点N；③过点P，N作直线PN，则直线PN即为所求垂线.原理：到线段两端距离相等的点在这条线段的垂直平分线上模型05 仅用无刻度直尺作图无刻度直尺作图通常会与等腰三角形的判定，三角形中位线定理，矩形的性质和勾股定理等几何知识点结合，熟练掌握相关性质是解题关键.模型01作相等角考｜向｜预｜测做相等角该题型近年主要以解答题形式出现，一般为解答题型的其中一问，难度系数较小，在各类考试中基本为送分题型。

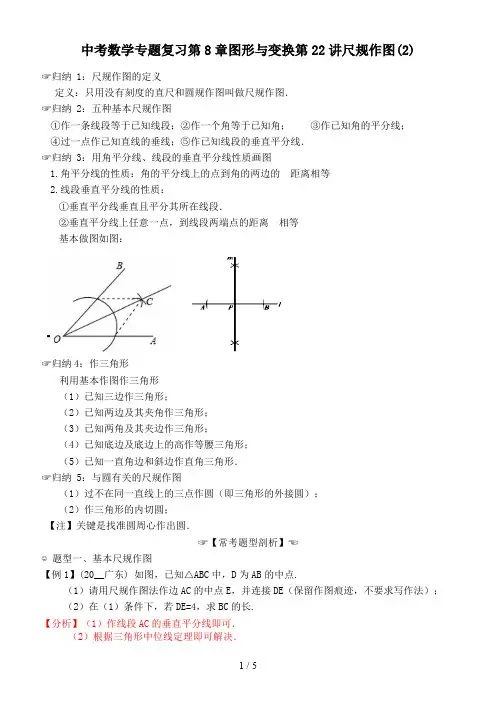

中考数学专题复习第8章图形与变换第22讲尺规作图(2)☞归纳 1：尺规作图的定义定义：只用没有刻度的直尺和圆规作图叫做尺规作图．☞归纳 2：五种基本尺规作图①作一条线段等于已知线段；②作一个角等于已知角；③作已知角的平分线；④过一点作已知直线的垂线；⑤作已知线段的垂直平分线．☞归纳 3：用角平分线、线段的垂直平分线性质画图1.角平分线的性质：角的平分线上的点到角的两边的距离相等2.线段垂直平分线的性质：①垂直平分线垂直且平分其所在线段．②垂直平分线上任意一点，到线段两端点的距离相等基本做图如图：☞归纳4：作三角形利用基本作图作三角形（1）已知三边作三角形；（2）已知两边及其夹角作三角形；（3）已知两角及其夹边作三角形；（4）已知底边及底边上的高作等腰三角形；（5）已知一直角边和斜边作直角三角形．☞归纳 5：与圆有关的尺规作图（1）过不在同一直线上的三点作圆（即三角形的外接圆）；（2）作三角形的内切圆；【注】关键是找准圆周心作出圆．☞【常考题型剖析】☜☺题型一、基本尺规作图【例1】(20__广东) 如图，已知△ABC中，D为AB的中点.（1）请用尺规作图法作边AC的中点E，并连接DE（保留作图痕迹，不要求写作法）；（2）在（1）条件下，若DE=4，求BC的长.【分析】（1）作线段AC的垂直平分线即可．（2）根据三角形中位线定理即可解决．【解答】解：（1）作线段AC的垂直平分线MN交AC于E，点E就是所求的点．（2）∵AD=DB，AE=EC，∴DE∥BC，DE=BC，1 2∵DE=4，∴BC=8．【举一反三】1. (20__广东) 如图，已知锐角△ABC.(1) 过点A作BC边的垂线MN，交BC于点D（保留作图痕迹，不要求写作法）；(2) 在(1)条件下，若BC=5，AD=4，tan∠BAD=，求DC的长.3 4【分析】（1）利用基本作图：过直线外一点作直线的垂线作出垂线段AD；（2）先在Rt△ABD中利用∠BAD的正切计算出BD，然后利用BC﹣BD求CD的长．【解答】解：（1）如图，（2）∵AD⊥BC，∴∠ADB=∠ADC=90°，在Rt△ABD中，∵tan∠BAD=，34 BD AD∴BD=_4=3，∴CD=BC﹣BD=5﹣3=2．2. (20__广东) 如图，点D在△ABC的AB边上，且∠ACD=∠A.（1）作△BDC的平分线DE，交BC于点E（用尺规作图法，保留作图痕迹，不要求写作法）；（2）在（1）的条件下，判断直线DE与直线AC的位置关系（不要求证明）. 【分析】（1）根据角平分线基本作图的作法作图即可；（2）根据角平分线的性质可得∠BDE=∠BDC，根据三角形内角与外角的性质1 2可得∠A=∠BDC，再根据同位角相等两直线平行可得结论．1 2【解答】解：（1）如图所示：（2）DE∥AC∵DE平分∠BDC，∴∠BDE=∠BDC，1 2∵∠ACD=∠A，∠ACD+∠A=∠BDC，∴∠A=∠BDC，1 2∴∠A=∠BDE，∴DE∥AC．3. (2013广东) 如图，已知□ABCD.(1)作图:延长BC,并在BC的延长线上截取线段CE,使得CE=BC(用尺规作图法,保留作图痕迹,不要求写作法);(2)在(1)的条件下,不连结AE,交CD于点F,求证:△AFD≌△EFC.【分析】（1）根据题目要求画出图形即可；（2）首先根据平行四边形的性质可得AD∥BC，AD=BC，进而得到AD=CE，∠DAF=∠CEF，进而可利用AAS证明△AFD≌△EFC．【解答】（1）解：如图所示：（2）证明：∵四边形ABCD是平行四边形，∴AD∥BC，AD=BC，∵BC=CE，∴AD=CE，∵AD∥BC，∴∠DAF=∠CEF，在△AFD和△EFC中，∴△AFD≌△EFC（AAS）．4. (2012广东) 如图，在△ABC中，AB=AC，∠ABC=72°．（1）用直尺和圆规作∠ABC的平分线BD交AC于点D（保留作图痕迹，不要求写作法）；（2）在（1）中作出∠ABC的平分线BD后，求∠BD C的度数．【分析】（1）根据角平分线的作法利用直尺和圆规作出∠ABC的平分线即可；（2）先根据等腰三角形的性质及三角形内角和定理求出∠A的度数，再由角平分线的定义得出∠ABD的度数，再根据三角形外角的性质得出∠BDC的度数即可．【解答】解：（1）①一点B为圆心，以任意长长为半径画弧，分别交AB、BC于点E、F；②分别以点E、F为圆心，以大于EF为半径画圆，两圆相交于点G，1 2连接BG角AC于点D即可．（2）∵在△A BC中，AB=AC，∠ABC=72°，∴∠A=180°﹣2∠ABC=180°﹣144°=36°，∵BD是∠ABC的平分线，∴∠ABD=∠ABC=_72°=36°，∵∠BDC是△ABD的外角，∴∠BDC=∠A+∠ABD=36°+36°=72°．☞【巩固提升自我】☜1. (20__广州) 如图，利用尺规，在的边上方做，在射线上截取，连接，并证明： (尺规作图要求保留作图痕迹，不写作法）AD＝BC CD CD∥AB【分析】利用尺规作∠EAC=∠ACB即可，先证明四边形ABCD是平行四边形，再证明CD∥AB即可．【解答】解：图象如图所示，∵∠EAC=∠ACB，∴AD∥CB，∵AD=BC，∴四边形ABCD是平行四边形，∴AB∥CD．2. (20__达州) 如图，在▱ABCD中，已知AD＞AB．（1）实践与操作：作∠BAD的平分线交BC于点E，在AD上截取AF=AB，连接EF；（要求：尺规作图，保留作图痕迹，不写作法）（2）猜想并证明：猜想四边形ABEF的形状，并给予证明．【分析】（1）由角平分线的作法容易得出结果，在AD上截取AF=AB，连接EF；画出图形即可；（2）由平行四边形的性质和角平分线得出∠BAE=∠AEB，证出BE=AB，由（1）得：AF=AB，得出BE=AF，即可得出结论．【解答】解：（1）如图所示：（2）四边形ABEF是菱形；理由如下：∵四边形ABCD是平行四边形，∴AD∥BC，∴∠DAE=∠AEB，∵AE平分∠BAD，∴∠BAE=∠DAE，∴∠BAE=∠AEB，∴BE=AB，由（1）得：AF=AB，∴BE=AF，又∵BE∥AF，∴四边形ABEF是平行四边形，∵AF=AB，∴四边形ABEF是菱形．3. (20__河池) 如图，AE∥BF，AC平分∠BAE，交BF于C．（1）尺规作图：过点B作AC的垂线，交AC于O，交AE于D，（保留作图痕迹，不写作法）；（2）在（1）的图形中，找出两条相等的线段，并予以证明．【分析】（1）利用基本作图作BO⊥AC即可；（2）先利用平行线的性质得∠EAC=∠BC A，再根据角平分线的定义和等量代换得到∠BCA=∠BAC，则BA=BC，然后根据等腰三角形的判定方法由BD⊥AO，AO平分∠BAD得到AB=AD，所以AB=AD=BC．【解答】解：（1）如图，BO为所作；（2）AB=AD=BC．证明如下：∵AE∥BF，∴∠EAC=∠BCA，∵AC平分∠BAE，∴∠EAC=∠BAC，∴∠BCA=∠BAC，∴BA=BC，∵BD⊥AO，AO平分∠BAD，∴AB=AD，∴AB=AD=BC．4. (20__盐城) 如图，已知△ABC中，∠ABC=90°．（1）尺规作图：按下列要求完成作图（保留作图痕迹，请标明字母）①作线段AC的垂直平分线l，交AC于点O；②连接BO并延长，在BO的延长线上截取OD，使得OD=OB；③连接DA、DC．（2）判断四边形ABCD的形状，并说明理由．【分析】（1）①利用线段垂直平分线的作法得出即可；②利用射线的作法得出D点位置；③连接DA、DC即可求解；（2）利用直角三角形斜边与其边上中线的关系进而得出AO=CO=BO=DO，进而得出答案．【解答】解：（1）如图所示：（2）四边形ABCD是矩形，理由：∵Rt△ABC中，∠ABC=90°，BO是AC边上的中线，∴BO=AC，1 2∵BO=DO，AO=CO，∴AO=CO=BO=DO，∴四边形ABCD是矩形．5. (20__怀化) 如图，在Rt△ABC中，∠BAC=90°（1）先作∠ACB的平分线交AB边于点P，再以点P为圆心，PA长为半径作⊙P；（要求：尺规作图，保留作图痕迹，不写作法）（2）请你判断（1）中BC与⊙P的位置关系，并证明你的结论．【分析】（1）根据题意作出图形，如图所示；（2）BC与⊙P相切，理由为：过P作PD⊥BC，交BC于点P，利用角平分线定理得到PD=PA，而PA为圆P的半径，即可得证．【解答】解：（1）如图所示，⊙P为所求的圆；（2）BC与⊙P相切，理由为：过P作PD⊥BC，垂足为D，∵CP为∠ACB的平分线，且PA⊥AC，PD⊥CB，∴PD=PA，∵PA为⊙P的半径．∴BC与⊙P相切．。

中考数学专题复习尺规作图
【范例讲析】：
例1、3. 如图，已知在ΔABC中，∠A＝90°，请用圆规和直尺作⊙P，使圆心P在AC上，
且与AB、BC两边都相切。

例2、如图，A、B、C三个小区中间有一块三角形的空地，现计划在这块空地上建一个超
市，使得它到三个小区的距离相等，请你用尺规作图的方法确
定超市所在位置。

【闯关夺冠】
1. 如图，AB、AC分别是菱形ABCD的一条边和一条对角线，
请用尺规把这个菱形补充完整。

2..已知ΔABC，求作一点P，使点P到AB、AC的距离相等，且到边AC的两端点距离相
等。
已知：ΔABC，如图
求作：点P使PA＝PC且点P到AB、AC距离相等。

中考数学知识点专题分类复习：第35讲尺规作图【知识巩固】1、尺规作图的定义：尺规作图是指用没有刻度的直尺和圆规作图。

最基本,最常用的尺规作图,通常称基本作图。

一些复杂的尺规作图都是由基本作图组成的。

2、五种基本作图：1、作一条线段等于已知线段；2、作一个角等于已知角；3、作已知线段的垂直平分线；4、作已知角的角平分线；5、过一点作已知直线的垂线；（1）题目一：作一条线段等于已知线段。

已知：如图，线段a .求作：线段AB，使AB = a .作法：（1）作射线AP；（2）在射线AP上截取AB=a .则线段AB就是所求作的图形。

（2）题目二：作已知线段的中点。

已知：如图，线段MN.求作：点O，使MO=NO（即O是MN的中点）.作法：（１）分别以M、N为圆心，大于的相同线段为半径画弧，两弧相交于P，Q；（２）连接PQ交MN于O．则点O就是所求作的ＭＮ的中点。

（3）题目三：作已知角的角平分线。

已知：如图，∠AOB，求作：射线OP, 使∠AOP＝∠BOP（即OP平分∠AOB）。

作法：（1）以O为圆心，任意长度为半径画弧，分别交OA，OB于M，N；（2）分别以M、Ｎ为圆心，大于的线段长为半径画弧，两弧交∠AOB内于Ｐ；（3）作射线OP。

则射线OP就是∠AOB的角平分线。

（4）题目四：作一个角等于已知角。

已知：如图，∠AOB。

求作：∠A’O’B’，使A’O’B’=∠AOB作法：（1）作射线O’A’；（2）以O为圆心，任意长度为半径画弧，交OA于M，交OB于N；（3）以O’为圆心，以OM的长为半径画弧，交O’A’于M’；（4）以M’为圆心，以MN的长为半径画弧，交前弧于N’；（5）连接O’N’并延长到B’。

则∠A’O’B’就是所求作的角。

（5）题目五：经过直线上一点做已知直线的垂线。

已知：如图，P是直线AB上一点。

求作：直线CD，是CD经过点P，且CD⊥AB。

作法：（1）以P 为圆心，任意长为半径画弧，交AB 于M 、N ；（2）分别以M 、N 为圆心，大于MN 21的长为半径画弧，两弧交于点Q ； （3）过D 、Q 作直线CD 。
