LED制造技术及应用简介

led的半导体LED（Light Emitting Diode）是一种半导体器件，能够将电能转化为光能。

它具有低功耗、高效率、长寿命、快速开关等优点，因此广泛应用于照明、显示、通信、传感等领域。

下面将介绍LED的半导体原理、制造工艺以及应用领域。

半导体原理：LED是一种二极管，由P型半导体和N型半导体组成。

当外加电压施加在LED上时，电子从N型半导体区域向P型半导体区域注入，同时空穴从P型区域向N型区域注入，两者在P-N结附近复合释放出能量，产生光子。

这个过程被称为电致发光，LED的发光色彩和能量大小取决于P-N结材料的选择。

制造工艺：LED的制造工艺主要包括基片制备、外延生长、光刻、薄膜沉积、接触金属化、切割、封装等步骤。

基片制备是LED制造的第一步，常用的基片材料有蓝宝石、硅等。

外延生长通过气相沉积的方法，在基片上沉积一层P型或N型材料。

光刻是通过光刻胶和掩膜，在外延片上形成所需的模式。

薄膜沉积则用于改变材料的光学和电学性质，如增加透明度和反射率等。

接触金属化是为了使电流能均匀地流过整个芯片，提高LED的亮度和效率。

切割是将大面积的外延片切割成小芯片的过程。

最后，LED芯片会通过封装，保护和固定芯片，并将引线与外部电源连接。

LED的应用领域：1. 照明：由于LED的高效率、低功耗和长寿命，LED照明已经成为替代传统照明技术的主流选择。

LED灯泡、LED灯管、LED路灯等产品得到了广泛应用。

2. 显示：LED在平板显示器、电视、手机屏幕等领域被广泛采用。

由于LED的自发光特性和对比度较高，LED显示屏显示效果更为清晰、色彩更为鲜艳。

3. 通信：LED被用于光纤通信中的光源和光接收。

它具有高速调制、小尺寸、低功耗的特点，适用于高速、长距离的数据传输。

4. 传感：LED可以用作光电传感器，用于测量光强度、距离、颜色等参数。

例如，LED被应用在汽车行业的自动驾驶技术中，用于识别障碍物和交通标志。

总结：LED作为一种半导体器件，利用半导体原理将电能转化为光能。

Led生产简介LED（Light Emitting Diode，发光二极管）是一种能够将电能转化为光能的半导体器件，具有高亮度、低能耗、长寿命等优点。

因此，在各个领域得到广泛应用，包括照明、显示屏、汽车、通信等。

本文将介绍LED生产的流程以及其中的关键步骤。

LED生产流程LED生产包括以下主要步骤：1.晶片制造：晶片制造是LED生产的第一步，也是LED性能的关键决定因素。

晶片由半导体材料制成，通过特殊的工艺产生不同颜色的光。

晶片制造涉及材料混合、晶片生长、切割等步骤。

2.晶片测试：在晶片制造完成后，需要进行完整性测试。

这些测试通常包括电压测试、光通量测试以及色温测试等。

只有合格的晶片才能继续下一步的生产工艺。

3.封装：晶片制造后，需要将其封装成LED照明产品。

封装过程中，将晶片镶嵌在塑料模具中，并用导线连接到外部电路。

封装过程也涉及焊接、封装完整性测试等步骤。

4.光学设计：在封装完成后，需要进行光学设计，以优化LED的照明效果。

光学设计主要包括透镜的选择和安装，以及光线的散射和聚焦等。

5.性能测试：整个LED生产过程中，还需要对成品LED进行性能测试。

包括电气和光学性能的测试，以确保产品符合标准要求。

关键步骤LED生产中的几个关键步骤是晶片制造、封装和性能测试。

晶片制造晶片制造是整个LED生产过程中最为重要的步骤。

它决定了LED的性能和质量。

晶片制造的关键步骤包括：•材料混合：选择合适的半导体材料，通过特定比例的混合制备LED材料。

常用的材料有氮化镓（GaN）、砷化镓（GaAs）、磷化铟镓（InGaP）等。

•晶片生长：将混合好的材料通过蒸发、沉积等工艺生长成晶片。

晶片生长过程中，需要控制温度、气氛和其他参数，以确保晶片质量。

•切割：将大块的晶片切割成小尺寸的晶片。

切割过程需要精确控制，以保证每个晶片的尺寸和形状都符合要求。

封装封装是将晶片封装成LED产品的过程。

封装的关键步骤包括：•塑料模具制备：根据不同的LED产品设计，制造出与之相匹配的塑料模具。

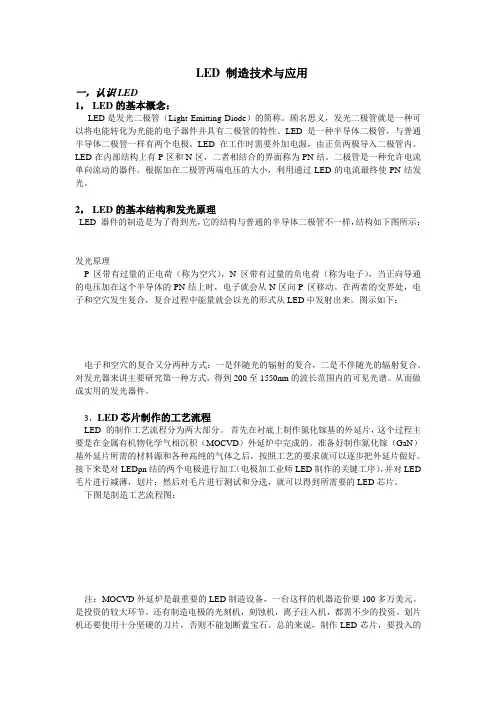

LED 制造技术与应用一，认识LED1，LED的基本概念：LED是发光二极管（Light Emitting Diode）的简称。

顾名思义，发光二极管就是一种可以将电能转化为光能的电子器件并具有二极管的特性。

LED是一种半导体二极管，与普通半导体二极管一样有两个电极。

LED在工作时需要外加电源，由正负两极导入二极管内。

LED在内部结构上有P区和N区，二者相结合的界面称为PN结。

二极管是一种允许电流单向流动的器件。

根据加在二极管两端电压的大小，利用通过LED的电流最终使PN结发光。

2，LED的基本结构和发光原理LED 器件的制造是为了得到光，它的结构与普通的半导体二极管不一样，结构如下图所示：发光原理P 区带有过量的正电荷（称为空穴），N区带有过量的负电荷（称为电子），当正向导通的电压加在这个半导体的PN结上时，电子就会从N区向P 区移动。

在两者的交界处，电子和空穴发生复合，复合过程中能量就会以光的形式从LED中发射出来。

图示如下：电子和空穴的复合又分两种方式：一是伴随光的辐射的复合，二是不伴随光的辐射复合。

对发光器来讲主要研究第一种方式，得到200至1550nm的波长范围内的可见光谱。

从而做成实用的发光器件。

3，LED芯片制作的工艺流程LED 的制作工艺流程分为两大部分。

首先在衬底上制作氮化镓基的外延片，这个过程主要是在金属有机物化学气相沉积（MOCVD）外延炉中完成的。

准备好制作氮化镓（GaN）基外延片所需的材料源和各种高纯的气体之后，按照工艺的要求就可以逐步把外延片做好。

接下来是对LEDpn结的两个电极进行加工（电极加工业师LED制作的关键工序），并对LED 毛片进行减薄，划片；然后对毛片进行测试和分选，就可以得到所需要的LED芯片。

下图是制造工艺流程图：注：MOCVD外延炉是最重要的LED制造设备，一台这样的机器造价要100多万美元。

是投资的较大环节。

还有制造电极的光刻机，刻蚀机，离子注入机，都需不少的投资。

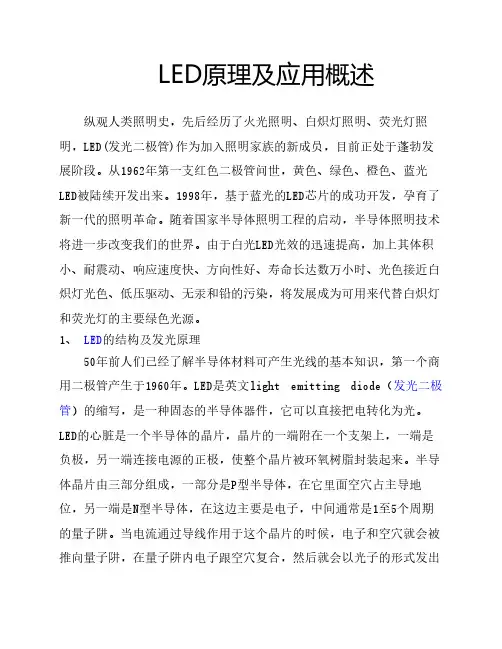

LED原理及应用概述纵观人类照明史，先后经历了火光照明、白炽灯照明、荧光灯照明，LED(发光二极管)作为加入照明家族的新成员，目前正处于蓬勃发展阶段。

从1962年第一支红色二极管问世，黄色、绿色、橙色、蓝光LED被陆续开发出来。

1998年，基于蓝光的LED芯片的成功开发，孕育了新一代的照明革命。

随着国家半导体照明工程的启动，半导体照明技术将进一步改变我们的世界。

由于白光LED光效的迅速提高，加上其体积小、耐震动、响应速度快、方向性好、寿命长达数万小时、光色接近白炽灯光色、低压驱动、无汞和铅的污染，将发展成为可用来代替白炽灯和荧光灯的主要绿色光源。

1、 LED的结构及发光原理50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年。

LED是英文light emitting diode（发光二极管）的缩写，是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

半导体晶片由三部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子，中间通常是1至5个周期的量子阱。

当电流通过导线作用于这个晶片的时候，电子和空穴就会被推向量子阱，在量子阱内电子跟空穴复合，然后就会以光子的形式发出能量。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

因此，只要有理想的半导体材料就可以制成各种光色的LED。

LED结构图如下图所示。

发光二极管的核心部分是由p型半导体和n型半导体组成的晶片，在p型半导体和n型半导体之间有一个过渡层，称为p-n结。

在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN结加反向电压，少数载流子难以注入，故不发光。

当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。

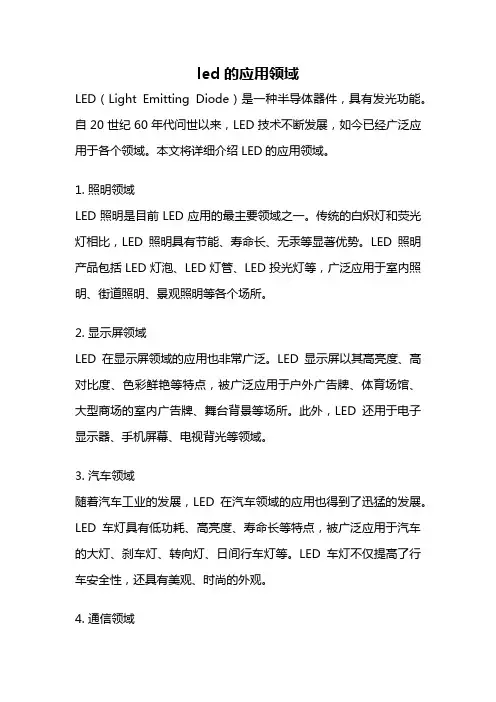

led的应用领域LED（Light Emitting Diode）是一种半导体器件，具有发光功能。

自20世纪60年代问世以来，LED技术不断发展，如今已经广泛应用于各个领域。

本文将详细介绍LED的应用领域。

1. 照明领域LED照明是目前LED应用的最主要领域之一。

传统的白炽灯和荧光灯相比，LED照明具有节能、寿命长、无汞等显著优势。

LED照明产品包括LED灯泡、LED灯管、LED投光灯等，广泛应用于室内照明、街道照明、景观照明等各个场所。

2. 显示屏领域LED在显示屏领域的应用也非常广泛。

LED显示屏以其高亮度、高对比度、色彩鲜艳等特点，被广泛应用于户外广告牌、体育场馆、大型商场的室内广告牌、舞台背景等场所。

此外，LED还用于电子显示器、手机屏幕、电视背光等领域。

3. 汽车领域随着汽车工业的发展，LED在汽车领域的应用也得到了迅猛的发展。

LED车灯具有低功耗、高亮度、寿命长等特点，被广泛应用于汽车的大灯、刹车灯、转向灯、日间行车灯等。

LED车灯不仅提高了行车安全性，还具有美观、时尚的外观。

4. 通信领域LED还在通信领域有着重要的应用。

由于LED具有高速调制的能力，可以用于光通信。

LED光通信具有体积小、功耗低、可靠性高等优点，被广泛应用于短距离的数据传输和室内无线通信。

5. 医疗领域LED在医疗领域也有着广泛的应用。

LED光源可以用于医疗设备，如手术室的照明设备、牙科设备的照明等。

LED光源具有无紫外线、无红外线、光色可调节等特点，对于医疗操作和病人的安全非常重要。

6. 农业领域LED在农业领域的应用也逐渐增多。

LED可以提供植物生长所需的光谱，对植物的生长和发育有着重要的影响。

LED植物生长灯可以用于植物的人工光照，使植物在无阳光的环境中也能正常生长。

此外，LED还可以与传感器结合，实现智能农业的发展。

7. 安防领域LED在安防领域的应用也越来越广泛。

LED具有高亮度、低功耗、长寿命等特点，非常适合用于安防监控系统中的夜视摄像头、警灯等设备。

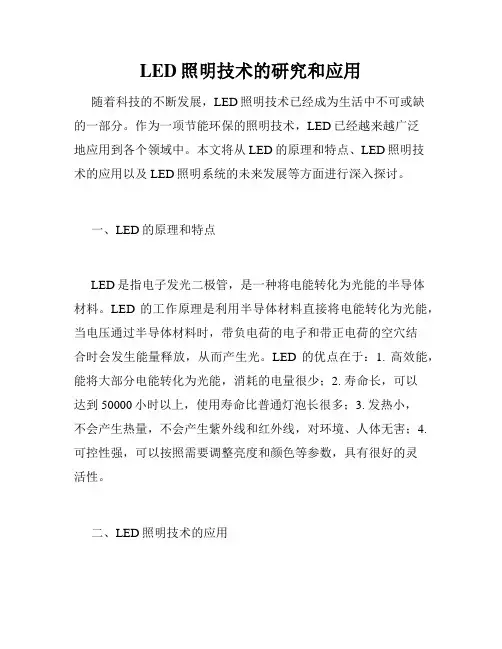

LED照明技术的研究和应用随着科技的不断发展，LED照明技术已经成为生活中不可或缺的一部分。

作为一项节能环保的照明技术，LED已经越来越广泛地应用到各个领域中。

本文将从LED的原理和特点、LED照明技术的应用以及LED照明系统的未来发展等方面进行深入探讨。

一、LED的原理和特点LED是指电子发光二极管，是一种将电能转化为光能的半导体材料。

LED的工作原理是利用半导体材料直接将电能转化为光能，当电压通过半导体材料时，带负电荷的电子和带正电荷的空穴结合时会发生能量释放，从而产生光。

LED的优点在于：1. 高效能，能将大部分电能转化为光能，消耗的电量很少；2. 寿命长，可以达到50000小时以上，使用寿命比普通灯泡长很多；3. 发热小，不会产生热量，不会产生紫外线和红外线，对环境、人体无害；4. 可控性强，可以按照需要调整亮度和颜色等参数，具有很好的灵活性。

二、LED照明技术的应用LED照明技术已经大规模应用到室内和室外照明领域中。

在室内照明方面，LED照明系统已经取代了传统的白炽灯和荧光灯，成为了照明主流。

LED灯泡的照明效果比传统灯泡更好，颜色更准确、更柔和，不会产生闪烁的情况。

此外，LED灯泡的光线方向性强，灯具设计更加简洁、时尚，灯具造型更加多样化，被广泛应用于家庭、商业场所等室内照明领域。

在室外照明方面，LED灯管和LED点光源被广泛用于路灯、景观、广告牌等领域。

由于LED灯泡的节能和环保特点，被越来越多的城市和企业采用，以达到节能减排、提升城市品位的目的。

LED照明技术的应用领域还在不断拓展，未来LED还将应用于汽车照明、清洁能源领域以及室外大屏幕等多个领域。

三、LED照明系统的未来发展LED照明技术的未来发展方向主要体现在以下几个方面：1. 更高效的LED芯片设计。

目前LED芯片的发光效率仍有提升空间，未来该技术可能会出现更高效、更稳定的LED芯片设计，以此提升LED灯泡的发光效率，减少能源消耗。

LED_百度百科LED百科名片LED英文单词的缩写，主要含义：LED = Light Emitting Diode，发光二极管，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光；LED = Large Electronic Display，大型电子展示；LED = Lupus erythematosus disseminatus，播散性红斑狼疮，一种慢性、特发性自身免疫病；led是lead的过去式和过去分词，意为“领导，带领”；俄罗斯Pulkovo机场的IATA代码。

本词条主要介绍发光二极管。

目录LED产品和相关小常识组成光通量发光强度亮度色温基本信息LED应用LED照明颜色 LED优点一、体积小二、耗电量低三、使用寿命长四、高亮度、低热量五、环保六、坚固耐用七、多变幻八、技术先进LED 缺点 LED显示技术发展 LED设计理念 LED的发光原理照明用白光LED LED的调光控制运作参数和效率参数测量标准 LED显示屏控制系统LED分类 LED应用于路灯有先天优势和劣势 LED应用的相关产品 LED产品“贵”的三大原因 1.国内企业没有核心技术 2.LED应用产品散热难 3.LED应用电源管理LED驱动电源九大性能特点要求 LED封装技术介绍 LED产业目前面临的一些问题 LED与LED可见光通讯技术 LED的重要参数释疑 LED焊接技术要求及操作注意事项 LED透镜填充硅胶过程LED产业链构成应用范围照明无线传输发展历史 LED照明国家标准LED产品和相关小常识组成LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

LED工艺概述LED（Light Emitting Diode）是一种能够发光的半导体器件，可以将电能转化为光能。

自20世纪60年代，LED技术以其高效、节能、环保等特点广泛应用于照明、显示屏幕、车辆等领域。

LED的制造过程中涉及多种工艺，本文将对LED工艺进行概述。

一、晶体生长工艺LED的核心是其芯片，而芯片的主要材料是大面积、高质量的单晶或多晶材料。

晶体生长工艺是制备高质量晶体的关键步骤。

目前，常用的晶体生长工艺有金属有机化学气相沉积（MOCVD）、金属有机化学气相沉积（MOCVD）、分子束外延（MBE）等。

1. MOCVD金属有机化学气相沉积是一种常用的热化学气相沉积技术，适用于生长LED自发光材料和外延层。

通过控制金属有机化合物、气体和底片的反应，使金属元素沉积在底片表面，逐渐形成晶体结构。

2. MBE分子束外延是一种高真空技术，通过束流中的分子和基片表面发生化学反应，使晶体结构生长。

MBE可以制备高质量的LED外延层，具有较低的杂质含量和较小的晶格失配。

二、晶片制备工艺晶片制备是将外延片切割成具有一定尺寸和电特性的晶片，用于LED器件的组装和封装。

主要包括晶片分离、切割、倒装、金属化等工艺步骤。

1. 晶片分离晶片分离是将外延片分离成单独的晶片。

常用的分离方法有手工切割、机械切割、激光切割等。

2. 切割晶片分离后，需要经过切割工艺，使其具有一定的厚度和尺寸。

切割工艺使用切割盘或刀片将晶片从外延片上切割出来。

3. 倒装倒装是将切割好的晶片倒置并粘附在导电基片上，形成LED器件的结构。

倒装工艺需要精确控制温度、压力和粘合剂的应用，确保倒装的质量和可靠性。

4. 金属化金属化工艺是在晶片的正面和背面涂覆金属材料，形成电极和引线。

金属化工艺需要考虑金属材料的附着性、导电性以及与其他材料的兼容性。

三、封装工艺LED芯片经过晶片制备后，需要进行封装工艺，将芯片保护在透明材料中，并提供电气和机械连接。

封装工艺包括荧光粉涂覆、注胶、焊盘印刷等步骤。

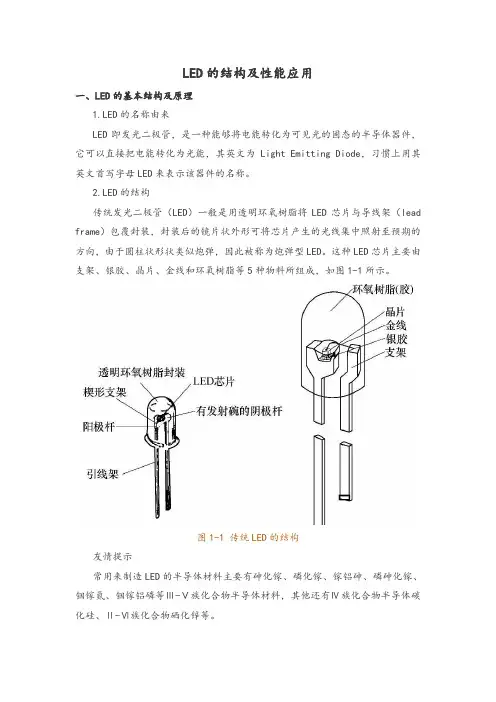

LED的结构及性能应用一、LED的基本结构及原理1.LED的名称由来LED即发光二极管，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电能转化为光能，其英文为Light Emitting Diode，习惯上用其英文首写字母LED来表示该器件的名称。

2.LED的结构传统发光二极管（LED）一般是用透明环氧树脂将LED芯片与导线架（lead frame）包覆封装，封装后的镜片状外形可将芯片产生的光线集中照射至预期的方向，由于圆柱状形状类似炮弹，因此被称为炮弹型LED。

这种LED芯片主要由支架、银胶、晶片、金线和环氧树脂等5种物料所组成，如图1-1所示。

图1-1 传统LED的结构友情提示常用来制造LED的半导体材料主要有砷化镓、磷化镓、镓铝砷、磷砷化镓、铟镓氮、铟镓铝磷等Ⅲ-Ⅴ族化合物半导体材料，其他还有Ⅳ族化合物半导体碳化硅、Ⅱ-Ⅵ族化合物硒化锌等。

应用技巧LED的内部结构是PN结半导体，芯片的P型半导体一侧为正极，N型半导体一侧为负极。

因此在使用时，“+”的一端接正极，“-”的一端接负极。

如图1-2所示，一般炮弹型的正极稍长，而大功率LED和SMD（表面贴装）型LED的负极有标记。

但须注意，产品在不同情况下，可能有所变化。

安装时，若正、负两极接错，不但灯不亮，而且还会损坏LED。

图1-2 LED引脚极性的识别3.LED的发光原理LED的基本结构主要由PN结芯片、电极和光学系统组成，是一种电致发光光源。

当外加一足够高的正向直流电压，电子和空穴将克服在P-N结处的势垒，分别流向P区和N区。

在P-N结处，电子和空穴相遇、复合，产生发光。

如图1-3所示为LED的发光原理图。

图1-3 LED发光原理示意图二、LED的种类1.LED发光管的分类目前，应用日渐普及的LED发光管品种很多，业界对LED分类的方法也比较多。

LED的几种常用分类方法见表1-1。

2.LED显示屏的分类（1）根据应用场所的不同，LED显示屏分为室内与室外两种。

led的应用领域LED（Light Emitting Diode）是一种半导体发光器件，具有高亮度、低功耗、长寿命等优点，广泛应用于各个领域。

本文将从室内照明、室外照明、显示屏、汽车照明、植物生长照明等方面介绍LED的应用领域。

一、室内照明随着LED技术的不断发展，LED灯具已成为室内照明的首选。

LED 灯具具有高效节能、寿命长、色彩丰富等特点，能够提供舒适的照明效果。

在家庭、办公场所、商业建筑等室内环境中，LED灯具可以替代传统的白炽灯和荧光灯，节约能源，降低电费支出。

二、室外照明LED的高亮度和抗震性能使其成为室外照明的理想选择。

LED路灯、景观灯、广告牌灯等已经在城市中广泛应用。

LED路灯具有节能、寿命长、光线均匀等特点，能够提供安全舒适的路面照明效果。

LED景观灯则可以通过不同的颜色和灯光效果，打造出独特的城市景观。

三、显示屏LED显示屏具有高亮度、大视角、色彩鲜艳等特点，广泛应用于室内外的信息发布、广告展示等场所。

在体育场馆、大型商场、车站等公共场所，LED显示屏可以实时显示各种信息，提供更好的观赏性和信息传递效果。

同时，LED显示屏的模组化设计也使得维护更加方便快捷。

四、汽车照明LED技术在汽车照明领域的应用也越来越广泛。

LED车灯具有高亮度、低功耗、寿命长等特点，不仅可以提供更好的照明效果，还能够提高行车安全。

目前，许多汽车制造商已经将LED大灯作为标配，并且LED日间行车灯、转向灯、刹车灯等也逐渐普及。

五、植物生长照明LED光源的可调光性和波长可控性，使其在植物生长照明领域具有独特优势。

LED植物生长灯可以根据植物对不同波长光的需求，提供适合的光照条件，促进植物的生长和发育。

这在农业种植、植物工厂等领域具有重要意义，可以提高作物产量和品质。

总结起来，LED的应用领域非常广泛，涵盖了室内照明、室外照明、显示屏、汽车照明、植物生长照明等多个领域。

随着LED技术的不断发展，LED的应用前景将会更加广阔。

LED照明技术的发展与应用一、LED照明技术的发展史随着科技的不断进步，照明技术也在不断地发展。

LED照明技术是近年来的一项热门技术，它也经历了很长的发展历史。

首先，LED照明技术的前身是半导体照明技术。

20世纪60年代，半导体照明技术在照明领域迎来了革命性的突破，开始了照明领域的革命。

但是，那个时候半导体照明技术所使用的发光材料并不是LED，而是气体放电体。

到了20世纪80年代初，LEP（light-emitting polymers）技术被发明，这项技术使用的是发光有机材料，比以前使用的气体放电体更加优秀。

但是，技术成本高昂，稳定性有待提高。

到了20世纪90年代初，LED技术才正式被应用于照明领域。

那个时候的LED技术仍然有很多问题，比如光通量不高、发光角度小、色彩不够丰富，但是随着LED技术的不断发展，这些问题逐渐被解决。

现在，LED照明技术已经成为照明领域的主流技术之一，其优点是节能、环保、寿命长、色彩丰富、光效高等。

二、LED照明技术的优点1.节能：LED灯可以把电能转化为光能的能力非常高，能量利用率可以达到80%以上，相对传统灯具，节能效果明显。

2.环保：LED灯不含汞等有害物质，绿色环保，在使用、生产、回收、处理等环节均比传统灯具更加环保。

3.寿命长：LED灯的寿命长达20,000小时以上，远远超过传统灯具的寿命，使用寿命长可以降低维修成本和更换次数。

4.色彩丰富：LED灯在颜色方面可以通过改变发光芯片的材料和结构来实现，可以实现多种颜色的变化。

5.光效高：LED灯的光效高，照明效果好，能够满足人们对照明品质的要求，同时还可以降低照明功率，节能效果显著。

三、LED照明技术的应用领域1.室内照明：LED灯在室内照明方面应用广泛，比如办公室、商场、超市、学校、医院、公共场所等，它们能够提供高品质的照明效果，同时还具有能耗低、光效高、环保等优点，因此在室内照明中得到了广泛应用。

2.户外照明：LED灯在户外照明领域同样应用广泛，比如道路照明、广场照明、景观照明、体育场馆照明等等。

led显示技术LED显示技术随着科技的不断发展，LED（Light Emitting Diode）显示技术在各个领域中得到了广泛的应用。

LED显示技术是一种以LED为光源的显示技术，经过多年的发展，现已成为主流的显示技术之一。

本文将介绍LED显示技术的原理、应用领域和发展趋势。

一、原理1. 发光二极管（LED）LED是一种直接将电能转化为光能的半导体器件。

当电流通过其正向时，电子和空穴在PN结附近的复合过程中释放出能量，产生光辐射，即发光现象。

与传统光源相比，LED具有体积小、功耗低、灯效高、寿命长等优点，并且可以发出多种颜色的光。

2. LED显示屏原理LED显示屏是将许多发光二极管组合在一起，通过控制电流的方式在矩阵中点亮相应的LED灯珠，从而形成图像。

按照发光方式的不同，LED显示屏可以分为点阵LED屏和面光源LED屏两种。

点阵LED屏是由许多发光二极管组成的像素点阵。

通过改变每个像素的亮度和颜色，可以实现不同的图像效果。

点阵LED屏常用于文字、图像和视频的显示。

面光源LED屏是由不同类型的发光二极管组成的，可以发出均匀、柔和的光源。

面光源LED屏广泛应用于舞台照明和大屏幕显示，能够实现高亮度、高对比度和高刷新率。

二、应用领域1. 室内显示屏LED室内显示屏一般用于商业展示、会议室、电影院等场所。

其主要特点是屏幕分辨率高、颜色饱和度高、对比度强，能够呈现出清晰、真实的图像效果。

2. 室外广告牌屏室外广告牌屏是一种大屏幕室外显示设备，广泛应用于商业广告、公共信息发布和城市交通导向等场所。

由于室外环境复杂，室外广告牌屏具有防水、防尘、抗风化、耐高温等特点。

3. 舞台秀场舞台秀场是一种高要求的应用场景，需要能提供高亮度、高对比度、大视角等特点的LED显示屏。

舞台秀场中的LED显示屏能够实现多种特殊效果，如色彩渐变、灯光亮度调节等。

4. 交通指示屏交通指示屏广泛应用于公路、铁路、地铁、机场等交通场所，用于发布交通信息、导航等功能。

LED 原理及应用介绍目录:一、 LED 原理、原材料组成及生产工艺 . (1)二、 LED 常见参数 . (2)三、 LED 应用 (4)四、 LED 产业发展历程及相关企业背景 . (6)一、 LED 原理、原材料组成及生产工艺1, LED 原理。

LED 是 Light Emitting Diode即发光二极管的缩写,最早于 1962年由 GE (General Electric Company研究人员 Nick Holonyak Jr.发明。

其 I-V 特性与普通二极管比较类似,所不同的是其内部 PN 结具有发光特性。

发光二极管的核心部分是由 P 型半导体和 N 型半导体组成的晶片,在 P 型半导体和 N 型半导体之间有一个过渡层, 即 PN 结。

当 PN 结导通时,两种不同的载流子:空穴和电子在不同的电极电压作用下从电极流向 PN 结。

当空穴和电子相遇而产生复合时,电子会跌落到较低的能阶,同时以光子的方式释放出能量,即辐射发光。

任何二极管都会有此发光的特性 (通常非可见光且发光效率非常低 ,不同的是发光二极管通过使用特殊的材料、特殊的工艺,使得 PN 结发光的效率提高,发光的频率一致,从而得到可使用的特定频率的光。

通常所说的 LED 是指能发出可见光的发光二极管。

2, LED 组成结构及原材料。

以普通直插式 LED 为例(如仪表上所用的 LED 指示灯 ,通常 LED 由以下几部分组成:支架、银胶、晶片、金线、环氧树脂外壳等。

其中支架主要起导电和支撑 LED 的作用,不同的 LED 使用的支架种类也不一样;银胶的作用主要是固定晶片以及导电,晶片是由能发光的半导体材料组成,是 LED 最核心的部分,晶片基本上决定了整颗 LED 的特性;金线的作用是连接晶片 PAD (焊垫与支架, 并使其能够导通。

环氧树脂的作用:保护 LED 的内部结构,可稍微改变LED 的发光颜色、亮度及角度。

如下图:LED 晶片又被称为Ⅲ -Ⅴ族晶片,主要是因为其成份是化学元素周期表上的Ⅲ族Ⅴ族的元素。

LED制造技术与应用Manufacturing technology and application of LED课程编号：07370090学分：1学时：15（其中：讲课学时：15 实验学时：上机学时：）先修课程：发光学与发光材料适用专业：无机非金属材料工程（光电材料与器件）教材：《LED制造技术与应用》，陈元灯主编，电子工业出版社，2009年10月第1版。

开课学院：材料科学与工程学院一、课程的性质与任务：LED是照明和显示技术中广泛应用的元器件，对LED相关技术的了解是将来从事光电行业工作的基础。

本门课程是一门讲授LED器件和相关技术的课程，是光电材料与器件专业的专业选修课。

通过对本门课程的学习，帮助学生了解目前主要的LED 制备技术及其发展趋势，开阔视野，激发学生对此领域的兴趣，促进学科交叉，激发创新，为今后从事相关科学研究和产品开发打下一定的基础。

本门课程的基本任务是：1、使学生了解各种LED器件及其优缺点。

2、使学生了解各种LED的基本原理。

3、让学生了解各种LED器件的制备和组装工艺。

二、课程的基本内容及要求：第一章认识LED1、教学内容（1）LED的基本概念；（2）LED芯片制作的工艺流程；（3）LED芯片的类型；（4）LED芯片的发展趋势；（5）大功率LED芯片。

2、基本要求了解LED的基本原理和制备工艺流程。

第二章LED封装1、教学内容（1）引脚式封装；（2）平面发光器件的封装；（3）SMD的封装；（4）食人鱼LED的封装；（5）大功率LED的封装。

2、基本要求了解各种LED的封装技术。

第三章白光LED的制作1、教学内容（1）制作白光LED；（2）白光LED的可靠性及使用寿命；（3）荧光粉；（4）RGB三基色合成白光LED的制作。

2、基本要求了解各种白光LED的实现技术及工艺流程。

第四章LED的技术指标和测量方法1、教学内容（1）LED的电学指标；（2）LED的光学指标；（3）电光转换效率；（4）LED的热学指标。

LED技术及应用LED元件在2005年的全球市场规模约为57.4亿美元，其中50%在日本，20%在台湾。

除了各种应用照明、户外建筑及手机背光源等应用外，业界正在积极找寻各种新应用。

本文介绍了LED的基本原理、技术趋势，以及市场动态。

LED产业趋势发光二极管(LED是利用光辐射原理来发光的，其发光颜色与制作材料有很密切的关系。

LED技术的开发，从早期的红光、绿光，一直到开发成功蓝光LED，才通过整合红、蓝、绿，或把蓝光荧光粉与黄色荧光粉混合，成为白光LED。

成功开发出白光LED的最大好处，是可以应用於多波长，让运用领域变得广泛而深远。

1、LED产业的发展早在1907年开始，人们就发现某些半导体材料制成的二极管在正向导通时有发光的物理现象，但生产出有一定发光效率的红光LED已是1969年了。

1994-1995年人们开发成功了蓝光LED，并在1998年实现了真正商品化。

2000-2002年间，研发人员不断追求成本效益，使LED成功打入手机背光源市场。

到今天，LED已生产了30多年，各种类型的LED、利用LED作二次开发的产品及与LED配套的产品(如白光LED驱动器)发展迅速，新产品不断上市，并已发展成为一种新型产业。

LED技术研发之路，最为人津津乐道的故事，就是开发蓝光LED时，碳化矽(SiC)与氮化镓(GaN)两大门派之争。

这也是许多研发团队辛勤投入开发蓝光LED元件时，必须痛苦抉择的两条截然不同的道路。

之前，全球许多大公司皆投入SiC研发，结果日本一家专门做荧光粉业务的公司——日本日亚化工公司(Nichia Chemical Industries Ltd.)的研发人员中村修二先生(Shuj Nakamura)於1994年和1995年，在氮化镓(GaN)研究方面获得重大突破，并取得震惊全球的专利。

这位研发人员的重大突破，引发了包括Sony及Toshiba等大厂的最高主管都出面为自己所做的错误决策导致技术落後而道歉。
