超声波检测基础知识简介超声波检测通常是指通过声波的反射、散射等物理现象对实物进行检测和分析的一种非破坏性检测技术。
超声波具有频率高、穿透力强、灵敏度高、特性稳定等优点，被广泛应用于工业、医学、环保等领域中。
超声波的基本原理超声波是指频率大于20kHz的声波。
超声波在物质中传播的速度受到物质密度、弹性模量和泊松比等因素的影响。
当超声波遇到物体表面或内部结构发生反射或散射时，会在探头中产生电信号，通过信号处理和分析，就可以获得物体的内部结构信息。
超声波探测技术超声波探测系统主要包含以下三个部分：超声发生器、超声探头和信号分析仪。
超声发生器负责产生超声波信号，超声探头负责将超声波信号传递到被测物体中，信号分析仪负责对超声波信号进行处理和分析。
超声波探测技术可以分为接触式和非接触式两种方式。
接触式超声波探测需要将超声探头直接贴附于被测物体表面，适用于对表面缺陷进行检测。
非接触式超声波探测通过传播空气中的超声波来检测物体内部结构，适用于一些特殊要求的场合。
超声波检测应用领域超声波检测技术被广泛应用于工业、医学、环保等领域。
在工业领域中，超声波检测技术可以用于检测金属、非金属材料的缺陷、变形等情况，被广泛应用于航空、汽车、管道等领域。
在医学领域中，超声波检测技术可以用于对人体内部组织器官进行检测和诊断，被广泛应用于心脏、腹部、肝脏等区域。
在环保领域中，超声波检测技术可以用于对大气、水等环境因素进行监测和分析。
超声波检测的优缺点超声波检测技术具有频率高、分辨率高、不破坏被测物体等优点。
同时，超声波检测技术也存在检测深度限制、检测结果易受表面状态影响等缺点。
因此，在选择超声波检测技术时，需要综合考虑其优缺点和适用场合。
超声波检测技术是一种非破坏性检测技术，具有广泛的应用领域和优点。
未来，随着科技的不断发展，超声波检测技术将会发挥更加重要的作用，为人们的生产生活带来更多的便利和贡献。
超声诊断学试题及答案一、单选题（每题2分，共20分）1. 超声波的频率范围是多少？A. 1-10 MHzB. 10-100 MHzC. 100-1000 MHzD. 1000-10000 MHz答案：A2. 下列哪项不是超声成像的基本原理？A. 反射B. 折射C. 散射D. 吸收答案：B3. 超声波在人体组织中的传播速度是多少？A. 1000-1500 m/sB. 1500-2000 m/sC. 2000-3000 m/sD. 3000-4000 m/s答案：B4. 多普勒效应在超声诊断中主要用于检测什么？A. 组织结构B. 血流速度C. 组织弹性D. 组织密度答案：B5. 超声造影剂的主要作用是什么？A. 提高图像分辨率B. 增强对比度C. 降低噪声D. 增加穿透力答案：B二、多选题（每题3分，共15分）1. 下列哪些是超声检查的适应症？A. 肝脏疾病B. 肾脏疾病C. 骨折D. 心脏疾病答案：ABD2. 超声波在医学诊断中的应用包括哪些？A. 产前检查B. 肿瘤诊断C. 骨折诊断D. 心脏功能评估答案：ABD3. 超声波检查的优点包括哪些？A. 无创性B. 实时性C. 可重复性D. 辐射性答案：ABC三、判断题（每题1分，共10分）1. 超声波在空气中的传播速度比在人体组织中快。
（对）2. 超声波的频率越高，其分辨率越高。
（对）3. 超声波不能穿透骨骼。
（错）4. 超声造影剂对人体有副作用。
（错）5. 超声波的多普勒效应可以用于检测胎儿的心跳。
（对）四、简答题（每题5分，共20分）1. 描述超声成像的基本原理。
答案：超声成像是利用超声波在人体组织中的反射、折射和散射等物理特性，通过接收反射回来的超声波信号，经计算机处理后形成图像，从而对组织结构进行观察和诊断。
2. 解释多普勒效应在超声诊断中的应用。
答案：多普勒效应是指当波源或观察者相对于介质运动时，观察者接收到的波频率与波源发出的频率不同的现象。

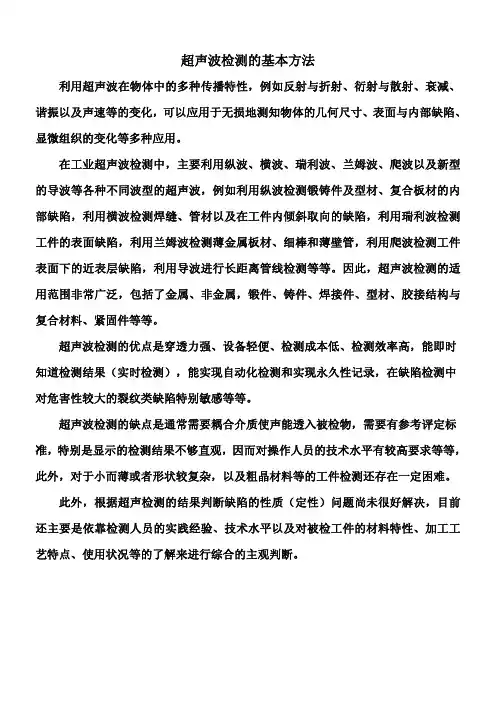

超声波检测的基本方法利用超声波在物体中的多种传播特性，例如反射与折射、衍射与散射、衰减、谐振以及声速等的变化，可以应用于无损地测知物体的几何尺寸、表面与内部缺陷、显微组织的变化等多种应用。
在工业超声波检测中，主要利用纵波、横波、瑞利波、兰姆波、爬波以及新型的导波等各种不同波型的超声波，例如利用纵波检测锻铸件及型材、复合板材的内部缺陷，利用横波检测焊缝、管材以及在工件内倾斜取向的缺陷，利用瑞利波检测工件的表面缺陷，利用兰姆波检测薄金属板材、细棒和薄壁管，利用爬波检测工件表面下的近表层缺陷，利用导波进行长距离管线检测等等。
因此，超声波检测的适用范围非常广泛，包括了金属、非金属，锻件、铸件、焊接件、型材、胶接结构与复合材料、紧固件等等。
超声波检测的优点是穿透力强、设备轻便、检测成本低、检测效率高，能即时知道检测结果（实时检测），能实现自动化检测和实现永久性记录，在缺陷检测中对危害性较大的裂纹类缺陷特别敏感等等。
超声波检测的缺点是通常需要耦合介质使声能透入被检物，需要有参考评定标准，特别是显示的检测结果不够直观，因而对操作人员的技术水平有较高要求等等，此外，对于小而薄或者形状较复杂，以及粗晶材料等的工件检测还存在一定困难。
此外，根据超声检测的结果判断缺陷的性质（定性）问题尚未很好解决，目前还主要是依靠检测人员的实践经验、技术水平以及对被检工件的材料特性、加工工艺特点、使用状况等的了解来进行综合的主观判断。
工业超声波检测方法的一般原理与分类一.根据采用超声波的种类分类（一）脉冲波法：超声波探头激发的是脉冲超声波，这是具有一定持续时间、按一定重复频率间歇发射的超声波，通常具有较大的频带宽度。
（1）脉冲波反射法：在超声波检测时，向被检对象发射脉冲超声波，利用超声波的反射特性，根据有无缺陷回波或工件底面反射回波、回波幅度的大小、回波信号数量、回波在示波屏时基线上的位置以及回波包络形状变化等对被检对象的质量情况进行评价。
超声波测距原理及影响测距精度的因素1 测距原理分析 (1)2 影响测距精度的因素 (2)3 信号传输过程分析及斜入射影响分析 (3)①接收超声脉冲信号波形的数学模型 (3)②发射角和入射角对接收信号的影响 (4)1 测距原理分析目前，超声波传感器广泛用作测距传感器，常作为一种辅助视觉手段与其他视觉工具（如CCD图像传感器）配合使用，可有效提高机器的视觉功能。
超声波发生器可分为两大类：一类是用电气方式产生超声波；一类是用机械方式产生超声波。
电气类包括压电型、磁致伸缩型和电动型等；机械类包括加尔统笛、液哨和气流旋笛等。
它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也有所不同，目前常用的是压电式超声波发生器。
压电式超声波发生器实际上是利用压电晶体的谐振来工作的，其外观结构与内部结构如图1和图2所示。
图1 超声波接收、发射头图2 超声波传感器内部结构该传感器有两个压电晶片和一个共振板，当其两极外加脉冲信号，且频率从等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板震动产生超声波。
反之，如果两电极间未外加电压，当共振板接受到超声波时，将迫使压电晶片振动，将机械能转换为电信号，这时它就成为超声波接收器了。
超声波发射器向某一方向发射超声波，在发射的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回，超声波接收器收到反射波就立即停止计时，超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离S，即：S （1）2/340t2 影响测距精度的因素除声速变化、噪声等影响因素外，声波在空气介质中声速的变化及散射，衰减的随机不均匀性，引起接受信号在幅度和时间轴上的起伏，是造成测距误差的一个主要原因。
图3所示为固定门限电平检测下由幅度起伏引起触发电路的信号前沿不同，所产生飞行时间（Time of flight）检测误差，起伏变化越大引起的误差就越大。
