改性剂对PA6树脂末端氨基含量的影响

再 引发接枝单体
℃时 的 半 衰
进 行 加 成 反 应 通 过计 算 期为 中进 行
, , ,
。
,
在
一
在
。
℃以 上 时 反 应 进 行 至
时残
享 哥 划 娜
留量 几 乎 为 零
实验在
。
型 双 螺杆挤 出机
反 应 挤 出 的停 留 时 间一 般 控 制 在
残 留量 很 少
可知 随着
,
,
从图
含量 的增 大 接枝 率
‘
八气 ,『 乙 〕 ,｝ 卫 口勺 了） 哎 勺
汀 尹
才
名
…
一
石
由图
,
和图
可知
,
在保持合 金体系的
、 勺 ,』
弹性 体不 变
时 改变
。
,
一
‘ 一
体 系力 学 性 能 随之 变化 用量 较高 的配方
为
对于
用 量较 为
一 一
,
口 已 ｝ ｝ 心 『 吕 （ ） 书 嫩 食 塔 侧
・
姗 勿
李 鱿 萄 研 于 哪 ｝
,
接枝产物 纯 化 将接枝产物 和 甲 苯加入加热溶解装置 中 在
,
以
也存在耐 强 酸强 碱性 差
、 、
、
干 态 和 低 温 冲击
。
℃下 回 流
,
冷 却 到 室 温 边 搅 拌边 缓 缓 加 人
,
,
强 度低 吸 水 率 大 不 透 明性 和 溶 解 性 差 等 缺 陷 为 了提 高
,
异丙 醇 搅 拌 时 间 约 为
。
,
缺
冲击
弹性 体含量

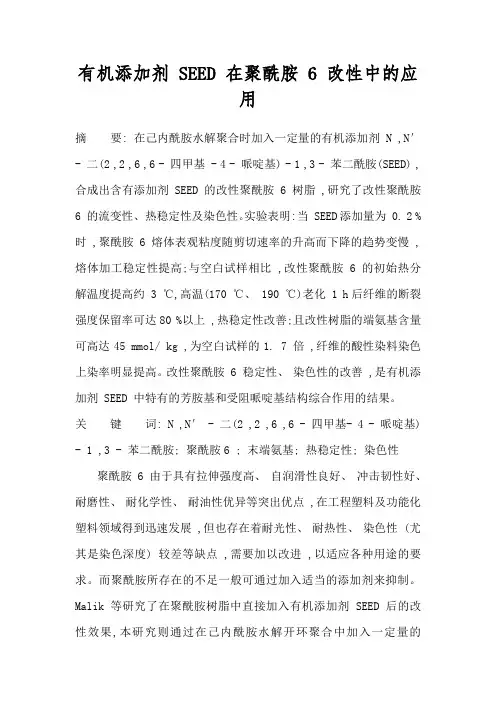

有机添加剂SEED 在聚酰胺6 改性中的应用摘要: 在己内酰胺水解聚合时加入一定量的有机添加剂 N ,N′- 二(2 ,2 ,6 ,6 - 四甲基 - 4 - 哌啶基) - 1 ,3 - 苯二酰胺(SEED) ,合成出含有添加剂 SEED的改性聚酰胺 6 树脂 ,研究了改性聚酰胺6 的流变性、热稳定性及染色性。

实验表明:当 SEED添加量为 0. 2 %时 ,聚酰胺 6 熔体表观粘度随剪切速率的升高而下降的趋势变慢 ,熔体加工稳定性提高;与空白试样相比 ,改性聚酰胺 6 的初始热分解温度提高约 3 ℃,高温(170 ℃、 190 ℃)老化 1 h后纤维的断裂强度保留率可达80 %以上 ,热稳定性改善;且改性树脂的端氨基含量可高达45 mmol/ kg ,为空白试样的1. 7 倍 ,纤维的酸性染料染色上染率明显提高。

改性聚酰胺 6 稳定性、染色性的改善 ,是有机添加剂 SEED 中特有的芳胺基和受阻哌啶基结构综合作用的结果。

关键词: N ,N′ - 二(2 ,2 ,6 ,6 - 四甲基- 4 - 哌啶基) - 1 ,3 - 苯二酰胺; 聚酰胺6 ; 末端氨基; 热稳定性; 染色性聚酰胺 6 由于具有拉伸强度高、自润滑性良好、冲击韧性好、耐磨性、耐化学性、耐油性优异等突出优点 ,在工程塑料及功能化塑料领域得到迅速发展 ,但也存在着耐光性、耐热性、染色性 (尤其是染色深度) 较差等缺点 ,需要加以改进 ,以适应各种用途的要求。

而聚酰胺所存在的不足一般可通过加入适当的添加剂来抑制。

Malik 等研究了在聚酰胺树脂中直接加入有机添加剂 SEED 后的改性效果,本研究则通过在己内酰胺水解开环聚合中加入一定量的SEED ,以合成出含有一定 SEED 含量的改性聚酰胺 6 树脂 ,并探了有机添加剂 SEED 在改善聚酰胺 6 的流变性、热稳定性及染色性等方面的作用效果。

1 实验部分1. 1 原材料及配方1. 1. 1 原材料己内酰胺(LA) ,日本东丽公司;蒸馏水(H2O) ,开环剂 ,实验室自制;间苯二甲酸( IPA) ,相对分子质量调节剂 ,化学纯 ,上海润捷化学试剂有限公司;苯甲酸(BIA) ,相对分子质量调节剂 ,分析纯 ,湖南湘中精细化学品厂;N ,N′ - 二(2 ,2 ,6 ,6 - 四甲基 - 4 - 哌啶基) - 1 ,3 -苯二酰胺,有机热稳定剂,汽巴精化(中国)有限公司。

ｓｕ ｉ ｄ ｅｆｃ ｆｆｅ ｉ ｌｚ ｒ ｕｓ ｇ ｎ ｈｅ ａ ｕ ｔ ｏ ｌｅ ｎ ｔ ｅ ｍｅ ｈ ｎｉａ ｒ ｐ ｒｉ ｓ ｏ ｔ ｄ ｅ ｆｅ ｔｏ ｘｂｉ ｅ ａ ｅ ａ ｄ ｔ ｍｏ ｎ ｆｆ ｌｒ ｏ ｈ ｃ ａ ｃ ｌ ｐ ｏ ｅ ｔｅ ｆＰＡ６． Ｆｏ ｎｄ ｔ ａ ｌ ｉ ｉ ｕ ｈ ｔ
ｇ ｎ ｓ２ ｅ ｔｗａ ５％ ， ｆｌｅ ｓ ｒ ｃ ｉｎ ｗａ ０％ ， ｔ ｅ ｃ ｍｐ ｓｔ’ ｃ ａ ｃ ｌｐ ｏ ｒｉ ｓｗａ ｈ ｅ ｔ ｉ ｌｒ ｍａ ｓｆａ ｔ ｓ３ ｏ ｈ ｏ ｏ ｉ Ｓ ｍｅ ｈ ｎｉａ ｒ ｐｅ ｔ ｓｔ ｅ ｂ ｓ ． ｅ ｅ
摘要 ：分别采用硫酸钡 、碳酸钙 、玻璃 微珠 、滑石粉 、云母 、硅灰 石 ６种填料填充 Ｐ ６ Ａ ，研究 了填料用 量和增 韧 剂用量对 Ｐ ６力学性能的影响 。研究发现 ，球状 晶体能提高 Ｐ ６冲击强度 ，而片状 晶体 能提高 Ｐ ６的拉伸 强度 、弯 Ａ Ａ Ａ 曲强度和弯 曲模量 。硫酸钡对 Ｐ ６韧性 的提高 有明显 的作用 ，而 云母粉 对 Ｐ ６刚性 的提高有 明显 的作用 。同时也 发 Ａ Ａ 现 ，增 韧剂质量分数在 ２ ％时 ，填料质量分数 在 ３ ％时 ，复合材料 的力 学性 能最好 。 ５ ０
关 键 词 ：尼 龙 ６ ；填充 改 性 ；增 强 改 性 ；球 状 晶体 ；片 状 晶 体 中 图 分 类 号 ：Ｔ ３ ３ ６ Ｑ ２ ． 文 献 标 识 码 ：Ａ 文 章 编 号 ：１０ ５ ７ （０ ９ Ｓ ０ ３ ０ ０ ５— ７ ０ ２０ ） １— ０ ３— ３
Ｓ ｕ ｙ ｏ ｎ ｕ ｎ ｅ ｏ ｌ ｎｇ Ｍ ａ ｅ ｉｌＴｙ ｅ ｎ ｓ ｇ ｎ ｔ ｅ Ｍ ｅ ｈａ ｉ ａ ｏ ｅ ｔｅ ｆＰＡ６ ｔ ｄ ｎ Ｉ ｆ ｅ ｃ ｆＦｉ ｉ ｌ ｌ ｔ ｒａ ｐ ｓ ａ ｄ Ｄｏ ａ ｅ ｏ ｈ ｃ ｎ ｃ ｏ ｌｎ ６； Ｆｉ ｅ ｄ ｆｃ ｔ ｎ； Ｅｎ ａ ｅ ｄｉ ｃ ｔｏ ｌ ｄ Ｍｏ ｉ ａ ｉ ｌ ｉ ｏ ｈ ｎｃ ｄ Ｍｏ ｆ ａｉ ｎ； Ｃｒ ｓａ ｌ ； ｙ ｓａ ｌ ｋ ｉ ｙ ｔｌＢａｌ Ｃｒ ｔｌＦ ａ ｅ

改性PA6的合成改性PA6的合成摘要：聚酰胺6（PA6）是一种常见的合成材料，具有优异的物理和化学性质，广泛应用于汽车、纺织品、电子、建筑等领域。

然而，由于PA6本身的一些限制，如机械性能、耐候性、摩擦性能等方面的不足，越来越多的研究已经聚焦于改性PA6的合成，以提高其性能。

本文综述了改性PA6的合成研究进展和发展趋势，涉及改性剂种类、添加方式、反应条件等关键因素的影响，并提出了一些展望和未来的研究方向。

关键词：改性聚酰胺6，合成，性能，改性剂，添加方式1.引言聚酰胺6（PA6）是一种常见的工程塑料，由已二元酸与已二元胺以开环聚合法制备而成。

PA6具有良好的力学性能、耐热性、耐磨损性、化学稳定性和耐臭氧性，并且易于加工成为各种形状。

因此，PA6具有广泛的应用前景，尤其是在汽车、电子和建筑等领域。

然而，PA6在某些方面的性能还有待提高。

例如，PA6的摩擦性能和耐候性都比较差，使其在一些应用场合难以满足要求。

此外，PA6的热稳定性较差，容易分解和变质。

因此，研究如何改善PA6的性能已成为一个热门的研究领域。

2.改性剂种类为了改进PA6的性能，可以向PA6中添加不同的改性剂。

常用的改性剂有以下几种：（1）碳纤维：碳纤维具有高强度、高模量、耐腐蚀等特点，可以显著提高PA6的机械性能和热稳定性。

（2）纳米粒子：纳米粒子可以在PA6中形成纳米复合材料，具有优异的力学性能、导电性能和耐热性，可以提高PA6的性能。

（3）韧化剂：韧化剂可以提高PA6的韧性和耐冲击性能，同时减少PA6的脆性。

（4）填料：填料可以提高PA6的强度和刚度，减少热膨胀系数和收缩率，并降低制造成本。

3.添加方式改性剂的添加方式对PA6的性能也有很大的影响。

常见的添加方式有以下几种：（1）熔融混合：将改性剂和PA6一起加入分散剂，通过熔融混合的方法将两者混合均匀，再通过注塑成型的方式制备成型品。

（2）原位聚合法：在制备PA6的过程中添加改性剂，通过原位反应结合聚合来形成PA6改性材料。
