风机效率曲线摘要：1.风机效率曲线的概念和作用2.风机效率曲线的绘制方法3.风机效率曲线的特点和影响因素4.风机效率曲线的应用和优化正文：风机效率曲线是描述风机在运行过程中，风量与风机能耗之间关系的曲线。
通过风机效率曲线，我们可以了解风机的性能、工作状态以及节能潜力。
风机效率曲线的绘制方法主要是通过实验和模拟计算。
1.风机效率曲线的概念和作用风机效率曲线反映了风机在不同风量下的运行效率。
通常情况下，风机效率曲线呈现出一个倒U 型，即在某一风量下，风机效率最高。
这个风量称为最佳风量。
当风机运行在最佳风量时，风机的能耗最低，运行效率最高。
风机效率曲线的概念和作用主要体现在以下几个方面：（1）评估风机性能：通过比较实际运行中风机的效率与理论最大效率，可以评估风机的性能优劣。
（2）指导运行调整：根据风机效率曲线，可以调整风机运行参数，使其在最佳风量下运行，降低能耗。
（3）优化风机设计：通过分析风机效率曲线的特点和影响因素，可以为风机设计提供优化方向。
2.风机效率曲线的绘制方法风机效率曲线的绘制方法主要包括实验法和模拟计算法。
（1）实验法：通过实际测量风机在不同风量下的风压、功率等参数，然后计算出效率，最后用图表表示。
（2）模拟计算法：利用流体力学、热力学等理论，通过计算机模拟计算风机在不同工况下的性能参数，进而得到效率曲线。
3.风机效率曲线的特点和影响因素风机效率曲线的特点主要表现在其倒U 型和最佳风量。
影响风机效率曲线的因素较多，主要包括：风机的类型、尺寸、转速、空气密度、风速、工作温度等。
4.风机效率曲线的应用和优化风机效率曲线在实际应用中，可以为风机运行、管理和优化提供依据。
例如，在运行过程中，可以根据风机效率曲线调整风机的运行参数，使其在最佳风量下运行；在管理过程中，可以通过分析风机效率曲线，评估风机的性能和运行状况；在优化设计过程中，可以根据风机效率曲线的特点和影响因素，为风机设计提供优化方向。

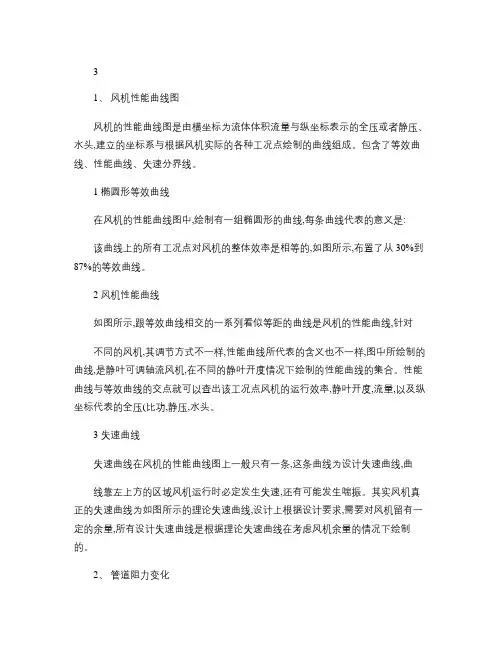

31、风机性能曲线图风机的性能曲线图是由横坐标为流体体积流量与纵坐标表示的全压或者静压、水头,建立的坐标系与根据风机实际的各种工况点绘制的曲线组成。
包含了等效曲线、性能曲线、失速分界线。
1 椭圆形等效曲线在风机的性能曲线图中,绘制有一组椭圆形的曲线,每条曲线代表的意义是:该曲线上的所有工况点对风机的整体效率是相等的,如图所示,布置了从30%到87%的等效曲线。
2 风机性能曲线如图所示,跟等效曲线相交的一系列看似等距的曲线是风机的性能曲线,针对不同的风机,其调节方式不一样,性能曲线所代表的含义也不一样,图中所绘制的曲线,是静叶可调轴流风机,在不同的静叶开度情况下绘制的性能曲线的集合。
性能曲线与等效曲线的交点就可以查出该工况点风机的运行效率,静叶开度,流量,以及纵坐标代表的全压(比功,静压,水头。
3 失速曲线失速曲线在风机的性能曲线图上一般只有一条,这条曲线为设计失速曲线,曲线靠左上方的区域风机运行时必定发生失速,还有可能发生喘振。
其实风机真正的失速曲线为如图所示的理论失速曲线,设计上根据设计要求,需要对风机留有一定的余量,所有设计失速曲线是根据理论失速曲线在考虑风机余量的情况下绘制的。
2、管道阻力变化1沿程阻力根据图上所提供的TB 工况点,可以做出一条过一点与TB 点的二次曲线,这条曲线是改造前的管网曲线,如图所示。
但烟气温度下降后,是否需要对曲线做一个修正:原曲线:221121m c v q P q ϕϕρ== 改造后的曲线: 222222m c v q P q ϕϕρ==ϕ值是由管道的形状,长度,面积,粗糙度等确定,锅炉在同样的工况下运行时其烟气质量流量相等。
因此改造前后曲线的关系为:2221121122c c v P P q ρρϕρρ⎛⎫⎛⎫== ⎪⎪⎝⎭⎝⎭112221212212222122m v v v v c v c v q q q q q P q P q ρρρρρρϕρρϕ=⨯=⨯=⎛⎫⎛⎫= ⎪⎪⎝⎭⎝⎭=因此证明,由于温度引起的风机变化后的工况点落在原管网曲线上,当测出相应温度下的体积流量后,查得的风机工况点已经包含了由温度引起的改变量,所以不需要对管网曲线进行修正。

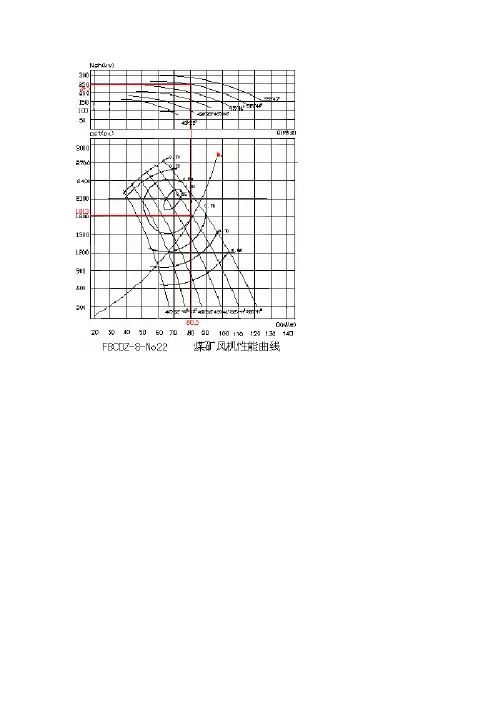

用以表示通风机的主要性能参数(如风量L、风压H、功率N及效率η)之间关系的曲线称为风机特性曲线或风机性能曲线。
为了使用方便，将H—L曲线、N—L曲线、η—L曲线画在同一图上。
下图为4—72 No5离心式通风机在转速2 900r／min时的特性曲线。
4—72No5离心式通风机特性曲线在通风除尘系统工作的风机，即使在转速相同时，在不同阻力的系统中它所输送的风量也可能不相同。
系统的阻力小时，要求风机的风压低，输送的风量就大；反之，系统阻力大，要求的风压高，输送的风量就小。
因此，用一种工况下的风量和风压，来评定风机的性能是不够的。
例如，风压为1 000Pa时，4—7 2No5风机可输送风量18 000m3／h；但当风压增到3000Pa时，输送的风量就只有1 000m3/h。
为了全面评定风机的性能，就必须了解在各种工况下风机的风压和风量，以及功率、效率与风量的关系。
这就是为什么要通过风机性能试验做出风机特性曲线的原因所在。
通风机制造工厂对生产的风机，根据实验预先做出其特性曲线，以供用户选择风机时参考。
有些风机产品样本，不但列出特性曲线图，而是还提供性能表格。
下表列出了4—72离心式通风机的部分性能数据。
从特性曲线图可以看出，在一定转速下，风机的效率随着风量的改变而变化，但其中必有一个最高效率点刁一。
相应于最高效率下的风量、风压和轴功率称为。
此范围风机的最佳工况，在选择风机时，应使其实际运转效率不低于0．9ηmax称为风机的经济使用范围。
下表中列出的8个性能点(工况点)，均在风机的经济使用范围内。
4—72 型离心式通风机性能表(摘录)正确选择风机，是保证通风系统正常、经济运行的一个重要条件。
所谓正确选择风机，主要是指根据被输送气体的性质和用途选择不同用途的风机；选择的风机要满足系统所需要的风量，同时风机的风压要能克服系统的阻力，而且在效率最高或经济使用范围内工作。
具体选择方法和步骤如下：1．根据被输送气体的性质，选用不同用途的风机。
