一、半导体物理知识大纲核心知识单元 A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）半导体中的电子状态（第 1 章）半导体中的杂质和缺陷能级（第 2 章）核心知识单元 B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）半导体中载流子的统计分布（第 3 章）半导体的导电性（第 4 章）非平衡载流子（第 5 章）核心知识单元 C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）半导体光学性质（第10 章）半导体热电性质（第11 章）半导体磁和压阻效应（第12 章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。
主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge 和 GaAs 的能带结构。
在 1.1 节，半导体的几种常见晶体结构及结合性质。
（重点掌握）在 1.2 节，为了深入理解能带的形成，介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在 1.3 节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4 节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。
（重点掌握）在 1.5 节，介绍回旋共振测试有效质量的原理和方法。
（理解即可）在 1.6 节，介绍 Si 、Ge 的能带结构。
（掌握能带结构特征）在 1.7 节，介绍Ⅲ -Ⅴ族化合物的能带结构，主要了解GaAs 的能带结构。
（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。

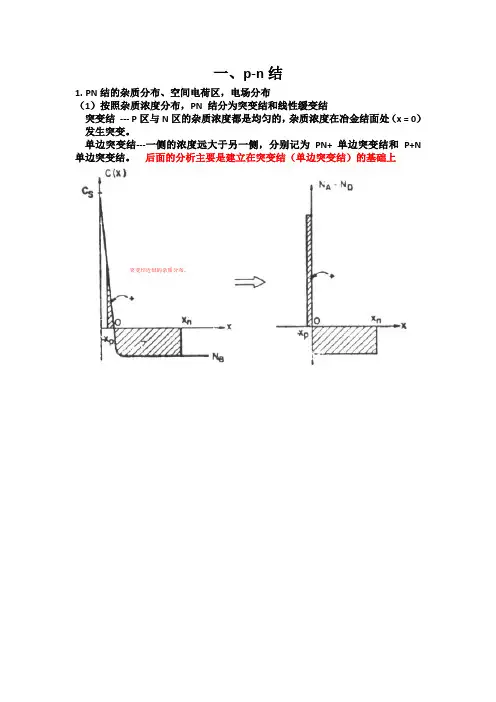

一、p-n结1.PN结的杂质分布、空间电荷区，电场分布（1）按照杂质浓度分布，PN 结分为突变结和线性缓变结突变结--- P区与N区的杂质浓度都是均匀的，杂质浓度在冶金结面处（x = 0）发生突变。
单边突变结---一侧的浓度远大于另一侧，分别记为PN+ 单边突变结和P+N 单边突变结。
后面的分析主要是建立在突变结（单边突变结）的基础上突变结近似的杂质分布。
线性缓变结--- 冶金结面两侧的杂质浓度均随距离作线性变化，杂质浓度梯 a为常数。
在线性区()N x ax=-()常数=-=dxNNda ad线性缓变结近似的杂质分布。
空间电荷区：PN结中，电子由N区转移至P区，空穴由P区转移至N区。
电子和空穴的转移分别在N区和P区留下了未被补偿的施主离子和受主离子。
它们是荷电的、固定不动的，称为空间电荷。
空间电荷存在的区域称为空间电荷区。
（2）电场分布2.平衡载流子和非平衡载流子（1）平衡载流子--处于非平衡状态的半导体,其载流子浓度为n0和p0。
（2）非平衡载流子--处于非平衡状态的半导体，其载流子浓度也不再是n0和p0（此处0是下标），可以比他们多出一部分。
比平衡状态多出来的这部分载流子称为非平衡载流子3. Fermi 能级，准Fermi 能级，平衡PN结能带图，非平衡PN结能带图(1)Fermi 能级:平衡PN结有统一的费米能级。
（2）当pn结加上外加电压V后，在扩散区和势垒区范围内，电子和空穴没有统一的费米能级，分别用准费米能级。
（3）平衡PN结能带图（4）非平衡PN结能带图（5）热平衡PN结能带图C E F E i E V E电荷分布－－－耗尽区3. pn 结的接触电势差/内建电势差VD （PN 结的空间电荷区两端间的电势差）5. 非平衡PN 结载流子的注入和抽取6. 过剩载流子的产生与复合（1）正偏复合电流：正偏压使得空间电荷层边缘处的载流子浓度增加，以致pn>ni2。
这些过量载流子穿越空间电荷层，使得载流子浓度可能超过平衡值，预料在空间电荷层中会有载流子复合发生，相应的电流称为空间电荷区复合电流。
