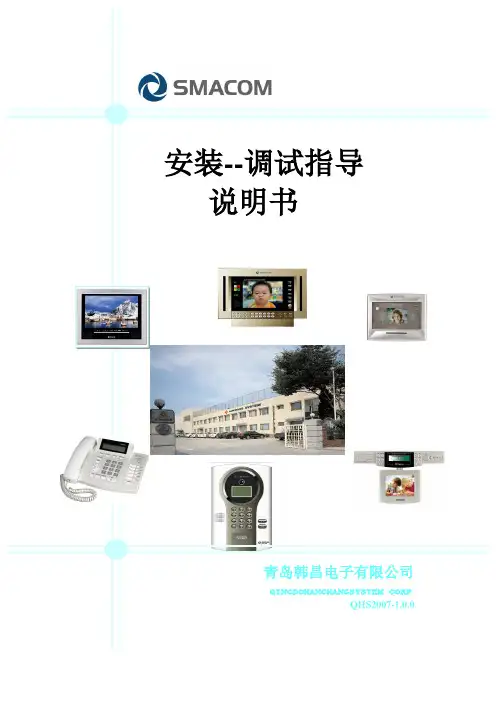

安装--调试指导说明书青岛韩昌电子有限公司QINGDOHANCHANGSYSTEM CORPQHS2007-1.0.0目录目录 0前言 (2)设备简介 (3)管理机使用说明（5300系统） (3)1. 系统介绍 (3)2. 管理机各部位说明 (4)3. 使用说明 (5)管理机使用说明（7300系统） (12)1. 系统介绍 (12)2. 管理机各部位说明 (13)3. 使用说明 (13)4. 系统设置 (15)单元门口主机 (24)1. 系统介绍 (24)2. .............................................................................................. 门口机QHS-5600/6400各部位说明 .. (24)3使用说明 (25)4. .................................................................................................. 单元门口机QHS-6400/5600设置方法 (26)5 •安装方法 (37)小区门口机 (38)1. 系统介绍 (38)2. ..................................................................................... 门口机QHS-6200各部位说明 .. (39)3. ...................................................................... 使用说明394. .............................................................................................. 小区门口机QHS-6200设置方法 (40)5. 安装说明 (46)QHS系统线材规格 (51)技术支持： (57)调试编程简要方法： (59)冃U 言首先，感谢各贵公司采用我公司智能化弱电系统中楼宇对讲设备可视对讲QHS系统。

楼宇对讲安装方法详细说明书楼宇对讲即在楼宇建筑中起通话作用的一种设备，也称可视门铃。

通俗的说，楼宇对讲就是指你们家的门铃系统，我们常说楼宇对讲、可视门铃、可视对讲、对讲门铃等几个词语，都是同一个意思，即指一套访客对讲管理系统（一套包含软件、硬件及售后服务的人性化管理访客操作系统）。

今天小编给大家带来的是楼宇对讲的安装方法：供大家参考学习楼宇对讲的单元主机功能：是单元楼入口的访客管理操作平台，为进入单元楼的一道程序。

1、访客通过单元主机呼叫欲访问的用户，从而实现双向对讲、身份确认等工作程序；2、访客通过单元主机呼叫管理中心机的保安人员，从而实现双向对讲、身份确认等工作程序；3、用户通过单元主机呼叫管理中心机的保安人员，从而实现双向对讲、身份确认等多种服务程序；4、用户通过单元主机操作该用户家中的各类探测报警器；5、用户通过单元主机，用密码为自己打开单元主机的电控锁；6、系统通过单元主机，向用户与各访客发布管理信息；7、系统显示相应的字符，提示用户的操作，实现人性化的人机界面；楼宇对讲的单元主机显示安装：单元主机是访客系统中不可缺少的一部份，是守护单元楼的一道安全保护程序；从这套访客系统的出生以将来，都不会被替换与取代！单元主机的显示：一般分为数码管显示与液晶显示！1、数码管显示为普通的功能操作使用，主要显示输入的房号、密码等数字字符；2、液晶显示为智能型单元主机显示，主要显示输入的房号、密码、提示操作的信息、管理信息等智能化的信息资源；3、不管分哪种显示，一般的键盘分两种，直按式（操作简单，明了，但容量小）；数码式（操作灵活，容量大）；单元主机的安装一般分两种：1、埋墙式安装：这类的单元主机自带预埋安装盒，可以埋墙或埋柱安装，也可以装在门上，多数为先固定预埋盒，再安装其它部份，维护方便；2、普通安装：这类的单元主机不带预埋盒，适应于安装在单元门上，不适应于安装在墙体或柱上，维护、拆卸相对困难；楼宇对讲的室内分机1、楼宇对讲室内分机的功能：是用户的操作平台，依据功能与外形，有多种分类，各厂家的型号外形也不一样！1、用户通过室内分机接听房门机、单元主机、围墙机与管理机的呼叫，并双向对讲等完成服务程序；2、用户通过室内分机为围墙机、单元主机、房门机遥控开锁；3、用户通过室内分机监视房门机、单元门主机前的图像；4、用户通过室内分机呼叫小区中的任意联网用户，并与之双向对讲通话；5、用户通过室内分机呼叫管理中心机的保安人员，并与之对向对讲通话；6、室内分机为联动报警探测器撤、布防，完成报警探测器的工作安排，并将实时警情传递到管理中心动机；7、室内分机拥有存储功能！能够接收、显示，并存储各警种的使用情况与小区的管理信息，供用户随时查询；8、用户通过室内分机向其它的用户发送信息与双向可视对讲，在用户室内分机上面上网冲浪等工作（此功能是未来功能，大规模的流行至少还要五至十年时间）；楼宇对讲的室内机一般为壁挂式或嵌入式现在壁挂式为主！嵌入式为辅！壁挂式的安装简单，只需要在欲安装的墙上先固定挂机板，再装分机接好线，挂上即可；嵌入式先在墙上打一预留孔洞，再固定分机的挂板或预埋盒，最后将室内分机接线装好。

韩昌QHS系统可视对讲培训资料2009版深圳韩昌电子有限公司 熊思凡韩昌可视对讲培训资料一．系统的基本架构1. 韩昌QHS 系统的主要架构为：室内分机—隔离器--单元门口机—管理中心机四个级别。

在特殊的情况下分为：室内分机—隔离器—单元门口机—转换器—副管理机或围棋机—中心管理机几个级别。

二．系统功能V4/8K V4/8K V4/8K QHS-5600主单元门口机 QHS-5600副单元门口机 VSA-101 V4/8K V4/8K V4/8KQHS-5600副单元门口机VSA-101 QHS-5500转换器 QHS6200围墙机 QHS-5300 管理机 QHS-5600主单元门口机韩昌QHS采用多级结构管理，可实现99个组团、99个副分管理中心，小区主管理总容量为54000户；联网总线为RS485通讯，采用三通道通话、双路视频布线方式，使同一系统内住户与门口机、住户与管理机、住户与住户三路同时呼叫通话（非同一住户），信息畅通无阻；通话电路各设备采用优质进口继电器，安全稳定性高；采用软编码方式能适合各种特殊的门牌号码和幢号；各联网通讯端口加有DSA301等防雷管，起到防雷的作用；系统单元主机和小区门口机还具有支持在线升级功能，能将最新的软件发布到各个设备里进行更新三．各设备主要电路元件对照1.QHS-5600单元门口机电路位置元件名称芯片型号U1 CPU主芯片ATMEGA128U2 住户端通讯芯片75176U3 中心端通讯芯片75176R1.R2 住户端通讯保护电阻150欧姆电阻R5.R6 中心端通讯保护电阻150欧姆电阻SD2.SD3.SD4 住户端通讯保护防雷管P6KE18C双向二极管SD1.SD5.SD6 中心端通讯保护防雷管P6KE18C双向二极管端口对照表：端口位置端口名称数据线作用CON1 至中心机8芯数据端口（线序为从上向下1至8）1.2为通讯数据线；3.4为分机与门口机音频线5.6为分机与管理机音频线7.8为户户通音频线CON2 至住户（隔离器）8芯数据端口（线序为从下向上1至8）1.2为通讯数据线；3.4为门口机与分机音频线；5.6为分机与管理机音频线；7.8为户户通音频线CON3 至副门口机8芯数据 1.2 为副门口机与住户通讯数据线；3.4为副门口机与管理机音频线5.6为副门口机与分机音频线；7.8为副门口机与管理机通讯数据线2.QHS-5300管理机电路位置元件名称芯片型号U16 副管理机端口（T1口）通讯芯片75176U17 （联网）单元门口机端口（T2口）通讯芯片75176 R10.R11 副管理机端通讯保护电阻150欧姆电阻R12.R13 （联网）单元门口机端通讯保护电阻150欧姆电阻端口对照表：端口位置端口名称数据线作用T1 去副管理机8芯数据（水晶头触点朝上从左至右1到8）2.1为通讯数据线；3.4为副管理机与门口机音频线；5.6为副管理机与分机音频线；7.8为T2 （联网）门口机8芯数据（水晶头触点朝上从右至左1到8）2.1为通讯数据线；3.4为管理机与门口机音频线；5.6为管理机与分机音频线；7.8为3.QHS-V4/8K隔离器电路位置元件名称芯片型号U1 CPU主芯片AT89S52U3 信息存储芯片24C02U4 主干线通讯芯片75176U5 分户通讯芯片75176R6.R7 主干线通讯保护电阻150欧姆电阻R8.R9 分户通讯保护电阻150欧姆电阻SD1.SD2.SD3 主干线通讯保护防雷管P6KE18C双向二极管SD4.SD5.SD6 住户端通讯保护防雷管P6KE18C双向二极管端口对照表：端口位置端口名称数据线作用LINE IN 主干8芯数据线进端口（从上到下1至8）1.2为主干线通讯数据线；3.4为分机与门口机音频线；5.6为分机与管理机音频线；7.8为户户通音频线LINE OUT 主干8芯数据线出端口 1.2为主干线通讯数据线；3.4为分机与门口机音频线；5.6为分机与管理机音频线；7.8为户户通音频线CON4.5.6.7.8.9.10.11 分机数据8芯端口 1.2为分机通讯数据线；3.4为分机与门口机音频线；5.6为分机与管理机音频线；7.8为户户通音频线4．QHS-6200M围墙机/QHS-6400单元门口机电路位置元件名称芯片型号U1 CPU主芯片ATMEGA128U2 住户端通讯芯片75176U3 中心端通讯芯片75176R1.R2 住户端通讯保护电阻150欧姆电阻R6.R7 中心端通讯保护电阻150欧姆电阻SD2.SD3.SD4 住户端通讯防雷管P6KE18C双向二极管SD1.SD5.SD6 中心端通讯防雷管P6KE18C双向二极管端口对照表：端口位置端口名称数据线作用CON10（HOME）至住户（隔离器）8芯数据端口（水晶头触点朝下从右至左1到8）1.2为通讯数据线；3.4为门口机与分机音频线；5.6为分机与管理机音频线；7.8为户户通音频线CON3（MASTER）至中心机8芯数据端口（水晶头触点朝下从右至左1到8）1.2为通讯数据线；3.4为分机与门口机音频线 5.6为分机与管理机音频线7.8为户户通音频线CON12（S-LOBBY）至副门口机8芯数据 1.2 为副门口机与住户通讯数据线；3.4为副门口机与管理机音频线5.6为副门口机与分机音频线；7.8为副门口机与管理机通讯数据线5.QHS-5500转换器和QHS-5300Z管理器电路位置元件名称芯片型号U1 CPU主芯片ATMEGA128U2 联网门口机端通讯芯片75176U3 中心端通讯芯片75176U4 围墙机端通讯芯片75176R1.R2 联网门口机端通讯保护电阻150欧姆电阻R5.R6 中心端通讯保护电阻150欧姆电阻R9.R10 围墙机端通讯保护电阻150欧姆电阻SD1.SD2 联网门口机端通讯防雷管P6KE18C双向二极管SD3.SD4 中心端通讯防雷管P6KE18C双向二极管SD5.SD6 围墙机端通讯防雷管P6KE18C双向二极管四．各设备操作说明1.QHS-5600单元门口机进入编辑状态：* # （同时按）8282 （能听到“di “的一声）设置单元号： 1 + 1 + 1 +（4位单元号）+ 管理室+ 呼叫退出设置固有尾号： 1 + 1 + 2 +（2位固有号10）+ 管理室+ 呼叫退出（副门口机为11 12）设置开门时间： 1 + 1 + 3 + 1 +（开门时间）+ 管理室+ 呼叫退出设置住户开门密码：1 + 2 + 2 + 1 +（卡的ID）+ 管理室+（4位住户呼号）（4位密码）+ 管理室+ 呼叫退出删除住户开门密码： 1 + 2 + 2 + 2 + （卡的ID）+ 呼叫退出开门方法：# + 四位密码+ 四位住户号+ #设置公共开门密码： 1 + 1 + 3 + 2 + 1 +（4位新密码）+ 管理室+ 呼叫退出删除公共开门密码： 1 + 1 + 3 + 2 + 2 + 呼叫退出开门方法：# + 四位密码+ #注意：住户密码和公共密码切换，是把公共密码删除，这时为住户密码。
