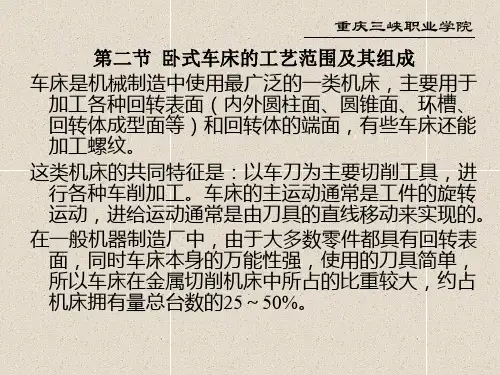

第二节卧式车床的工艺范围及其组成解析

重庆三峡职业学院
传动链中换臵机构的传动比一经确定，就可根据运 动平衡式计算出机床执行件的运动速度或位移量。 要实现机床所需的运动，CA6140型卧式车床的传动 系统需具备以下传动链：实现主运动的主传动链； 实现螺纹进给运动的螺纹进给传动链； 实现纵向进给运动的纵向进给传动链； 实现横向进给运动的横向进给传动链； 实现刀架快速退离或趋近工件的快速空行程传动链。
重庆三峡职业学院
CA6140型卧式车床的主轴部件在结构上做了较 大改进，由原来的三支承结构改为两支承结构； 由前端轴向定位改为后端轴向定位。前轴承为 P级精度的双列短圆柱滚子轴承，用于承受径 向力。后轴承为一个推力球轴承和角接触球轴 承，分别用于承受轴向力和径向力。
重庆三峡职业学院
主轴的轴承的润滑都是由润滑油泵供油，润滑油通 过进油孔对轴承进行充分润滑，并带走轴承运转 所产生的热量。为了避免漏油，前后轴承均采用 了油沟式密封装臵。主轴旋转时，依靠离心力的 作用，把经过轴承向外流出的润滑油甩到轴承端 盖的接油槽里，然后经回油孔流回主轴箱。 主轴上装有三个齿轮，前端处为斜齿圆柱齿轮， 可使主轴传动平稳，传动时齿轮作用在主轴上的 轴向力与进给力方向相反，因此可减少主轴前支 承所承受的轴向力。
重庆三峡职业学院
二、CA6140型卧式车床传动系统分析
机床的加工过程中，需要有多少个运动就应该有多 少条传动链。所有这些传动链和它们之间的相互 联系就组成了一台机床的传动系统。分析传动系 统也就是分析各传动链，分析各传动链时，应按 下述步骤进行： （1）根据机床所具有的运动，确定各传动链两端件。 （2）根据传动链两端件的运动关系，确定计算位移 量。 （3）根据计算位移量及传动链中各传动副的传动比， 列出运动平衡式。 （4）根据运动平衡式，推导出传动链的换臵公式。

• → 相当于从III轴获得较高转速
• 传动路线(关系推导)如下:
扩大导程传动路线示意:
• 此时，主轴Ⅵ至轴Ⅸ间的传动比U扩为:
•
而车削常用螺纹时,主轴Ⅵ与轴Ⅸ间的传动
比为1。这表明，当螺纹进给传动链其它调整(操
控)情况不变时，作上述调整可使主轴与丝杠间的
传动比增大4倍或16倍，从而车出的螺纹导程也相
• 注意：
• 主轴反转时,轴Ⅰ--Ⅱ的传动比大于正转时的传
动比，所以反转转速高于正转。主轴反转主要用 于车螺纹时退回刀架。在不断开主轴和刀架间传 动链的情况下退刀，使刀架退至起始位置，采用 较高转速，可以节省辅助时间。
二、进给传动链
功用——使刀架实现纵
向及横向移动变速与换向。
传动原理图
它包括车螺纹进给运动传 动链和机动进给运动传动
运动：车床的主运动是由工件 的旋转运动实现的；进给运动则 由刀具的直线移动完成的。 分类：卧式、立式、转塔、仿 形、自动和半自动、专门化车床 （曲轴、凸轮轴车床、铲齿车床） 数控车床。 所用刀具：车刀、钻头、扩孔 钻、铰刀、丝锥等； 加工精度：经济加工精度 IT8~IT7,表面粗糙度Ra1.25~2.5。
•
U倍为轴ⅩⅤI到轴ⅩⅦ间变速机构的可变传动
比，共4种:
上述四种传动比成倍数关系排列。这种变速机构 称为增倍机构，简称增倍组。
车削米制（右旋）螺纹的运动平衡式为：
式中：L----螺纹导程（对于单线螺纹为螺距P），单 位为mm；
u基---轴ⅩⅣ--ⅩV间基本螺距机构传动比； u倍---轴ⅩⅤI--ⅩVIII间增倍机构的传动比。 K---螺纹头数；
• 换向装置
观看视频动画
• 轴II →轴III • 通过三对齿轮副(22/58,30/50,39/41) → 轴III

车床的工艺范围
1 车床工艺
车床是一种很常用的机床，主要用于加工大型外圆面、外螺纹、
槽形、孔形以及相关辅助表面等。

车床是切削加工中使用最多、应用
最广泛的机床之一，它可以加工出精度较高、比表面精度更高的零件，适用于制造机构的整体部件和零件的制造，也可以用于精密仪器和其
他小型精密机械部件的制造，常用于制造机床、各种泵、减速机、发
动机、喷气式发动机和飞机发动机零部件、轴承阳轮等。

2 车床工艺范围
（1）旋转类零件工艺：加工圆柱面、圆筒面、小锥柱体、各种螺纹、圆弧类表面。

（2）非旋转类零件工艺：加工各种槽形、各种孔形，如中心孔、
各面多孔、开口尺寸不同的孔，以及各面的开口尺寸不一的孔等。

（3）装配工艺：车削完的件，可以进行装配，如装配中心孔、定
位面和拉孔等。

（4）修整工艺：修整车床加工出来的零件表面，使其满足要求的
比表面精度。

3 车床工艺优势
（1）车床加工的零件表面精度能达到h6〜h8级，是其他机床加
工方式所不及的，也是工艺加工的必要且重要的准则；
（2）车床切削尺寸可预测，精度高，加工精度可达到±0.02毫米；
（3）车床在加工大型零件、复杂形状零件和机械零极值加工上的
优势更是显而易见；
（4）车床安全可靠，能节约大量的费用和人力成本；
（5）车床加工后的零件表面精度高，对于对精密要求较高的零件，车床加工更加可靠。

车床是一种多功能的机床，它可以根据不同工件的加工要求，采
用多种不同的刀具加工出精度高、质量好的工件。

车床可以大大减少
工作时间、节省材料，是加工精密、质量高的零件的首选机床。

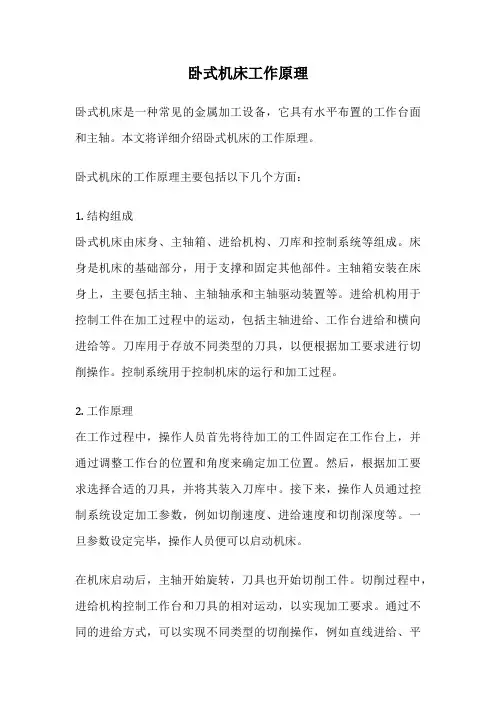

卧式机床工作原理卧式机床是一种常见的金属加工设备，它具有水平布置的工作台面和主轴。

本文将详细介绍卧式机床的工作原理。

卧式机床的工作原理主要包括以下几个方面：1. 结构组成卧式机床由床身、主轴箱、进给机构、刀库和控制系统等组成。

床身是机床的基础部分，用于支撑和固定其他部件。

主轴箱安装在床身上，主要包括主轴、主轴轴承和主轴驱动装置等。

进给机构用于控制工件在加工过程中的运动，包括主轴进给、工作台进给和横向进给等。

刀库用于存放不同类型的刀具，以便根据加工要求进行切削操作。

控制系统用于控制机床的运行和加工过程。

2. 工作原理在工作过程中，操作人员首先将待加工的工件固定在工作台上，并通过调整工作台的位置和角度来确定加工位置。

然后，根据加工要求选择合适的刀具，并将其装入刀库中。

接下来，操作人员通过控制系统设定加工参数，例如切削速度、进给速度和切削深度等。

一旦参数设定完毕，操作人员便可以启动机床。

在机床启动后，主轴开始旋转，刀具也开始切削工件。

切削过程中，进给机构控制工作台和刀具的相对运动，以实现加工要求。

通过不同的进给方式，可以实现不同类型的切削操作，例如直线进给、平面进给和螺旋进给等。

同时，控制系统会根据设定的参数监控加工过程，并在必要时进行调整，以确保加工质量。

3. 加工特点卧式机床具有许多优点。

首先，由于工作台的水平布置，操作人员可以更方便地固定和调整工件，提高工作效率。

其次，由于主轴箱和进给机构的布置，卧式机床能够进行多种类型的切削操作，包括平面铣削、立铣、钻削和镗削等。

此外，卧式机床还具有加工精度高、切削稳定和加工范围广等优点。

总结起来，卧式机床是一种重要的金属加工设备，其工作原理主要包括结构组成、工作原理和加工特点等方面。

了解卧式机床的工作原理有助于我们更好地使用和维护机床，并提高加工效率和质量。
