3 电气设备绝缘试验技术

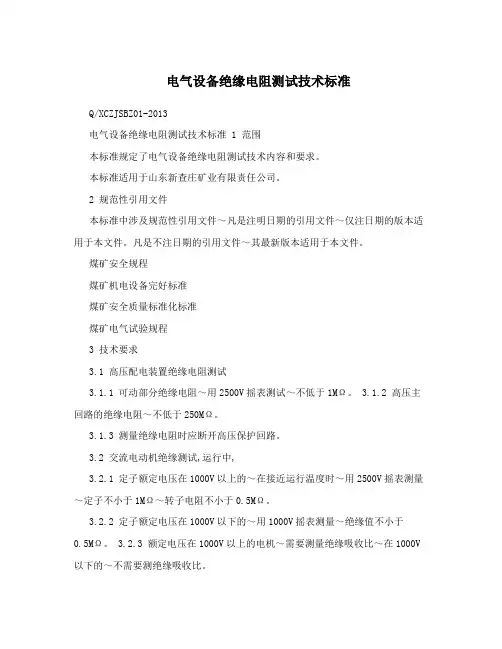

电气设备绝缘电阻测试技术标准Q/XCZJSBZ01-2013电气设备绝缘电阻测试技术标准 1 范围本标准规定了电气设备绝缘电阻测试技术内容和要求。

本标准适用于山东新查庄矿业有限责任公司。

2 规范性引用文件本标准中涉及规范性引用文件～凡是注明日期的引用文件～仅注日期的版本适用于本文件。

凡是不注日期的引用文件～其最新版本适用于本文件。

煤矿安全规程煤矿机电设备完好标准煤矿安全质量标准化标准煤矿电气试验规程3 技术要求3.1 高压配电装置绝缘电阻测试3.1.1 可动部分绝缘电阻～用2500V摇表测试～不低于1MΩ。

3.1.2 高压主回路的绝缘电阻～不低于250MΩ。

3.1.3 测量绝缘电阻时应断开高压保护回路。

3.2 交流电动机绝缘测试,运行中,3.2.1 定子额定电压在1000V以上的～在接近运行温度时～用2500V摇表测量～定子不小于1MΩ～转子电阻不小于0.5MΩ。

3.2.2 定子额定电压在1000V以下的～用1000V摇表测量～绝缘值不小于0.5MΩ。

3.2.3 额定电压在1000V以上的电机～需要测量绝缘吸收比～在1000V 以下的～不需要测绝缘吸收比。

3.2.4 绝缘吸收比可判断电阻绝缘绕组应受潮～其吸收比系数R60/R15应不小于1.3～其中R15分别表示兆欧表摇60s、15s时的绝缘电阻比值。

3.3 交流电动机修复后绝缘电阻测试3.3.1 修复后电机测量绕组相与相、相与地之间的绝缘电阻～对于绕线式转子电动机～还应测量转子绕组的绝缘电阻。

3.3.2 对于额定电压在500V以下的电机用500V摇表测量～500V，3000V之间的电机用1000V摇表,3000V以上的电机用2500V的摇表。

Q/XCZJSBZ01-20133.3.3 500V以下的电机～修复后的绝缘电阻不低于1 MΩ～500V以上的电机～修复后绕组的绝缘电阻不低于5 MΩ。

3.3.4 修复后的大容量电机～还应测试绝缘吸收比。

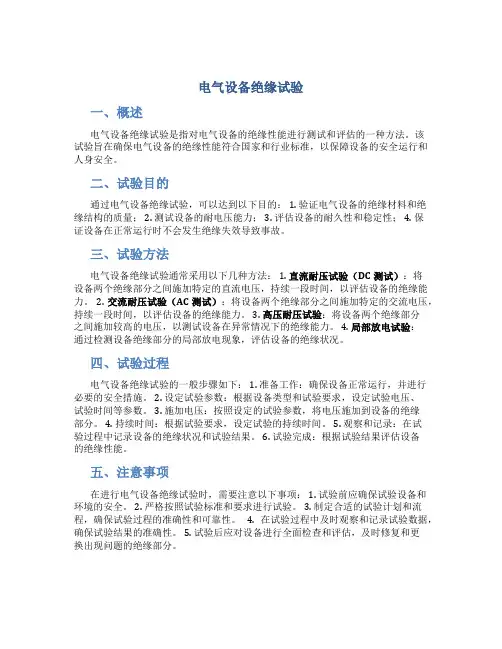

电气设备绝缘试验一、概述电气设备绝缘试验是指对电气设备的绝缘性能进行测试和评估的一种方法。

该试验旨在确保电气设备的绝缘性能符合国家和行业标准，以保障设备的安全运行和人身安全。

二、试验目的通过电气设备绝缘试验，可以达到以下目的： 1. 验证电气设备的绝缘材料和绝缘结构的质量； 2. 测试设备的耐电压能力； 3. 评估设备的耐久性和稳定性； 4. 保证设备在正常运行时不会发生绝缘失效导致事故。

三、试验方法电气设备绝缘试验通常采用以下几种方法： 1. 直流耐压试验（DC测试）：将设备两个绝缘部分之间施加特定的直流电压，持续一段时间，以评估设备的绝缘能力。

2. 交流耐压试验（AC测试）：将设备两个绝缘部分之间施加特定的交流电压，持续一段时间，以评估设备的绝缘能力。

3. 高压耐压试验：将设备两个绝缘部分之间施加较高的电压，以测试设备在异常情况下的绝缘能力。

4. 局部放电试验：通过检测设备绝缘部分的局部放电现象，评估设备的绝缘状况。

四、试验过程电气设备绝缘试验的一般步骤如下： 1. 准备工作：确保设备正常运行，并进行必要的安全措施。

2. 设定试验参数：根据设备类型和试验要求，设定试验电压、试验时间等参数。

3. 施加电压：按照设定的试验参数，将电压施加到设备的绝缘部分。

4. 持续时间：根据试验要求，设定试验的持续时间。

5. 观察和记录：在试验过程中记录设备的绝缘状况和试验结果。

6. 试验完成：根据试验结果评估设备的绝缘性能。

五、注意事项在进行电气设备绝缘试验时，需要注意以下事项： 1. 试验前应确保试验设备和环境的安全。

2. 严格按照试验标准和要求进行试验。

3. 制定合适的试验计划和流程，确保试验过程的准确性和可靠性。

4. 在试验过程中及时观察和记录试验数据，确保试验结果的准确性。

5. 试验后应对设备进行全面检查和评估，及时修复和更换出现问题的绝缘部分。

六、结论通过电气设备绝缘试验，可以评估电气设备的绝缘状况，并发现潜在的绝缘失效问题。

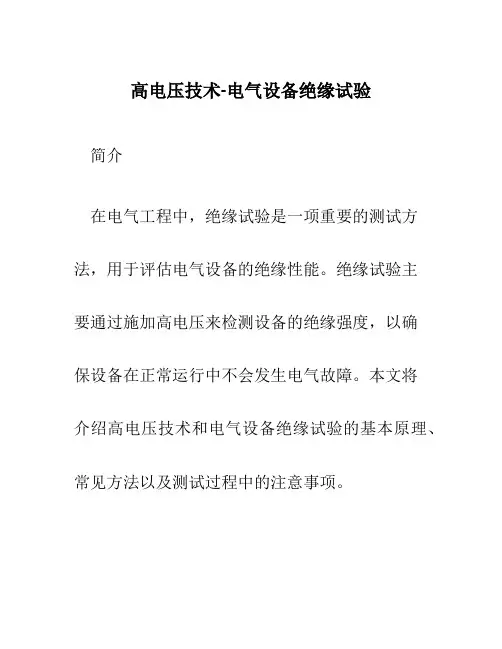

高电压技术-电气设备绝缘试验简介在电气工程中，绝缘试验是一项重要的测试方法，用于评估电气设备的绝缘性能。

绝缘试验主要通过施加高电压来检测设备的绝缘强度，以确保设备在正常运行中不会发生电气故障。

本文将介绍高电压技术和电气设备绝缘试验的基本原理、常见方法以及测试过程中的注意事项。

基本原理高电压试验是一种用于检测电气设备绝缘强度的测试方法。

在正常工作条件下，电气设备应具备足够的绝缘性能，以防止漏电、短路等故障发生。

绝缘试验的基本原理是通过施加高电压来产生电气场，检测设备绝缘系统是否能够耐受其引起的电压应力，以判断其绝缘性能是否符合要求。

常见方法直流高电压试验直流高电压试验是最常用的绝缘试验方法之一。

在这种试验中，直流电源通过绝缘试验变压器施加高电压，对设备的绝缘系统进行测试。

直流高电压试验可以根据需要进行不同的试验模式，如耐受电压试验、击穿电压试验等。

交流高电压试验交流高电压试验是另一种常见的绝缘试验方法。

与直流高电压试验不同，交流高电压试验主要考察设备的耐受能力。

在交流高电压试验中，试验变压器将电源交流电压升高到所需值，通过试验设备的绝缘系统施加高电压，以评估其绝缘性能。

脉冲高电压试验脉冲高电压试验是一种对设备绝缘性能进行更严格检测的方法。

脉冲高电压试验通过产生短暂的高电压脉冲，模拟一些特殊工作条件下的电压冲击，以评估绝缘系统对电压冲击的响应能力。

测试过程及注意事项进行电气设备绝缘试验时，需要按照一定的测试过程和注意事项进行操作，以确保测试结果的准确性和可靠性。

1.准备工作：首先需要准备所需的试验设备和试验电源，确保其正常工作状态。

同时，还需要检查试验设备的接地情况，确保试验过程的安全。

2.样品准备：将待测试的电气设备放置在试验装置中，确保设备与试验装置之间的绝缘良好，并连接试验电源。

3.设定试验参数：根据测试要求，设定试验电压、试验时间等参数。

在直流高电压试验中，还可以根据需要设定耐受时间和击穿电压等参数。

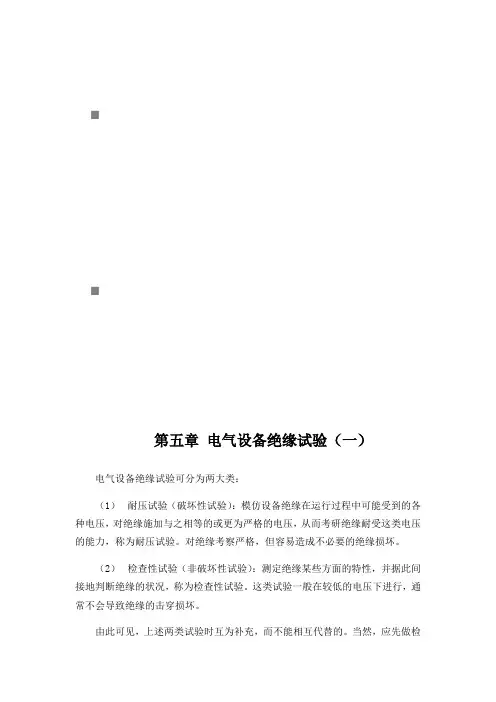

⏹⏹第五章电气设备绝缘试验（一）电气设备绝缘试验可分为两大类：（1）耐压试验（破坏性试验）：模仿设备绝缘在运行过程中可能受到的各种电压，对绝缘施加与之相等的或更为严格的电压，从而考研绝缘耐受这类电压的能力，称为耐压试验。

对绝缘考察严格，但容易造成不必要的绝缘损坏。

（2）检查性试验（非破坏性试验）：测定绝缘某些方面的特性，并据此间接地判断绝缘的状况，称为检查性试验。

这类试验一般在较低的电压下进行，通常不会导致绝缘的击穿损坏。

由此可见，上述两类试验时互为补充，而不能相互代替的。

当然，应先做检查性试验，据此再确定耐压试验的时间和条件。

5-1 测定绝缘电阻绝缘电阻是反映绝缘性能的最基本的指标之一，通常都用兆欧表测量绝缘电阻。

其工作原理图可参考图5-1-1。

通常兆欧表的量程为500V、1000V、2500V、5000V等。

图5-1-1 兆欧表原理电路图如图5-1-2是用兆欧表测套管绝缘的接线图，兆欧表对外有三个接线端子，测量时，线路端子（L）接被试品的高压导体；接地端子（E）接被试品外壳或地；屏蔽端子（G）接被试品的屏蔽环或别的屏蔽电极。

图5-1-2 用兆欧表测套管绝缘的接线图如前所述，一般电介质都可以用图1-4-2所示的等效电路图来表示。

图中，串联之路RP —CP代表电介质的吸收特性，如绝缘良好，则最终Rlk和RP的值都很大，稳定的绝缘电阻值也很高。

反之，绝缘受潮时，则不仅最后稳定的电阻很低，而且还会很快达到稳定值。

因此，也可以用绝缘电阻随时间而变化的关系来反映绝缘的状况。

通常用时间为60s和15s时所测得的绝缘电阻值之比，称为吸收比K，即K=R60/R15如绝缘良好，则此值应大于1.3~1.5。

对于某些容量较大的电气设备，其绝缘的极化和吸收的过程很长，上述的吸收比K还不能充分反映绝缘吸收过程的整体。

此时可增测极化指数PP=R10min /R1min如绝缘良好，则此值应大于1.5~2.0。

测量绝缘电阻可以有效发现下列缺陷：（1）总体绝缘质量欠佳；（2）绝缘受潮；（3）两极间有贯穿性的导电通道；（4）绝缘表面情况不良。
