OptiX2500+(Metro3000)电源监控单元更换说明

OptiX2500+(Metro3000)设备安装流程图与安装准备1.OptiX2500+(Metro3000)设备的整个安装流程如图1-1所示。

图1-1设备安装流程图外置式单板参见第6.4节设备安装准备参见第1章开始在防静电地板上安装机柜参见第3章是否在防静电地板上安装机柜 在水泥地面上安装机柜参见第4章组件安装参见第6章电缆安装与布放参见第7章尾纤安装与布放参见第8章机柜门安装参见第9章结束单板安装参见第6.1节机柜加固参加第5章E3/T3/E4/STM-1/以太网电缆安装与布放参见第7.2节告警电缆安装与布放参见第7.4节电源线和地线安装与布放参见第7.1节否机柜侧门安装参见第9.1节机柜前后门安装参见第9.2节机柜标签粘贴参见第9.3节子架安装参见第2章是否需要现场安装子架参见第6.2节E1中继电缆安装与布放参见第7.3节风机盒安装否是是参见第6.3节参见第6.3节公务电话安装TDA/COA 安装时钟/网管电缆安装与布放参见第7.5节2.安装准备1）安装工具仪表工程安装使用的工具仪表清单如0所示。

表1-1安装需要工具仪表清单分类工具通用工具丈量划线工具长卷尺、直尺(1米)、水平仪、记号笔、粉斗、铅笔打孔工具冲击钻、配套钻头若干、吸尘器1个紧固工具一字螺丝刀、十字螺丝刀、套筒扳手(M5)、梅花扳手(M6)双梅花扳手或双开口扳手(10-12-公制)钳工工具尖嘴钳、斜口钳、老虎钳、手电钻、锉刀、手锯、撬杠、橡胶锤辅助工具毛刷、镊子、裁纸刀、皮老虎、电烙铁、焊锡丝、叉子、梯子专用工具防静电手套、防静电手腕、扭力矩扳手、剥线钳、压线钳水晶头压线钳、打线刀、光衰耗器仪表万用表、500伏兆欧表(测绝缘电阻用)、地阻测量仪、误码仪、光功率计、SDH分析仪仪表必须经过严格校验，证明合格后方能使用。

2）环境和接地检查机房环境检查良好的机房环境是传输设备稳定工作的基础。

建议在施工前仔细阅读“附录A 设备运行环境要求”，并对机房环境进行检查。

OptiX2500+(Metro3000)定位故障之替换法介绍
替换法是判断和定位故障的方法之一。

1.概述
替换法就是使用一个工作正常的物件去替换一个被怀疑工作不正常的物件，从而达到定位故障、排除故障的目的。

这里的物件，可以是一段线缆、一个设备或一块单板。

2.替换法的应用
替换法既适用于排除传输外部设备的问题，如光纤、中继电缆、交换机、供电设备等；也适用于故障定位到单站后，用于排除单站内单板的问题。

3.替换法实际应用举例
如错误！未找到引用源。

的示例中，如果怀疑NE3站发与NE4站收之间的光纤有问题，则可将NE3站与NE4站间收、发两根光纤互换。

若互换后，NE3站东向线路板的收有R_LOS告警，则说明是光纤的问题；若互换后，故障现象与原来一样，则说明光纤没有问题，而是线路板的问题。

再进行环回定位，将故障定位到单站。

此时，可以进一步使用替换法，替换故障单站的线路板，来定位到底是否线路板的问题。

NE1NE2NE3NE4
NM W E W E W
W
如果支路板某个2M通道有T_ALOS告警，我们怀疑是交换机或中继线的问题，则可与其他正常通道互换一下。

若互换后T_ALOS告警发生了转移，则说明是外部中继电缆或交换机的问题；若互换后故障现象不变，则可能是传输的问题。

利用“替换法”，我们还可以解决其他如电源、接地等问题。

4.替换法小结
替换法的优势是：简单，对维护人员的要求不高，是一种比较实用的方法。

但该方法对备件有要求，且操作起来没有其他方法方便。

插拔单板时，若不按规范执行，还可能导致板件损坏等其他问题的发生。

OptiX2500+(Metro3000)电源故障处理电源故障的常见原因1、外部电源供电中断、电源波动较大。

2、电源设备熔断器损坏。

3、电源端子保险丝容量偏小。

4、电源短路。

5、交流电源的零线、火线接反。

6、电源线接头松动或接触不良。

7、传输设备的电源盒故障。

电源故障的定位与排除步骤1测量供电电压是否异常OptiX2500+(Metro3000)设备的供电电压范围是直流-38.4～-57.6 V；负载电流是20～25A。

在OptiX2500+(Metro3000)设备处于运行状态时，测量电源盒电源接线端子处的电压，检查电压是否在允许的范围内。

如果电源异常，则业务中断故障可能是由于电源故障引起的，此时须进一步定位故障点。

注意：断开电源盒上的电源开关，将导致本网元的业务全部中断！断开电源盒上的电源总开关，测量电源盒电源接线端子处的电压，检查电压是否在允许的范围内。

如果电压异常，则可判断为外部供电设备或线缆有问题；如果电压正常，继续下一步。

打开电源总开关，关闭子架开关，测量电源盒电源接线端子电压。

如果电压正常，可判断为传输设备的电源盒故障或供电设备的负载能力差。

步骤2排除电源盒的故障如果故障定位到电源盒，可拆除电源盒上的电源接线，打开电源总开关，测量接线处的输入电阻，正常情况是无穷大。

然后再闭合电源总开关，此时的电阻应是十几kΩ，如果电阻为无穷大，可能是电源盒内部的保险丝熔断。

如果电阻小于100Ω，说明电源盒内部短路，需更换电源盒。

步骤3排除外部供电设备的故障定位到外部故障时，需要电源工程师协助处理。

OptiX OSN2500如何安装DCM
DCM插框用于放置色散补偿模块（DCM），一个DCM插框最多可以容纳两个DCM 模块。

在安装插框之前需要先将DCM模块固定在插框上。

OptiX OSN2500设备DCM安装在机柜内部时，需要50mm的安装空间，且一般默认安装在机柜的下部单元，也可安装于机柜其它位置，但占用了空间会影响以后扩容。

OSN2500设备DCM需安装在DCM框中，用于光信号的色散补偿。

每个DCM有两个光接口，一个接收接口，一个发送接口。

DCM框的重量是3.5kg，尺寸为48.4mm (高)×484mm (宽)×281mm (深)。

安装时，先将挂耳固定在DCM插框上，注意，DCM插框上不同机柜的安装孔位也有所不同。

将DCM模块放置在插框上，利用螺钉从下面将DCM模块固定在插框上，每个DCM 模块需要四个螺钉。

如果OptiX OSN2500设备只需要安装一个DCM，则安装在DCM框的左侧，以便于光纤的布放。

利用面板螺钉和插框上的挂耳将插框固定在机柜立柱上后，从OptiX OSN2500设备子架引出光纤，沿着机柜侧面的光纤槽向下布放光纤。

穿过DCM左侧的小孔，把光纤布放到对应的DCM，连接光纤即可。

注意：OptiX OSN2500设备DCM安装完成后，需要进行检查。

其检查项目包括电缆、光纤的连接是否正确；组件在机柜中的安装位置是否正确及面板螺钉安装的紧固性。

OptiX2500+(Metro3000)更换主控板引起TPS保护
失效故障分析
1.系统概述
某传输网如图1-1所示。

5个站组成的一个STM-16复用段保护环，1号站为网关网元，1号站到其它各个站有业务。

图1-1系统组网图
NM
NE2
NE3 NE4
NE1 STM-16 MSP
W
W
W
W E
E
E
E W
E
NE5
2.故障现象
1号网元支路上插有4块PD1板，设置TPS保护，IU 1板位保护IU 2，IU 3、IU 4板位。

拔出IU 2板位，TPS保护起作用，IU 1板位保护IU 2板位。

此时更换主控板，等主控板完全启动正常后，IU 2板位业务中断，TPS失去保护作用。

3.故障分析及排除
更换主控板后，在还没有完全启动到正常状态前，IU 2板位的业务是能得到保护的。

在主控板完全启动到正常状态后，IU 2板位业务中断，测试仪表显示2M通道上报AIS告警。

在网管上查询TPS保护状态，发现IU 2组TPS保护都被设置为了禁止状态。

重新在网管上把TPS设置为使能状态后，IU 2板位业务重新得到TPS保护，业务恢复。

4.结论及建议
更换主控板，必须重新在网管上设置TPS相关参数，否则会引起TPS保护失效。

metro3000更换主控板指导书
（原创版）
目录
1.介绍 metro3000
2.主控板的作用
3.更换主控板的步骤
4.注意事项
5.结论
正文
1.介绍 metro3000
Metro3000 是一款高性能的工业控制系统，广泛应用于各种自动化控制领域。

其稳定性和可靠性得到了业界的广泛认可，是许多企业首选的自动化设备。

2.主控板的作用
在 Metro3000 系统中，主控板是整个系统的核心部分，主要负责处理各种输入信号，控制输出信号，保证系统的正常运行。

如果主控板出现问题，可能会导致整个系统瘫痪，因此，定期检查和更换主控板是保证Metro3000 系统稳定运行的重要环节。

3.更换主控板的步骤
更换 Metro3000 的主控板需要以下步骤：
首先，需要准备好更换所需的工具和材料，包括新的主控板、螺丝刀、焊锡等。

其次，需要将系统断电，确保安全。

然后，拆卸原有的主控板，注意标记各个接线，以便于安装新的主控板。

接着，将新的主控板安装在原来的位置，接上各个线缆，并确保连接牢固。

最后，重新通电，检查系统是否正常运行。

如果存在问题，需要仔细检查主控板的安装和接线是否正确。

4.注意事项
在更换主控板的过程中，需要注意以下几点：
首先，需要选择与原来主控板型号兼容的新主控板，以保证系统的正常运行。

其次，在拆卸和安装主控板时，需要小心操作，避免对系统其他部分造成损害。

最后，在重新通电前，需要确保所有接线都已连接牢固，以防止因为接线松动导致的系统故障。

OptiX2500+(Metro3000）SDH业务单元更换说明1.业务影响如果网络配置了保护，在倒换正常的情况下，更换SDH单板不会对业务造成影响注意：如果配置了保护功能，如链形保护、通道保护环、复用段保护环，则在单板更换前，建议测试保护倒换是否正常。

在更换单板后，再次检查保护倒换功能是否正常，避免在特殊情况下业务长时间中断。

2.工具/仪表防静电袋，T20003.前提条件T2000用户具有“网元及其网络操作员”及以上的网管用户权限。

4.参考信息OptiX2500+(Metro3000)SDH单元的光功率如表1-1所示。

表1-1OptiX2500+(Metro3000) SDH单元的光功率光接口等级光接口类型光接收功率平均发送光功率灵敏度（dBm）过载点（dBm）STM–1 Ie-1 < –23 > –13 –19～–14I-1 < –23 > –8 –15～–8S-1.1 < –28 > –8 –15～–8L-1.1 < –34 > –10 –5～0L-1.2 < –34 > –10 –5～0 STM–4 I-4 < –23 > –8 –15～–8S-4.1 < –28 > –8 –15～–8L-4.1 < –28 > –8 –3～+2L-4.2 < –28 > –8 –3～+2Ve-4.2 < –35 > –18 –3～+2Ue-4.2 < –35 > –18 +14～+17 STM–16 S-16.1 < –18 > 0 –5～0S-16.2 < –18 > 0 –5～0L-16.1 < –27 > –9 –2～+3光接口等级光接口类型光接收功率平均发送光功率灵敏度（dBm）过载点（dBm）L-16.2 < –28 > –9 –2～+3Le-16.2 < –28 > –9 +5～+7V-16.2 < –25 > –9 +14～+17U-16.2 < –34 > –18 +14～+171）S16板更换注意事项不同规格的S16板有不同的光传输距离。

OptiX2500+(Metro3000）电源备份板PBU介绍PBU 板是电源备份板（Power Backup Board ）。

PBU 板对OptiX2500+(Metro3000)系统中业务处理板上的二次电源模块进行备份，以提高设备供电系统的可靠性。

PBU 板插在OptiX2500+(Metro3000)子架后部特定的板位上。

一.功能和原理功能1.PBU 板将引入的–48V 转换为5V 和3.3V ，作为系统其它被保护的业务板的电源备份。

2.当业务板上的二次电源模块发生故障时，由PBU 板给二次电源模块发生故障的单板供电，不影响业务。

3.保证业务板电源倒换时，不中断业务板的业务，业务不产生误码及其它告警，并且将倒换事件上报主机网管。

4.最多同时能够为两块电源模块失效的业务板提供备份电源。

5.提供PBU 板的在位监测、电源失效检测和电源输出电压过低检测。

6.支持热插拔。

原理PBU 板原理框图如图2-1所示。

图2-1 PBU 板原理框图防护模块滤波模块电源模块输出滤波模块二次电源模块检测控制模块二次电源模块检测控制模块二次电源模块检测控制模块PBU 板业务板1业务板2业务板3-48V3.3V/5V1.防护模块在引入–48V 电源时防止浪涌和冲击。

2.滤波模块对电磁干扰信号进行滤波，以保证设备运行的稳定。

3.电源模块采用成熟的二次电源模块，将–48V电压转换成3.3V和5V电压。

4.输出滤波模块对干扰信号进行滤波，输出稳定的3.3V和5V电压。

在系统正常工作条件下，系统采用分散供电方式，由各业务板上的二次电源模块供电，此时PBU板不工作。

当业务板上的检测控制模块检测到二次电源模块发生故障时，马上由集中供电的PBU板给二次电源模块发生故障的业务板供电，此时PBU板开始工作。

二.面板说明PBU单板面板说明如表2-1所示。

表2-1PBU单板面板说明外观图说明PBUPW1PW2ALM PW1-5V电源运行指示状态含义长亮/红色5V电源输出正常灭5V电源输出不正常PW2-3.3V电源运行指示状态含义长亮/红色 3.3V电源输出正常灭 3.3V电源输出不正常ALM -单板告警指示状态含义长亮/红单板电源输出不正常灭单板电源输出正常拉手条尺寸40mm（宽） 172mm（高）三.接口说明无对外接口。

OptiX2500+(Metro3000）多路音频和数字接入设备TDA 介绍TDA 是盒式多路音频和数字接入设备（Case-shape tone & data access unit ）。

外置式TDA 主要用于利用SDH 设备来传送模拟音频信号及异步串行数据信号。

通过TDA 可实现12路音频信号及4路RS232、4路RS422异步串行数据信号的接入和调度。

一.功能和原理功能盒式TDA 的主要功能如下：1）完成12路音频信号和4路RS-232异步串行数据信号、4路RS-422异步串行数据信号到1～2路E1信号的插入，将该E1信号复用到VC-4；完成VC-4到E1信号的解复用，将该E1信号分配到各路电路单元。

2）提供600 平衡音频接口和标准RS-232、RS-422接口。

3）可通过网管对保护方式进行设置。

4）通过邮箱保持与网管操作系统的通信、上报告警及性能事件、接收网管下发的设置命令。

5）将装有TDA 板的站分为中心站和非中心站。

中心站上下音频信号，同时将信号以广播方式下发给各个非中心站。

非中心站则一方面将上游站传送来的信号下路到TDA 板，另一方面将信号穿通，转送到下游站点。

无TDA 板的中间站点，对该业务通道穿通，将业务原封不动地下发到下游站点。

原理盒式TDA 的原理框图如图2-1所示。

图2-1 盒式TDA 原理框图音频接入异步串行数据接入2M 业务接入外时钟接入64k 交叉复用和解复用微处理器通讯串口12路2路4路RS2324路RS4221路盒式TDA 最少占用1个2Mbit/s ，最多可占用2个2Mbit/s ，全网所有的TDA 板可共享1～2个2Mbit/s 。

1）2M 业务接入：从SDH 设备中引入2M 业务，在TDA 中实现低速信号（音频和低速数据信号）的上下。

2）音频接入：接收方向，对接入信号进行A/D 转换，将各路信号汇聚到总线上对应的时隙；发送方向，将交叉模块送来的信号分配到各路接口对应的接口电路，对信号进行D/A 转换，完成信号发送。

OptiX OSN2500设备更换可插拔光模块OptiX OSN2500设备支持可插拔的SFP（Small Form-factor Pluggable）模块。

如果是光模块故障，只要更换光模块，而不需要更换单板。

更换可插拔光模块之前，需要查询待更换的可插拔光模块的光口是否配置了保护。

如果未配置保护，更换可插拔光模块则会导致OptiX OSN2500设备业务中断。

如果已配置保护，MSP或SNCP保护在正常倒换情况下，更换可插拔光模块不影响业务。

操作步骤（1）在OptiX OSN2500网管中查询待更换光模块单板的当前告警。

（2）查询设备是否配置了MSP保护。

如果没有配置保护，转至步骤4。

（3）在网管中对设备设置MSP保护倒换。

在网元图标上单击右键，选择“网元管理器”。

在功能树中选择“配置> 环形复用段”。

选择需要更换光模块的单板，单击右键，选择“练习倒换”，观察MSP倒换是否正常。

查询OptiX OSN2500网管中的告警和性能事件，确认除了APS_INDI、MS_APS_INDI_EX等MSP倒换相关告警和性能事件，无新增的告警和性能事件，查询业务是否正常。

如果业务正常，应无新增的异常告警和性能事件，说明倒换成功。

选择需要更换光模块的单板，单击右键，选择“强制倒换”。

（4）更换故障光模块。

在插入光模块时，不允许光接口上连有尾纤。

光模块正确且完全插入时，光模块的簧片会发出“咔”的一声。

移除光接口上的尾纤。

拉开光模块的安全插销，拔出光模块。

将换下的故障光模块放入屏蔽袋中。

选择型号和参数与故障光模块完全相同的光模块。

将光模块插入单板的光模块插座。

如果更换前光口有光衰减器，更换后该光口也要使用光衰减器。

观察单板的指示灯，正常情况应该是绿灯亮。

测量收、发光功率值，应符合工程文件的要求。

将尾纤插入光接口，注意位置要正确。

（5）在网管上解除MSP倒换。

在网元图标上单击右键，选择“网元管理器”。

在功能树中选择“配置> 环形复用段”。

OptiX2500+ (Metro3000)产品说明一.系统简单介绍1.产品主要特点2.组网方式和配置2.1大接入容量节点应用2.2多系统交叉节点应用2.3业务疏导中心点应用2.4组网保护配置限制二.基本配置说明1.机柜配置说明1.1机架布置图1.2机柜编码及配置2.母板插框（简称子架）与风机盒配置说明2.1母板插框及风机盒组件编码2.2母板插框及风机盒配置原则3.机柜与子架配套关系4.单板配置说明4.1子架板位图4.2单板清单4.3单板配置说明三. 安装成套件配置说明1.机架安装固定示意图2.拼装机柜安装成套件的清单及配置原则四. 外部电缆（光缆）配置说明1.外部电缆配置说明2.国内发货附件配置原则3.海外发货附件的配置原则五. CE、直出线、海外配置特别说明1.CE配置特别说明1.1CE清单说明1.2配置特别说明2.1直出线方式清单说明2.2配置特别说明2.3海外配置特别说明六.扩容配置说明1.支路扩容2.线路扩容3.设备扩容4.扩容中需特别注意的问题七.附录1.附录一：再生段距离计算1.155Mbit/s光接口:2.附录二：OptiX2500+设备的单板典型配置3. 附录三： 120欧外部电缆应用参考4.附录四：部分附件说明一.系统简单介绍OptiX2500+是一种大容量、高集成度的可灵活配置的多2.5G光传输系统，可从直至STM-16 级别信号中直接分插各种等级的PDH信号或比特率较低的SDH信号，并提供各接口间的灵活交叉调配能力。

1.产品主要特点1、大容量接入：单子架最大接入容量为96xVC4，可同时支持6个STM-16光接口（此时因已达最大接入容量而不能再接入任何业务，包括下E1，所以一般不建议配满6个STM-16光口）。

2、接入端口类型丰富，可同时接入E1/T1/E3/T3等PDH业务，STM-1/STM-4/STM-16等SDH业务，155M ATM 、10/100M Ethernet以及622M VC-4-4C级联业务。

OptiX2500+(Metro3000)定位故障之更改配
置法介绍
更改配置法是判断和定位故障的方法之一。

1.概述
更改配置法所更改的配置内容可以包括：时隙配置、板位配置、单板参数配置等。

因此更改配置法适用于故障定位到单站后，排除由于配置错误导致的故障。

另外更改配置法最典型的应用就是用来排除指针调整问题。

2.更改配置法的应用
如怀疑支路板的某些通道或某一块支路板有问题，可以更改时隙配置将业务下到另外的通道或另一块支路板；若怀疑某个槽位有问题，可通过更改板位配置进行排除；若怀疑某一个VC-4有问题可以将时隙调整到另一个VC-4。

在升级扩容改造中，若怀疑新的配置有错，可以重新下发原来的配置来定位是否配置问题。

但需要注意的是，我们通过更改时隙配置，并不能将故障确切地定位到是哪块单板的问题——线路板、支路板、还是母板问题。

此时，需进一步通过“替换法”或“环回法”进行故障定位。

因此，该方法适用于没有备板的情况下，初步定位故障类型，并使用其他业务通道或板位暂时恢复业务。

应用更改配置法在定位指针调整问题时，可以通过更改时钟的跟踪方向以及时钟的基准源进行定位。

3.更改配置法小结
由于更改配置法操作起来比较复杂，对维护人员的要求较高。

因此，通常只在没有备板的情况下，为了临时恢复业务而使用；或在定位指
针调整问题时使用。

此外在使用该方法前，应保存好原有配置，同时对所进行的步骤予以详细记录，以便于故障定位。

注意：对于复用段保护环，倒换状态下修改业务配置可能会造成业务中断。

华为光设备（OptiX 2500+）操作手册OptiX 2500+(Metro3000)光设备是华为技术有限公司开发的STM-16多业务光传输系统，光设备提供的SDH接口单元包括STM-16/ STM-4/STM-1光接口和STM-1电接口。

同时提供了丰富的具备PDH接口的IU接口单元，如T1、E1、E3、T3等PDH电接口系列。

另外，还提供以太网业务接入、带宽管理和以太业务汇聚等功能，将10M/100M以太网业务转换成VC-12业务在SDH网络上进行传送。

1 面板结构说明1.1 子框面板结构图1. 用户槽位1/保护槽位2. 用户槽位23. 用户槽位34. 用户槽位45. 用户槽位56. 用户槽位67. 交叉板槽位8. 交叉板槽位9. 用户槽位7 10. 用户槽位8 11. 用户槽位9 12. 用户槽位10 13.用户槽位11 14. 用户槽位12 15. 主控板槽位16. 保护槽位17. 光纤夹18. 防静电手腕插孔19. 接地孔OptiX 2500+(Metro3000)的子架结构（插板区）1. 挂耳2. 绑线杆3. 绑线支架4. 电源监控板5. 母板E1接口线连接板1/保护驱动板6. 接口板127. 接口板11 8. 接口板10 9. 接口板9 10. －48v电源接口11. 辅助接口单元12. 接口板4 13. 接口板314. 接口板2 15. 接口板1/母板E1接口线连接板2OptiX 2500+(Metro3000)子架结构（接线区）1.2 电源盒面板结构图电源盒安装于OptiX 2500+(Metro3000)机柜的顶部。

电源盒主要起-48V电源接入和分配的作用。

电源盒配备了电源滤波器和过流保护器件。

此外，电源盒内还配备了电源分配板（PDA）、电源监测板（PMU）、过压保护板（OPU）、低压保护板（LVC）。

561. OPU 板2. LVC 板3. PDA 板4. PMU 板5. 挂耳6. 面板电源盒外观及内部单板的位置RT N1(+)RT N2(+)NEG1(-)NEG2(-)PWR1PWR2PM URUNALMPGNDBUZ Z ER T ESTUPPERSUBRACKLOWERSUBRACK123456789101. 总开关（第1路）2. 总开关（第2路）3. 保护地4. 电源地（第1路）5. 电源地（第2路）6. -48V 电源（第1路）7. -48V 电源（第2路）8. 上子架电源开关9. 下子架电源开关 10. PMU 板 11. PMU 板指示灯 12. 声光测试开关 13. 告警声切除开关电源盒的面板2 基本配置及功能单元名称单板名称（字母表示） 单板名称PDH 单元PD1 32路E1支路电接口板 PQ163路E1支路电接口板PL3 3路E3/T3支路电接口板 PQ3 12路E3/T3支路电接口板 SDH 单元SDE 2路STM-1电接口板 SQE 4路STM-1电接口板 S16 1路STM-16光接口板 SD42路STM-4光接口板SL4 1路STM-4光接口板 SQ1 4路STM-1光接口板 SD1 2路STM-1光接口板 SL11路STM-1光接口板以太网接入单元ET1百兆以太网VC-12透传处理板单元名称单板名称（字母表示）单板名称EFT 百兆以太网VC-3/ VC-12透传处理板EFS0 快速以太网VC-12/VC-3交换处理板交叉连接与时钟单元XCS 交叉连接与时钟处理板主控与通信单元SCC 系统通信与控制板光放大单元BA2 光功率放大板BPA 光功放前放一体板电接口倒换控制单元EIPC 电接口倒换控制板单板名称功能说明可以使用的板位出线方式处理能力S16 STM-16光接口板IU4～IU9 IU 16×STM-1 SD4 2路STM-4光接口板IU4～IU9 IU 8×STM-1SL4 STM-4光接口板IU1～IU12 IU 4×STM-1SQ1 4路STM-1光接口板IU3～IU10 IU 4×STM-1SD1 2路STM-1光接口板IU1～IU12 IU 2×STM-1SL1 STM-1光接口板IU1～IU12 IU 1×STM-1SQE 4路STM-1电接口板IU1～IU4、IU9～IU12、IUPIU 4×STM-1SDE 2路STM-1电接口板IU1～IU4、IU9～IU12、IUPIU 2×STM-1BA2 光功率放大板IU2、IU4、IU6、IU8、IU10、IU12IU 0×STM-1BPA 光功放前放一体板IU2、IU4、IU6、IU8、IU10、IU12IU 0×STM-1PD1 32路E1电接口板IU1～IU4、IU9～IU12、IUPLTU 32×E1PQ1 63路E1电接口板IU1～IU4、IU9～IU12、IUPLTU 63×E1PL3 3路E3/T3电接口板IU1～IU4、IU9～IU12、IUPLTU 3×E3/T3PQ3 12路E3/T3电接口板IU1～IU4、IU9～IU12、IUPLTU 12×E3/T3ET1 以太网透传处理板IU1～IU4、IU9～IU12 LTU 48×E1EFS0 快速以太网VC-12/VC-3交换处理板IU1～IU4、IU9～IU12 LTU 4 ⨯ STM-1EFT 快速以太网VC-12/VC-3透传处理板IU1～IU4、IU9～IU12 LTU 4 ⨯ STM-12.3 单板业务配置业务板选用PDH单元：PD1、PQ1单板，出线板选用E75S或E12S可上下E1/T1业务，单子架最多可上下504（63×8）个E1/T1。

OptiX2500+(Metro3000)设备的配置方式OptiX2500+(Metro3000)可以配置为终端复用器（TM）、分插复用器（ADM）、再生器（REG）以及TM、ADM和REG等网元形式的组合，其配置包括设备类型的确定和设备容量的选择，并且在此基础上根据实际的需要和设备的具体情况，实现设备的具体配置。

1.板位配置基本原则OptiX2500+(Metro3000)的板位配置应遵循以下基本原则：1）由于总的板位数目不变，且各处理板位的接入容量和所适用的板位不同，所以应根据需要灵活配置以实现最有效地利用板位资源。

2）IU板位既可以插入SDH处理板；也可以插入PDH处理板、DDN处理板和宽带业务处理板（AL1、IDQ1、IDL4、ET1、EMS1、EFS0、EGT、EGT2和EFT）；IU1～IU4和IU9～IU12板位具有到LTU板位的接口，所以优先配置为PDH处理板、DDN处理板和宽带业务处理板。

3）由于总线复用的原因：当IU4板位插入IDQ1、IDL4、SD4、EMS1、EGT2、EGT板时，则IU3板位只能插入不占用总线资源的单板；同理，当IU9板位插入IDQ1、IDL4、SD4、EMS1、EGT2、EGT板时，则IU10板位只能插入不占用总线资源的单板。

当IU4板位插入S16板时，IU1、IU2和IU3板位只能插入不占用总线资源的单板；同理，当IU9板位插入S16板时，IU10、IU11、IU12和IUP板位只能插入不占用总线资源的单板。

4）对于SDE板，由于单板的业务引出无需借助于出线板，因此可以在插入任意的IU板位中使用。

5）IU4～IU9板位配置为S16板；也可以插入EGT板。

6）由于拉手条宽度的问题，光功率放大板只能插在偶数板位。

7）对E1/T1处理板进行TPS保护时，保护板可以插在IU1和IUP板位；对E3/T3，E4/STM-1（电接口）处理板进行TPS保护时，保护板只能插在IUP板位。

OptiX OSN2500监控与维护
提供公务电话功能，为各站管理人员提供专用通信通道。

通过网管能动态的监视网上各站的设备运行和告警状况。

支持远程维护功能，当设备出现故障时，维护人员可以通过公用电话网对OptiX OSN 2500系统进行远程维护。

提供部分线路单板支持TCM（Tandem Connection Monitor）误码监视功能，当一条VC-4路径经过多个网络时，通过TCM功能可以监视在每一段网络路径上的误码。

有关TCM的详细介绍，参见《特性描述》的TCM。

可查询设备和单板的功耗，并支持功耗控制。

当插入新单板后，如果所有单板的功耗总和超过了设备的功耗门限，单板将不能正常开工。

支持通过网管查询设备网元、单板、端口等当前状态。

支持夏时制设置，可根据各个国家采用的夏时制对网元时间进行调整。

支持部分数据单板响应ping功能。

当设备和基站对接，OptiX OSN 2500设备侧配有N4EGS4/N1EGSH单板，并设置了以太网单板的IP地址，只需在基站侧直接发起ping功能就可测试以太网通道的通断。

X。

华为Optix 2500+设备SCC盘的更换
一、故障现象：
近日，通过华为T2000网管发现泗洪华为2.5G SDH环路曹庙站网元无法连接，于是到现场查看，发现SCC盘的运行灯（RUN）和告警灯（ALARM）都不亮。

二、故障分析：
由于SCC盘上的运行灯和告警灯都不亮，于是判断是SCC盘电源模块有故障。

三、故障处理：
仔细观察原来的SCC盘的型号为SS62SCC01，于是首先找一块同型号的盘子。

处理步骤：１、将新盘的ID号通过拨码开关拨成和原来的盘的ID号一样；2、拔出有故障的SCC盘；３、插入新盘；４、打开华为的工具软件Optix Navigator，通过命令行登陆相邻网元；５、通过命令行查看ECC路由，命令行为：ecc-get-route;发现刚插上的新盘的扩展ID为１５，而原来的旧盘的扩展ID号为6；６、通过命令行登陆曹庙网元；７、通过命令行修改网元的扩展ID号，命令行为：cm-set-subnet:6;8、通过命令行查看曹庙的扩展ID号，命令行为:cm-get-subnet;查看后发现扩展ID号已更改；８、通过网管把曹庙网元的数据进行下载，下载后，SCC盘运行正常。

四、故障总结：
1、更换SCC盘时，ID号和扩展ID号要相同；２、型号要相同，如SS62SCC01和SS63SCC01可以更换，而SS62SCC01 和
SS61SCC01就不能互换。

OptiX 2500+(Metro3000) Optical Transmission SystemV100R009C01B011 版本说明书BOM编码版本号 1.14日期2006-12-13华为技术有限公司为客户提供全方位的技术支持，用户可与就近的华为办事处联系，也可直接与公司总部联系。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱：support@Copyright © 2006 华为技术有限公司版权所有，保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。

商标®、HUAWEI®、华为®、C&C08®、EAST8000®、HONET®、®、视点®、ViewPoint®、Intess®、ETS®、DMC®、TELLIN®、InfoLink®、Netkey®、Quidway®、SYNLOCK®、Radium®、雷霆®、M900/M1800®、TELESIGHT®、Quidview®、Musa®、视点通®、Airbridge®、Tellwin®、Inmedia®、VRP®、DOPRA®、iTELLIN®、HUAWEI OptiX®、C&C08 iNET®、NETENGINE™、OptiX™、iSite™、U-SYS™、iMUSE™、OpenEye™、Lansway™、SmartAX™、边际网™、infoX™、TopEng™均为华为技术有限公司的商标。

对于本手册中出现的其它商标，由各自的所有人拥有。

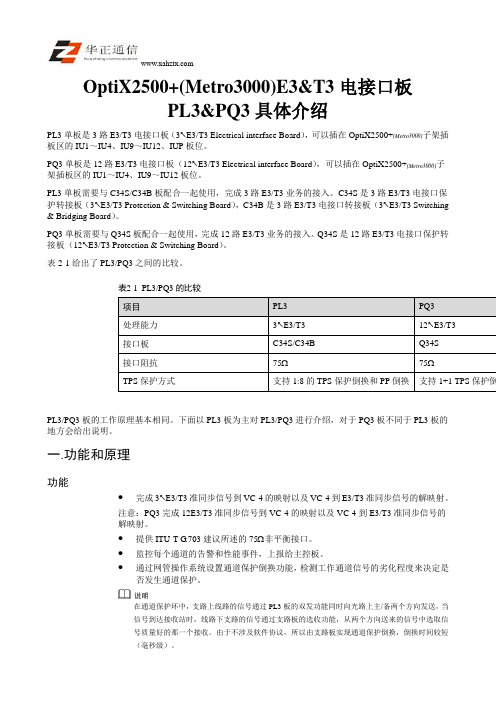

OptiX2500+(Metro3000)E3&T3电接口板PL3&PQ3具体介绍PL3单板是3路E3/T3电接口板（3 E3/T3 Electrical interface Board），可以插在OptiX2500+(Metro3000)子架插板区的IU1～IU4、IU9～IU12、IUP板位。

PQ3单板是12路E3/T3电接口板（12 E3/T3 Electrical interface Board），可以插在OptiX2500+(Metro3000)子架插板区的IU1～IU4、IU9～IU12板位。

PL3单板需要与C34S/C34B板配合一起使用，完成3路E3/T3业务的接入。

C34S是3路E3/T3电接口保护转接板（3 E3/T3 Protection & Switching Board），C34B是3路E3/T3电接口转接板（3 E3/T3 Switching& Bridging Board）。

PQ3单板需要与Q34S板配合一起使用，完成12路E3/T3业务的接入。

Q34S是12路E3/T3电接口保护转接板（12 E3/T3 Protection & Switching Board）。

表2-1给出了PL3/PQ3之间的比较。

表2-1PL3/PQ3的比较项目PL3 PQ3处理能力3 E3/T3 12 E3/T3接口板C34S/C34B Q34S接口阻抗75Ω75ΩTPS保护方式支持1:8的TPS保护倒换和PP倒换支持1+1 TPS保护倒PL3/PQ3板的工作原理基本相同。

下面以PL3板为主对PL3/PQ3进行介绍，对于PQ3板不同于PL3板的地方会给出说明。

一.功能和原理功能●完成3 E3/T3准同步信号到VC-4的映射以及VC-4到E3/T3准同步信号的解映射。

注意：PQ3完成12E3/T3准同步信号到VC-4的映射以及VC-4到E3/T3准同步信号的解映射。
