河海大学测量学第6章控制测量NEW

第一章1控制测量学的任务和主要研究内容是什么?简述其在国民经济建设中的地位。

控制测量的概念：在一定区域内，按测量任务所要求的精度，测定一系列地面标志点（控制点）的平面坐标和高程，建立控制网，这种测量工作称为控制测量。

控制测量的基本任务：在设计阶段建立用于测绘大比例尺地形图的测图控制网在施工阶段建立施工控制网在工程竣工后的运营阶段，建立以监视建筑物变形为目的的变形观测专用控制控制测量学的研究内容 ：研究建立和维持高科技水平的工程和国家水平控制网和精密水准网的原理和方法研究获得高精度测量成果的精密仪器和科学的使用方法研究地球表面测量成果向椭球及平面的数学投影变换及有关问题的测量计算研究高精度和多类别的地面网、空间网及其联合网的数学处理的理论和方法2．野外测量的基准面、基准线各是什么?测量计算的基准面、基准线各是什么?为什么野外作业和内业计算采取不同的基准面?铅垂线是外业测量工作的基准线；大地水准面是外业测量工作的基准面。

参考椭球面作为测量计算（即内业工作）的基准面。

与之相应的法线为基准线。

• 大地水准面是个特殊的水准面，具有水准面的特点。

由于地球内部质量分布不均匀及地壳有高低起伏，所以重力方向有局部变化，致使处处与重力方向垂直的大地水准面也就不规则，即无法用数学公式准确地表达出来，所以它不能作为大地测量计算的基准面。

所以必须寻找一个与大地体相近的，且能用简单的数学模型表示的规则形体代替——椭球。

3．名词解释（1）大地水准面 （2）大地体 （3）总地球椭球 （4）参考椭球 （5）大地水准面差距（6）垂线偏差假定海洋的水体，只受重力作用，无潮汐、风浪影响，处于完全静止和平衡状态，将海洋的表面延伸到大陆的下面并处处保持着与垂线方向正交这一特点，也是一个水准面，称这一特定的水准面为大地水准面； 所包围的形体称大地体；总地球椭球：一个与整个大地体外形符合最好的地球椭球。

也叫平均地球椭球。

参考椭球：形状和大小与大地体相近且两者之间的相对位置确定的旋转椭球。

控制测量学知到章节测试答案智慧树2023年最新河海大学第一章测试1.以下哪个不属于工程控制测量的阶段？（）参考答案:管理2.以下哪项不是平面控制网的布设形式？（）。

参考答案:水准网3.以下哪项不是控制网布设中常用的测量仪器？（）。

参考答案:棱镜4.工程控制测量包括平面控制测量和高程控制测量。

（）参考答案:对5.三角形网和导线网的观测元素是方向和边长，不需要点间通视也可。

（）参考答案:错第二章测试1.以下哪项不是我国的控制网坐标系统？（）参考答案:WGS84坐标系统2.至少需要知道几个起算元素才能确定一个平面控制网？（）参考答案:33.二等水准测量每千米高差中误差需在多少mm以内？（）参考答案:24.工程平面控制网一般以最强边边长相对中误差、最强点点位中误差来表示。

（）参考答案:错5.工程高程控制网共分为一、二、三、四、五等共五个等级。

（）参考答案:错第三章测试1.以下哪种仪器不能测量水平角？（）参考答案:水准仪2.以下哪项不是测量仪器自身原因所造成的测量误差？（）参考答案:大气折光误差3.以下哪项不是水平角观测外业资料和成果检查的内容？（）参考答案:测站平差值的检查4.全圆观测法是工程测量中一种常用的水平角观测方法。

（）参考答案:对5.全圆观测法观测时，零方向上的两个方向值之差称为半测回归零差。

（）参考答案:对第四章测试1.以下哪项不是引起电磁波测距仪测量误差的原因？（）参考答案:测量距离的大小2.以下哪项因素与测量中误差公式中比例误差无关？（）参考答案:照准误差3.以下哪项不是距离归算中的步骤？（）参考答案:归心改正4.相位式测距仪是通过测定仪器发射的测距信号往返于被测距离的相位变化来推算信号传播的时间，进而求得所测距离的测距仪器。

（）参考答案:对5.仪器加常数的测定与棱镜无关。

（）参考答案:错第五章测试1.水准仪的应平行于仪器竖轴（）参考答案:圆水准器轴2.在水准测量中，若后视点A的读数大，前视点B的读数小，则（）参考答案:则A点比B点低3.产生视差的原因是（）参考答案:物镜与十字丝分划板不重合4.水准测量中，位保证每站观测数据的正确性，必须进行测站检核。

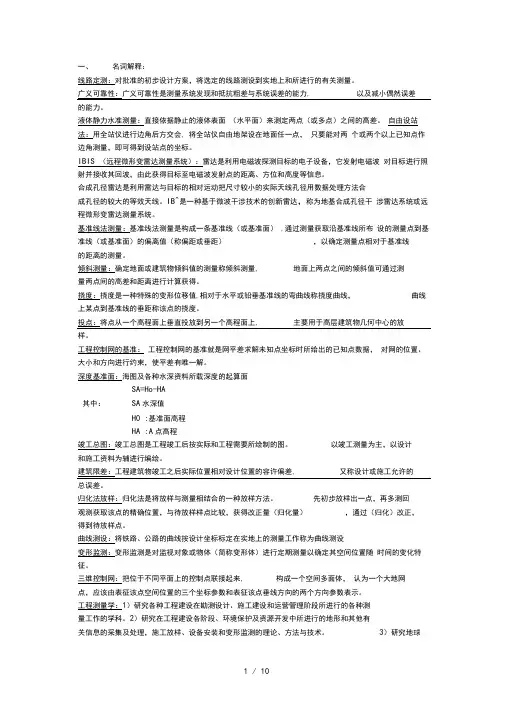

一、名词解释：线路定测：对批准的初步设计方案，将选定的线路测设到实地上和所进行的有关测量。

广义可靠性：广义可靠性是测量系统发现和抵抗粗差与系统误差的能力, 以及减小偶然误差的能力。

液体静力水准测量：直接依据静止的液体表面（水平面）来测定两点（或多点）之间的高差。

自由设站法：用全站仪进行边角后方交会, 将全站仪自由地架设在地面任一点，只要能对两个或两个以上已知点作边角测量，即可得到设站点的坐标。

IBIS （远程微形变雷达测量系统）：雷达是利用电磁波探测目标的电子设备，它发射电磁波对目标进行照射并接收其回波，由此获得目标至电磁波发射点的距离、方位和高度等信息。

合成孔径雷达是利用雷达与目标的相对运动把尺寸较小的实际天线孔径用数据处理方法合成孔径的较大的等效天线。

IB^是一种基于微波干涉技术的创新雷达，称为地基合成孔径干涉雷达系统或远程微形变雷达测量系统。

基准线法测量：基准线法测量是构成一条基准线（或基准面） ,通过测量获取沿基准线所布设的测量点到基准线（或基准面）的偏离值（称偏距或垂距），以确定测量点相对于基准线的距离的测量。

倾斜测量：确定地面或建筑物倾斜值的测量称倾斜测量, 地面上两点之间的倾斜值可通过测量两点间的高差和距离进行计算获得。

挠度：挠度是一种特殊的变形位移值,相对于水平或铅垂基准线的弯曲线称挠度曲线，曲线上某点到基准线的垂距称该点的挠度。

投点：将点从一个高程面上垂直投放到另一个高程面上, 主要用于高层建筑物几何中心的放样。

工程控制网的基准：工程控制网的基准就是网平差求解未知点坐标时所给出的已知点数据，对网的位置、大小和方向进行约束，使平差有唯一解。

深度基准面：海图及各种水深资料所载深度的起算面SA=Ho-HA其中：SA水深值H0 :基准面高程HA :A点高程竣工总图：竣工总图是工程竣工后按实际和工程需要所绘制的图。

以竣工测量为主，以设计和施工资料为辅进行编绘。

建筑限差：工程建筑物竣工之后实际位置相对设计位置的容许偏差, 又称设计或施工允许的总误差。

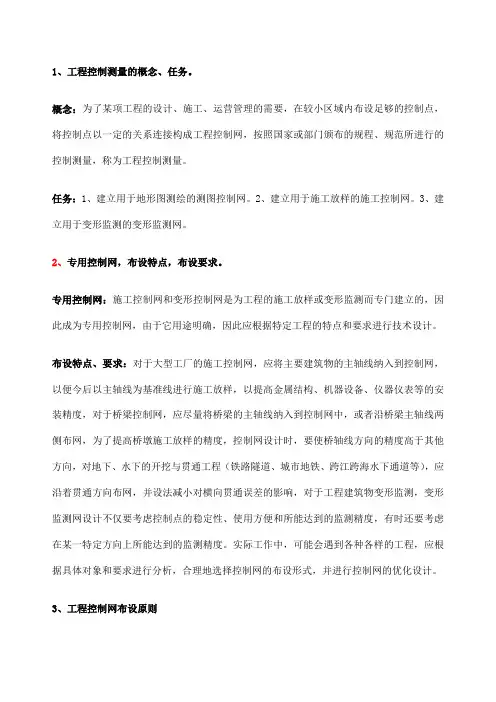

1、工程控制测量的概念、任务。

概念：为了某项工程的设计、施工、运营管理的需要，在较小区域内布设足够的控制点，将控制点以一定的关系连接构成工程控制网，按照国家或部门颁布的规程、规范所进行的控制测量，称为工程控制测量。

任务：1、建立用于地形图测绘的测图控制网。

2、建立用于施工放样的施工控制网。

3、建立用于变形监测的变形监测网。

2、专用控制网，布设特点，布设要求。

专用控制网：施工控制网和变形控制网是为工程的施工放样或变形监测而专门建立的，因此成为专用控制网，由于它用途明确，因此应根据特定工程的特点和要求进行技术设计。

布设特点、要求：对于大型工厂的施工控制网，应将主要建筑物的主轴线纳入到控制网，以便今后以主轴线为基准线进行施工放样，以提高金属结构、机器设备、仪器仪表等的安装精度，对于桥梁控制网，应尽量将桥梁的主轴线纳入到控制网中，或者沿桥梁主轴线两侧布网，为了提高桥墩施工放样的精度，控制网设计时，要使桥轴线方向的精度高于其他方向，对地下、水下的开挖与贯通工程（铁路隧道、城市地铁、跨江跨海水下通道等），应沿着贯通方向布网，并设法减小对横向贯通误差的影响，对于工程建筑物变形监测，变形监测网设计不仅要考虑控制点的稳定性、使用方便和所能达到的监测精度，有时还要考虑在某一特定方向上所能达到的监测精度。

实际工作中，可能会遇到各种各样的工程，应根据具体对象和要求进行分析，合理地选择控制网的布设形式，并进行控制网的优化设计。

3、工程控制网布设原则原则：1、分级布网，逐级控制。

2、具有足够的精度。

3具有一定的密度。

4、遵照相应的规范。

4、平面控制网布设形式，起算元素，观测元素，独立网和非独立网。

布设形式：三角形网，导线网，GPS网。

起算元素：起算坐标，起算边长，起算坐标方位角。

观测元素：水平角，边长。

独立网：如果网内只有必要的一套起算元素，则称该网为独立网。

非独立网：如果网内有多余必要的一套起算元素，则称该网为非独立网。

填空题库及参考答案（大家尽早复习，老师会抓补考！！加油）第1章绪论1-1、测量工作的基准线是铅垂线。

1-2、测量工作的基准面是水准面。

1-4、水准面是处处与铅垂线垂直的连续封闭曲面。

1-5、通过平均海水面的水准面称为大地水准面。

1-6、地球的平均曲率半径为6371km。

1-7、在高斯平面直角坐标系中，中央子午线的投影为坐标x轴。

1-8、地面某点的经度为131°58′，该点所在统一6°带的中央子午线经度是129°。

1-9、为了使高斯平面直角坐标系的y坐标恒大于零，将x轴自中央子午线西移500km。

1-11、我国境内某点的高斯横坐标Y=22365759.13m，则该点坐标为高斯投影统一6°带坐标，带号为22，中央子午线经度为129°，横坐标的实际值为-134240.87m，该点位于其投影带的中央子午线以西。

1-12、地面点至大地水准面的垂直距离为该点的绝对高程，而至某假定水准面的垂直距离为它的相对高程。

第2章水准测量2-1、高程测量按采用的仪器和方法分为水准测量、三角高程测量和GPS高程测量三种。

2-2、水准仪主要由基座、水准器、望远镜组成。

2-3、水准仪的圆水准器轴应与竖轴平行。

2-4、水准仪的操作步骤为粗平、照准标尺、精平、读数。

2-5、水准仪上圆水准器的作用是使竖轴铅垂，管水准器的作用是使望远镜视准轴水平。

2-6、望远镜产生视差的原因是物像没有准确成在十字丝分划板上。

2-7、水准测量中，转点TP的作用是传递高程。

2-8、某站水准测量时，由A点向B点进行测量，测得AB两点之间的高差为0.506m，且B点水准尺的读数为2.376m，则A点水准尺的读数为2.882 m。

2-9、水准测量测站检核可以采用变动仪器高或双面尺法测量两次高差。

2-10、三、四等水准测量使用的双面尺的一面为黑色分划，另一面为红色分划，同一把尺的红黑面分划相差一个常数，其中A尺的红黑面分划常数为4687，B尺的红黑面分划常数为4787。

控制测量总结1控制测量学的涵义：研究精确测定和描绘地面控制点空间位置及其变化的学科。

2控制测量学的作用：①基础作用②控制全局③限制误差传递3控制测量的基准：①大地水准面为测量外业的统一基准面，与其相垂直的铅垂线则是外业的基准线。

②形状和大小与大地体相近，且两者之间相对位置确定的旋转椭球称为参考椭球，参考椭球面是测量计算的基准面，椭球面法线则是测量计算的基准线。

4高斯平面投影的特性：①椭球面上的任一角度投影到平面后保持不变，②作为平面坐标轴的中央子午线，投影后为一条直线，并且是投影点的对称轴，③中央子午线投影到平面后，起长度不变。

5国家平面控制网的布网规则：①分级布网，逐级控制；②足够的精度；③足够的密度；④统一的规格。

6我国的高程系统：①正高系统；②正常高系统；③大地高系统。

【图】我国采用正常高系统7水准面间相互为什么是不平行的【图】地面上的重力加速度随纬度和物质分布的情况而变化。

8我国的高程起算点在青岛，现在的高程72.2604m9精密经纬仪的基本结构：望远镜，读数设备，水准器，轴系。

10J2经纬仪使用的读书方法：对径重合读数法。

11用测微轮读数时最后旋转方向应为“旋进”（为了减小隙动差）12外界条件引起的误差：①大气密度变化和大气透明度对目标成像质量的影响；②水平折光差的影响；③照准目标相位差的影响；④气温变化对仪器稳定性的影响。

13仪器误差：①轴线的几何关系不正确所产生的几何结构误差（三轴误差：视准轴误差，水准轴倾斜误差，垂直轴倾斜误差）②机械结构误差（制造误差，校准误差，传动误差）14观测误差：照准误差；读书误差；<上述三种误差（12、13、14）为角度观测误差。
