塔机、升降机检查记录表(含检查内容)
- 格式：doc
- 大小：121.00 KB
- 文档页数：8
7起
升
系
统
7.1钢丝绳
钢丝绳的断丝、断股等质量情况应符合使用要求。钢丝绳的规格、型号穿绕方式应符合使用说明书的要求。钢丝绳在卷筒上的排列应整齐，无跳槽、交叠现象。当吊钩处于最高位置时，卷筒两侧边缘顶部距卷筒上最外层钢丝绳之间的距离不应小于钢丝绳直径的两倍。
7.2卷筒和滑轮
卷筒与过渡滑轮外观不应有裂纹，无破损，磨损量应符合要求，防钢丝绳跳槽的装置应符合要求。
4
垂直度
导轨架轴心线全高对底座水平基准面的安装垂直度偏差值应符合规定。
5
附着
装置
导轨架附着装置间隔及最上一道附着点以上自由端高度应符合《使用说明书》要求。附着装置与建筑物连接应符合要求。
6
与环境关系
升降机运动部件与除登机平台外的建筑物和固定施工设备之间的距离不得小于0.2m
7
安全警示标志
吊笼内应挂安全操作规程牌，应有限载标志。操纵按钮及其它危险处应有醒目的警示标志。
10.2接地
塔机上所有电气设备与金属结构应有可靠的接地，其接地电阻不应大于4Ω。
10.3电气保护
塔机应设置短路保护、过流保护、失压保护和零位保护及错断相保护，且灵敏、可靠。
10.4线路绝缘
塔机电气线路对地的绝缘电阻不应小于0.5MΩ。
10.5障碍灯
塔顶高度大于30m的塔机，应在塔顶及起重臂端分别安装红色障碍灯，障碍灯应不受停机影响。
7.8起升高度限制器
塔机起升高度限位器，应符合下述要求：对于小车变幅式塔机，吊钩装置顶部升至变幅小车架下端的最小距离为：上回转式塔机，2倍率时为1000mm，4倍率时为700mm；下回转式塔机，2倍率时为800mm，4倍率时为400mm；此时应能立即停止起升运动。对于动臂变幅的塔机，吊钩装置顶部升至起重臂下端的最小距离为800mm处时，应能立即停止起升运动。
7.3钢丝绳固定
钢丝绳绳端固定应符合要求。
7.4制动器
起升机构制动器应有防护罩，制动片厚度不应小于原厚度50％，且不小于5mm。额定载荷制动试验，制动器应平稳制动，无明显下滑。
7.5吊钩
吊钩禁止补焊；应有可靠防钢丝绳脱钩的保险装置且有效、可靠；吊钩表面不应有裂纹、破口、凹陷等可见缺陷；钩尾和螺纹部分及钩筋处等危险断面应无永久性变形；吊钩挂绳处断面磨损量应小于原尺寸10％；开口尺寸增大值不应大于原尺寸的15％；心轴固定应完整可靠。
8回转系统
8.1回转
齿轮
回转转动齿轮啮合应平稳、无异响，小齿轮与回转大齿轮圈应无裂纹、断齿和过度磨损。
8.2回转制动器
回转机构制动器应能保证工作中能起止动作用，并能保证塔机在非工作状态下回转部分可自由旋转。
8.3回转减速箱
回转减速箱应运行正常，无异响，无渗漏现象。
9变
幅
系
统
9.1钢丝绳
钢丝绳的断丝、断股等质量情况应符合使用要求。钢丝绳的规格、型号及穿绕方式应符合使用说明书的要求。钢丝绳在卷筒上的排列应整齐，无跳槽、交叠现象。当吊钩处于最高位置时，卷筒两侧边缘顶部距卷筒上最外层钢丝绳之间的距离不应小于钢丝绳直径的两倍。
9.6幅度限位器
小车变幅塔机内、外变幅限位器，应灵敏可靠，符合要求。当小车向内变幅至距回转中心2000mm时，限位器应切断向内变幅的电源，小车只能作向外变幅操作；当小车向外变幅至距臂端1000mm时，限位器应切断向外变幅的电源，小车只能作向内变幅操作。
9.7小车行走及端部挡架、缓冲装置
小车变幅塔机起重臂的臂端及根部应安装有防止小车脱出轨道两端的挡架和缓冲装置。小车轮与起重臂下弦接触均匀，行走时无异响，车轮踏面厚度磨损量不超过原厚度的15％。
8
吊笼顶部护栏
吊笼顶部周围护栏应安装齐全，无缺损，其安装高度不低于1.1m牢固应可靠。
9
紧急出口门联锁
封闭式吊笼顶部应有紧急出口，板门上安全联锁开关，应齐全有效。
10
吊笼门联锁
吊笼门各限位装置应灵敏可靠，符合要求。
11
层门
各停层点应设置停层层门，层门开启后的净高度应不低于2.0m，层门的净宽度与吊笼净出口宽度之差不得大于120mm，下面间隙不得大于50mm。
销轴
塔机金属结构联接销轴使用方法应正确，且应安装齐全、紧固，有可靠轴向止动措施。
4.3高强度螺栓
塔机主要结构件联接用高强度螺栓的性能等级、规格应符合《使用说明书》要求，并应有足够预紧力矩，有防松措施，螺栓头应高出螺母平面。
5平衡重
5.1平衡重质量与数量
塔机平衡重的数量、质量以及安装位置应符合《使用说明书》中相应臂长的要求。平衡重在塔机上的固定应牢固，工作时不位移、不晃动。
9.8小车防断绳保护装置
小车变幅式塔机，在变幅小车上应安装防止小车钢丝绳断绳而发生小车自由滑动的防断绳保护装置，并有效。
9.9防坠落装置
小车变幅式塔机，在变幅小车上应安装小车防坠落装置，且有效。
9.10防吊臂后倾装置
动臂变幅式塔机应设置防止臂架反弹后翻的装置。
10电
气
系
统
10.1开关箱
塔机供电电源应设置总电源开关箱，开关箱应安装在塔机底部便于操作的地方，开关箱应符合“一机、一闸、一漏、一箱”的要求。
处理措施
记录人
年月日
参加人员
年月日
注：每部塔机应填一份自查表
施工升降机检查记录表
单位名称名称：检查日期:年月日
设备安装位置
设备名称
型号
序号
自查
项目
自查内容
存在问题
1
基础
质量
基础施工应符合《使用说明书》要求或设计计算要求。设置在地下室顶板上时，应有加固设计方案，并经工程项目经理批准，监理工程师签字确认。
26
下限位开关
吊笼应设置自动复位型下限位开关，在正常工作状态下，下限位开关应在下极限开关之前触发。
27
防松绳开关
带对重的施工升降机，应设置非自动复位型防松绳开关，动作应灵敏、可靠。
28
接地
电阻
施工升降机金属结构应可靠接地，接地电阻值不应大于4Ω。
29
绝缘
电阻
施工升降机电气线路对地绝缘电阻值不应小于1MΩ。
12
钢丝绳固结
钢丝绳绳端与配重和梯笼固结应牢固可靠，符合要求。钢丝绳的断丝、断股等质量情况，应符合使用要求。
13
钢丝绳规格及数量
悬挂对重用的钢丝绳的规格、型号、数量及穿绕方式应符合《使用说明书》要求。
14
天轮架滑轮
天轮架滑轮均应有防钢丝绳跳槽装置，滑轮表面应无裂纹、破损。
15
齿轮
啮合
传动齿轮和安全器输出端齿轮与齿条啮合时应符合要求，应均匀，无异响，无过度磨损。
9.2卷筒和滑轮
卷筒与过渡滑轮外观不应有裂纹，无破损，磨损量应符合要求，防钢丝绳跳槽的装置应符合要求。
9.3钢丝绳固定
钢丝绳绳端固定应符合要求。
9.4制动器
变幅机构制动器应有防护罩，制动应平稳、工作可靠。
9.5检修
挂篮
小车变幅的塔机，变幅小车上应装有检修挂篮，并且挂篮在小车上应固定牢靠，固定螺栓应有防松措施。
7.6起重量限制器
塔机起重量限制器，当起重量大于相应工况下的额定值并小于额定值的110％时，应切断上升方向的电源，但机构可作下降方向运动。
7.7起升力矩限制器
塔机起重力矩限制器，当起重力矩大于相应工况下额定值并小于额定值110％时，应切断上升和增加幅度方向的电源，但机构可作下降和减少幅度方向的运动。
3附着
3.1附着
装置
符合塔机《使用说明书》或塔机整体稳定性要求。当附着距离大于《使用说明书》要求时，应进行设计验算。
3.2附着
间距
塔机附着装置间隔及其设置应符合《使用说明书》，附着装置与建筑物连接应可靠。
4结
构
件
4.1构件
质量
塔机主要结构件应无变形、可见裂缝和严重锈蚀，焊缝外观应无可见的焊接缺陷。
4.2联接

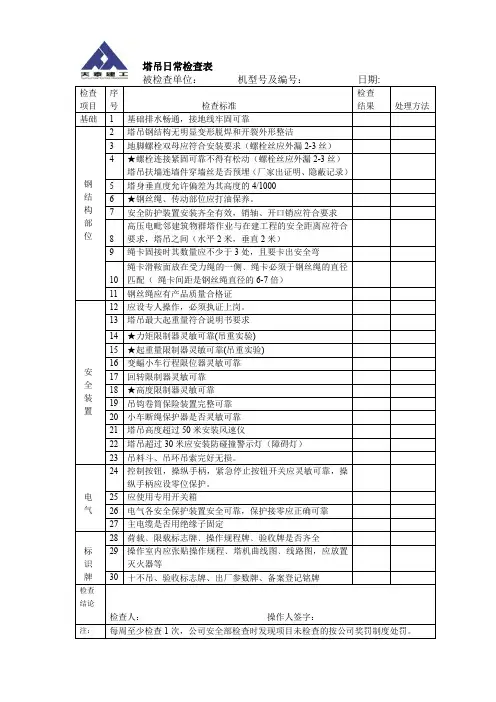

塔吊检查记录表
单位名称名称：检查日期:年月日
设备安装位置
设备名称
型号
序号
自查项目
自查内容
存在问题
1基
本
要
求
1.1塔机与架空输电线
在有架空输电线的场所，塔机的任何部分与架空输电线的安全距离应符合规定要求。
1.2两台塔机之间的最小架设距离
应保证处于低位的塔机的臂架端部与另一台塔机的塔身之间至少有2m的距离；在高位塔机的起重臂回转半径内，处于高位塔机的最低位置的部件与低位塔机中处于最高位置部件之间的垂直距离不得小于2m。同时还应有多塔作业安全技术措施。
30
开关箱
施工升降机电源开关箱设置应符合“一机、一闸、一漏、一箱”的要求。
31
主电缆
主电缆的选用应符合《使用说明书》要求，电缆在吊笼运行中应自由拖行不受阻碍。
32
电气保护元件
总接触器、短路、失压、零位保护及断错相保护器、过载保护器，应灵敏有效。
33
急停
开关
操作台非自行复位型急停开关，应可靠、符合要求。
16
导向轮
导向轮应安装牢靠，润滑良好，导向灵活。吊笼运行时应无明显倾侧现象。
17
背轮
背轮应安装牢靠，润滑良好，导向灵活，并应贴紧齿条。
18
缓冲装置
施工升降机底座上吊笼和对重下方的对应位置应设置缓冲器，缓冲器数量应齐全，结构无缺损变形。当吊笼完全压缩缓冲器后，对重顶部以上的自由行程不得小于0.5m。
19
制动器
传动系统应设置常闭式制动器，当采用两套及以上独立传动系统时，每套传动系统均应具有独立的制动器.制动器应装有手动松闸装置。当吊笼装载额定载荷时，制动器应制动可靠，无明显下滑。
20
减速箱
减速箱在驱动板上应固定牢靠，运行时无异响，箱内油量应充足，无渗漏现象。
升
系
统
7.1钢丝绳
钢丝绳的断丝、断股等质量情况应符合使用要求。钢丝绳的规格、型号穿绕方式应符合使用说明书的要求。钢丝绳在卷筒上的排列应整齐，无跳槽、交叠现象。当吊钩处于最高位置时，卷筒两侧边缘顶部距卷筒上最外层钢丝绳之间的距离不应小于钢丝绳直径的两倍。
7.2卷筒和滑轮
卷筒与过渡滑轮外观不应有裂纹，无破损，磨损量应符合要求，防钢丝绳跳槽的装置应符合要求。
4
垂直度
导轨架轴心线全高对底座水平基准面的安装垂直度偏差值应符合规定。
5
附着
装置
导轨架附着装置间隔及最上一道附着点以上自由端高度应符合《使用说明书》要求。附着装置与建筑物连接应符合要求。
6
与环境关系
升降机运动部件与除登机平台外的建筑物和固定施工设备之间的距离不得小于0.2m
7
安全警示标志
吊笼内应挂安全操作规程牌，应有限载标志。操纵按钮及其它危险处应有醒目的警示标志。
10.2接地
塔机上所有电气设备与金属结构应有可靠的接地，其接地电阻不应大于4Ω。
10.3电气保护
塔机应设置短路保护、过流保护、失压保护和零位保护及错断相保护，且灵敏、可靠。
10.4线路绝缘
塔机电气线路对地的绝缘电阻不应小于0.5MΩ。
10.5障碍灯
塔顶高度大于30m的塔机，应在塔顶及起重臂端分别安装红色障碍灯，障碍灯应不受停机影响。
7.8起升高度限制器
塔机起升高度限位器，应符合下述要求：对于小车变幅式塔机，吊钩装置顶部升至变幅小车架下端的最小距离为：上回转式塔机，2倍率时为1000mm，4倍率时为700mm；下回转式塔机，2倍率时为800mm，4倍率时为400mm；此时应能立即停止起升运动。对于动臂变幅的塔机，吊钩装置顶部升至起重臂下端的最小距离为800mm处时，应能立即停止起升运动。
7.3钢丝绳固定
钢丝绳绳端固定应符合要求。
7.4制动器
起升机构制动器应有防护罩，制动片厚度不应小于原厚度50％，且不小于5mm。额定载荷制动试验，制动器应平稳制动，无明显下滑。
7.5吊钩
吊钩禁止补焊；应有可靠防钢丝绳脱钩的保险装置且有效、可靠；吊钩表面不应有裂纹、破口、凹陷等可见缺陷；钩尾和螺纹部分及钩筋处等危险断面应无永久性变形；吊钩挂绳处断面磨损量应小于原尺寸10％；开口尺寸增大值不应大于原尺寸的15％；心轴固定应完整可靠。
8回转系统
8.1回转
齿轮
回转转动齿轮啮合应平稳、无异响，小齿轮与回转大齿轮圈应无裂纹、断齿和过度磨损。
8.2回转制动器
回转机构制动器应能保证工作中能起止动作用，并能保证塔机在非工作状态下回转部分可自由旋转。
8.3回转减速箱
回转减速箱应运行正常，无异响，无渗漏现象。
9变
幅
系
统
9.1钢丝绳
钢丝绳的断丝、断股等质量情况应符合使用要求。钢丝绳的规格、型号及穿绕方式应符合使用说明书的要求。钢丝绳在卷筒上的排列应整齐，无跳槽、交叠现象。当吊钩处于最高位置时，卷筒两侧边缘顶部距卷筒上最外层钢丝绳之间的距离不应小于钢丝绳直径的两倍。
9.6幅度限位器
小车变幅塔机内、外变幅限位器，应灵敏可靠，符合要求。当小车向内变幅至距回转中心2000mm时，限位器应切断向内变幅的电源，小车只能作向外变幅操作；当小车向外变幅至距臂端1000mm时，限位器应切断向外变幅的电源，小车只能作向内变幅操作。
9.7小车行走及端部挡架、缓冲装置
小车变幅塔机起重臂的臂端及根部应安装有防止小车脱出轨道两端的挡架和缓冲装置。小车轮与起重臂下弦接触均匀，行走时无异响，车轮踏面厚度磨损量不超过原厚度的15％。
8
吊笼顶部护栏
吊笼顶部周围护栏应安装齐全，无缺损，其安装高度不低于1.1m牢固应可靠。
9
紧急出口门联锁
封闭式吊笼顶部应有紧急出口，板门上安全联锁开关，应齐全有效。
10
吊笼门联锁
吊笼门各限位装置应灵敏可靠，符合要求。
11
层门
各停层点应设置停层层门，层门开启后的净高度应不低于2.0m，层门的净宽度与吊笼净出口宽度之差不得大于120mm，下面间隙不得大于50mm。
销轴
塔机金属结构联接销轴使用方法应正确，且应安装齐全、紧固，有可靠轴向止动措施。
4.3高强度螺栓
塔机主要结构件联接用高强度螺栓的性能等级、规格应符合《使用说明书》要求，并应有足够预紧力矩，有防松措施，螺栓头应高出螺母平面。
5平衡重
5.1平衡重质量与数量
塔机平衡重的数量、质量以及安装位置应符合《使用说明书》中相应臂长的要求。平衡重在塔机上的固定应牢固，工作时不位移、不晃动。
9.8小车防断绳保护装置
小车变幅式塔机，在变幅小车上应安装防止小车钢丝绳断绳而发生小车自由滑动的防断绳保护装置，并有效。
9.9防坠落装置
小车变幅式塔机，在变幅小车上应安装小车防坠落装置，且有效。
9.10防吊臂后倾装置
动臂变幅式塔机应设置防止臂架反弹后翻的装置。
10电
气
系
统
10.1开关箱
塔机供电电源应设置总电源开关箱，开关箱应安装在塔机底部便于操作的地方，开关箱应符合“一机、一闸、一漏、一箱”的要求。
处理措施
记录人
年月日
参加人员
年月日
注：每部塔机应填一份自查表
施工升降机检查记录表
单位名称名称：检查日期:年月日
设备安装位置
设备名称
型号
序号
自查
项目
自查内容
存在问题
1
基础
质量
基础施工应符合《使用说明书》要求或设计计算要求。设置在地下室顶板上时，应有加固设计方案，并经工程项目经理批准，监理工程师签字确认。
26
下限位开关
吊笼应设置自动复位型下限位开关，在正常工作状态下，下限位开关应在下极限开关之前触发。
27
防松绳开关
带对重的施工升降机，应设置非自动复位型防松绳开关，动作应灵敏、可靠。
28
接地
电阻
施工升降机金属结构应可靠接地，接地电阻值不应大于4Ω。
29
绝缘
电阻
施工升降机电气线路对地绝缘电阻值不应小于1MΩ。
12
钢丝绳固结
钢丝绳绳端与配重和梯笼固结应牢固可靠，符合要求。钢丝绳的断丝、断股等质量情况，应符合使用要求。
13
钢丝绳规格及数量
悬挂对重用的钢丝绳的规格、型号、数量及穿绕方式应符合《使用说明书》要求。
14
天轮架滑轮
天轮架滑轮均应有防钢丝绳跳槽装置，滑轮表面应无裂纹、破损。
15
齿轮
啮合
传动齿轮和安全器输出端齿轮与齿条啮合时应符合要求，应均匀，无异响，无过度磨损。
9.2卷筒和滑轮
卷筒与过渡滑轮外观不应有裂纹，无破损，磨损量应符合要求，防钢丝绳跳槽的装置应符合要求。
9.3钢丝绳固定
钢丝绳绳端固定应符合要求。
9.4制动器
变幅机构制动器应有防护罩，制动应平稳、工作可靠。
9.5检修
挂篮
小车变幅的塔机，变幅小车上应装有检修挂篮，并且挂篮在小车上应固定牢靠，固定螺栓应有防松措施。
7.6起重量限制器
塔机起重量限制器，当起重量大于相应工况下的额定值并小于额定值的110％时，应切断上升方向的电源，但机构可作下降方向运动。
7.7起升力矩限制器
塔机起重力矩限制器，当起重力矩大于相应工况下额定值并小于额定值110％时，应切断上升和增加幅度方向的电源，但机构可作下降和减少幅度方向的运动。
3附着
3.1附着
装置
符合塔机《使用说明书》或塔机整体稳定性要求。当附着距离大于《使用说明书》要求时，应进行设计验算。
3.2附着
间距
塔机附着装置间隔及其设置应符合《使用说明书》，附着装置与建筑物连接应可靠。
4结
构
件
4.1构件
质量
塔机主要结构件应无变形、可见裂缝和严重锈蚀，焊缝外观应无可见的焊接缺陷。
4.2联接
塔吊检查记录表
单位名称名称：检查日期:年月日
设备安装位置
设备名称
型号
序号
自查项目
自查内容
存在问题
1基
本
要
求
1.1塔机与架空输电线
在有架空输电线的场所，塔机的任何部分与架空输电线的安全距离应符合规定要求。
1.2两台塔机之间的最小架设距离
应保证处于低位的塔机的臂架端部与另一台塔机的塔身之间至少有2m的距离；在高位塔机的起重臂回转半径内，处于高位塔机的最低位置的部件与低位塔机中处于最高位置部件之间的垂直距离不得小于2m。同时还应有多塔作业安全技术措施。
30
开关箱
施工升降机电源开关箱设置应符合“一机、一闸、一漏、一箱”的要求。
31
主电缆
主电缆的选用应符合《使用说明书》要求，电缆在吊笼运行中应自由拖行不受阻碍。
32
电气保护元件
总接触器、短路、失压、零位保护及断错相保护器、过载保护器，应灵敏有效。
33
急停
开关
操作台非自行复位型急停开关，应可靠、符合要求。
16
导向轮
导向轮应安装牢靠，润滑良好，导向灵活。吊笼运行时应无明显倾侧现象。
17
背轮
背轮应安装牢靠，润滑良好，导向灵活，并应贴紧齿条。
18
缓冲装置
施工升降机底座上吊笼和对重下方的对应位置应设置缓冲器，缓冲器数量应齐全，结构无缺损变形。当吊笼完全压缩缓冲器后，对重顶部以上的自由行程不得小于0.5m。
19
制动器
传动系统应设置常闭式制动器，当采用两套及以上独立传动系统时，每套传动系统均应具有独立的制动器.制动器应装有手动松闸装置。当吊笼装载额定载荷时，制动器应制动可靠，无明显下滑。
20
减速箱
减速箱在驱动板上应固定牢靠，运行时无异响，箱内油量应充足，无渗漏现象。
