纵断面设计知识点纵断面设计是道路规划与设计中的重要环节，其目的是为了确保道路在纵向上能够满足交通需求、安全要求和舒适性要求。
本文将介绍一些纵断面设计的知识点，包括纵断面的基本概念、设计要求以及常用的设计方法和技巧。
一、纵断面的基本概念纵断面是指沿着道路纵向方向的剖面图，用于展示道路的高度变化和坡度情况。
在纵断面中，通常会标注道路中心线的高程、道路的纵坡和跨越河流或其他地形的桥梁或隧道等。
二、纵断面设计的要求1.符合基本交通要求：纵断面设计应确保道路的通行能力和安全性，并满足不同车辆的行驶需求，例如机动车、非机动车和行人等。
2.满足舒适性要求：纵断面的设计应尽量减少颠簸和震动，确保驾驶员和乘客在行驶过程中的舒适性。
3.考虑交通安全：纵断面设计应考虑道路的视线要求，保证驾驶员能够看清前方和路口等重要信息，并能进行安全驾驶。
4.防止径流积水：纵断面设计应考虑降雨时的径流情况，采取合适的排水措施，避免道路积水，确保道路畅通。
5.保护环境：纵断面设计应考虑周边环境，减少对自然和人造环境的破坏，并进行合理的噪音和震动控制。
三、纵断面设计的常用方法和技巧1.坡度设计：在纵断面设计中，需要根据道路类型和所处区域的地形条件确定合适的纵坡，以确保行车的安全和舒适性。
较平缓的纵坡可以减少车辆的能量消耗，而较陡的纵坡则可以提高车辆的制动效果。
2.跨越工程设计：对于需要跨越河流、山谷或其他地形的道路段，纵断面设计需要考虑桥梁、隧道等交通设施的位置、高度和坡度，以确保交通畅通和行车安全。
同时，还需要保护周围的环境和生态系统。
3.水平曲线设计：纵断面设计中的水平曲线设计用于调整道路的曲线半径，以提高行车安全和舒适性。
水平曲线应合理布置，在满足车辆安全行驶的前提下，尽量减少曲线的长度和变化率。

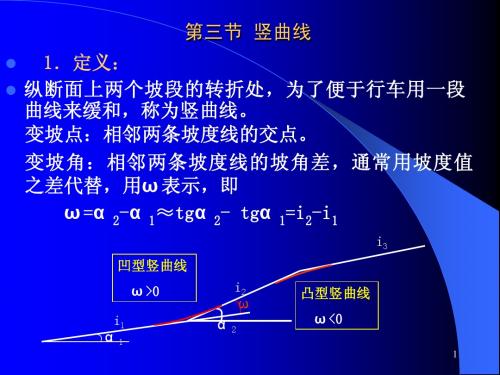

4.坡度转换设计：在纵断面上，需要考虑坡度的转换点，即上升坡与下降坡之间的过渡段。
合理的坡度转换设计可以减少车辆的冲击和加速，提高行车的舒适性和安全性。
园林工程教案<教学方法> 在教学方法教学手段上，积极开展教学方法与教学手段的改革和实践。
《园林工程》是一门实践性很强的课程，针对该课程的不同教学内容，采用灵活多样的教学方法，突出课程特色，融知识传授、能力培养与技能训练于一体。
1、案例分析教学为学生提供相关设计实例，让学生分组进行设计案例调查并进行调查资料分析，以合作组的形式为其他学生作案例分析报告，回答同学提出的相关问题。
2、课堂研讨教学安排学生预习、复习工作，查找新信息、发现并提出新问题。
上课后进入知识连接环节，学生发布查找的园林工程的新信息，教师主讲重点和难点，学生串讲易懂问题，教师提出问题，学生抢答，学生提出问题，教师解惑，教师或学生小结当堂内容。
充分体现以学生为主题，以教师为主导的教学环境。
3、多媒体教学通过多媒体教学，将时间压缩，将空间移位，将丰富多彩的操作现场搬到屏幕上，使同学感受情景教学。
4、现场教学组织学生到施工现场参观考察，使学生亲眼目睹园林工程施工的工艺流程和施工的技术要点，提高学生的感性认识。
5、技能考核式在教学活动中，把学生应掌握的技能分解成“任务”，对学生的实际操作能力、知识综合运用能力、与人合作能力和园林工程与施工技术技能等进行全方位的考核。
<教学手段>1、多媒体教学：通过采用投影仪、多媒体等教学手段，减少教师的课堂板书内容，节省时间增加课堂讨论内容；制作CAI 课件，提高教学质量，培养学生学习兴趣。
近几年来课程组教师积极制作多媒体教学课件，采用现代教学技术，改进教学手段，推进教学信息化建设，推进多媒体教学条件建设，目前本课程已实现100%的教师能独立使用多媒体教学设备。
2、网络教学：建立了《园林工程》精品课程网页，将《园林工程》课程的教案、课件及其他相关资料等全部上网，实现开放式教学。
开发“网上答疑”系统，教师与学生在线交流，解答学生的疑问，探讨共同关心的问题，了解学生的学习和其它方面的动态，及时调整教学方法和进度。
纵断面设计-纵坡及坡长第一节概述路线纵断面图：沿着公路中线竖直剖切然后展开即为公路的纵断面。
纵断面图是公路纵断面设计的主要成果，也是公路设计的重要技术文件之一。
把公路的纵断面图与平面图结合起来，就能准确地定出公路的空间位置。
纵断面设计：在路线纵断面图上研究路线线位高度及坡度变化情况的过程。
纵断面设计的主要任务：根据汽车的动力特性、公路等级、地形、地物、水文地质，综合考虑路基稳定、排水以及工程经济性等，研究纵坡的大小、长短、竖曲线半径以及与平面线形的组合关系，以便达到行车安全迅速、运输经济合理及乘客感觉舒适的目的。
路线纵断面图的构成：纵断面图上由两条主要的线和文字资料两部分构成；（1）地面线：它是根据中线上各桩点的高程而点绘的一条不规则的折线，反映了沿着中线地面的起伏变化情况；（2）设计线：路线上各点路基设计高程的连续线，是经过技术上、经济上以及美学上等多方面比较后定出的一条具有规则形状的几何线，反映了公路路线的起伏变化情况；纵断面设计线是由直线和竖曲线两种线形要素所组成。
直线（即均坡度线）有上坡和下坡，是用水平长度及纵坡度表示的。
纵坡度表征匀坡路段坡度的大小，用高差与水平长度之比量度，即路线纵断面图上的标高：（1）设计标高，即路基设计标高，《规范》规定如下：1、新建公路的路基设计标高：高速公路和一级公路采用中央分隔带的外侧边缘标高；二、三、四级公路采用路基边缘标高，在设置超高、加宽地段为设超高、加宽前该处边缘标高。
2、改建公路的路基设计标高：一般按新建公路的规定办理，也可视具体情况而采用行车道中线处的标高。
第二节纵坡及坡长设计一、最大纵坡、最小纵坡和坡长限制（一）最大纵坡最大纵坡是指在纵坡设计时各级道路允许使用的最大坡度值。
纵坡大小的取值必须要通过全面分析，综合考虑后合理确定。
1.确定最大纵坡应考虑的因素（1）汽车的动力性能：考虑公路上行驶的车辆，按汽车行驶的必要条件和充分条件来确定。
（2）公路等级：不同的公路等级要求的行车速度不同；公路等级越高、行车速度越大，要求的纵坡越平缓。
1.道路设计基本概念本集主要讲解设计院道路设计的基本流程，程序是怎么走的。
属于开篇段，对于不熟悉设计院的同学来说是一个很好的了解过程，另外讲解了基本的道路设计概况。
2.地形图的认识与处理本集主要讲解cad地形图的认识和处理，地形图图示中的各种符号代表什么样的含义，另外讲解地形图的坐标和方向如何纠正，如何更改地形高程点高程值，如何校正高程值的准确性，如何转化等高线。
3.路线设计本集主要讲解道路设计如何选线，选线的方法和原则，对路线设计的基本要领和规范进行了详细的分析。
4.标准横断面绘制与彩色横断面绘制本集主要讲解如何使用CAD软件以及ps软件绘制城市道路的标准横断面图以及彩色的横断面图。
对横断面图的绘图比例也进行了详细说明。
5.道路平面设计本集是道路设计的重点篇章，讲解了道路平面设计包含哪些内容，超高加宽，路网的绘制和标注，道路边线与周边地形的衔接等。
6.道路纵断面设计本集讲解了城市道路纵断面如何设计，纵断面设计过程的一些重点的要求，如平包竖曲，坡度坡长限值等。
7.道路路基横断面设计本集讲解了土方横断面的绘制，清表土、填挖方、土方量的计算、挡土墙、挖台阶等常见的基本方法。
8.路面结构设计本集讲解刚性路面和柔性路面的设计方法，主要包含沥青路面和水泥路面的设计过程和规范取值。
9.一般路基设计图与边坡防护本集讲解常见的路基设计方法理论和边坡如何防护，介绍了常见的边坡防护方法。
10.常用特殊地基处理方法本集讲解常见的软土等特殊路基如何进行处理。
11.沥青路面交叉口竖向设计本集讲解沥青路面如何进行交叉口竖向设计，如何绘制交叉口等高线方格网计算线。
12.水泥路面交叉口竖向设计本集讲解水泥路面如何进行板块划分，以及水泥路面的一些基本的概念性的东西如拉杆传力杆缩缝胀缝等。
13 道路交叉口渠化设计本集讲解如何利用鸿业软件进行交叉口的展宽渠化设计。
说明全套教程一共13课，8.6G，所有课程紧紧围绕一条城市主干路项目施工图设计过程进行，详细讲解了设计院的画图方法和流程,网址。
