CDMA干扰的测试定位与处理

CDMA网络优化过程中的干扰分析与定位许锡溪中国联通汕头分公司【摘要】本文分析了CDMA系统的内外部干扰，结合实际工作列出了查找、定位外部干扰的步骤和方法，并给出了几种常见外部干扰源的频谱图。

1 CDMA系统的干扰及影响CDMA网络必须与既有移动通信系统(如第二代GSM网络、或寻呼等)共存于一个复杂的无线环境中，同时，其它无线射频设备如广播电视和无线局域网等又会产生新的可能使通信服务中断的信号。

与GSM网络相比，CDMA网络的设计更为复杂。

CDMA网络的干扰可分为下行链路上的干扰和上行链路上的干扰。

下行链路干扰有下列四种典型的源，第一种源是由于服务基站前向业务信道所发射的干扰功率，由于这一项是发送到相同移动台的业务信道的所有（干扰）功率的总和，所以降低这类干扰的一个解决办法是限制蜂窝中业务信道的物理数；第二种源是其他基站在下行链路上发射到空中的干扰功率，这种类型的干扰有时被看作导频污染（由于导频功率是所有空中信道中最高的），降低邻近基站空中功率是降低此类干扰的一种方法；第三种源是由于其他基站的下行链路上发射的业务信道而产生的干扰功率，通过重新调整邻近基站天线的方向，可以降低进入服务微蜂窝在下行链路的干扰；第四种源是非CDMA源干扰，干扰发射机常常非法（有意或者无意）地工作在CDMA频段，消除此类干扰就必须确定干扰源地位置。

上行链路上的干扰有下列三种典型的源，第一种源是由于在相同蜂窝中的那些移动台的业务信道的发射而产生的降低该干扰的一个方法是通过降低服务蜂窝的覆盖范围从而减少蜂窝所服务的移动台的总数；第二种源是其他基站中的那些移动台所发射的业务信道而产生的干扰功率，通过控制服务基站的接收覆盖范围可以限制接收来自（其他基站中的）其他移动台的干扰功率；第三种源是非CDMA源干扰，消除这种干扰必须确定干扰源的位置。

因为CDMA是一个自干扰系统，用户信号在相同的频率采用互相关性较好的PN码进行扩频绕码，由于多径的影响，各码字之间不能完全正交，每个用户都对其他用户构成干扰，而且每个小区对其它小区构成干扰，链路性能和系统容量取决于干扰功率的控制结果。

基站干扰源检测和消除策略基站干扰源检测与消除策略随着移动通信技术的不断发展，基站干扰问题越来越突出。

由于基站干扰会严重影响通信质量，导致通话中断、信号弱化、数据丢失等问题，因此对基站干扰源进行及时检测和消除显得尤为重要。

本文将介绍基站干扰源的检测方法以及常用的消除策略。

一、基站干扰源的检测方法1. 信号频谱分析法信号频谱分析法是一种常见的检测基站干扰源的方法。

通过对信号在频域上的分析，可以检测到干扰信号的频率和功率等特征。

在检测过程中可以使用频谱分析仪等专业工具，对信号进行实时监测和分析。

通过比对干扰信号与正常信号的频谱特征，可以准确地确定干扰源的存在。

2. 信号时域分析法信号时域分析法是一种用于检测基站干扰源的有效方法。

通过对信号在时间域上的分析，可以检测干扰信号的时序特征和时延等参数。

通过对正常信号和干扰信号的时域波形进行比对和分析，可以确定干扰源的位置和干扰程度。

3. 无线电频谱监测无线电频谱监测是一种全面检测基站干扰源的方法。

通过设置接收终端，对基站信号和干扰信号进行全面监测和记录。

通过对接收到的信号进行分析和比对，可以快速准确地确定干扰源的存在和位置。

二、基站干扰源的消除策略1. 完善基站布局基站的合理布局是减少基站干扰的重要手段。

通过科学规划基站的位置和距离，避免基站之间的干扰。

此外，适当调整基站的方向和天线的高度，也能有效降低基站干扰。

2. 优化天线系统天线是基站通信的重要组成部分，其性能和布局对干扰的抑制具有重要影响。

优化天线系统，选择适当的天线高度和天线增益，以减少干扰信号的发射和接收。

3. 引入干扰消除技术干扰消除技术是解决基站干扰问题的关键。

通过引入干扰消除算法和技术，如时域滤波、频域抑制等，可以对干扰信号进行消除和抑制。

同时，也可以利用自适应天线阵列等技术，提高基站的干扰抗性。

4. 加强干扰源的定位和处理及时准确地定位基站干扰源，并采取相应的处理措施是解决基站干扰问题的关键。

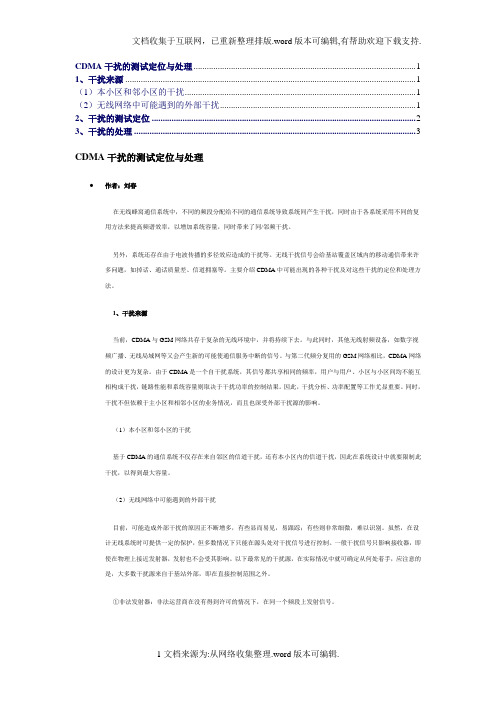

CDMA干扰的测试定位与处理 (1)1、干扰来源 (1)（1）本小区和邻小区的干扰 (1)（2）无线网络中可能遇到的外部干扰 (1)2、干扰的测试定位 (2)3、干扰的处理 (3)CDMA干扰的测试定位与处理•作者：刘春在无线蜂窝通信系统中，不同的频段分配给不同的通信系统导致系统间产生干扰，同时由于各系统采用不同的复用方法来提高频谱效率，以增加系统容量，同时带来了同/邻频干扰。

另外，系统还存在由于电波传播的多径效应造成的干扰等。

无线干扰信号会给基站覆盖区域内的移动通信带来许多问题，如掉话、通话质量差、信道拥塞等。

主要介绍CDMA中可能出现的各种干扰及对这些干扰的定位和处理方法。

1、干扰来源当前，CDMA与GSM网络共存于复杂的无线环境中，并将持续下去。

与此同时，其他无线射频设备，如数字视频广播、无线局域网等又会产生新的可能使通信服务中断的信号。

与第二代频分复用的GSM网络相比，CDMA网络的设计更为复杂。

由于CDMA是一个自干扰系统，其信号都共享相同的频率，用户与用户、小区与小区间均不能互相构成干扰，链路性能和系统容量则取决于干扰功率的控制结果。

因此，干扰分析、功率配置等工作尤显重要。

同时，干扰不但依赖于主小区和相邻小区的业务情况，而且也深受外部干扰源的影响。

（1）本小区和邻小区的干扰基于CDMA的通信系统不仅存在来自邻区的信道干扰，还有本小区内的信道干扰，因此在系统设计中就要限制此干扰，以得到最大容量。

（2）无线网络中可能遇到的外部干扰目前，可能造成外部干扰的原因正不断增多，有些显而易见，易跟踪；有些则非常细微，难以识别。

虽然，在设计无线系统时可提供一定的保护，但多数情况下只能在源头处对干扰信号进行控制。

一般干扰信号只影响接收器，即使在物理上接近发射器，发射也不会受其影响。

以下最常见的干扰源，在实际情况中就可确定从何处着手，应注意的是，大多数干扰源来自于基站外部，即在直接控制范围之外。

①非法发射器：非法运营商在没有得到许可的情况下，在同一个频段上发射信号。

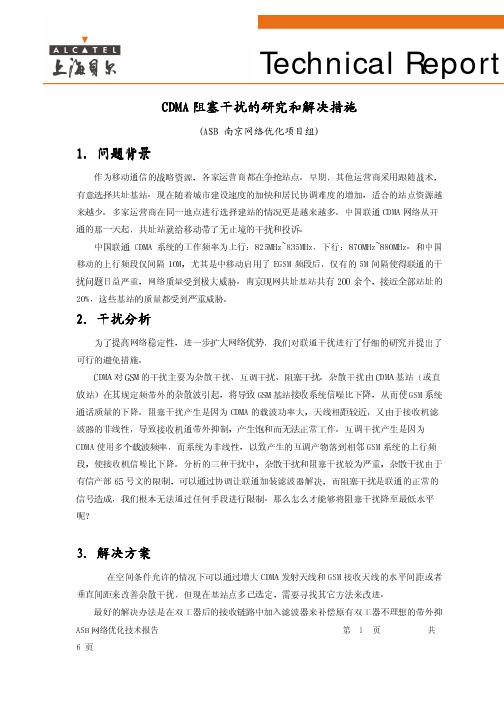

ASB 网络优化技术报告 第 1 页 共 6 页CDMA 阻塞干扰的研究和解决措施阻塞干扰的研究和解决措施(ASB 南京网络优化项目组)1．问题背景问题背景作为移动通信的战略资源，各家运营商都在争抢站点。

早期，其他运营商采用跟随战术，有意选择共址基站。

现在随着城市建设速度的加快和居民协调难度的增加，适合的站点资源越来越少。

多家运营商在同一地点进行选择建站的情况更是越来越多。

中国联通CDMA 网络从开通的那一天起，共址站就给移动带了无止境的干扰和投诉。

中国联通CDMA 系统的工作频率为上行：825MHz~835MHz，下行：870MHz~880MHz。

和中国移动的上行频段仅间隔10M，尤其是中移动启用了EGSM 频段后，仅有的5M 间隔使得联通的干扰问题日益严重，网络质量受到极大威胁。

南京现网共址基站共有200余个，接近全部站址的20%，这些基站的质量都受到严重威胁。

2．干扰分析干扰分析为了提高网络稳定性，进一步扩大网络优势，我们对联通干扰进行了仔细的研究并提出了可行的避免措施。

CDMA 对GSM 的干扰主要为杂散干扰、互调干扰、阻塞干扰。

杂散干扰由CDMA 基站（或直放站）在其规定频带外的杂散波引起，将导致GSM 基站接收系统信噪比下降，从而使GSM 系统通话质量的下降。

阻塞干扰产生是因为CDMA 的载波功率大，天线相距较近，又由于接收机滤波器的非线性，导致接收机通带外抑制，产生饱和而无法正常工作。

互调干扰产生是因为CDMA 使用多个载波频率，而系统为非线性，以致产生的互调产物落到相邻GSM 系统的上行频段，使接收机信噪比下降。

分析的三种干扰中，杂散干扰和阻塞干扰较为严重，杂散干扰由于有信产部65号文的限制，可以通过协调让联通加装滤波器解决，而阻塞干扰是联通的正常的信号造成，我们根本无法通过任何手段进行限制。

那么怎么才能够将阻塞干扰降至最低水平呢？3．解决方案解决方案在空间条件允许的情况下可以通过增大CDMA 发射天线和GSM 接收天线的水平间距或者垂直间距来改善杂散干扰，但现在基站点多已选定，需要寻找其它方法来改进。

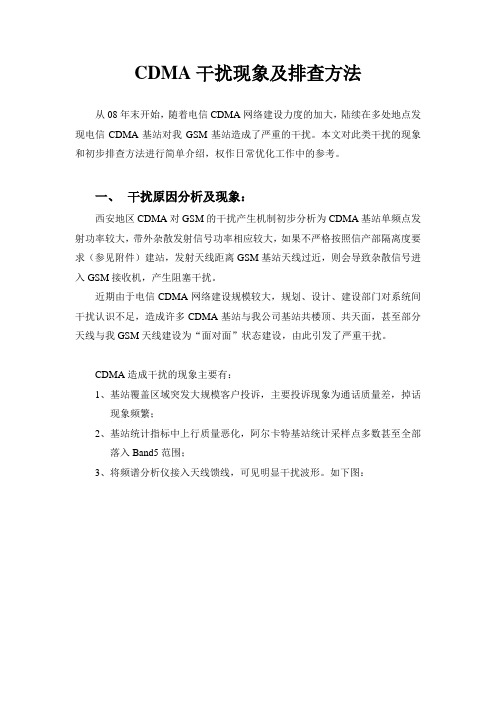

CDMA干扰现象及排查方法从08年末开始，随着电信CDMA网络建设力度的加大，陆续在多处地点发现电信CDMA基站对我GSM基站造成了严重的干扰。

本文对此类干扰的现象和初步排查方法进行简单介绍，权作日常优化工作中的参考。

一、干扰原因分析及现象：西安地区CDMA对GSM的干扰产生机制初步分析为CDMA基站单频点发射功率较大，带外杂散发射信号功率相应较大，如果不严格按照信产部隔离度要求（参见附件）建站，发射天线距离GSM基站天线过近，则会导致杂散信号进入GSM接收机，产生阻塞干扰。

近期由于电信CDMA网络建设规模较大，规划、设计、建设部门对系统间干扰认识不足，造成许多CDMA基站与我公司基站共楼顶、共天面，甚至部分天线与我GSM天线建设为“面对面”状态建设，由此引发了严重干扰。

CDMA造成干扰的现象主要有：1、基站覆盖区域突发大规模客户投诉，主要投诉现象为通话质量差，掉话现象频繁；2、基站统计指标中上行质量恶化，阿尔卡特基站统计采样点多数甚至全部落入Band5范围；3、将频谱分析仪接入天线馈线，可见明显干扰波形。

如下图：二、干扰排查方法：由于此类干扰影响较大，表现明显，因此排查相对容易，主要有以下方法：1、目视直观观察：根据原信产部实验室仿真及测试，一般CDMA天线如果距离GSM天线过近，极易造成杂散干扰，特别是两个天线采取“面对面”方式设置或相互之间有一定重叠的对视区域，干扰尤为明显；可以在基站下直观观察如果在GSM天线前方约50米范围内存在CDMA基站天线，则极有可能为CDMA干扰，然后可使用以下几个步骤进一步排查。

西安一处典型干扰基站照片：2、使用频谱分析仪进行测试：在被干扰基站上，将频谱分析仪接入天馈线部分，直接利用基站天线测量干扰频谱。

因杂散发射的信号本身相对与CDMA载波信号很弱，使用八木天线等定向天线在基站下很难测到，而且由于基站下使用八木等进行测量时距离CDMA天线较远，额外引入的空间隔离已经使测量变得较为困难，因此建议利用基站天线，可以测量到真实进入BTS接收机的无线信号频谱。

《CDMA基站与GSM基站干扰分析与解决方案》篇一一、引言随着无线通信技术的飞速发展，CDMA（码分多址）基站与GSM（全球移动通信系统）基站已成为现代通信网络中不可或缺的部分。

然而，这两种不同的技术标准在共享无线资源时，可能会出现相互干扰的问题。

本文将针对CDMA基站与GSM基站干扰问题进行分析，并提出相应的解决方案。

二、CDMA基站与GSM基站干扰分析1. 同频干扰：CDMA基站与GSM基站可能工作在相同的频段上，导致同频干扰。

这种干扰会导致通信质量下降，影响用户的通信体验。

2. 邻道干扰：由于CDMA和GSM的信道划分方式不同，可能存在邻道干扰。

当相邻信道之间的功率过大时，会导致信道间的相互干扰。

3. 互调干扰：由于无线通信系统的非线性特性，不同信号之间可能产生互调产物，导致干扰。

这种干扰对通信系统的性能影响较大。

三、CDMA基站与GSM基站干扰的解决方案1. 频率规划与优化：通过合理的频率规划，将CDMA基站与GSM基站的频段进行分离，以减少同频干扰。

同时，对现有频段进行优化，提高频谱利用率。

2. 功率控制：通过调整基站的发射功率，降低邻道干扰。

在保证覆盖范围的前提下，尽量降低基站的发射功率，以减少对其他信道的干扰。

3. 智能天线技术：采用智能天线技术，通过波束赋形、零点控制等方法，提高信号的抗干扰能力。

同时，智能天线技术还可以提高系统的频谱利用率和容量。

4. 干扰协调与避免技术：通过引入干扰协调与避免技术，实时监测CDMA基站与GSM基站的干扰情况，并根据实际情况进行调整。

例如，当检测到同频干扰时，可以调整基站的发射频率或功率，以避免干扰。

5. 增强设备性能：提高CDMA基站与GSM基站的设备性能，包括抗干扰能力、灵敏度等，以降低设备间的相互干扰。

6. 合理布局基站：在基站布局时，应考虑地形、建筑物等因素对信号传播的影响。

合理布局基站位置和高度，以减少信号的遮挡和反射造成的干扰。

四、实施措施及建议1. 定期检查和维护：定期对CDMA基站与GSM基站进行检测和维护，确保设备正常运行。

收稿日期!Z 005-03-Z 3.作者简介!陈江(1969->江苏无锡人 中国联通甘肃分公司工程师 从事移动通信网络维护运营管理工作.文章编号!167Z-691X "Z 005#03-00Z 6-03CD MA 干扰产生原因及简单处理方法陈江(中国联通甘肃分公司 甘肃兰州730000>摘要!介绍了目前中国联通CD MA 网络环境中产生各种干扰的可能成因 并讨论了对这些干扰的测试~定位和处理方法.关键词!干扰;CD MA ;GM M ;RMMI ;路测;共站址中图分类号!TN911.4文献标识码!A0引言在无线蜂窝通信网络中 不同的频段分配给不同的制式 从而可能会导致系统间的干扰.同时 每种系统也都采用各种复用方法来提高频谱效率 增加容量 引入了同/邻频干扰.另外 无线系统还存在着由电波传播多径效应造成的干扰等.这些无线干扰信号会给基站覆盖区域的移动通信带来掉话~通话质量差~信道拥塞等问题.本文将简单介绍CD MA 网络中可能出现的各种干扰 以及对这些干扰的测试~定位和处理方法.1干扰来源目前中国联通CD MA 网络与GM M 网络共存于同一个复杂的无线环境中 造成两者间的互干扰.同时 无线射频设备 如数字视频广播和无线局域网也可能会产生新的使通信服务中断的信号.与GM M 网络相比 CD MA 网络的设计更加复杂.这是因为CD MA 是一种自干扰系统 信号共享相同的频率 每个用户都对其它用户构成干扰 每个小区也对其它小区构成干扰 链路性能和系统容量取决于干扰功率的控制结果.因此 干扰分析~功率配置等工作非常重要 这些干扰不但取决于主小区与相邻小区的业务情况 而且也取决于外部干扰源.下面对CD MA 网络干扰源的通用模型进行初步分析:I TOT I I O Wn +I Ot her +PN +T (1>其中I TOT 为本小区的全部干扰 I O Wn 为本小区用户的干扰 I Ot her 为邻小区用户的干扰 PN 为接收机的背景噪声 T 为外部干扰.由式(1>可知 任何一个参数的改变都会对整个系统的性能产生影响.1.1本小区和邻小区干扰基于CD MA 的通信系统不仅存在着来自邻区的信道干扰而且还存在着本小区内的信道干扰 系统设计时必须考虑这种干扰 获得最大的容量.1.Z 无线网络可能遇到的外部干扰目前 产生外部干扰的原因还在不断增多 有些显而易见的干扰容易跟踪 有些则非常细微 很难识别.在初期的规划中虽可避免一定的干扰 但多数情况下依旧存在一定的干扰 下面列出一些最常见的干扰源 参考从何处着手控制.当然 大多数干扰源来自基站外部 即在直接控制范围之外.(1>非法发射器:非法运营者在没有得到许可的情况下 使用同一频段;(Z >覆盖区域重迭:使用网络或其它网络的覆盖区域在一个或多个通道上超出规定范围 天线倾斜~发射功率过大或环境变化都会引起覆盖区域的重迭;(3>信号互调:两个或两个以上信号混在一起 形成新的调制信号 最常见互调为三次信号 即两个间隔1MHZ 的信号会在原高频信号之上1MHZ 和低频信号之下1MHZ 各产生一个新的信号(例如 两个信号分别处于800~801MHZ 的频段 则将在799~80Z MHZ 出现三次信号>;(4>雷达站:有些七~八十年代设计的分米波第19卷第3期甘肃联合大学学报!自然科学版"VOl .19NO .3Z 005年7月JOur nal Of G ansu L i anhe Uni versit y !Nat ural Mci ences "Jul .Z 005雷达使用的频率与800MHZ CD MA系统相近由于其发射功率非常大几十到几百千瓦带外杂散也较大很容易对附近的蜂窝基站造成干扰5广播发射器谐波大功率源商业广播电台也会产生大功率信号谐波影响附近的移动通信发射器6A MPM没有退网原有的A MPM系统与CD MA使用的一段频段重合若个别地区A MPM 频段未清退干净则会对联通使用的800MHZ频段下的CD MA系统造成干扰7微波传输很多地方存在着大量用于传输的微波链路这些微波传输处于比较高的频段Z GHZ左右这对于使用Z000MHZ左右频段的系统会产生干扰.Z干扰的测试和定位干扰信号会给系统带来很大的影响严重时会对手机上网呼叫和切换产生影响如果接收频段内存在干扰则还会对接收机的灵敏度造成影响抬高系统接收噪声的电平.干扰的测试和定位非常重要它贯穿于前期规划到后期优化的全过程.在无线规划设计阶段为了保证CD MA系统的正常运行频带必须在充分的保护频带和保护区内保持干净使用相应的设备进行测试为后期网络的正常运行做好准备在基站建设完成网络优化阶段同样要对干扰进行测试避免干扰影响网络质量造成不必要的损失.目前联通CD MA频段为8Z5MHZ-880MHZ为找出干扰源测试时应准确确定测试时间和测试地点准备测试仪器测试天线车辆GPM和指北针.目前我们一般采用频谱分析仪A g il ent频谱仪附八木天线和全向天线与路测A g il ent E6474相结合的方法来查找干扰源.测试地点应选择在基站天线架设的位置最好选择当地具有制高点特征的建筑物顶层天线选用为全向天线与定向天线配合使用在测试下行链路电磁干扰时除前面的测试条件外还应在小区覆盖范围内选择一定数量的典型点进行测试选择定点测试或驱车测试方式天线选用便携式小天线.对于驱车测试模式可在小区覆盖的主要街道进行慢速行使发现强干扰后进行下行定点测试并与制高点测试情况进行比较.一般来说全向天线可用于电磁干扰的测量但不利于干扰源的定位而定向天线则可用于干扰源的搜索.天线的方向性越强增益越高搜索能力越强.应配合使用查找干扰源源头.在基站建设完成后进入网络优化阶段还可以通过以下方法进行定位.Z.1通过话统或近端查看RMMI通过话统的RMMI数值可以判断大致的干扰如果某载频干扰严重在近端三星设备在bM M上直接查看通过相应的命令查看RMMI峰值等信息.在空载下观察RMMI平均值是判断干扰的重要手段.对于新开局用户很少空载RMMI 电平一般小于-105db m在业务开展的情况下根据经验RMMI平均值一般不会超过-95db m. Z.Z通过手机初步判断前向干扰在手机上看到导频E C IO下降而接收功率上升表明前向链路存在干扰有可能会造成掉话等问题.由于干扰的存在导频强度会变得很差如果前向链路不能再被解调手机就会关闭其发射机重新初始化.产生前向干扰的原因还包括1如果手机无法及时将强信号的邻区加入激活集则前向的同频干扰加剧手机会由于干扰而掉话这是最普遍的前向链路干扰掉话情况Z当某个处于闭塞状态的基站突然解闭它对周围的基站会形成较大的前向干扰造成周围基站的部分呼叫掉话.3从接收质量FER可以参考判断是否存在干扰.如果手机长时间进入搜索状态如超过10秒则很有可能是由于存在不能被手机利用的干扰源导致FER高引起掉话等问题.4通过路测可以发现干扰检查干扰路段和信号质量分布分析是由于哪些小区信号的重迭覆盖引起的干扰哪些是由于存在越区覆盖而造成的干扰.3干扰的处理在初步定位干扰源后则必须对干扰进行排除下面介绍一些常用的方法.3.1清频CD MA系统所用频段和保护带不可被其它无线信号占用.在实际网络规划时针对建设环境进行仔细测试针对频段内的非法干扰可向无委会申请清频.7Z第3期陈江!CD MA干扰产生原因及简单处理方法3.Z规避频段外的干扰这是一种主要干扰包括一些与接收器频率相近而不相同的强信号强度大到足以影响输入.这些信号通常很接近预定频率由于接收器输入滤波器会滤掉其它相差太远的信号因此此类干扰使接收器受到两种影响:一种是前端阻塞由于强信号进入接收器使第一级C前置放大器或混频器)过载完全饱和引起使更强的信号无法接收;另一种影响是电感效应附近的信号进入接收器后被AGC C自动增益控制)发现或者启动限制器电路造成增益下降.此时接收器表现出灵敏度降低微弱信号会丢失对强信号的信噪比也将减小.对于此种干扰在规划初期对周边的无线环境进行必要地考察.3.3利用共站址天线隔离度来减少干扰目前联通CD MA基站一对一地复用现有的GM M网络基站这样可以降低运营商的成本.但在基站建设时必须注意两系统间的天线隔离度以避免干扰.目前联通G网与C网收发天线水平隔离度经验值1.5m垂直隔离度5m.3.4调整网络各参数避免干扰C1)进行路测根据实际情况调整相关小区的基站发射功率~天线倾角~邻区关系~切换参数或调整PN规划等来避免干扰;C Z)用频谱仪分析找出干扰频点进一步查找干扰源;C3)进行功率控制如对于越区覆盖情况可采用这一方法;C4)解决设备问题C如TRX板自激).3.5避免谐波类干扰在实际情况下信号中还可能有强到能产生干扰的谐波针对此类干扰需要用天线隔离和滤波器抑制的方法才能实现避免.4结束语综上所述CD MA网络中存在着不同来源的干扰通过频谱分析仪等方法可以对干扰进行测试也可通过不同的手段和方法对其进行定位并且可以通过适当的方法来排除或避免这些干扰.希望本文能对实际工程具有一定的参考意义.参考文献!1]杨大成.CD MA Z000基本原理M].北京:北京机械工业出版社Z003.The Reasons of Interatti on Existi n g i n t he CD MA S y ste m and S i m p le S ol uti onsC E N Jian gC G ansu branch Of Chi na United T el ecO mmunicati Ons COr p Orati On LanZhOu730000Chi na)Abstratt:The aut hOr arti cl e m ai nl y i ntr Oduces t he reasOns Of i nt eracti On t hat exi st i n t he CD MA s y s-t e m Of Chi na Uni cO m and t al ks abOut t he t ests Ori ent ati Ons and sOl uti Ons..Ke y Words:i nt erf erence;CD MA;GM M;RMMI;dri ve t est;cO mmOn st ati On address8Z甘肃联合大学学报!自然科学版"第19卷。
