机械设计试卷2(含答案)

机 械 设 计 自 测 题------------------------------------------------------------------------------------------一、判断题1．滚动轴承的基本额定寿命是指滚动轴承的任一元件出现疲劳点蚀前轴承运转的总转数或一定转速下的工作小时数。

（ × ）2．传动轴只承受弯矩作用，心轴只承受扭矩作用。

（ × ）3．相互啮合的齿轮，齿面接触强度一定相等，齿根弯曲疲劳强度一般不等。

（ × ）4．滚动轴承的当量动载荷是指轴承寿命为106转时，轴承所能承受的最大载荷。

（ × ）5．凸缘联轴器和齿式联轴器都可以补偿两轴的安装误差。

（ × ）6．只要是啮合传动，则其瞬时传动比不变。

（ × ）7．对于蜗杆传动，其传动中心距公式为()1221z z a +=。

（ × ） 8．蜗杆传动本质上属于齿轮传动，因此其传动比公式也为12/d d i =。

（ × ） 9．在分度圆直径不变的情况下，齿轮的齿数越大则其齿根弯曲疲劳强度越小。

（ ∨ ）10．能减振的联轴器一定能缓冲，能缓冲的联轴器一定能减振。

（ × ）11．齿轮软、硬齿面以HB350为界，是因为软、硬齿面齿轮的设计准则不同。

（ × ）12．与斜齿轮一样，蜗杆传动正确啮合的条件之一是蜗杆螺旋角等于蜗轮螺旋角。

（ × ）13．动压润滑向心轴承的最小油膜厚度总是出现在外载荷的作用线上。

（ × ）14．当轴的刚度不够时，可改用强度大的合金钢代替原来的碳素钢来提高刚度。

（ × ）15．从有利于滚动轴承寿命的角度看，外圈固定内圈转动比内圈固定外圈转动好。

（ ∨ ）二、选择题1．按齿面接触强度设计齿轮时，应将（ b ）中较小者代入设计公式。

a.FP1/Y Fa1Y sa1与FP2/Y Fa2Y sa2 b. HP1与HP2 c. FP1与FP2 d. HP1/Y Fa1Y sa1与HP2/Y Fa2Y sa2 2．下列直径、直径系列相同的四种轴承中，( b )极限转速最高；( a )承受径向载荷最大；( c )能够同时承受较大的径向与轴向载荷；( a )完全不能承受轴向力。

山东建筑大学机械设计基础模拟试题2一、填空题1. 实现间歇运动的机构有 、 。

2. 轴上零件轴向固定的方法有 、 、 。

3. 齿轮轮齿失效形式主要有 、 。

4. 工作中只受弯矩不受扭矩的轴叫 轴，只受扭矩不承受弯矩的轴叫 轴。

5. 螺纹连接的常用防松方法有 、 、 。

6. 已知一孔的标注尺寸为021.0050+φ，则该孔的最大极限尺寸 ，尺寸公差为 。

7. 滚动轴承额定寿命是指同一批轴承，在相同运转条件下 轴承不发生 时运转的总转数。

二、选择题1．平面四杆机构中，是否存在死点，取决于 是否与连杆共线。

A.主动件B.从动件C.机架D.连架杆2. 下述几种运动规律中， 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A.等速运动规律B.摆线运动规律(正弦)C.等加速等减速运动规律D.简谐运动规律(余弦)3. 斜齿圆柱齿轮的齿数z 与模数n m 不变，若增大螺旋角β，则分度圆直径1d 。

A.不变B.增大C.减小D.不一定增大或减小 4. 与齿轮传动相比， 不能作为蜗杆传动的优点。

A.传动平稳，噪声小B.传动比可以较大C.可产生自锁D.传动效率高5. 在设计直齿圆柱齿轮和斜齿圆柱齿轮时，通常取小齿轮齿宽1b 大于大齿轮齿宽2b ，其主要目的是 。

A.节省材料B.考虑装配时的轴向窜动C.提高承载能力D.使两齿轮接近等强度6. 根据滚动轴承的代号7306C ，得知该轴承的内径为 。

A. 6mmB.24mmC.30mmD. 36mm7.用于连接的螺纹牙型为三角形，这主要是因为三角形螺纹。

A.牙根强度高，自锁性能好B.传动效率高C.防振性能好8. 选取V带型号，主要取决于。

A.带的线速度B.带的紧边拉力C.带的有效拉力D.带传递功率和小带轮转速9. 带传动在工作中产生弹性滑动的原因是。

A.带与带轮间的摩擦系数较小B.所带的外载荷过大C.带的弹性与紧边和松边有拉力差D.初拉力过小10. 带传动中，若小带轮为主动轮，则带的最大应力发生在带的处。

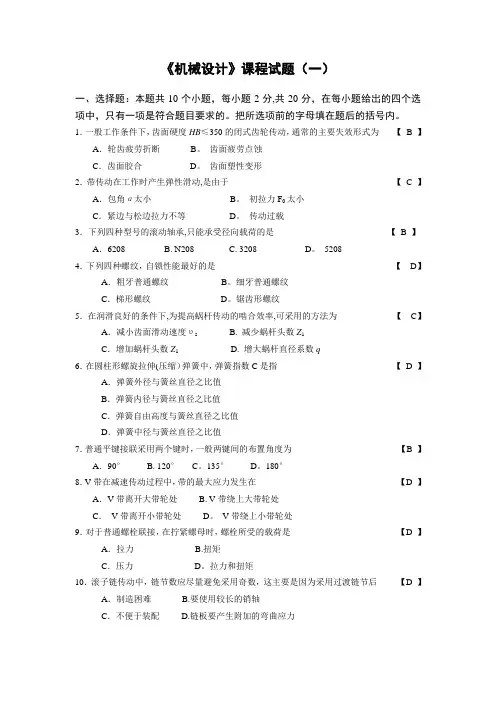

《机械设计》课程试题（一）一、选择题：本题共10个小题，每小题2分,共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断B。

齿面疲劳点蚀C．齿面胶合D。

齿面塑性变形2．带传动在工作时产生弹性滑动,是由于【C 】A．包角α太小B。

初拉力F0太小C．紧边与松边拉力不等D。

传动过载3．下列四种型号的滚动轴承,只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D。

52084．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹B。

细牙普通螺纹C．梯形螺纹D。

锯齿形螺纹5．在润滑良好的条件下,为提高蜗杆传动的啮合效率,可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸(压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120°C。

135°D。

180°8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处D。

V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩C．压力D。

拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分.把答案填在题中横线上。

1．轴如按受载性质区分,主要受弯矩的轴为心轴,主要受转矩的轴为传动轴. 2．代号62203的滚动轴承，为深沟球轴承轴承,其内径为17 mm. 3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大于大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取大齿轮齿宽b2.4．普通平键联接的工作面是键的两侧面；楔键联接的工作面是键的上下面。

《机械设计基础》一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B.σωω=+max min2 C.σωωω=-max minm D.σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.mt1=ma2, αt1=αa2,γ=βB.ma1=mt2, αa1=αt2,γ=βC.mt1=ma2, αt1=αa2,γ=-βD.ma1=ma2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。

机械设计试卷一、填空题：（共13小题，每空1分，共25分）1．）螺纹连接防松的实质是。

2.）直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，。

3.）为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是。

4.）在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d取标准，其目的是。

5.某一变应力的应力比r=0.6,σa=100MPa,则σm= , σmin= , σmax= 。

6.动摩擦分为。

7.）零件的磨损过程大致可以分为三个阶段。

8.）螺纹连接放松方法按其工作原理分为。

9.）螺旋传动是利用和组成的螺旋副来实现传动要求的。

10）进行零件疲劳强度计算时，通常需要考虑影响零件疲劳强度的三个主要因素，他们是、、。

11. 对于受轴向变载荷的螺栓，为提高其疲劳强度，可采取减小刚度增大刚度等措施。

12.）平键连接中是工作面，楔键连接中是工作面。

13.）当采用双键连接时，所使用的两个平键相隔布置。

（角度）二、选择题：（共10小题，每小题2分，共计20分）1．A．摩擦防松 B.机械防松 C.破坏螺旋副的关系防松 D.增大预紧力防松2.润滑及防护条件最好，多用于重要场合的齿轮传动形式是（）A．开式齿轮传动 B.闭式齿轮传动 C.半开式齿轮传动3.修缘是将齿顶的一小部分齿廓曲线修整成( )的渐开线。

A.α>20°B.α<20°C.α=18°D.α<18°4.）蜗杆传动的机械效率主要取决于蜗杆的( ) A.压力角 B.导程角 C.头数 D.分度圆直径5.在蜗杆传动中，蜗杆分度圆柱上的导程角γ与蜗轮分度圆柱上的螺旋角β的关系是（）A．γ＝β B.γ＞β C.γ＜β D.两者之间无关联6.）带传动中打滑现象是因为（）.A.带的张紧力不足B.带受拉塑性变形大C.外载荷过大7.）设计链传动时,链节数最好取（）A.奇数B.偶数C.质数D.链轮齿数的整数倍8.）一般开式齿轮传动的主要失效形式是（）A.齿面胶合B.齿面疲劳点蚀C.齿面磨损或轮齿疲劳折断D.塑性变形9.表征普通圆柱蜗杆传动参数和几何尺寸关系的平面应为( ).A. 中间平面B.蜗杆端面C.蜗轮法面10. )蜗杆传动中，头数为z1，模数为m，导程为p z,则直径系数q=（）A.md1B.d1mC.d1p zD.m p z三、简答题：（共3小题，每小题5分，共15分）1．提高机械零件疲劳强度的措施有哪些？2.）润滑方法具体有哪些？3.）螺纹防松的方法有哪些？四、计算题：（共3小题，每小题10分，共30分）1.如图所示，两根梁用八个4.6级普通螺栓与两块钢盖板相连接，梁受到的拉力F=28KN,摩擦系数f=0.2。

国家开放大学煤炭学院形考试卷考试科目：机械设计基础试卷代号：试卷说明：1、本试卷共6 页，三种题型，满分100分。

2、本次考试为闭卷，考试时间为90分钟。

一、单项选择题（共30题，每小题2分，计60分。

选出一个正确的答案，并将字母标号填在括号内。

）1. 划分材料是塑性或脆性的标准，主要取决于（）。

A．材料的强度极限B．材料在变形过程中有无屈服现象C．材料硬度的大小D．材料疲劳极限2. 螺纹连接防松的根本在于防止（）之间的相对转动。

A．螺栓和螺母B．螺栓和被连接件C．螺母和被连接件D．被连接件和被连接件3. 在下列各种防松方法中，利用摩擦原理防松的方法是（）。

A．弹簧垫圈B．开口销C．焊接D．止动垫片4. 平键的截面尺寸（b、h）通常是根据（）按标准选择。

A．轴的直径B．轴传递转矩的大小C．传递功率的大小D．轮毂装配到轴上较方便5．标准直齿圆柱齿轮的齿形系数Y Fa取决于（）。

A．模数B．齿数C．齿宽系数D．齿面硬度6. 45钢齿轮，经调质处理后其硬度值为（）。

A．45～50HRC B．220～270HBS C．160～180HBS D．320～350HBS7. 对于开式齿轮传动，在工程设计中，一般（）。

A．按接触强度设计齿轮尺寸，再校核弯曲强度B．按弯曲强度设计齿轮尺寸，再校核接触强度C．只需按接触强度设计D．只需按弯曲强度设计8. 对于齿面硬度≤350HBS的闭式齿轮传动，在工程设计时一般先按（）计算。

A．接触强度B．弯曲强度C．磨损条件D．胶合条件9. 如果齿轮的模数、转速和传递的功率不变，增加齿轮的直径，则齿轮的（）。

A．接触强度减小B．弯曲强度增加C．接触强度增大D．都不是10. 蜗杆传动中，将蜗杆分度圆直径定为标准值是为了（）。

A．使中心距也标准化B．避免蜗杆刚度过小C．提高加工效率D．减少蜗轮滚刀的数目，便于刀具标准化11. 在标准蜗杆传动中，蜗杆头数一定时，若增大蜗杆直径系数，将使传动效率（）。

《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。

答案：机械设计基础是一门重要的技术基础课，是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。

它是研究机械类产品的设计、开发、制造，满足经济发展和社会需求的基础知识课程。

机械设计工作涉及工程技术的各个领域。

一台新的设备在设计阶段，要根据设计要求确定工作原理及合理的结构，进行运动、动力、强度、刚度分析，完成图样设计，还要研究在制造、销售、使用以及售后服务等方面的问题。

设计人员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。

2、机器的主要特征。

答案：(1)它们都是人为实体（构件）的组合。

(2)各个运动实体（构件）之间具有确定的相对运动。

(3)能够实现能量的转换，代替或减轻人类完成有用的机械功。

3、一部完整的机器由以下四部分组成答案：根据功能的不同，一部完整的机器由以下四部分组成：(1)原动部分：机器的动力来源。

(2)工作部分：完成工作任务的部分。

(3)传动部分：把原动机的运动和动力传递给工作机。

(4)控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。

4、什么叫机构？机构的主要特征。

答案：机构是由两个以上具有确定相对运动的构件组成的。

机构的主要特征：(1)它们都是人为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。

从结构和运动学的角度分析，机器机构之间并无区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。

5、机械分类。

答案：根据用途不同，机械可分为：(1)动力机械实现机械能与其他形式能量间的转换。

(2)加工机械改变物料的结构形状、性质及状态。

(3)运输机械改变人或物料的空间位置。

(4)信息机械获取或处理各种信息。

6、什么叫构件？答案：构件所谓构件，是指机构的基本运动单元。

它可以是单一的零件，也可以是几个零件联接而成的运动单元。

《机械设计》课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的（）。

2、三角形螺纹的牙型角α＝（），适用于（），而梯形螺纹的牙型角α＝（），适用于（）。

3、螺纹连接防松，按其防松原理可分为（）防松、（）防松和（）防松。

4、带传动在工作过程中，带内所受的应力有（）、（）和（），最大应力发生在（）。

5、链传动设计时，链条节数应选（）数(奇数、偶数)。

链轮齿数应选（）数；速度较高时，链节距应选（）些。

6、根据齿轮设计准则，软齿面闭式齿轮传动一般按（）设计，按（）校核；硬齿面闭式齿轮传动一般按（）设计，按（）校核。

7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力（），材料的许用接触应力（），工作中产生的齿根弯曲应力（），材料的许用弯曲应力（）。

8、蜗杆传动的总效率包括啮合效率η、（）效率和（）效率。

其中啮合效率η=（），影响蜗杆传动总效率的主要因素是（）效率。

9、轴按受载荷的性质不同，分为（）、（）、（）。

10、滚动轴承接触角越大，承受（）载荷的能力也越大。

得分二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是（）应力。

A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。

A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb 和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。

A．避免螺栓受附加弯曲应力作用 B．便于安装 C．为安置防松装置4、选取V带型号，主要取决于（）。

A．带的线速度 B．带的紧边拉力C．带的有效拉力 D．带传递的功率和小带轮转速5、对于标准齿轮传动，影响齿形系数Y的主要几何参数是（）。

A．齿轮的模数 B．齿轮的压力角 C．齿轮的齿数 D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于（）。

《机械设计基础》试题库及答案2真题机械设计基础一、填空（每空1分）T-1-1-01-2-3、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。

T-2-2-02-2-4、平面运动副可分为和，低副又可分为和。

T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副T-2-2-04-2-1、平面运动副的最大约束数为。

T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目主动件数目。

T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为高副T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆位置。

T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：回特性T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为。

T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为运动。

T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α。

T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

T-6-7-16-2-3、链传动和带传动都属于传动。

T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

轴系结构改错题（共7题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

解：1.此处螺栓连接用该有垫片；2 轴承端盖与轴之间应该有间隙，并且配有密封。

3键的位置和尺寸不合适 4无定位轴肩5无轴肩 6套筒直径太大，不应该超过轴承内圈高度；7轴和轮毂一样长，起不到定位作用；8无定位；9无垫片10采用反装。

2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解： 画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； ②联轴器与透盖不能接触，联轴器应右移； ③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙； ⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm ；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm ，轴颈右端面缩进去； ⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右； ⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长，应缩短一点。

3、试分析指出图中所示轴系结构中的错误，说明原因。

图中齿轮用油润滑，轴承用脂润滑。

解: 每指出1个错误得1分，说明错误原因得1分。

总分不超过10分。

存在问题分析： （1）轴承的轴向固定、调整，轴向力传递方面错误1）轴系采用全固式结构，两轴承反装不能将轴向力传到机架，应该为正装。

2）全固式结构中，轴左端的弹性挡圈多余，应去掉。

3）端盖处没有调整垫片，不能调整轴承游隙。

（2）转动零件与固定零件接触，不能正常工作方面错误1）轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； 2）轴与右端盖之间不能接触，应有间隙。

3）定位齿轮的套筒径向尺寸过大，与轴承外圈接触。

机械设计基础试题二及答案一、填空题：（每空1分，共30分）1、力偶矩的、和称为力偶的三要素。

2、两构件相互作用时，它们之间的作用与反作用力必然、、，但分别作用于两个构件上。

3、机器或机构各部分之间应具有运动。

4、一平面铰链四杆机构的各杆长度分别为a=350mm,b=600mm,c=200mm,d=700mm；(1) 当取 c 杆为机架时，它为机构；（2）当取d杆为机架时，则为。

5、渐开线标准直齿圆柱齿轮传动，正确啮合条件是。

6、分度圆上的压力角等于，摸数取的是值，齿厚和齿槽宽的齿轮，称为标准齿轮。

7、槽轮机构能把主动轴的等速连续，转换成从动轴的周期性的运动。

8、槽轮机构、，在进入和脱离啮合时。

但在运动过程中的加速度变化较大，冲击较严重，因而不适用于。

9、在材料、热处理及几何参数均相同的直齿圆柱、斜齿圆柱和直齿圆锥三种齿轮传动中，承载能力最高的是传动，承载能力最低的是传动。

10、齿轮传动的润滑方式主要根据齿轮的选择。

闭式齿轮传动采用油浴润滑时的油量根据确定。

11、带传动的失效形式有和。

12、传动带中的的工作应力包括、和。

13、根据轮系中各个齿轮的几何轴线的位置是否变动，轮系可分为三类：、和混合轮系。

二、选择题：（每题1分，共12分）1、如果力R是F1、F2二力的合力,用矢量方程表示为R=F1+F2,则三力大小之间的关系为( )。

A.必有R=F1+F2;B.不可能有R=F1+F2;C.必有R>F1,R>F2; D可能有R<F1,R<F2。

2、刚体受三力作用而处于平衡状态,则此三力的作用线( )。

A. 必汇交于一点;B. 必互相平行;C. 必都为零;D. 必位于同一平面内。

3、等截面直杆在两个外力的作用下发生轴向压缩变形时，这对外力所具备的特点一定是等值、( )。

A. 反向、共线；B. 反向，过截面形心；C. 方向相对，作用线与杆轴线重合；D方向相对，沿同一直线作用。

4、轴向拉伸杆，正应力最大的截面和剪应力最大的截面( )A. 分别是横截面、450斜截面；B. 都是横截面;C. 分别是450斜截面、横截面;D. 都是450斜截面。

欢迎共阅一、填空题及选择填空题（27分，每空1分）1．当动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、边界摩擦和干摩擦同时存在的现象，这种摩擦状态称为混合摩擦。

2. 一公称直径为d=16mm的螺纹副，螺纹头数n=2,螺距p=4mm, 螺纹中径d2=D2=14mm,牙侧角β=15o,螺纹副材料的当量摩擦系数没有影响的是e。

a. 齿数b. 变位系数c. 齿顶高系数d. 压力角e. 模数8. 按国家标准GB/292-93规定，型号7212 C/DB轴承的类型为角接触球轴承，宽度类型为窄系列，精度等级为P0，公称接触角α = 15o。

9. 对于转动的滚动轴承,其主要失效形式是疲劳点蚀, 对于不转动、低速或摆动的轴承，主要失效形式是局部塑性变形, 对于高速轴承，发热以至胶合是其主要失效形式。

10. 滑动轴承一般由轴颈、轴瓦、轴承座三者组成，其失效形式主要是胶合和磨损，主要发生在轴瓦上。

二、问答题（24分,每小题4分）1.K)2.（4）开式齿轮传动：目前多是按齿根弯曲疲劳强度进行设计，并考虑磨损的影响将模数适当增大（加大10~15%）。

3.按照轴所受载荷类型的不同，轴分为那几种类型？并分别举例说明。

评分标准：以下3点各点1分，举例正确合计1分。

（1）仅受弯矩M的轴——心轴，只起支撑零件作用，如自行车前轴。

（2）仅受转矩T的轴——传动轴，只传递运动和转矩不起支撑作用，如汽车后轮传动轴。

（3）既受弯矩又受转矩的轴——转轴，既起支撑又起传运动和转矩作用，如减速器的输出轴。

4．给出滚动轴承的当量静载荷P0的定义。

当量静载荷是一个假想载荷，其作用方向与基本额定静负荷相同，而在当量静载荷作用下，轴承的受载最大滚动体与滚道接触处的塑性变形总量与实际载荷作用下的塑性变形总量相同。

（4分）51)2)3)4)5)6)61)2)3)11图中标明蜗杆的转向、蜗轮轮齿旋向、节点位置处蜗杆及蜗轮的受力方向。

（5分）2）若蜗杆与蜗轮齿面间当量摩擦系数f ′= 0.18，该机构能否自锁？（2分）3）若重物W=4kN，传动装置总的传动效率为η =0.5，试计算出电机的输出转矩T m应是多少？（2分）4）若蜗轮轴采用如图b所示的两个角接触轴承7209C支撑形式, L=100mm，蜗杆传动效率η1= 0.7，卷筒、联轴器(连接蜗轮轴与卷筒轴)、蜗轮轴上轴承的效率合计为η2= 0.8，轴承7209 C的基本额定动载荷和基本额定静载荷分别为C = 29800N、C0 = 23800N, 其内部轴向力S=0.4F r，径向载荷系数X和轴向载荷系数Y分别为0.44和1.36，f T=1.0，f P=1.5，试计算轴承II的寿命L h为多少小时？（10分）1）蜗杆转：1*50/(3.14*D)=50/(3.14*0.25)=63.69(转) （1分）蜗轮转速：40/（3.14*0.25）=50.96r/min蜗杆转向(1分)、蜗轮轮齿旋向(1分)、蜗轮蜗杆受力分析方向如图所示（2分）。

一、选择题（每题 0.5分，共 20 分）1．平带、 V 带传动主要依靠 ___D______来传递运动和动力。

A．带的紧边拉力B．带的松边拉力C．带的预紧力D．带和带轮接触面间的摩擦力2．下列普通 V 带中，以 ___D______型带的截面尺寸最小。

A． A B． CC． E D． Z3．在初拉力相同的条件下，V 带比平带能传递较大的功率，是因为V 带 ___C______。

A．强度高B．尺寸小C．有楔形增压作用D．没有接头4．带传动正常工作时不能保证准确的传动比，是因为___D______。

A．带的材料不符合虎克定律B．带容易变形和磨损C．带在带轮上打滑D．带的弹性滑动5．带传动在工作时产生弹性滑动，是因为___B______。

A．带的初拉力不够B．带的紧边和松边拉力不等C．带绕过带轮时有离心力D．带和带轮间摩擦力不够6．带传动中，v1为主动轮的圆周速度，v2为从动轮的圆周速度，v 为带速，这些速度之间存在的关系是 ___B______。

A．v= v ．＞ v＞ v1 = v2 B v12C．v＜v＜v D．v＞v2121= v7． V 带传动设计中，限制小带轮的最小直径主要是为了____B_____。

A．使结构紧凑B．限制弯曲应力C．限制小带轮上的包角D．保证带和带轮接触面间有足够摩擦力8． V 带传动设计中，选取小带轮基准直径的依据是____A_____。

A．带的型号B．带的速度C．主动轮转速D．传动比9．设计带传动的基本原则是：保证带在一定的工作期限内____D_____。

A．不发生弹性滑动B．不发生打滑C．不发生疲劳破坏D．既不打滑，又不疲劳破坏10． V 带带轮槽形角随带轮直径的减小而 ___A______。

A．减小B．增大C．不变D．先增大，后减小11．与齿轮传动相比，带传动的优点是___A______。

A．能过载保护B．承载能力大C．传动效率高D．使用寿命长12．设计 V 带传动时，选取V 带的型号主要取决于 ___C______。

机械设计期末试卷（二）答案一、单项选择题（每题2分，共20分）1.当传递载荷较大，要求轴与轮毂的对中性较好时。

设计键联接应该采用 。

A．渐开线花键； B．双切向键； C．楔键； D．普通平键；2.螺栓组可用来传递横向外载荷，提高传递横向载荷能力最有效的方法是 。

A. 减小螺栓直径，降低螺栓刚度； B．采用铰制孔螺栓；C．增加结合面垫片的刚度； D．在螺母下加弹性垫片；3.普通V带传动设计中，传动功率一定时，要求带速V>5m/s的目的是_______ 。

A. 避免带中离心拉力过大； B．避免带传递最大有效圆周力降低过大；C．避免要求带传递的拉力过大； D．避免带紧边与松边应力变化过大；4.在润滑合理条件下，低速套筒滚子链传动的主要失效形式是 。

A. 链板等元件疲劳破坏； B．套筒和销轴的磨损；C. 套筒和销轴表面相对运动引起胶合； D．链条静力拉断；5.一对标准直齿圆柱齿轮传动，若 m=4mm，z1=42，z2=158， b1=15mm, b2=10mm；则下述 正确。

A．Y Fa1 < Y Fa2 ； B．Y Sa1 > Y Sa2 ； C．σF1 = σF2 ； D．σH1 = σH2 ；6.正变位蜗杆传动中， 。

A. 蜗杆尺寸不变，蜗杆分度圆柱与节圆柱重合；B．蜗轮尺寸增加，蜗杆分度圆柱大于节圆柱；C. 蜗轮尺寸增加，蜗杆分度圆柱小于节圆柱； D．蜗轮尺寸不变，蜗轮分度圆与节圆重合；7.当所受扭矩波动较大时，传动轴表面上一点所受的扭转剪应力按 处理。

A. 对称循环变应力； B．脉动循环变应力；C．静应力； D．非对称循环变应力；8.轴直径一定、支撑跨度较小，承受的径向和轴向力较大时，应选 。

A．圆锥滚子轴承; B. 深沟球轴承;C．角接触球轴承; D．调心滚子轴承;9.非液体摩擦滑动轴承设计时，要求轴颈表面线速度P V<[P V] 的目的是 。

A. 防止温升过高，产生胶合； B．防止压强过大，油膜破裂产生磨损；C．间接限定轴的转速过高，避免胶合； D．防止因轴变形，引起轴承边缘磨损；10.如果载荷平稳，转速较高，两轴有相对误差，要求寿命长，下列联轴器中最适宜采用 。

《机械设计》课程试题（二）一、填空题（25分）[每空1分]1、滚动轴承轴系一端固定一端游动的固定方式常用在或情况下。

2、dn值大的滚动轴承应采用润滑，而dn值小的滚动轴承可采用润滑。

3、滑动轴承保证液体动压润滑的条件有。

４、混合摩擦（非液体摩擦）滑动轴承计算应校核、、值。

５、列举两种刚性联轴器的名称，并说明是否具有补偿轴向。

径向或角向位移的能力：，。

６、轴按所受载荷性质分类，只承受弯矩的称轴；只承受扭矩称轴；承受弯矩和扭矩称轴。

７、直齿圆锥齿轮的当量齿数Ｚｖ＝；标准模数和压力角在；受力分析和强度计算用直径。

８、带传动的主要失效形式为和。

９、带工作是截面上产生的应力有，，。

10、在齿轮传动中，大小齿轮的接触应力是等的，大小齿轮的弯曲应力是等的。

二、选择题（11分）[每空1分]一、选择题：1、滚动轴承内圈与轴配合的正确标注应为。

A .Ф30H7/k6 B. Ф30H7 C .Ф30k62、下列滚动轴承密封装置，其中是属于接触式密封，而是属于非接触式密封。

Ａ.毡圈密封Ｂ.甩油环Ｃ.密封环Ｄ.缝隙密封３、在情况下，滑动轴承润滑油的粘度不应选得较高。

Ａ.重载Ｂ.高速Ｃ.工作温度Ｄ.高承受变载或冲击振动载荷４、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称。

Ａ.液体摩擦Ｂ.半液体摩擦Ｃ.混合摩擦Ｄ.边界摩擦５、半圆键联接当采用双键时两键应布置。

Ａ.在周向相隔９０ºＢ.在周向相隔１２０ºＣ.在周向相隔１８０ºＤ.在轴向沿同一直线６、为了提高受轴向变载荷螺栓联接的疲劳强度，应。

Ａ.增加螺栓刚度。

Ｂ.降低螺栓刚度。

Ｃ.降低被联接件刚度。

７、弹簧Ａ的刚度为Ｋ１，弹簧Ｂ的刚度为Ｋ２，两弹簧并联的刚度为。

Ａ. Ｋ１Ｂ. Ｋ２Ｃ. Ｋ１＋Ｋ２Ｄ. Ｋ１Ｋ２／（Ｋ１＋Ｋ２）８、强度等级为６.8级的螺栓材料σｓ＝ＭＰａ。

Ａ. ６００Ｂ. ８００Ｃ. ６８０Ｄ. ４８０９、链轮中心距已定，合理确定链传动的链长时，应取。

机械设计（2）模拟试卷及参考答案一、是非题（对的用“√”表示，错的用“×”表示，每小题1分，共10分）1.在链传动设计中，链节数一般选奇数为宜。

（×）2.在蜗杆传动中，当量摩擦系数随齿面相对滑动速度的增大而增大。

(×)3.单万向联轴器的从动轴角速度不均匀，改用双万向联轴器后，从动轴的角速度即可变为均匀。

(×)4.为了提高轴的刚度，轴的材料可以采用合金钢来代替碳素钢。

（×)5.在蜗杆传动中，蜗杆头数越多，则蜗杆传动的效率就越高。

(√)6.齿式联轴器是一种无弹性元件的挠性联轴器，它对轴的安装精度要求不高，允许有一定的偏移量。

（√）7.滚动轴承的静强度安全系数S0只能大于1。

（×）8.动压滑动轴承热平衡计算时，若进油温度t i<35℃，则说明轴承发热不严重。

（×)9.滚动轴承轴向预紧的主要目的是为了提高轴承的承载能力。

(×)10.在滑动轴承设计中，适当选用较大的宽径比会提高承载能力。

（√）11.在带、链两级传动中，宜将带传动放在高速级。

（√）12.在链传动中，张紧轮宜安装在靠近主动轮的松边外侧上。

(√)13.在蜗杆传动中，中心距a = (d2+d1)/2 = m(z1+z2)/2。

(×)14.在工作时只承受弯矩而不承受转矩的轴，其工作应力一定是对称循环变应力。

（×)15.选择联轴器规格型号时的主要依据之一是：T ca＜[T]。

(√)16.在不完全液体润滑滑动轴承设计中，限制pv值的主要目的是限制轴承的温升。

（√）17.滚动球轴承在工作时滚动体上某一点的载荷及应力均呈周期性的不稳定变化。

（√）18.毡圈密封装置的毡圈及轴承盖上的装毡圈槽都是矩形截面，目的是为了得到较好密封效(×)19.刚性联轴器在安装时要求两轴严格对中，而挠性联轴器在安装时可以不考虑对中问题。

（×）20.为了增加油膜压力，液体动力润滑的向心滑动轴承中，一般油槽应开在承载区。
