液压油缸维修装配步骤液压油缸是一种广泛应用于机械设备中的重要部件，用于产生机械动力。
在使用过程中，由于长时间的工作和外力的影响，液压油缸可能会出现故障或损坏，需要进行维修和更换。
下面将介绍液压油缸维修装配的步骤。
1.评估和排除问题：在进行液压油缸的维修之前，需要首先评估问题的严重程度，并确定维修的必要性。
可以通过观察油缸的外观和听取工作人员的反馈来初步判断问题的原因。
然后，可以通过一些基本的检查和排除步骤，例如检查油缸是否有漏油、清洁活塞杆表面是否有损坏等，来进一步确认问题。
2.拆卸液压油缸：如果确认液压油缸需要维修，就需要进行拆卸。
先将油缸固定在工作台上，使用适当的工具拆下油缸两端的接头。
然后将油缸从机械设备上取下，并放置在干净的工作台上。
3.清洁和检查：将拆下的液压油缸进行彻底清洁，去除表面的污垢和油渍。
使用脱脂剂或清洁剂进行清洗，注意避免刮擦油缸的表面。
清洁完成后，对油缸进行全面检查，检查是否有磨损、漏油或其他问题。
如果发现严重的损坏，可能需要更换部件。
4.更换密封件：密封件是液压油缸中常见的磨损和漏油原因之一、如果发现密封件有破损、老化或漏油的情况，需要及时更换。
首先将原有的密封件取出，并清洁密封槽。
然后使用适当的工具和技术，安装新的密封件。
注意要按照规定的顺序安装密封件，确保其正确的位置和方向。
5.组装和调试：在更换密封件后，将其他部件组装回液压油缸中。
首先将活塞杆插入油缸的孔中，并确保其正确对中。
然后根据规定的顺序，安装其他部件，例如油缸套筒、活塞密封圈等。
安装完成后，使用相应的工具和设备进行液压油缸的调试和测试，确保其工作正常。
6.安装液压油缸：在液压油缸维修装配完成后，将其安装回原机械设备中。
确保液压油缸的固定和连接处紧固可靠，以防止松动和漏油。
还需注意油缸的正确对中，确保其工作过程中运行平稳。
7.测试和保养：在液压油缸安装完成后，进行必要的测试和调试，确保油缸正常工作。
可以进行负载测试和运行测试，检查油缸的工作性能和稳定性。

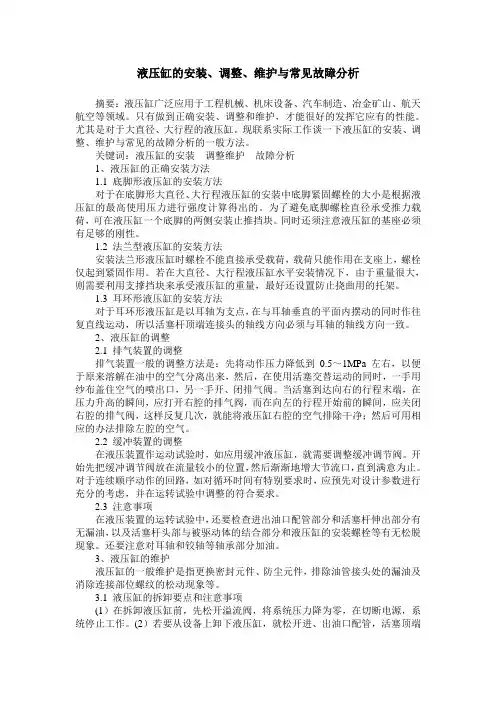

液压缸的安装、调整、维护与常见故障分析摘要：液压缸广泛应用于工程机械、机床设备、汽车制造、冶金矿山、航天航空等领域。
只有做到正确安装、调整和维护，才能很好的发挥它应有的性能。
尤其是对于大直径、大行程的液压缸。
现联系实际工作谈一下液压缸的安装、调整、维护与常见的故障分析的一般方法。
关键词：液压缸的安装调整维护故障分析1、液压缸的正确安装方法1.1 底脚形液压缸的安装方法对于在底脚形大直径、大行程液压缸的安装中底脚紧固螺栓的大小是根据液压缸的最高使用压力进行强度计算得出的。
为了避免底脚螺栓直径承受推力载荷，可在液压缸一个底脚的两侧安装止推挡块。
同时还须注意液压缸的基座必须有足够的刚性。
1.2 法兰型液压缸的安装方法安装法兰形液压缸时螺栓不能直接承受载荷，载荷只能作用在支座上，螺栓仅起到紧固作用。
若在大直径、大行程液压缸水平安装情况下，由于重量很大，则需要利用支撑挡块来承受液压缸的重量，最好还设置防止挠曲用的托架。
1.3 耳环形液压缸的安装方法对于耳环形液压缸是以耳轴为支点，在与耳轴垂直的平面内摆动的同时作往复直线运动，所以活塞杆顶端连接头的轴线方向必须与耳轴的轴线方向一致。
2、液压缸的调整2.1 排气装置的调整排气装置一般的调整方法是：先将动作压力降低到0.5～1MPa左右，以便于原来溶解在油中的空气分离出来，然后，在使用活塞交替运动的同时，一手用纱布盖住空气的喷出口，另一手开、闭排气阀。
当活塞到达向右的行程末端，在压力升高的瞬间，应打开右腔的排气阀，而在向左的行程开始前的瞬间，应关闭右腔的排气阀，这样反复几次，就能将液压缸右腔的空气排除干净；然后可用相应的办法排除左腔的空气。
2.2 缓冲装置的调整在液压装置作运动试验时，如应用缓冲液压缸，就需要调整缓冲调节阀。
开始先把缓冲调节阀放在流量较小的位置，然后渐渐地增大节流口，直到满意为止。
对于连续顺序动作的回路，如对循环时间有特别要求时，应预先对设计参数进行充分的考虑，并在运转试验中调整的符合要求。
液压缸组装步骤说明书一、材料准备在液压缸组装之前，需要准备以下材料：1. 液压缸本体2. 活塞及密封件3. 油缸壁清洁剂4. 润滑油5. 扳手、螺丝刀等基本工具二、清洁工作在组装液压缸之前，需要将液压缸本体进行清洁，以确保组装过程中不会受到杂质的干扰。
1. 使用油缸壁清洁剂擦拭液压缸本体内外表面，确保无灰尘、污垢等杂质。
2. 检查液压缸密封面是否有擦伤或划痕，如有需要更换密封件。
三、组装活塞杆1. 涂抹润滑油于活塞杆表面，并确保润滑油均匀分布。
2. 将活塞杆插入液压缸本体，确保与密封件无摩擦，并且与液压缸本体契合度良好。
四、安装密封件1. 将液压缸本体倒置，以便安装密封件。
2. 涂抹润滑油于密封件表面，并确保润滑油均匀分布。
3. 依次安装密封件，确保密封件的位置准确无误。
五、液压缸本体组装1. 将活塞插入液压缸本体，确保与密封件无摩擦，并且顺利进入液压缸本体。
2. 安装液压缸盖，确保盖与液压缸本体的连接牢固，并且所有螺丝均已拧紧。
3. 检查液压缸盖的密封性能，保证不会漏油。
六、测试与调试完成液压缸的组装后，需进行测试与调试，以确保其正常工作。
1. 连接液压油源，打开油阀，并观察液压缸的运动情况。
2. 检查液压缸是否有异常声响或渗漏现象，如有需要进行调整或修复。
七、保养与维护液压缸组装完成后，需要进行定期的保养与维护，以延长其使用寿命。
1. 定期更换液压油，保持油品的清洁度。
2. 检查液压缸及密封件的磨损情况，如有需要及时更换。
3. 清洗液压缸外表面，确保无灰尘、污垢等附着物。
以上是液压缸组装步骤的说明书。
在进行组装时，请确保操作正确并注意安全。
若有任何疑问或问题，请及时咨询专业人士。
祝您成功完成液压缸的组装工作！。

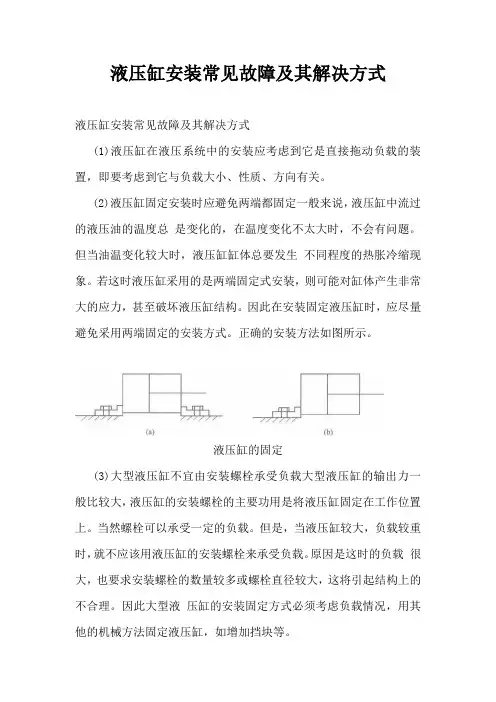

液压缸安装常见故障及其解决方式液压缸安装常见故障及其解决方式(1)液压缸在液压系统中的安装应考虑到它是直接拖动负载的装置，即要考虑到它与负载大小、性质、方向有关。
(2)液压缸固定安装时应避免两端都固定一般来说，液压缸中流过的液压油的温度总是变化的，在温度变化不太大时，不会有问题。
但当油温变化较大时，液压缸缸体总要发生不同程度的热胀冷缩现象。
若这时液压缸采用的是两端固定式安装，则可能对缸体产生非常大的应力，甚至破坏液压缸结构。
因此在安装固定液压缸时，应尽量避免采用两端固定的安装方式。
正确的安装方法如图所示。
液压缸的固定(3)大型液压缸不宜由安装螺栓承受负载大型液压缸的输出力一般比较大，液压缸的安装螺栓的主要功用是将液压缸固定在工作位置上。
当然螺栓可以承受一定的负载。
但是，当液压缸较大，负载较重时，就不应该用液压缸的安装螺栓来承受负载。
原因是这时的负载很大，也要求安装螺栓的数量较多或螺栓直径较大，这将引起结构上的不合理。
因此大型液压缸的安装固定方式必须考虑负载情况，用其他的机械方法固定液压缸，如增加挡块等。
(4)液压缸基座必须有足够的刚度液压缸的安装基座必须牢固，具有一定的刚度。
如下图（a）所示，若安装基座不坚固，即使安装方法正确，工作时液压缸体也将呈弓状向上翘起，严重时会造成活塞杆弯曲、卡死及活塞杆折损等事故。
正确的安装方法如图所示，液压缸基座要有足够的强度。
(5)法兰式安装的液压缸不宜由螺栓承受负载法兰式安装的液压缸应根据负载情况选择安装方法。
总的原则是使安装螺栓只起定位作用，而以法兰体承受负载，不应以安装螺栓来承受负载。
如图所示(6)尾部法兰固定式液压缸不能使固定螺栓承受弯矩当液压缸以尾部法兰方式安装时，应注意液压缸体的受力状态，尾部法兰上的固定螺栓只起支持液压缸的作用，在法兰处不应承受任何弯矩。
(7)高压长液压缸的特殊问题当液压缸的长度特别大且工作压力较高时，应釆用特殊的结构，以保证液压缸的变形不致过大。
液压缸的常见故障及维修方法
“哎呀，爸爸，这个玩具车怎么不动啦！”我着急地喊着。
爸爸过来看了看说：“可能是液压缸出问题啦。
”
嘿，你们知道吗，液压缸在我们生活中的好多地方都有大用处呢！就像玩具车呀，还有那些大的机械，都离不开它。
它的优势可多啦，能让各种东西有力地动起来呢！
那液压缸会有啥常见故障呢？比如说漏油呀，这可不行，油漏了就没法好好工作啦。
还有可能动作变得慢吞吞的，或者干脆就不动了。
那要怎么维修呢？如果是漏油，就得找到漏的地方，把它修好或者换个零件。
要是动作不正常，就得看看是不是哪里卡住了，清理清理。
我就记得有一次，我们邻居家的小吊车液压缸出问题了，吊东西都没力气。
后来请了个师傅来，修了好一会儿才修好，修好后小吊车又能轻轻松松吊起东西啦！
所以呀，我们可得好好爱护这些有液压缸的东西，要是出问题了，就得赶紧想办法修好它，不然多耽误事儿呀！大家说是不是呀！。
派克PARKER液压泵维修及注意事项派克PARKER液压泵维修及注意事项：一、在维修时从以下三点查找故障原因，并对系统进行改进：1、检查动臂油缸的内漏情况：zui简单的方法是把动臂升起，看其是否有明显的自由下降。
若下落明显则拆卸油缸检查，密封圈如已发现磨损应予更换。
2、检查操纵阀：首先清洗安全阀，检查阀芯是否磨损，如磨损应更换。
安全阀安装后若仍无变化，再检查操纵阀阀芯磨损情况，其间隙使用限度一般为0.06mm,磨损严重应更换。
3、测量派克PARKER液压泵的压力：若压力偏低，则进行调整，加压力仍调不上去，则说明派克PARKER液压泵严重磨损。
二、造成派克PARKER液压泵动臂带载不能提升的主要原因为：1、派克PARKER液压泵严重磨损。
在低速运转时泵内泄漏严重;高速运转时，泵压力稍有提高，但由于泵的磨损及内泄，容积效率显著下降，很难达到额定压力。
派克PARKER液压泵长时间工作又加剧了磨损，油温升高，由此造成液压元件磨损及密封件的老化、损坏，丧失密封能力，液压油变质，zui后导致故障发生。
2、液压元件选型不合理。
动臂油缸规格为70/40非标准系列，密封件亦为非标准件，制造成本高且密封件更换不便。
动臂油缸缸径小，势必使系统调定压力高。
3、液压系统设计不合理。
由图1可知，操纵阀与全液压转向器为单泵串联，安全阀调定压力分16MPa，而派克PARKER液压泵的额定工作压力也为16MPa。
派克PARKER液压泵经常在满负载或长时间超负荷(高压)情况下工作，并且系统有液力冲击，长期不换油，液压油受污染，加剧派克PARKER液压泵磨损，以致派克PARKER液压泵泵壳炸裂(后曾发现此类故障)。
三、派克PARKER液压泵连接注意事项① 派克PARKER液压泵可以用支座或法兰安装，泵和原动机应采用共同的基础支座，法兰和基础都应有足够的刚性。
特别注意:流量大于(或等于)160L/min的柱塞泵，不宜安装在油箱上。
② 派克PARKER液压泵和原动机输出轴间应采用弹性联轴器连接，严禁在派克PARKER液压泵轴上安装带轮或齿轮驱动派克PARKER液压泵，若一定要用带轮或齿轮与泵连接，则应加一对支座来安装带轮或齿轮，该支座与泵轴的同轴度误差应不大于Φ0.05mm。
液压缸检修工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!液压缸检修工艺流程：①安全准备：断开液压源，排空液压缸内油液，确保作业环境安全。
②拆解检查：按照顺序拆卸缸盖、活塞杆、导向套等部件，注意标记零件位置，避免装配错误。
检查活塞、活塞杆、密封圈等磨损情况。
③清洁测量：彻底清洁各部件，检查活塞杆直线度、缸筒内壁磨损及损伤，测量缸筒内径、活塞杆直径，确认修复或更换需求。
④修复处理：针对磨损或损伤部件，采用机械加工、焊接修补、堆焊、镀铬等方法修复。
活塞杆表面处理，确保光滑度。
⑤更换密封：根据检查结果，更换所有损坏的密封圈、防尘圈等，选用合适规格的密封件。
⑥装配调整：按原顺序装配各部件，注意安装导向套、活塞杆密封时的位置与预紧力，确保装配质量。
⑦功能测试：重新连接液压源，进行功能测试，检查有无泄漏，活塞动作是否顺畅，力矩及速度是否达标。
⑧性能验证：根据液压缸的工作特性，进行负载试验，确保达到设计工作压力和行程要求，记录测试数据。
⑨油漆防护：检修完毕，对液压缸外部进行清洁并涂刷防锈漆，增强防腐能力。
⑩记录归档：整理检修过程中的检测数据、更换零件记录及测试报告，归档备查，为后续维护提供依据。
parker 电缸产品手册Parker电缸产品手册[封面]Parker 电缸产品手册[目录]1. 介绍1.1 公司概述1.2 电缸概述2. 型号选择与特点2.1 电缸型号一2.1.1 技术参数2.1.2 产品特点2.2 电缸型号二2.2.1 技术参数2.2.2 产品特点...3. 应用领域与案例分析3.1 工业自动化3.1.1 使用案例一3.1.2 使用案例二3.2 机器人技术3.2.1 使用案例一3.2.2 使用案例二...4. 安装与调试4.1 安装要求4.2 安装步骤4.3 调试与维护5. 常见问题与解答5.1 问题一5.2 问题二...6. 技术支持与联系方式[正文]1. 介绍1.1 公司概述Parker 是一家全球领先的运动和控制技术解决方案提供商。
我们专注于工业和航空领域，为客户提供高性能和可靠的产品与服务。
1.2 电缸概述Parker 电缸是一种用于驱动机械设备的线性运动执行器。
它将电动机的旋转运动转化为直线运动，广泛应用于各个领域，如工业自动化、机器人技术等。
2. 型号选择与特点2.1 电缸型号一2.1.1 技术参数- 额定负载：XX kg- 行程：XX mm- 最大速度：XX mm/s- ...2.1.2 产品特点- 高精度定位- 高效能转换- 轻巧紧凑- ...2.2 电缸型号二2.2.1 技术参数- 额定负载：XX kg- 行程：XX mm- 最大速度：XX mm/s- ...2.2.2 产品特点- 高精度定位- 高效能转换- 耐用可靠- ...3. 应用领域与案例分析3.1 工业自动化3.1.1 使用案例一案例描述：某工厂需要实现自动化的生产线，并使用 Parker 电缸作为驱动装置，提高生产效率和精度。
解决方案：选择型号一的 Parker 电缸，根据生产线行程和负载要求进行安装和调试。
3.1.2 使用案例二案例描述：某工业设备在生产过程中需要进行精确的线性运动，以实现高精度的加工操作。
液压缸的使用与维护液压缸是一种将液体能量转换为机械能的装置，在工业中被广泛应用于各种机械设备中。
为了确保液压缸的正常使用，我们需要正确地操作和维护它。
下面将介绍液压缸的使用和维护方法。
1.安装液压缸前需要预先检查，并确保液压缸的密封件没有磨损或损坏。
如果有问题，需要及时更换和修理。
2.在连接液压缸之前，需要检查液体供应管道的连接口，确保其没有松动或渗漏。
松动的管道连接会导致液体泄漏或系统故障，严重时还可能引发安全事故。
3.在使用液压缸之前，应该先了解液压缸的工作原理和控制方式，并熟悉控制系统的操作方法。
如果对液压缸的使用不熟悉，应请专业人士进行操作或指导。
4.使用液压缸时需要注意工作负载的大小和稳定性。
过大的工作负载可能会导致液压缸损坏或系统失效。
同时，确保工作负载的稳定性，避免因工作负载不稳定而引起的危险情况。
5.使用液压缸时需要控制液压缸的速度和力度。
如果速度过快或力度过大，会增加液压缸的负荷和磨损，并可能导致设备故障。
6.在使用液压缸过程中，应该定期检查液压缸的工作状态，确保其正常工作。
如果发现有异常，应尽快排除故障。
液压缸的维护方法：1.定期检查液压缸的压力和液位，确保其在正常范围内。
如果压力或液位不正常，需要及时调整和处理。
2.液压缸在使用过程中会产生一定的热量，应确保液压缸的散热良好。
可以通过增加冷却装置或增加散热片来提高散热效果。
3.定期更换液压缸的液压油，清洗和更换液压油滤芯。
清洗油路可以防止杂质进入液压缸，更换滤芯可以提高液压系统的工作效率。
4.定期检查液压缸的密封件，确保其没有破损或老化。
如有需要，及时更换密封件。
5.定期对液压缸进行润滑和防锈。
润滑可以减少液压缸的磨损，防锈可以延长液压缸的使用寿命。
6.如果液压缸长时间不使用，应该对其进行保养和防护。
可以使用防尘罩或涂抹防锈液等方法进行保护。
综上所述，正确的使用和维护对于液压缸的正常工作和延长使用寿命非常重要。
只有掌握了液压缸的使用和维护方法，才能更好地保护和维护液压缸，并确保设备的安全和正常运行。
液压油缸维修引言液压油缸是一种常用的液压传动元件，广泛应用于机械设备中。
然而，由于长期使用和外部环境的影响，液压油缸可能出现故障或需要维修。
本文将介绍液压油缸的维修方法和步骤，以帮助读者了解如何正确维护和修复液压油缸。
维修前准备在开始维修液压油缸之前，首先需要做好以下准备工作：1.安全措施：液压油缸维修需要一些专业的工具和技巧，同时也存在一定的危险性。
在进行维修操作前，务必戴上适当的防护手套和眼镜，并确保周围环境安全。
2.故障检查：在修理液压油缸之前，我们需要先确定故障原因。
可以通过观察油缸的运行状况、检查油液的进出口以及记录机器的报错信息来帮助确定故障点。
3.准备工具：维修液压油缸需要使用一些常规的工具，如扳手、套筒、橡胶锤等。
此外，还需要准备一些专用的工具，例如油缸密封圈拆装工具和油缸卸载工具等。
维修步骤以下是修理液压油缸的一般步骤：1.拆卸液压油缸：首先，需要将液压油缸从机械设备中拆卸下来。
拆卸液压油缸时，要小心保护油缸外壳，避免损坏或刮伤。
2.检查油缸内部：将液压油缸拆卸下来后，可以开始检查油缸内部的问题。
仔细观察油缸壁和活塞等部件，检查是否有严重的磨损、损坏或泄漏。
3.更换密封圈：如果发现油缸密封圈磨损或老化，需要将其更换为新的密封圈。
在更换密封圈时，应使用专用的工具，确保密封圈安装正确、严密。
4.清洁和润滑：在重新安装液压油缸之前，要对油缸内部进行清洁和润滑。
使用清洁剂或溶剂清洁油缸壁和活塞，然后再涂抹适量的润滑油。
5.重新安装液压油缸：在完成清洁和润滑后，将液压油缸重新安装到机械设备中。
确保油缸安装牢固，并根据需要进行调整和校正。
维护建议除了维修液压油缸外，以下是一些维护液压油缸的建议，可以延长其使用寿命和性能：1.定期检查：定期检查液压油缸的运行状况，包括检查油液的流量和压力、观察油缸的活塞行程等。
如果发现任何异常情况，应及时采取措施进行维修。
2.保持清洁：保持液压油缸的清洁是非常重要的。
液压油缸维修实施方案液压油缸是工业生产中常见的一种执行元件，广泛应用于各种机械设备中。
在长时间的使用过程中，液压油缸可能会出现漏油、密封件老化、活塞杆弯曲等问题，需要进行维修。
为了确保液压油缸的正常运行，我们需要制定一套科学的维修实施方案。
首先，我们需要对液压油缸进行全面的检查和分析，确定需要维修的具体部位。
在拆卸液压油缸时，需要注意避免损坏密封面和活塞杆表面，避免二次维修。
检查密封件的磨损情况，确定是否需要更换密封件。
同时，还需要检查活塞杆的弯曲程度，如果超出允许范围，需要及时更换或修复。
其次，根据实际情况选择合适的维修方法。
对于漏油问题，我们可以采取研磨密封面、更换密封件等方式进行修复。
对于活塞杆弯曲问题，可以采取冷拔或热矫正的方法进行修复。
在进行维修时，需要使用专业的工具和设备，确保操作的准确性和安全性。
维修完成后，需要进行液压油缸的调试和试运行。
在加注液压油之前，需要对液压油缸进行清洗，确保内部无杂质和污物。
在加注液压油时，需要选择适合的液压油品牌和规格，保证液压系统的正常运行。
在试运行时，需要注意观察液压油缸的工作状态，确保修复效果符合要求。
最后，需要制定液压油缸的定期维护计划，加强对液压油缸的日常检查和保养工作。
定期更换液压油、清洗液压油缸、检查密封件等工作，可以有效延长液压油缸的使用寿命，减少维修次数，提高设备的稳定性和可靠性。
综上所述，液压油缸的维修实施方案包括全面的检查分析、科学的维修方法选择、调试试运行和定期维护计划四个方面。
通过严格执行维修实施方案，可以确保液压油缸的正常运行，提高设备的使用效率，降低维修成本，保障生产安全。
希望本文所述内容对液压油缸的维修工作有所帮助。
