搅拌筒叶片主要数据：成型的直径、轴的直径、螺旋距离。
开的料是圆形。
开料的开口圆环。
开口圆环（环式扇形）内径=√[（轴的直径×π）×（轴的直径×π）+螺旋距离×螺旋距离]开口圆环（环式扇形）外径=开口圆环内径+（成型的直径-轴的直径）开口圆环（环式扇形）外弧长=√[（成型的直径×π）×（成型的直径×π）+螺旋距离×螺旋距离]给你个公式D=外径(圆盘大径) d=内径(钢管外径) 螺距P(((3.14159*D)平方+P平方)再开平方=L1(3.14159*d)平方+P平方)再开平方=L2下料外径=L1*(D-d)/(L1-L2)下料内径=外径-320(叶片宽*2)下料内径要比计算尺寸稍小然后将多块圆盘叠加在一起,对齐点焊用车床加工内孔加工至比钢管直径大1-2毫米这样会便于组对.理论下料尺寸:850*530已知螺旋轴480mm外径是800mm拉伸长是546mm它的下料方式是怎么下？另外急求它的近似的计算公式！方法一：1 螺旋叶片绘制过程螺旋叶片是由内外两条螺旋线组成的，先作出叶片的内外螺旋线，再通过放样即可作出螺旋叶片三维图。
1.1 搅拌筒及叶片参数的确定用SolidWorks作螺旋线，需要先确定螺旋线的起始圆。
图1为搅拌筒前锥叶片断面图图中叶片的螺旋面外张，因搅拌筒螺旋线是变螺距的，所以只能通过高度和圈数来生成螺旋线。
由图1得搅拌筒外锥螺旋线的起始圆φ=1 673 mm，锥度10.85°，高度 1 605 mm，圈数0.872 5；搅拌筒内锥螺旋线的起始圆φ=809 mm，锥度10.85°，高度1 605，圈数0.872 5，且两起始圆之间的距离为83 mm。
2.2 内外锥螺旋线的绘制打开SolidWorks界面，依次点击“新建”→“零件”→“曲线”→“螺旋线/涡状线”→“上视基准面”→“以原点为圆心画圆”输入“1 673”。
第一部分理论基础一、展开图法：1、做直角三角形ABC和ABD，其中AB等于螺旋节的导程H,BC等于πD,BD等于πd,斜边b,a 分别为螺旋内外缘线的实长。
2、做等腰三角形使其上底等于b,下底等于a,高度等于(D-d)/2。
3、延长等腰梯形两腰交于o点，以o为圆心，o1,o2各为半径作两圆，并在外圆周上量取a 的长度得点4,连o4所得圆环部分即为所求展开图。

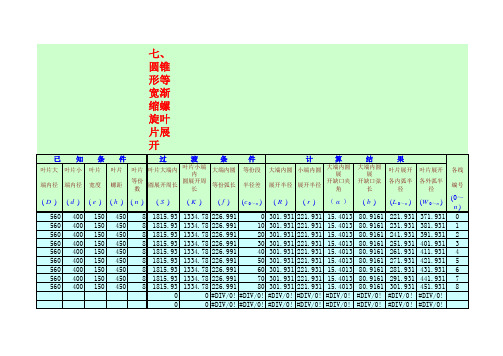

二、计算法：从上述展开图画法中看出可通过计算求得途中所有数据r=bc/(a-b)R=r+cα=(2πR-a) ×3600/( 2πR)式中：D-螺旋外圆直径；d-螺旋内圆直径；r-螺旋节展开图内圆半径； R-螺旋节展开图外圆半径；H-螺旋导程；α-展开图切角；a2= (πD)2+H2 a-螺旋外缘展开长b2=(πd)2+H2 b-螺旋内缘展开长c=(D-d)/2 c-螺旋节宽度第二部分实际应用制作方法1、一般常用方法--模具压型对于一般叶片可用按展开图尺寸下料制作后，再热处理，后用模具压成型，因为模具制作成本较高，只是用于批量生产，不适用于单件和少量加工生产。
很多厂家在使用此法，这里不再叙述。
2、山东海化集团庆丰公司自创方法--拉伸制作方法，如下图所示：叶片按展开图尺寸下料制作后，不需割切角口α，割开一条缝，撬起把各叶片焊接联接起来，一端固定焊接在螺旋轴上，另一端用两倒链拉制如图，拉制后叶片直接焊在螺旋轴上，最后的一片螺旋叶片由于变形较大，已无应用价值割下弃去不用。
由于不需割切角口α，节省材料，每片增加切角口α部分面积，且焊缝不在一条直线上，避免了应力集中，改善受力环境，此法不需热加工处理，节省成本，适用于单件加工制作，螺旋叶片现场使用中完全满足使用要求。
3、山东海化集团庆丰公司自创方法--卷制方法，如下图所示：传动原理：由一台电动机驱动，经减速机减速后由皮带联接分成两路，各自接入蜗杆蜗轮减速器，经蜗杆蜗轮减速并换向后，再接入垂直面内与垂直线成一定角度的锥行模上。
螺旋叶片新型制作方法周同利(山东海化集团庆丰公司,山东 潍坊 262737 )关键词：螺旋叶片;新型制作方法;拉伸制作法;卷制法山东海化集团纯碱厂达到年产200万吨纯碱生产能力，其使用的螺旋输送机总价达上百万元，山东海化集团庆丰公司为其加工各式各样的螺旋输送机，基本满足了纯碱厂的使用要求，螺旋叶片是机械工程上经常遇到的一种较难放样的板金构件,对螺旋叶片的计算方法及公式在很多资料中已有介绍，其制作方法简单。
但是，工作量大，成本高，下面介绍在山东海化集团庆丰公司使用的螺旋叶片制作方法,拉伸制作方法和卷制方法。
第一部分 理论基础 一、展开图法：1、做直角三角形ABC 和ABD ，其中AB 等于螺旋节的导程H,BC 等于πD,BD 等于πd,斜边b,a 分别为螺旋内外缘线的实长。
2、做等腰三角形使其上底等于b,下底等于a,高度等于(D-d)/2。
3、延长等腰梯形两腰交于o 点，以o 为圆心，o1,o2各为半径作两圆，并在外圆周上量取a 的长度得点4,连o4所得圆环部分即为所求展开图。
螺旋图螺旋展开图二、计算法：从上述展开图画法中看出可通过计算求得途中所有数据r=bc/(a-b) R=r+cα=(2πR-a) ×3600/( 2πR)式中：D-螺旋外圆直径； d-螺旋内圆直径；r-螺旋节展开图内圆半径；R-螺旋节展开图外圆半径；H-螺旋导程；α-展开图切角；a 2= (πD)2+H 2 a-螺旋外缘展开长b 2=(πd)2+H 2 b-螺旋内缘展开长 c=(D-d)/2 c-螺旋节宽度第二部分 实际应用制作方法 1、一般常用方法--模具压型 对于一般叶片可用按展开图尺寸下料制作后，再热处理，后用模具压成型，因为模具制作成本较高，只是用于批量生产，不适用于单件和少量加工生产。
很多厂家在使用此法，这里不再叙述。
2、山东海化集团庆丰公司自创方法--拉伸制作方法，如下图所示：叶片按展开图尺寸下料制作后，不需割切角口α，割开一条缝，撬起把各叶片焊接联接起来，一端固定焊接在螺旋轴上，另一端用两倒链拉制如图，拉制后叶片直接焊在螺旋轴上，最后的一片螺旋叶片由于变形较大，已无应用价值割下弃去不用。

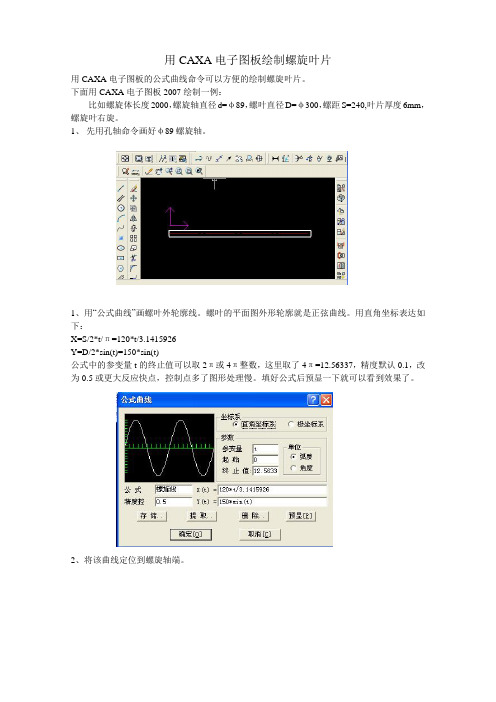

用CAXA电子图板绘制螺旋叶片
用CAXA电子图板的公式曲线命令可以方便的绘制螺旋叶片。
下面用CAXA电子图板2007绘制一例：
比如螺旋体长度2000，螺旋轴直径d=φ89，螺叶直径D=φ300，螺距S=240,叶片厚度6mm，螺旋叶右旋。
1、先用孔轴命令画好φ89螺旋轴。
1、用“公式曲线”画螺叶外轮廓线。
螺叶的平面图外形轮廓就是正弦曲线。
用直角坐标表达如下：
X=S/2*t/π=120*t/3.1415926
Y=D/2*sin(t)=150*sin(t)
公式中的参变量t的终止值可以取2π或4π整数，这里取了4π=12.56337，精度默认0.1，改为0.5或更大反应快点，控制点多了图形处理慢。
填好公式后预显一下就可以看到效果了。
2、将该曲线定位到螺旋轴端。
3、同样的方法绘制螺叶与螺旋轴接触的内轮廓线。
X=S/2*t/π=120*t/3.1415926
Y=d/2*sin(t)=44.5*sin(t)
4、将该曲线定位到螺旋轴端（与外轮廓线相同的位置）。
5、从曲线定位点开始画辅助线，图中虚线。
用来作为完善轮廓线的剪切齐边线以及轮廓线打断取点。
间距S/2(=120).根据螺叶旋向剪切看不见的（隐藏）部分。
6、复制外轮廓线形成6mm厚度的效果。
本图移动量6mm。
7、将外轮廓线修整一下。
两个完整螺距的螺叶就画好。
8、剩下的复制完成，再进行修整、标注，一个整螺旋就完成了。
螺旋叶片新型制作方法第一部分理论基础一、展开图法：1、做直角三角形ABC和ABD，其中AB等于螺旋节的导程H,BC等于πD,BD 等于πd,斜边b,a分别为螺旋内外缘线的实长。
2、做等腰梯形使其上底等于b,下底等于a,高度等于(D-d)/2。
3、延长等腰梯形两腰交于o点，以o为圆心，o1,o2各为半径作两圆，并在外圆周上量取a的长度得点4,连o4所得圆环部分即为所求展开图。
二、计算法：从上述展开图画法中看出可通过计算求得途中所有数据r=bc/(a-b)R=r+cα=(2πR-a) ×3600/( 2πR)式中：D-螺旋外圆直径；d-螺旋内圆直径；r-螺旋节展开图内圆半径；R-螺旋节展开图外圆半径；H-螺旋导程；α-展开图切角；a2= (πD)2+H2a-螺旋外缘展开长b2=(πd)2+H2b-螺旋内缘展开长c=(D-d)/2c-螺旋节宽度第二部分实际应用制作方法1、一般常用方法--模具压型对于一般叶片可用按展开图尺寸下料制作后，再热处理，后用模具压成型，因为模具制作成本较高，只是用于批量生产，不适用于单件和少量加工生产。
很多厂家在使用此法，这里不再叙述。
2、山东海化集团庆丰公司自创方法--拉伸制作方法，如下图所示：叶片按展开图尺寸下料制作后，不需割切角口α，割开一条缝，撬起把各叶片焊接联接起来，一端固定焊接在螺旋轴上，另一端用两倒链拉制如图，拉制后叶片直接焊在螺旋轴上，最后的一片螺旋叶片由于变形较大，已无应用价值割下弃去不用。
由于不需割切角口α，节省材料，每片增加切角口α部分面积，且焊缝不在一条直线上，避免了应力集中，改善受力环境，此法不需热加工处理，节省成本，适用于单件加工制作，螺旋叶片现场使用中完全满足使用要求。
3、山东海化集团庆丰公司自创方法--卷制方法，如下图所示：传动原理：由一台电动机驱动，经减速机减速后由皮带联接分成两路，各自接入蜗杆蜗轮减速器，经蜗杆蜗轮减速并换向后，再接入垂直面内与垂直线成一定角度的锥行模上。
