2020苏教版九年级物理下册各章节练习及单元测试题(含答案)

【苏科版物理】九年级全册全套精选测试卷测试卷（word版，含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．某同学在河边玩耍时捡到一块石头：(1)将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除_____对杆平衡的影响；(2)将左端A与弹簧测力计相连，用细线把石头挂于OA的中点C，弹簧测力计竖直向上提起A端，使杆保持水平，测力计示数如图所示，则拉力大小为_____N；将石头浸没于装有水的玻璃杯中且不与杯子接触，保持杆水平，记下弹簧测力计此时示数为2.7N；(3)通过计算，浸没后石头受到的浮力大小为_____N，石头的密度为_____kg/m3（已知ρ水＝1.0×103kg/m3）；(4)若上述(2)步骤中，只是杆未保持水平，则测量结果_____（填“偏大”、“偏小”或“不变”）。

【答案】杠杆自重 4.2 3 2.8×103不变【解析】【分析】本题考查固体密度的测量。

【详解】(1)[1]将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除杠杆自重对杆平衡的影响。

(2)[2]如图弹簧测力计的分度值是0.2N，所以拉力大小为4.2N。

(3)[3]根据杠杆的平衡条件以及C是OA的中点，可得122112F LF L==解得G=F1=2F2= 2×4.2N=8.4N而石头的质量8.4N=0.84kg10N/kgGmg==石石头浸没于装有水的玻璃杯中且不与杯子接触，保持杠杆水平，弹簧测力计此时示数为2.7N，再次根据杠杆的平衡条件计算出此时石头对C点的拉力为5.4N，则浸没后石头受到的浮力大小F浮=G﹣F=8.4N﹣5.4N=3N[4]又F浮=ρ液gV排，所以43333N==310m1.010kg/m10N/kgFV Vgρ-==⨯⨯⨯浮石排液所以石块的密度33430.84kg= 2.810kg/m310mmVρ-==⨯⨯石石石(4)[5]若上述(2)步骤中，只是杠杆未保持水平，虽然力的作用线不在杠杆上，但是两个力的力的作用线的比值是不变的，所以不会影响最终的结果。

【苏科版物理】九年级物理全册全套精选测试卷练习卷（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。

为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。

然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。

根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。

【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。

[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。

[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。

(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m2．小华探究杠杆平衡条件时，使用的每个钩码的质量均为100g，杠杆上相邻刻线间的距离相等。

请按要求完成下列问题：(1)将杠杆安装在支架上，发现杠杆右端下沉，此时应将杠杆右侧的平衡螺母向______调（选填 “左”或“右”），使杠杆在水平位置平衡。

(2)将杠杆调节水平平衡后，在杠杆上的B 点悬挂了3个钩码，如图所示。

为使杠杆保持水平平衡状态，应该在A 点悬挂 ________个钩码。

16章电磁转换（单元）1．用细线拴住条形磁体，将磁体放在铁屑中，然后将条形磁体取出悬挂在空中，现象如图所示，下列说法中不能用此现象说明的是（）A．磁体能吸引铁B．条形磁体两极磁性最强，中间磁性最弱C．铁屑被磁化D．磁体外部磁场方向是从N极到S极2．关于地磁场，下列说法正确的是（）A．地磁场的N极在地球的地理北极附近B．地球周围的磁感线从地球地理北极附近出发，回到地球地理南极附近C．仅在地磁场的作用下，可自由转动的小磁针静止时，N极指向地理的南极附近D．宋代科学家沈括最早发现了地磁场的两极与地理的两极并不完全重合3．如图甲所示，电子沿着水平方向平行地飞过小磁针正上方时，实验表明：小磁针的N极向纸外发生偏转。

若将一通电直导线放在小磁针正上方或正下方，如图乙所示（图中只画出了通电直导线放在小磁针正上方的情况），请你根据图甲的实验现象，判断下列分析正确的是（不考虑地磁场的影响）（）A．通电直导线放在小磁针正上方时，小磁针的N极向纸外发生偏转B．通电直导线放在小磁针正上方时，小磁针的N极向纸内发生偏转C．通电直导线放在小磁针正下方时，小磁针的N极向纸内发生偏转D．通电直导线放在小磁针正上方或正下方，小磁针的N极均向纸外发生偏转4．如图所示，干电池底部吸有强磁体(可导电)，在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁体上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框转动的动力来源( )A．只有线框AB．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其他外力5．下列有关磁场的说法错误的是( )A．磁体周围的磁场是真实存在的B．磁感线是为了描述磁场而假想的封闭曲线C．通电导体周围存在磁场D．地面上的指南针N极总是指向地理的南极6．下列说法正确的是（）A．铜制品容易被磁化B．同名磁极互相吸引C．奥斯特发现了电磁感应现象D．磁体间的相互作用是通过磁场发生的7．下列物体能被磁铁吸引的是（）A．塑料三角板B．木炭C．橡皮擦D．铁钉8．在探究“通电螺线管外部磁场的方向”实验中，闭合开关，小磁针发生偏转，说明通电螺线管周围有________，通过小磁针静止时________极的指向确定该点磁场的方向，调换电源正负极，小磁针偏转方向改变，说明磁场方向与________有关．9．如图所示，在把钢棒乙向右移动的过程中，如果乙位于甲的一端时二者相互吸引，位于另一端时二者相互排斥，则下列说法正确的是（）A．只有甲是磁体B．甲和乙一定都是磁体C．只有乙是磁体D．无法判断哪一个是磁体10．请在下面的流程图中填入后面所列出的短语，来解释电铃(如图甲所示)是怎样利用电磁铁工作的．短语：弹簧片恢复原状；电磁铁无磁性；电11钞票依然完好无损，这里应用了磁现象的有关知识。

苏教版九年级物理下册第十五章电功和电热单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图电源电压恒定。

闭合开关S，滑动变阻器滑片P向右移动，则开关闭合后，下列关于电路的说法正确的是（）A．灯泡L变亮B．灯泡L变暗C．电流表示数不变D．电压表示数变大2、将两只不同规格的灯泡接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（）A．电流表测量干路电流B．L1与L2的亮度一定相同C．通过L1和L2的电流一定相等D．只断开S2，L1发光L2不发光3、小军同学在调查家里用电器的铭牌时，发现不同的用电器功率一般不同，电水壶标有“1200W”字样，电风扇标有“50W”字样。

下列说法中正确的是（）A．电水壶消耗的电能一定多B．电风扇正常工作时，其实际功率小于50WC．电水壶接在110V电压下工作时，其实际功率为600WD．电水壶和电风扇都正常工作时，电流通过电水壶做功更快4、图所示的用电器中，利用电流热效应工作的是（）A．笔记本电脑B．电视机C．电暖气D．电风扇5、下列物理量中，以科学家的名字焦耳作为单位的物理量是（）A．电压B．电功C．电阻D．电功率6、在国际单位制中，电流的单位是（）A．A B．V C．ΩD．J7、下列数据中，最接近实际情况的是（）A．一节新干电池的电压约为2.5VB．普通家用台灯正常工作时的电流约为2AC．教室里吊扇的功率约为80WD．厨房里的电磁炉正常工作1h消耗的电能约为360J8、如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（）A．电风扇工作时将机械能转化为电能B．电热丝选材时要选择导电性能好的铜丝C．圆弧形触片置于A处时电风扇和电热丝串联D．圆弧形触片置于B处时电吹风吹凉风9、在国际单位制中，电功率的单位是（）A．安培B．瓦特C．焦耳D．欧姆10、如图所示的电路中，电源两端的电压恒定不变，开关S1和S2为联动开关（同时断开或闭合），R1、R2、R3为三个定值电阻，其中R1∶R2＝1∶3；R2＝R3。

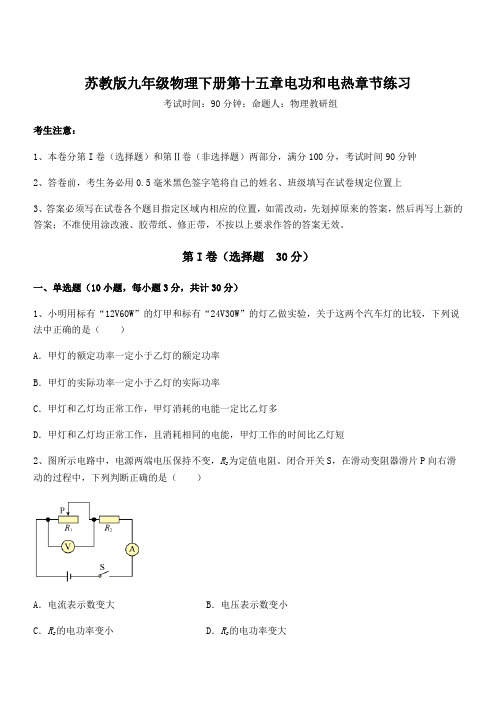

苏教版九年级物理下册第十五章电功和电热章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短2、图所示电路中，电源两端电压保持不变，R2为定值电阻。

闭合开关S，在滑动变阻器滑片P向右滑动的过程中，下列判断正确的是（）A．电流表示数变大B．电压表示数变小C．R2的电功率变小D．R2的电功率变大3、图所示的用电器中，利用电流热效应工作的是（）A．笔记本电脑B．电视机C．电暖气D．电风扇4、图所示四种家用电器中，主要利用电流热效应工作的是（）A．B．C．D．5、如图所示电路中，电源电压为4V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“2.5V 1.25W”字样（灯丝的电阻不变），滑动变阻器标有“20Ω 1A”字样闭合开关，在保证电路各元件安全（灯泡两端电压不允许超过额定值）的情况下，下列说法正确的是（）A．电流表的示数范围是0.2A～0.6AB．电压表的示数范围是0～3VC．滑动变阻器接入电路的阻值范围3Ω～15ΩD．电路总功率的变化范围是0.8W～2.4W6、关于家庭电路和安全用电，下列说法中正确的是（）A．使用试电笔时，手指不能碰到笔尾金属体B．在未断开电源开关的情况下，可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的7、如图是武汉临江大道使用的“风光互补”景观照明灯。

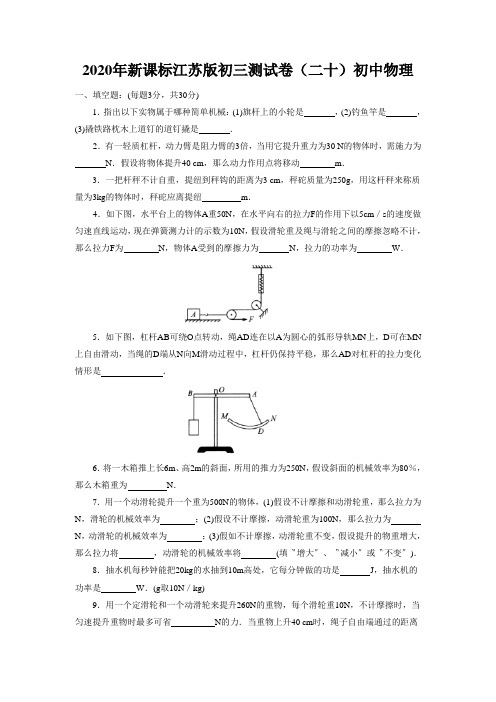

2020年新课标江苏版初三测试卷（二十）初中物理一、填空题：(每题3分，共30分)1．指出以下实物属于哪种简单机械：(1)旗杆上的小轮是，(2)钓鱼竿是，(3)撬铁路枕木上道钉的道钉撬是．2．有一轻质杠杆，动力臂是阻力臂的3倍，当用它提升重力为30 N的物体时，需施力为N．假设将物体提升40 cm，那么动力作用点将移动m．3．一把杆秤不计自重，提纽到秤钩的距离为3 cm，秤砣质量为250g，用这杆秤来称质量为3kg的物体时，秤砣应离提纽m．4．如下图，水平台上的物体A重50N，在水平向右的拉力F的作用下以5cm／s的速度做匀速直线运动，现在弹簧测力计的示数为10N，假设滑轮重及绳与滑轮之间的摩擦忽略不计，那么拉力F为N，物体A受到的摩擦力为N，拉力的功率为W．5．如下图，杠杆AB可绕O点转动，绳AD连在以A为圆心的弧形导轨MN上，D可在MN 上自由滑动，当绳的D端从N向M滑动过程中，杠杆仍保持平稳，那么AD对杠杆的拉力变化情形是．6．将一木箱推上长6m、高2m的斜面，所用的推力为250N，假设斜面的机械效率为80％，那么木箱重为N．7．用一个动滑轮提升一个重为500N的物体，(1)假设不计摩擦和动滑轮重，那么拉力为N，滑轮的机械效率为；(2)假设不计摩擦，动滑轮重为100N，那么拉力为N，动滑轮的机械效率为；(3)假如不计摩擦，动滑轮重不变，假设提升的物重增大，那么拉力将，动滑轮的机械效率将(填〝增大〞、〝减小〞或〝不变〞)．8．抽水机每秒钟能把20kg的水抽到10m高处，它每分钟做的功是J，抽水机的功率是W．(g取10N／kg)9．用一个定滑轮和一个动滑轮来提升260N的重物，每个滑轮重10N，不计摩擦时，当匀速提升重物时最多可省N的力．当重物上升40 cm时，绳子自由端通过的距离是m．10．小强同学家住北园小区3号楼五楼，放学后，他从一楼到五楼共用了20 s，假设小强及书包总重为480 N，每层楼的高度为3 m，那么他上楼的功率为W．二、选择题：(每题3分，共30分)11．如下图，轻质杠杆可绕O点转动，在A点始终受一垂直作用于杠杆的力，在从A转动至A’位置时，力F将( )A．变大B．变小C．先变大，后变小D．先变小，后变大12．将一动滑轮改为定滑轮使用，如此一定是( )A．提高了功率B．提高了机械效率C．节约了力D．节约了功13．一把粗细平均的杠杆AB，在端点A、B处分不作用竖直向下的力F1、F2时，杠杆在水平位置处于平稳．假设使力F1、F2同时各减少2N，那么杠杆失去平稳，且A端上升，B端下降，由此能够判定杠杆AB的支点位置是( )A．在杠杆的中点B．在杠杆的AB之间，而且靠近B端C．在杠杆的AB之间，而且靠近A端 D．无法确定14．如下图，一个工人用滑轮组提起2 000N的重物，所用的拉力是800N，绳子自由端被拉下4m，以下讲法中，正确的选项是( )A．总功是3 200J，效率为40％B．有用功是8 000J，效率是62．5％C·有用功是3 200J，效率为62．5％ D．总功是3 200J，效率是62．5％15．以下各种方法中，能提高滑轮组的机械效率是( )A．减慢提升速度B．减少定滑轮重C．减少动滑轮重D．减少被提升的物重16．如下图，物体A在拉力作用下沿水平面匀速运动了一段距离s，试比较拉力F1、F2及拉力所做的功W1、W2的大小(滑轮重、绳重及绳与滑轮之间的摩擦不计)．以下讲法中，正确的选项是 ( )A ．F 1=21F 2 W 1=W 2B ．F 1=21F 2 W 1=41W 2C ．F 1=41F 2 W 1=W 2D ．F 1=41F 2 W 1=41W 2 17．如下图，密度平均的直尺AB 放在水平桌面上，尺子伸出桌面的部分OB 是全尺长的三分之一，当B 端挂5N 的重物P 时，直尺的A 端刚刚翘起，那么此直尺受到的重力为( )A ．10NB ．5 NC ．2．5ND ．以上答案都不对18．〝五一〞期间，小林和爸爸一起去登红山，小林用了15min 登上山顶，爸爸用了20min 登上山顶，爸爸的体重是小林的1．5倍，那么小林和爸爸登山功率之比是 ( )A ．1：2B ．2：1C ．9：8D ．8：919．如下图，物重为20N ，摩擦不计．绳的一端拴在地面上，用力F 将滑轮匀速上升2m 的过程中(滑轮自重不计)，那么有 ( )A ．重物上升1 mB ．F 为40NC ．重物上升2mD ．F 为10N20．处于平稳状态的杠杆，如再加一个力F 后，杠杆仍处于平稳，那么力F ( )A ．一定在阻力一边B ．一定在动力一边C ．作用线通过支点D ．无法判定三、作图题：(3分+3分+3分=9分)21．请在图中画出钢丝钳动力F 1的力臂1l 和阻力F 2的力臂2l ．22．请在图中画出使杠杆AB在如下图位置静止时所用最小力F的作用点和方向．23．如下图是羊角锤拔钉示意图，在图中标出支点O，并作出动力臂和阻力臂．四、实验与探究题：(10分)24．小丽同学用如下图的滑轮组做〝测定滑轮组的机械效率〞的实验，每个钩码质量为50g，(1)在图中画出滑轮组绳子的绕法，要求施力方向竖直向上．(2)将钩码匀速竖直向上提升20 cm，弹簧测力计的示数为0．8 N，那么此过程对钩码所做的有用功为J，动力所做的总功为J，滑轮组的机械效率为(不计绳重和摩擦，g取10N／kg)．(3)假设减少两个钩码，那么滑轮组的机械效率将(选填〝增大〞、〝减小〞或〝不变〞)．五、实践与应用题：(7分+7分+7分=21分)25．如下图，一个厚度平均的薄木板长2m，木块右端用一根绳子悬挂．绳子所能承担的最大拉力为10N．一个大小不计的木块重40N，它从木块左边的O点开始以0．2m／s的速度向木板右端匀速移动，求：木块运动多长时刻绳子断裂?(木板重力不计)26．如下图，物体重1500N，地面对物体的摩擦阻力为物体重的0．4倍，一个人用240N 的拉力F，在8 s内使物体沿水平地面匀速移动了5m，求：(1)力F做的功；(2)人做功的功率；(3)滑轮组的机械效率．27．一个工人用由一个定滑轮和一个动滑轮组成的滑轮组(不计摩擦和绳重)，站在地面上将400N重的物资通过10 s匀速提高4m，所用的拉力是250N，求：(1)那个工人做功的功率是多少?(2)现在滑轮组的机械效率是多少?(3)假设把800N的重物提起，工人至少要用多大的拉力?。

苏科版初中物理九年级下册全册各章课时练及参考答案苏科版初中物理九年级下册第十五章《电功和电热》课时练及参考答案苏科版初中物理九年级下册第十五章 电功和电热课时练第1课时 电能表与电功（1）1．电能表是用来测量 的仪表。

小明家的电能表上的一些技术参数如右表，由表可知：小明家的电能表的额定电压 是 ；持续工作的最大电流是 ； 允许在短时间内通过的最大电流是 ；电能 表的转盘第转一圏，接其后面的用电器消耗的电能是 J ． 2．电能表上的计量单位称作 ，俗称 ，1KWh ＝ J 。

3．小明家电能表上月底的示数和本月底的示数如图所示。

则本月消耗的电能为 度，若每度电的价格是0.52元，则小明家本月应交电费 元。

4．一只家用电能表上标有3000r/KWh 字样，表示每消耗1KWh 的电能，电能表的转盘转 r 。

若室内只接了一只灯泡，测出转盘3min 内转了15r ，则灯泡在这 段时间内消耗的电能是 KWh ＝ J 。

5．关于家庭电路中的电能表，下列说法中正确的是 （ ）A ．电能表的作用是测量用电器中通过电流大小的B ．电能表转盘转速越快，用电器消耗的电能越多C ．电能表的作用是测量用电器消耗电能多少的D ．电能表的测量值是以“KW ”为单位的6．小明家电能表和电冰箱的铭牌如下表：根据表中的信息回答下列问题：（1）电冰箱每天消耗的电能是多少J ？（2）若电能表后只有电冰箱在工作，每天电能表的转盘转多少转？7．在日常生活中，供电部门是根据 和 来确定向用户收取电费的多少的。

2 13 8 2 上月底示数 2 1 7 8 2 本月底示数8．一个家用电能表上标有如下几个重要参数：“220V 10A ”、“600r/KWh ”等。

其中“220V ”表示，“10A ”表示 ，“600r/KWh ”是指接在这个电能表后的用电器，每消耗1KWh 的电能，电能表的转盘转动 r 。

9．某用户的电能表在3月底抄表时的示数为 ，到4月底抄表时的示数为 ，则该用户4月份用电为 （ ）A ．352.9KWhB ．268.7KWhC ．84.2KWhD ．84.2J10．小明家中的电能表5月初的示数如图所示，5月份交了48.4元的电费，若每度电的价格是0.8元，则小明家5月底电能表的示数应为 ，根据电能表的铭牌，你还能读到哪些信息？请写出其中的两条：（1） ；（2） 。

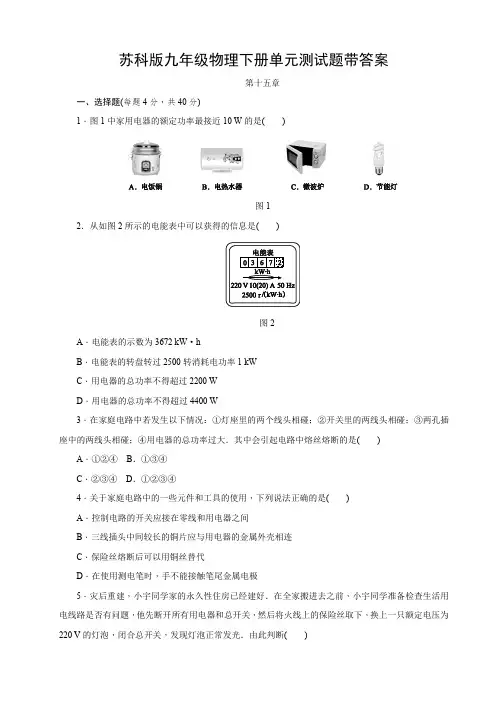

苏科版九年级物理下册单元测试题带答案第十五章一、选择题(每题4分，共40分)1．图1中家用电器的额定功率最接近10 W的是()图12．从如图2所示的电能表中可以获得的信息是()图2A．电能表的示数为3672 kW·hB．电能表的转盘转过2500转消耗电功率1 kWC．用电器的总功率不得超过2200 WD．用电器的总功率不得超过4400 W3．在家庭电路中若发生以下情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰；④用电器的总功率过大．其中会引起电路中熔丝熔断的是() A．①②④B．①③④C．②③④D．①②③④4．关于家庭电路中的一些元件和工具的使用，下列说法正确的是()A．控制电路的开关应接在零线和用电器之间B．三线插头中间较长的铜片应与用电器的金属外壳相连C．保险丝熔断后可以用铜丝替代D．在使用测电笔时，手不能接触笔尾金属电极5．灾后重建，小宇同学家的永久性住房已经建好．在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光．由此判断()A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题6．将规格都是“220 V100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中错误的是()A．三个用电器产生的热量一样多B．电流通过三个用电器做功一样多C．三个用电器消耗的电能一样多D．电烙铁产生的热量最多7．如图3所示是电阻甲和乙的U－I关系图像，下列说法正确的是()图3A．甲电阻阻值保持10 Ω不变B．乙电阻阻值保持20 Ω不变C．当甲、乙并联在电路中，电源电压为2 V时，电路总功率为0.6 WD．当甲、乙串联在电路中，电路电流为0.2 A时，甲的功率为0.6 W8．如图4所示，在“探究电流产生的热量与什么因素有关”的实验中，将两根电阻丝R1、R2分别插入甲、乙两瓶等质量的煤油中，串联接入电路，已知R1∶R2＝2∶5，下列说法中错误的是()图4A．该实验可探究电流通过导体产生的热量多少与电阻的关系B．实验中可通过温度计示数的变化来比较电阻丝产生热量多少C．实验中运用了控制变量法和转换法D．通电一段时间后，电流通过R1、R2产生的热量之比为4∶259．如图5所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用测电笔测试灯头的两端C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试B处时氖管不发光．若电路中只有一处故障，则()图5A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路10．小军设计了一个串联电路如图6所示，闭合开关S，两灯均能正常发光(灯丝电阻不变，电源电压不变)．不久，标有“6 V 4 W”字样的灯L1烧坏了，小军手边只有一个标有“6 V 2 W”字样的灯L2，小军认为既然L1和L2的额定电压相同，必定可以用L2替换L1.小军把灯泡换接后，闭合开关S，可能出现的现象是()图6A．灯L亮度将增加B．灯L仍然正常发光C．电路的总功率将变大D．灯L2可能烧坏二、填空题(每空2分，共28分)11．与大功率电炉相连的导线和与普通白炽灯相连的导线相比，前者导线中的电流更________(选填“大”或“小”)，在导线电阻和通电时间相同时，________(选填“前者”或“后者”)发热更多．12．一个弧光灯的电阻是5 Ω，正常发光时的功率为500 W，若想将它接在220 V的电源上，仍使其正常发光，必须________联一个________的电阻．13．如图7所示，在三线插座的A、B、C三孔中，连接火线的是________孔，通过三线插头和家用电器的金属外壳相连的是________孔．图714．小明家的电能表如图8所示，该电能表此时的示数为______________．小明家有一个“220 V1500 W”的电热水器，正常工作10 min产生的热量为________J．若将其单独连接在家庭电路中，发现电能表上的转盘121 s内转了125转，电热水器的实际功率为________W，他家的实际电压________(选填“大于”“小于”或“等于”)220 V.图815．一台线圈电阻为0.3 Ω的电动机，接在12 V的电源上时，通过电动机的电流为0.5 A，在2 min 内电流产生的热量是________J，转化成的机械能是________J.16．如图9所示，电源电压为18 V且保持不变，电流表接0～0.6 A量程，电压表接0～15 V量程，灯泡上标有“6 V 3 W”字样，滑动变阻器标有“100 Ω 1 A”，不考虑温度对灯丝电阻的影响．为了保证电路的安全，滑动变阻器允许接入的最大阻值为________ Ω，整个电路的电功率最大为________W.图9三、作图题(4分)17．如图10所示，请用笔画线代替导线，将图中的电灯、开关接入家庭电路中．图10四、实验探究题(共20分)18．(14分)小勇在测量额定电压是2.5 V小灯泡电功率的实验中：图11(1)为完成实验，请用笔画线代替导线，将图11甲中的实物电路图连接完整．(2)闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，移动滑片后仍然如此，则原因可能是__________________．(3)排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表示数为2 V时，电流表示数如图乙所示，此时小灯泡的实际功率为________W.(4)若要测量小灯泡的额定功率，应再将滑动变阻器的滑片向________(选填“左”或“右”)移动，直至电压表示数为________V为止．(5)移动滑动变阻器的滑片，记下多组电流表示数及对应的电压表示数，并画出图丙所示的I－U图像，从图像可以计算出小灯泡的额定功率为________W.19．(6分)为了测量一个标有“0.3 A”字样的小灯泡的额定功率，小华同学设计了如图12甲、乙两种方案．其中能测出灯泡额定功率的方案是________．简要说出实验的操作步骤：________________________________________________________________________ ________________________________________________________________________________________________________________________________________________；对另一方案稍加改进，也能测出小灯泡L1的额定功率，改进方法是：________________________________________________________________．图12五、计算题(8分)20．在综合实践活动中，小明设计了一种电热饮水机电路，如图13甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”“高挡”之间的转换，饮水机工作时电功率与时间的关系图像如图乙所示．求：(1)30 min内电路消耗的总电能．(2)饮水机工作时，通过电阻R1的电流．(3)电阻R2的阻值．图13答案1．D 2.D 3.B 4.B 5．B 6．A 7．C 8．D 9．B 10.D 11.大 前者 12．串 17 Ω 13．B C14．864.0 kW ·h 9×105 1239.7 小于 15．9 711 16．60 9 17．如图所示18．(1)如图所示(2)灯泡短路 (3)0.44 (4)左 2.5 (5)0.62519．乙 ①闭合开关S 1，S 2接b ，调节滑动变阻器，直至电流表示数为0.3 A ；②保持滑动变阻器滑片位置不变，闭合开关S 1，S 2接a ，调节电阻箱R 0直至电流表示数为0.3 A ，读出此时电阻箱的示数记为R ；③计算出小灯泡L 1的额定功率为P 1额＝0.09 A 2×R在干路上串联一个滑动变阻器20．(1)由图乙知，高挡电功率P 高＝660 W ，t 1＝10 min ；P 低＝220 W ，t 2＝20 min ，30 min 内消耗的总电能：W 1＝P 高t 1＝660 W ×10×60 s ＝3.96×105 J ； W 2＝P 低t 2＝220 W ×20×60 s ＝2.64×105 J ； W 总＝W 1＋W 2＝3.96×105 J ＋2.64×105 J ＝6.6×105 J.(2)由图甲可知，当S 1、S 2都闭合时，R 1、R 2并联，电路中电阻较小，由P ＝U 2R 可知，电功率较大，为“高挡”；当S 1闭合、S 2断开时，电路中只有R 1，电路中电阻较大， 由P ＝U 2R可知，电功率较小，为“低挡”；由P ＝UI 可得通过R 1的电流：I 1＝P 低U ＝220 W220 V＝1 A.(3)从“低挡”到“高挡”，只是并联了R 2，电源电压不变，R 1的电功率不变，则R 2的电功率：P 2＝P 高－P 低＝660 W －220 W ＝440 W ，由P ＝U 2R 可得：R 2＝U 2P 2＝（220 V ）2440 W＝110 Ω.第十六章电磁转换一、选择题(每题3分，共30分) 1．下列物体不能产生磁场的是( ) A ．地球 B ．指南针 C ．木棒 D ．通电导体 2．下列有关磁场的说法错误的是( ) A ．磁体周围的磁场是真实存在的 B ．描述磁场的磁感线并不真实存在 C ．通电导体周围存在磁场D ．地面上的指南针N 极总是指向地理的南极3．如图1所示，电磁感应式无线充电的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端．下列选项中和受电线圈工作原理相同的是( )图1A ．扬声器B ．电磁继电器C ．动圈式话筒D ．电动机4．如图2所示，闭合开关后将滑动变阻器的滑片向右移动，下列说法正确的是( )图2A．电流表示数逐渐变大B．电磁铁上端是S极C．电磁铁的磁性增强D．弹簧测力计示数变小5.如图3所示是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是()图3A．电磁继电器与发电机工作原理相同B．电磁继电器与电动机工作原理相同C．电磁铁工作时，上端为S极D．当有人闯入保密室时，b灯亮6．如图4甲所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用图乙中(a)、(b)两个实验所对应的结论来判断导线中是否有电流，下列说法中正确的是()图4A．只有(a)能B．只有(b)能C．(a)(b)都能D．(a)(b)都不能7．如图5所示，a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，不会产生感应电流的是()图5图68．如图6所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型，连接干电池后()A．线圈持续来回摆动B．线圈沿固定方向持续转动C．AB边中电流方向交替变化D．CD边始终受到磁场力作用，且是动力9．如图7所示的四个实验中，能确定钢棒具有磁性的是()图7A．①②B．③④C．①③D．②④10．如图8所示的四个实验中，下列认识正确的是()图8二、填空题(每空2分，共40分)11．三个磁体相邻磁极间的磁感线分布如图9所示，则D端为________(选填“N”或“S”)极，B端为________(选填“N”或“S”)极．图912．磁场的基本性质是对放入其中的________有磁力的作用，将小磁针放在磁场中，小磁针静止时________极所指的方向规定为该点的磁场方向．磁场越强的地方，磁感线分布越________．13．安装直流电动机模型时，要改变直流电动机的转动方向，可以只将________对调，也可以只将________对调．14．如图10甲所示，小磁针在力的作用下发生偏转，说明力可以改变______________，图乙中小磁针发生偏转，说明螺线管周围存在磁场，对小磁针有力的作用，图中螺线管左端为________极，电源左端为________极．图1015．如图11所示，手压电筒都有一按柄，通过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，切割磁感线，产生感应电流．因此它利用的是____________原理，把________能转化为电能．图1116．现代医学使用的心肺机的功能之一是用“电动泵”替代心脏推动血液循环．其原理如图12所示，将线圈ab缠绕并固定在活塞一端，利用它通电时与固定磁体之间的相互作用，带动电动泵中的活塞，抽送血液．图中阀门S1只能向外自由开启，反向则封闭管路；阀门S2只能向内自由开启，反向则封闭管路．当电动泵工作时，血液从阀门________抽进，从阀门________送出(以上两空均选填“S1”或“S2”)；当线圈中的电流从a流向b时，活塞处于________(选填“抽血”或“送血”)状态．图1217．通电直导线P周围的磁感线分布如图13所示，磁感线是以直导线为中心的一系列的同心圆，图中小磁针的a端是________极；若有另一根导线Q(闭合电路的一部分，图中未画出)与该导线平行，则导线Q________(选填“上下”或“左右”)运动可以产生感应电流，若要使产生的感应电流大一些，可采取的措施是__________________(只写一种)．图1318．如图14甲所示为热敏电阻的R－t图像，图乙为用此热敏电阻R和电磁继电器组成的一个简单恒温箱温控电路(U为恒压电源)，继电器线圈的电阻为150 Ω，图中的“电源”是恒温箱加热器的电源，当线圈中的电流大于或等于20 mA时，衔铁被吸合，加热器停止工作，实现温控．图14(1)恒温箱内的加热器应接在____________(选填“A、B”或“C、D”)端．(2)要实现对50～100 ℃之间任一温度的控制，该装置恒压电源U至少为________V．若恒压电源U为6 V，则滑动变阻器R′的最大阻值至少为________ Ω.三、作图题(6分)19．通电螺线管的附近放置了一枚小磁针，小磁针静止时的位置如图15所示．请在图中标出磁感线的方向及小磁针的N极．图15四、实验探究题(共30分)20．(9分)如图16甲所示，使线圈位于两磁极间．图16(1)通电后，图甲中ab 段导线的电流方向是____________(选填“由a 到b ”或“由b 到a ”)．图甲中ab 段导线受磁场力的方向向上，用箭头标示出图丙中ab 段导线所受磁场力的方向．(2)用安装________的办法可使线圈转过图乙所示位置时靠磁场力继续顺时针转动．(3)若把图甲中的电源换为电阻，快速转动线圈，电阻发热．此过程中机械能先转化为________能再转化为内能．20．(15分)在“探究什么情况下磁可以生电”的实验中：图17(1)小星设计的电路如图17甲所示，在蹄形磁体的磁场中放置一根导线ab ，ab 的两端分别跟开关、螺线管连接，螺线管旁放置一个小磁针，当ab 中产生电流时，螺线管中有________通过，小磁针会发生偏转．(2)小星闭合开关后，不管导线ab 在磁场中怎样运动，小磁针都不偏转，是没有产生电流，还是产生的电流太微弱？他换用了一个小量程电流表代替螺线管和小磁针，如果小量程电流表指针发生偏转，表明ab 中有电流产生，实验的情况如图乙所示．A ．观察并分析①②③现象可知：导体静止时，________产生感应电流；导体沿着磁感线方向运动时，________产生感应电流；导体做切割磁感线运动时，________产生感应电流．(均选填“能”或“不能”)B ．观察并分析③④现象可知：产生感应电流的条件之一是____________．(3)对比图甲和图乙两次实验后，小星认为：图甲中小磁针不发生偏转，不是没有产生电流，而是__________________．答案1．C 2．D3．C4．D 5.D 6．C7．C8．B9．D 10．A11．N N12．磁体北(N)密13．电源两极磁体两极14．物体的运动状态N负15．电磁感应机械16．S2S1送血17．S左右增大导线运动的速度18．(1)A、B(2)4.810019．如图所示20．(1)由a到b如图所示(2)换向器(3)电21．(1)电流(2)不能不能能闭合电路(3)产生的电流太微弱第十七章电磁波与现代通信一、选择题(每题3分，共30分)1．用于光纤通信的电磁波是( )A．微波 B．激光C．无线电波 D．红外线2．电磁波家族有无线电波、红外线、可见光、紫外线等种类，下列关于电磁波的各种概念中，每种电磁波均相同的是( )A．波长 B．频率 C．波谷 D．波速3．下列所列举的电磁波谱大家庭中，其中频率最高的是( )A．无线电波 B．红外线C．紫外线 D．X射线4．下列现象属于利用电磁波传递信息的是( )A．老师利用语言传授知识 B．盲人通过手摸识别盲文C．邮寄贺卡表达节日祝福 D．用手机联系远方的亲友5．下列关于电磁波的说法正确的是( )A．电磁波和声波一样不能在真空中传播 B．电磁波的应用对人体有利无害C．电磁波和声波既能传递信息，又能传递能量 D．电磁波的传播速度为340 m/s6．我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用( ) A．超声波 B．次声波 C．电磁波 D．激光7．下列技术应用中，不是利用电磁波工作的是( )A．利用微波炉加热食物B．利用GPS系统进行定位和导航C．利用遥控器遥控电视D．利用声呐系统探测海底深度8．某手机网络频率范围是1920 MHz～1935 MHz，下列说法正确的是( )A．1920 MHz的电磁波波长比1935 MHz的短B．1920 MHz的电磁波不能在没有空气的月球上传播C．1920 MHz的电磁波在真空中传播的速度比1935 MHz的慢D．1920 MHz和1935 MHz的电磁波在真空中传播的速度相同9．听收音机时，偶尔会听到里面有杂音，产生这一现象的原因不可能是( )A．旁边台灯打开的瞬间 B．附近的电焊机在工作C．雷雨天闪电发生时 D．有人在用电饭锅煮饭10．下列关于信息的传递说法正确的是( )A．车载GPS导航系统是利用超声波进行定位和导航的B．电磁波不能在真空中传播C．用三颗互成120度角的同步卫星就可实现全球通信D．光纤通信只能传播图像信息，不能传播声音信息二、填空题(每空2分，共38分)11．为解决高楼灭火难题，军工转民用“导弹灭火”技术试验成功．如图1所示，发射架上有三只眼：“可见光”“红外线”“激光”，当高楼内有烟雾火源不明时，可用________发现火源，可用________精确测量火源距离．(均选填“可见光”“红外线”或“激光”)图112．骑行共享单车前，需先用手机扫码将信息通过________传递到共享平台，共享平台再将解锁信息以________m/s的速度传递到该车，进行解锁．13．月球上是真空的，但宇航员可以把拍到的照片及时传回地球，可见电磁波的传播________(选填“需要”或“不需要”)介质；微波炉利用____________加热食物，可见电磁波不仅能传递信息，还能传递能量．14．手机传递信息的电磁波频率有f1＝900 MHz和f2＝1800 MHz，与这两个频率相对应的电磁波波长及波速分别是λ1、v1和λ2、v2，则λ1________λ2，v1________v2；(均选填“＞”“＝”或“＜”)除手机外，人们还发明了许多利用电磁波来传递信息的设备，如______________(写出一种即可)．15．广播电台的发射线路靠迅速变化的交变电流向外发射电磁波，交变电流在每秒内周期性变化1次发射的电磁波频率为1 Hz.若某电台节目发射频率为88.2 MHz，说明发射线路中的交变电流每秒内周期性变化________次．收音机通过________电磁波来工作，手机通过____________电磁波来实现远距离通话．(后两空均选填“发射”“接收”或“发射和接收”)16．某电磁波在真空中传播的波形如图2所示，则该电磁波的波长是________，频率是__________．图217．卫星通信和________通信相辅相成，成为信息高速公路的两大支柱．能够传输光信号的极其纤细的物质叫作________纤维，简称________，当激光从其一端进入后，便在里面反复发生________最终到达另一端，由多根这样的纤维组成的激光信号的传输线称为________．三、综合题(共25分)18．(6分)在探究电磁波的传播特性实验中：图3(1)如图3所示，将手机放在玻璃广口瓶中，并用抽气机将其中的气体不断向外抽．打电话呼叫罩中的手机，这时手机________(选填“能”或“不能”)收到呼叫信号，由此实验现象可以得出的结论是________________________．(2)如果把广口玻璃瓶换成金属容器，再打电话呼叫其中的手机，这时手机________(选填“能”或“不能”)收到呼叫信号，这说明__________________________．19．(5分)2015年5月底，美国发布了最新的SR－72高超音速飞行器设想图．该飞行器速度可达6～7马赫(1马赫＝1倍音速)，号称1小时可到达地球任一地方，比常规导弹速度还要快．飞行器体表涂敷最新型材料，具有雷达隐形功能，但不具备红外隐形功能．(1)若该飞行器以7马赫速度飞行，其速度为________m/s.此时若有常规导弹从其正后方攻击，则导弹相对于飞行器是向________运动的．(2)如图4所示，该飞行器具有雷达隐形功能是因为体表形状及材料能有效减弱它对________的反射；不具备红外隐形功能，是因为高速飞行时体表与空气摩擦将________能转化为________能，使飞行器表面温度升高．图420．(6分)有三名同学在家里用实验器材探究纸片、塑料薄膜、棉布对电视机遥控信号的阻挡能力，他们的探究过程分别是：甲同学在自己家里，将纸片放在遥控器与电视机之间，手指按遥控器控制键．如果遥控器能对电视机起控制作用，则增加纸片的数量．如此重复实验，逐渐增加纸片的层数，直到遥控器不能控制电视机为止，记下纸片的层数．乙同学在自己家里，用塑料薄膜按照与甲同学同样的方法进行实验，记下塑料薄膜的层数．丙同学在自己家里，用棉布按照与甲同学同样的方法进行实验，记下棉布的层数．他们的实验结果已经记录在下表中：他们的结论是：棉布比纸片和塑料薄膜能更有效地阻挡电视机遥控器发出的控制信号．(1)三名同学的探究过程存在一些问题，请你指出其中存在哪些问题．(2)请从指出的问题中选出一个，说明如何改进．21．(8分)阅读下面的材料，回答问题．微波炉是一种用微波加热食品的现代化烹调灶具．微波是一种很有“个性”的电磁波，它的能量不仅比通常的无线电波大得多，而且还有以下几个重要特性：第一，微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；第二，微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；第三，微波不能透过含有水分的食物，其能量反而会被吸收．微波炉正是利用微波的这些特性制作的．用普通炉灶煮食物时，热量是从食物外部逐渐进入食物内部的．而用微波炉烹饪，热量则是直接深入食物内部，微波炉内的磁控管能产生振动频率为2.45×109 Hz的微波，直达食物内部5 cm深，使食物中的水分子也随之振动，剧烈振动产生大量的热能被食物吸收，于是食物“煮”熟了．用微波炉烹饪的速度比其他炉灶快4至10倍，热效率高达80%以上．微波炉由于烹饪的时间很短，能很好地保持食物中的维生素和天然风味．比如，用微波炉煮青豌豆，几乎可以使维生素C不损失．另外，微波还可以消毒杀菌、解冻、干燥，当然过量的微波辐射对人体有害．请根据上述材料，回答下列问题：(1)微波炉工作时，食物中的________吸收了微波的能量，从而达到加热食品的目的．(2)依据微波的第________(填写文中序号)个特性，在微波炉中应使用玻璃、陶瓷、塑料的容器来加热饭菜．(3)微波炉与其他灶具相比的优点是______________________________________．(写出一种即可)(4)请为使用微波炉烹饪的人提一条建议________________________________________________________________________．四、计算题(7分)22．一台雷达向一架轰炸机发射无线电波，其波长为4×103mm，在2×10－4s后收到了反射回来的信号，在雷达的荧光屏上出现亮点，那么此时轰炸机离雷达有多远？无线电波的频率是多少？答案1．B2．D3．D4．D5．C6．C7．D8．D9．D10．C11．红外线激光12．电磁波3×10813．不需要电磁波(或微波)14．＞＝收音机(电视机、雷达等)15．8.82×107接收发射和接收16．4 cm 7.5×109 Hz17．光纤光导光纤反射(全反射) 光缆18．(1)能电磁波能在真空中传播(2)不能金属容器能屏蔽电磁波19．(1)2380 后(2)电磁波机械内20．(1)三名同学在实验中存在的问题是没有严格地控制变量．如：①三名同学不是使用同一遥控器对同一电视机进行控制；②纸片、塑料薄膜、棉布的厚度不相同；③纸片、塑料薄膜、棉布到电视机的距离不相同．(2)针对问题①，三名同学可以到其中一名同学家中用同一遥控器对同一电视机进行控制(其他答案合理均可)．21．(1)水分子(2)二(3)微波炉烹饪的速度比其他炉灶快、热效率高(4)不要将食物放在金属餐具中后放到微波炉里加热22．3×104 m 7.5×107Hz第十八章能源与可持续发展一、选择题(每题3分，共30分)1．下列能源的大量使用，会造成空气污染加剧的是( )A．天然气 B．地热能 C．太阳能 D．风能2．自然界中存在着多种人类所需的能源，在下列几组能源中，属于可再生能源的一组是( ) A．水能、石油、核燃料 B．风能、水能、太阳能C．煤炭、潮汐能、电能 D．风能、地热能、天然气3．下列关于如图1所示的能量转化说法错误的是( )图1A．如图甲所示，过山车向下运动时，重力势能转化为动能B．如图乙所示，水电站将水的机械能转化为电能C．如图丙所示，自行车运动员奋力蹬车时，人体内的一部分化学能转化为动能D．如图丁所示，汽车在刹车过程中，刹车片会发热，将内能转化为动能4．要提高能量的利用效率，除了不随便浪费能源外，主要还需改进应用能源的技术．对于常采用的措施，下列说法中不正确的是( )A．让燃料充分燃烧 B．采用保温隔热措施，减少热量的散失C．充分利用余热和减少有害摩擦 D．增加能量的转化环节5．下列关于原子的说法正确的是( )A．原子是由带负电的原子核和带正电的核外电子组成的B．原子核是由带正电质子和不带电的中子组成的C．发生核反应过程中，原子核不发生改变D．原子得失电子的过程就是发生核反应的过程6．下列有关核能的说法正确的是( )A．核废料不会造成环境污染，可任意处置B．核能是可再生能源C．利用核能的途径是使原子核分裂或聚合释放能量D．人类已经完全掌握和平利用核能的技术，因此根本不必担心能源危机7．太阳能是人类优先开发和利用的新能源之一，关于太阳能的利用(如图2所示)，下列说法正确的是( )。

第十五章电功和电热单元测试卷2020.12.20学校:___________姓名：___________班级：___________考号：___________注意：本试卷包含Ⅰ、Ⅱ两卷。

第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。

第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。

答案写在试卷上均无效，不予记分。

第I卷（选择题）一、单选题（本大题共12小题，共24.0分）1.物理学中，同种单位可以有不同的表示形式，下列能表示电功单位的是()A. V·AB. mA·ℎC. kW·sD. A·Ω·s2.小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡：()A. 电阻小B. 灯丝粗C. 电流大D. 功率大3.如图所示分别是小阳家8月1和9月1日电能表的示数。

结合表盘上的信息可知，下列判断正确的是()A. 电能表是测量电功率的仪表B. 小阳家8月份消耗的电能为1011kW⋅ℎC. 电能表工作时的电流不应超过标定电流40AD. 电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW⋅ℎ4.如图所示是电阻甲和乙的I−U图象，下列说法正确的是()A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V时，R甲=0.4ΩC. 只将电阻甲和乙串联，若电路电流为0.2A时，则电路总电阻为20ΩD. 只将电阻甲和乙并联，若电源电压为2V时，则电路总功率为1.2W5.下列情况中不属于防止电热危害的是A. 电视机的后盖有很多孔B. 电脑机箱内有小风扇C. 电动机有许多散热片D. 家电长时间停用，隔一段时间应通电一段时间6.一盏“220V60W”的日光灯，一只“220V60W”的电烙铁，一把“220V60W”的电扇，它们同时工作3小时，产生的热量A. 日光灯多B. 电烙铁多C. 电扇多D. 一样多7.某同学用同种材料制成a、b两种电热丝，a的横截面积是b的两倍，b的长度是a的2倍，把两个电热丝接在家庭电路中，烧开同一壶水，两次所用的时间()A. t a=14t b B. t a=2t b C. t a=12t b D. t a=t b8.在全家搬进新家之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡L0，如图所示，闭合总开关，发现灯泡正常发光。

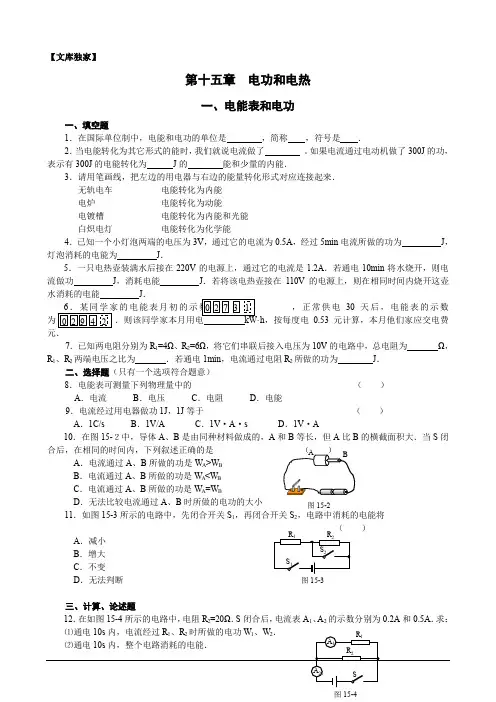

【文库独家】第十五章 电功和电热一、电能表和电功一、填空题1．在国际单位制中，电能和电功的单位是 ，简称 ，符号是 ．2．当电能转化为其它形式的能时，我们就说电流做了 。

如果电流通过电动机做了300J 的功，表示有300J 的电能转化为 J 的 能和少量的内能．3．请用笔画线，把左边的用电器与右边的能量转化形式对应连接起来．无轨电车 电能转化为内能电炉 电能转化为动能电镀槽 电能转化为内能和光能白炽电灯 电能转化为化学能4．已知一个小灯泡两端的电压为3V ，通过它的电流为0.5A ，经过5min 电流所做的功为 J ，灯泡消耗的电能为 J ．5．一只电热壶装满水后接在220V 的电源上，通过它的电流是1.2A ．若通电10min 将水烧开，则电流做功 J ，消耗电能 J ．若将该电热壶接在110V 的电源上，则在相同时间内烧开这壶水消耗的电能 J ．的电能表月初的示 ，正常供电30天后，电能表的示数为．则该同学家本月用电 kW·h ，按每度电0.53元计算，本月他们家应交电费 7．已知两电阻分别为R 1=4Ω、R 2=6Ω，将它们串联后接入电压为10V 的电路中，总电阻为 Ω，R 1、R 2两端电压之比为 ．若通电1min ，电流通过电阻R 2所做的功为 J ．二、选择题（只有一个选项符合题意）8．电能表可测量下列物理量中的 （ ）A ．电流B ．电压C ．电阻D ．电能9．电流经过用电器做功1J ，1J 等于 （ ）A ．1C/sB ．1V/AC ．1V ·A ·sD ．1V ·A10．在图15-２中，导体A 、B 是由同种材料做成的，A 和B 等长，但A 比B 的横截面积大．当S 闭合后，在相同的时间内，下列叙述正确的是A ．电流通过A 、B 所做的功是W A >W BB ．电流通过A 、B 所做的功是W A <W BC ．电流通过A 、B 所做的功是W A =W BD ．无法比较电流通过A 、B 时所做的电功的大小 11．如图15-3所示的电路中，先闭合开关S 1，再闭合开关S 2，电路中消耗的电能将（ ） A ．减小B ．增大C ．不变D ．无法判断三、计算、论述题12．在如图15-4所示的电路中，电阻R 2=20Ω．S 闭合后，电流表A 1、A 2的示数分别为0.2A 和0.5A ．求：图15-3图15-2二、电功率一、填空题1．标有“PZ 220—25”字样的电灯，“220”表示 ，“25”表示 ．它正常工作时的电流为 A ，电阻为 Ω．2．一只标有“220V 10A ”字样的电能表，220V 表示 ， 10A 表示 ，最多可容纳总功率为 W 的用电器同时使用．3．下表所示为国产XQB30—3型全自动洗衣机说明书中所列的主要技术数据，仔细阅读表格，回答下列问题： ⑴这台洗衣机在额定电压下洗衣时，通过洗衣机的电流是A ． ⑵这台洗衣机洗衣时间累计为30min ，其耗电为 kW ·h ．二、选择题（只有一个选项符合题意）4．小刚同学利用电能表测量某家用电器的电功率，当电路中只有这个用电器工作时，测得在15min 内消耗电能0.3kW ·h ，则这个用电器可能是 （ ）A ．空调B ．电冰箱C ．电视机D ．白炽灯5．下面是选自小明学习笔记中的摘录，其中不正确．．．的是 （ ） A ．电功率是表示消耗电能快慢的物理量B ．相同时间内，电流做功越多，功率越大C ．千瓦是电功率的单位，千瓦时是电功的单位D ．一台电风扇功率是100W ，表示电流在1s 内做100W 的功6．两盏相同的“220V 100W ”的电灯串联后接在220V 的电路上，则两盏灯总的电功率为 （ ）A ．200WB ．100WC ．50WD ．25W7．标有“12V 6W ”字样的灯泡接入电路中，若通过灯泡的电流为0.3A ，则小灯泡的实际功率为 （ ）A ．等于6WB ．D 大于6WC ．小于6WD ．无法判断三、实验、设计题8．如图15-5是测定小灯泡额定功率的实物连接图，其中电源是三节新干电池，灯泡的额定电压是3.8V ，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω1A ”的字样，电流表（0～0.6A 、0～3A ），电压表（0～3V 、0～15V ）．（1）用笔划线代替导线将电路中未连接的部分连接好,使它成为完整的实验电路．（2）小刚合理地连接好电路,并按正确的顺序操作，但闭合开关后灯不亮，几个同学猜想：A ．可能是灯丝断了；B ．可能是变阻器断路；C ．可能是小灯泡短路；D ．可能是电流表断路。
