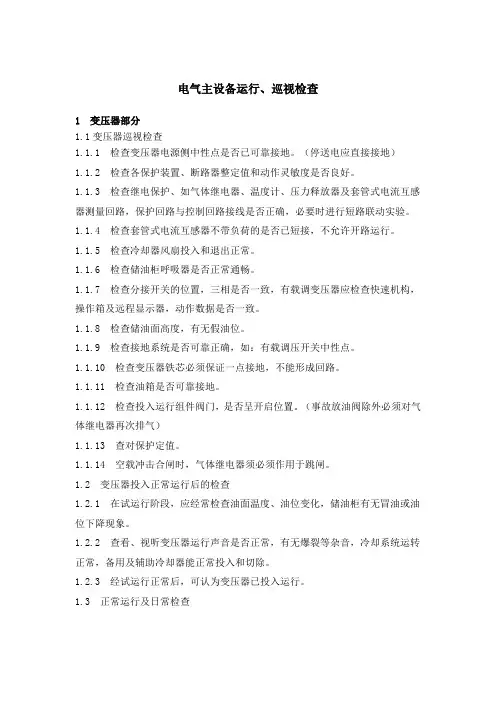

电气主设备运行、巡视检查1 变压器部分1.1变压器巡视检查1.1.1 检查变压器电源侧中性点是否已可靠接地。

（停送电应直接接地）1.1.2 检查各保护装置、断路器整定值和动作灵敏度是否良好。

1.1.3 检查继电保护、如气体继电器、温度计、压力释放器及套管式电流互感器测量回路，保护回路与控制回路接线是否正确，必要时进行短路联动实验。

1.1.4 检查套管式电流互感器不带负荷的是否已短接，不允许开路运行。

1.1.5 检查冷却器风扇投入和退出正常。

1.1.6 检查储油柜呼吸器是否正常通畅。

1.1.7 检查分接开关的位置，三相是否一致，有载调变压器应检查快速机构，操作箱及远程显示器，动作数据是否一致。

1.1.8 检查储油面高度，有无假油位。

1.1.9 检查接地系统是否可靠正确，如：有载调压开关中性点。

1.1.10 检查变压器铁芯必须保证一点接地，不能形成回路。

1.1.11 检查油箱是否可靠接地。

1.1.12 检查投入运行组件阀门，是否呈开启位置。

（事故放油阀除外必须对气体继电器再次排气）1.1.13 查对保护定值。

1.1.14 空载冲击合闸时，气体继电器须必须作用于跳闸。

1.2 变压器投入正常运行后的检查1.2.1 在试运行阶段，应经常检查油面温度、油位变化，储油柜有无冒油或油位下降现象。

1.2.2 查看、视听变压器运行声音是否正常，有无爆裂等杂音，冷却系统运转正常，备用及辅助冷却器能正常投入和切除。

1.2.3 经试运行正常后，可认为变压器已投入运行。

1.3 正常运行及日常检查1.3.1 投入运行的变压器每年取油样进行试验，如耐压值下降快应进行过滤，如下降到40kV/标准油杯时，应停运，如发现有碳化物，必须进行吊罩检查。

1.3.2 保证油温在65℃以下运行，如冷却器电源故障，风扇停运时，上层油温应低于75℃，可带额定负荷。

1.3.3 检查本体及铁芯接地情况，避免开路现象。

1.3.4 检查有载调压开关，并记录操作次数。

表单编号
高频机日常保养点检表
DG-GW-PD-09
修订日期
工具名 称： 号： 项目
工具编 日常检查要点
功能开关 检查高频机功能开关是否正常
感应加
热圈
冷却系统
检查加热圈功能是否正常 检查高频机冷却管道通水是否正 常
1
GD-PD-TL-43 23456
工具数量：
保管地点：
生 产
年
月
保养人：
7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
异常时处理记 录
不良工具编号
当日工具点检项目出现不良记录为“X” 正常为“✔”
工具点检不良记录明细记录表
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 维修记录时间
检查项目不良说明：
功能开关项目不良标记为 “▲”
加热感应圈项目不良标记为 “▼”
冷却项目不良标记为 “■”
审
制
Hale Waihona Puke 核表

机器设备日常保养点检记录表
年月设备名称 : 高频机设备编号 : 规格型号 :
周期保养点检部位保养点检项目基准1234567 8 9 10111213141516171819202122232425262728293031 开关按钮开 /关完好有效
控制面板电压表500V ± 30V
控制面板电流表可调可控随电位器调节变化
日
正确指示 ,无异常保
控制面板指示灯
养指示灯亮
发热管冷却水是否畅通有冷却水在管内循
环
整机是否有漏水现象内外干燥无漏水痕
迹
整机外壳和内机清洁美观
配电箱有无受潮现象
整洁干燥 / 必要时周做干燥处理
保
发热管是否有发烫或接
温度适合表面光亮
养触不良
电器线路有无破损现象
完好无损 ,没有漏月电等异常现象
保出水有力各管道散养水路是否畅通热正常 ,否则要清
理
备保养者
注
复核
异常处理记录
(注明日期、现
象、原因及处理
方式 )
注：保养后，用“√”表示进行了点检，“○”表示休息或放假，“×”表示有异常情况，应在“异常情况记录”栏予以记录。

2400系列高频开关整流器前 言手册说明本手册适用于2400（V2.2）系列高频开关整流器(以下简称2400系列)。

2400系列满足110VAC 电网制式和220VAC电网制式的供电需求。

在110VAC电网制式供电时，模块额定直流输出为：见表A。

在220VAC电网制式供电时，模块额定直流输出为：见表A。

（额定直流输出电压为绝对值，电压极性由接法决定。

）请在安装、操作和维护前仔细阅读本手册，并注意设备上的各种警示语句。

本手册阅读后请妥善保存，以便日后查阅。

内容介绍章次 内容介绍第1章 概述 本章介绍2400系列的应用领域、主要特点和技术规格第2章 结构和原理 本章介绍2400系列的结构和工作原理第3章 安装和调试 本章介绍2400系列的安装和调试方法第4章 使用和维护 本章介绍2400系列的使用和维护方法附件A 包装、运输及存储 本章介绍2400系列的包装、运输及存储的相关事项版本更新说明产品版本 资料版本 资料编号 更新说明V2.0 20070718 SZCT20040418 手册第一次发行，满足220VAC电网制式的供电需求 V2.1 20090618 SZCT20070618 满足110VAC电网制式和220V电网制式的供电需求 V2.2 20110418 SZCT20090818 满足额定容量最大50A的直流输出本书约定本书采用以下标志来表示在操作过程中应该特别注意的地方。

注意、小心、警告、危险：提醒操作中应注意的事项。

说明、提示：需要特别说明或提示的事项。

警告：不要拆卸2400系列高频开关整流器的任何外壳或器件。

设备内部零件带有致命性的电压或存有高能量的危险！图表目录图1-1 2400系列 外形示意图 (5)表1-1 2400系列的技术规格 (6)表A 各型号参数列表 (8)表B 各型号输出电压及范围列表 (8)图2-1 前面板和后面板示意图 (9)图2-1-1 电源输入端局部放大图 (10)图2-1-2 电源输出端局部放大图 (10)表2-1 前面板和后面板示意图标注说明和接口介绍列表 (11)图2-2 输出电压显示示意图 (12)图2-3输出电流显示示意图 (12)图2-4 指示灯示意图 (13)图2-5 2400系列原理框图 (14)图3-1 2400系列高频开关整流器单台安装示意图 (15)图3-2 2400系列高频开关整流器多台并联安装示意图 (16)表3-1 2400系列模块各型号安装线径列表 (17)表4-1 故障现象及处理方法 (22)表A-1 装箱附件清单列表 (23)目 录第1章概述51.1设备简介 (5)1.2 主要特点 (6)1.3 技术规格 (6)第2章结构和原理92.1 结构介绍 (9)2.1.1 前面板和后面板 92.1.2 状态显示 122.2 工作原理 (14)第3章安装和调试 153.1安装与卸载 (15)3.1.1 安装153.1.2 拆卸183.1.3 相关说明 183.2 输出电压的调定 (18)第4章使用和维护 194.1 使用 (19)4.1.1 开机步骤 194.1.2 浮充电压调节 204.1.3 均充电压调节 204.1.4 内部保护功能 204.2 维护 (21)4.2.1 日常维护 214.2.2故障处理22附录A 包装、运输及存储 23A.1 包装 (23)A.2 运输 (23)A.3 存储 (23)意见反馈表 24第1章概述摘要本章介绍2400系列的应用领域、主要特点和技术规格。
