室外雨污水及沥青道路工技术要求

可编辑修改精选全文完整版老旧小区基础设施环境改造工程室外综合工程施工方案与技术措施一、室外道路改造1 材料要求1.1 中粒式沥青混凝土:严格按照配合比施工，符合施工质量要求；1.2 无机料：有产品合格证，符合施工要求；1.3 3:7灰土：严格按照配合比施工，严格符合施工要求。

2 施工准备：2.1 作业条件2.1.1 施工前审核图纸，按照图纸要求施工做法进行施工。

2.1.2 室外管线均已施工完毕。

2.2 材料器具：挖掘机、压路机、手推车、铁锹（平头、尖头）、耙子、水准仪、尺子、筛子等。

3 工艺流程：4 操作工艺：4.1 原路面拆除：按照图纸设计要求将院内原水泥砖面层道路至基层，人工配合挖掘机进行原有路面拆除，将拆除后的方砖、渣土及时进行清运，将基层面清理干净，清除虚土及杂物并拍底夯实。

4.2 测设标高控制线：施工技术人员使用水准仪进行标高测量，按照设计标高放出标高控制线，用来控制施工标高。

4.3 路基碾压,压实系数＞0.93：路面宽大处采用压路机碾压，路面狭小处不便压路机碾压施工的采用人工夯实，每层铺土厚度应根据土质、密实度要求和机具性能确定。

一般蛙式打夯机每层铺土厚度为200～250mm；人工打夯不大于150mm。

每层铺摊后，随之耙平。

回填土每层至少夯打三遍。

打夯应一夯压半夯，夯夯连接，行行相连，纵横交叉；路基碾压完成后，压实系数＞0.93。

4.4 铺设300厚3:7灰土基层：路基基层碾压完毕之后，铺设300厚3:7灰土基层，松铺系数在1.2-1.3之间，分两步夯实。

4.5 铺设200厚碎石垫层4.5.1 用自卸汽车将碎石运到施工现场，使用人工配合摊铺机摊铺整型，摊铺后的碎石基层表面要平整顺直，在摊铺过程中要禁止任何车辆通行。

4.5.2 摊铺后紧跟着碾压，碾压机具采用10t以上的压路机，先用轻型刚轮压路机稳压两遍，然后用大吨位压路机碾压四遍以上，达到要求的密实度，表面无明显轮迹。

碾压注意两侧多压2—3遍,严禁在已完成的或正在碾压路段上“调头”和急刹车。

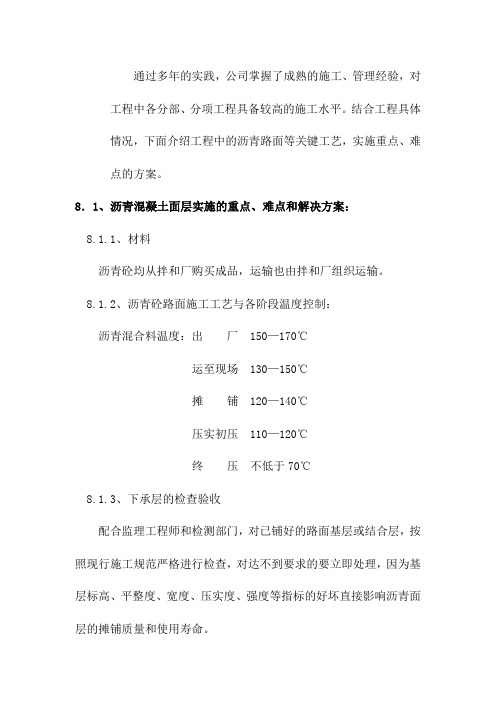

通过多年的实践，公司掌握了成熟的施工、管理经验，对工程中各分部、分项工程具备较高的施工水平。

结合工程具体情况，下面介绍工程中的沥青路面等关键工艺，实施重点、难点的方案。

8．1、沥青混凝土面层实施的重点、难点和解决方案：8.1.1、材料沥青砼均从拌和厂购买成品，运输也由拌和厂组织运输。

8.1.2、沥青砼路面施工工艺与各阶段温度控制：沥青混合料温度：出厂 150—170℃运至现场 130—150℃摊铺 120—140℃压实初压 110—120℃终压不低于70℃8.1.3、下承层的检查验收配合监理工程师和检测部门，对已铺好的路面基层或结合层，按照现行施工规范严格进行检查，对达不到要求的要立即处理，因为基层标高、平整度、宽度、压实度、强度等指标的好坏直接影响沥青面层的摊铺质量和使用寿命。

8.1.4、测量放样和清扫8.1.4.1、恢复路基中心线，直线段每时每10—15米设一控制桩，曲线部分每5——10米设一控制桩，控制桩采用钢钎，控制桩要设置牢固，以利于挂线摊铺。

8.1.4.2、标高测量，标高要测量快、准，因高程准确与否，直接影响摊铺的质量。

8.1.4.3、挂钢丝，挂线连成网壮，应基本与中心线平行，直线段桩距10米，曲线段为5米，钢丝拉力应达到规定标准，并随时检查。

以防下垂，每段钢丝的长度宜控制在200—400米。

8.1.4.4、清扫，为了保证上下层粘接牢固，必须对下层承重层进行清扫，并派专人负责。

8.1.5、机械准备路面工程机械必须在沥青砼面层施工前几天运至施工现场，提前进行机械保养和维护，并在沥青砼施工前进行试运行，以确保各种机械以良好的状态投入施工。

8.1.6、混合料摊铺试验段：铺筑试验段是为了给大面积施工探索实用的施工工艺和保障措施，因此对试验段的施工要精心组织，合理安排，认真执行。

8.1.6.1、首先要组织全体施工技术人员认真讨论，制定出严密的铺筑方案。

8.1.6.2、充分做好各项准备工作，科学的施工管理方法，做到各工序紧密衔接。

雨污水管道施工技术说明简介本文档旨在提供雨污水管道施工技术的详细说明。

以下是重要的施工步骤和注意事项，以确保管道建设的顺利进行和质量保证。

施工步骤1. 土方开挖- 根据设计要求，进行适当的土方开挖，确保管道可以安全铺设。

- 保证开挖的深度和宽度符合设计要求，避免破坏周围的结构物或地下设施。

2. 管道铺设- 使用高质量的管材，如PVC，HDPE等，进行管道的铺设。

- 确保管道的连接牢固，采用合适的连接方式，如热熔连接或橡胶密封圈连接。

- 根据设计要求，保证管道的坡度和高度符合要求，以保证水流的畅通和排放效果。

3. 管道附件安装- 安装合适的管道附件，如井盖、阀门等，以便于检修和维护。

- 确保附件的安装位置准确，使其能够方便地使用和操作。

4. 施工质量控制- 在施工的每个阶段都进行严格的质量控制检查，确保施工符合相关标准和规范。

- 检查管道的连接、坡度、高度等参数，以确保施工质量满足设计要求。

5. 管道测试和验收- 在完成施工后，进行管道的测试和验收。

- 对管道进行压力测试，确保其能够承受设计要求的压力。

- 进行流量测试，确认管道的流量满足设计要求。

- 完成测试后，进行相关验收程序，确保管道达到预期的使用效果。

注意事项- 施工过程中，遵守相关的安全操作规范，确保施工人员的人身安全。

- 避免在管道施工区域附近进行其他施工活动，防止对管道的损坏或影响。

- 按照设计要求，选择合适的材料和设备，以保证管道的使用寿命和质量。

- 定期进行管道的检修和维护，以延长管道的使用寿命。

- 如果发现管道存在质量问题或损坏，应及时采取修复或更换措施，以避免进一步损失。

以上是雨污水管道施工技术的说明。

通过遵守施工步骤和注意事项，我们可以确保管道的安全性和稳定性，为人们的日常生活提供可靠的雨污水处理系统。

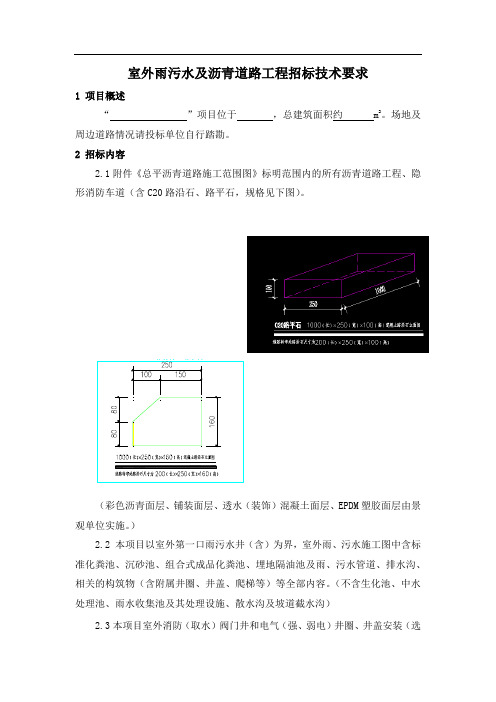

室外雨污水及沥青道路工程招标技术要求1 项目概述“”项目位于，总建筑面积约 m2。

场地及周边道路情况请投标单位自行踏勘。

2 招标内容2.1附件《总平沥青道路施工范围图》标明范围内的所有沥青道路工程、隐形消防车道（含C20路沿石、路平石，规格见下图）。

（彩色沥青面层、铺装面层、透水（装饰）混凝土面层、EPDM塑胶面层由景观单位实施。

）2.2 本项目以室外第一口雨污水井（含）为界，室外雨、污水施工图中含标准化粪池、沉砂池、组合式成品化粪池、埋地隔油池及雨、污水管道、排水沟、相关的构筑物（含附属井圈、井盖、爬梯等）等全部内容。

（不含生化池、中水处理池、雨水收集池及其处理设施、散水沟及坡道截水沟）2.3本项目室外消防（取水）阀门井和电气（强、弱电）井圈、井盖安装（选用φ700mm井盖，仅安装井圈、井盖）。

2.4，投标方应根据当地规划、市政部门的规定完善相关接管设计（含对管道、化粪池及其它雨污收集处理设施位置必要的调整），完成雨污水接入市政的接管手续。

（如有采用顶管施工时，施工方既要完成顶管施工，还应负责办理并完成顶管施工的相关手续）。

2.5 进场施工前，排污许可证应办理完毕。

2.6 负责接入市政预留井（含）至市政干管管段的清掏及甲方要求的市政井圈井盖的恢复工作。

3 技术要求（图纸和招标技术要求不一致处，以招标技术要求为准）3.1.1沥青道路作法要求（由上至下）：1）30mm厚AC-10沥青混凝土；2）40mm厚AC-16沥青混凝土；3) 200mm厚C20混凝土层；4) 500mm厚建渣回填（含不低于20%优质碎砖）；5）素土夯实（由投标单位实施）；3.1.2隐形消防车道作法要求（由上至下）：1）面层（由景观单位实施，隐形消防车道实施前应根据景观施工图复核面层厚度）；2）200mm厚C20混凝土层；3) 500mm厚建渣回填（含不低于20%优质碎砖）；4）素土夯实（由投标单位实施）；3.1.3当沥青道路位于地下室顶板与回填土区域交界的地方，交界线地下室一侧3米范围内的200mm厚C20混凝土垫层中配Φ12＠200单层双向钢筋，外侧位于回填土上方的路基C20混凝土垫层中配Φ12＠200单层双向钢筋，以防止沥青道路沉降。

上海新高桥开发有限公司高桥新城B-3地块商品房项目室外总体雨污水排管及道路施工监理实施细则监理单位（章）：上海三凯建设监理有限公司高桥新城B-3地块商品房项目监理机构专业监理工程师：总监理工程师：日期：上海三凯建设监理有限公司报审表（SKJL/B7—1）室外总体雨污水排管及道路监理实施细则一、工程概况1、工程名称：上海高桥新城B-3地块商品房项目；2、设计单位：中建国际（深圳）设计顾问有限公司；3、建设单位：上海新高桥开发有限公司；4、施工单位：上海住总集团建设发展有限公司5、监理单位：上海三凯建设监理有限公司；6、工程建设地点：东至张杨北路、南至夏碧路、西至莱阳路、北至春晖路二、工程建设规模用地面积：27227平方米居住户数：314户;地上计容积率建筑面积：42744.06平方米;地上不计容积率建筑面积：288.53平方米;住宅建筑面积：39893.34平方米;多层住宅建筑面积：7930.80平方米;高层住宅建筑面积：31962.54平方米;配套商业建筑面积：2560.38平方米;配套公建建筑面积：290.34平方米;地下建筑面积：10652.96平方米;地下机动车库：6372.52平方米;1#-8#楼（住宅），9#楼（工建配套），南门卫，西门卫，人防地下车库及室外总体。

三、监理工作依据1、室外总体排管及道路施工设计图2、施工组织设计（专项施工方案）3、上海市排水管道通用图4、《沥青路面施工及验收规范》GBJ92-865、上海市《市政工程施工及验收技术规程》（1993）6、《建筑工程施工质量验收统一标准》GB50300-20017、国家及上海市强制性条文有关规定四、室外窨井及雨、污水管道施工监控的目标值(一)质保资料的监控1、商品砂浆应具有供应单位的资质，营业执照、生产许可证。

2、进场的商品砂浆，包装袋应完好、无破损，按批号分类堆放。

3、商品砂浆应具有28天强度补报单，3天强度报告,同时提供备案证明。

室外排水管道施工工艺一、工艺流程测量放线→原始地貌测量确认→沟槽开挖→验槽收方→管基处理→管道基础施工→管道安装→管接口施工→二次砂石基础→检查井施工→隐蔽验收→分层夯实回填。

二、施工准备先对管道进行质量检查。

室外雨、污水D300及以上的砼管采用承插式钢筋砼管，橡胶圈连接,D200砼管采用平口砼管。

三、测量放线基槽开挖前由测量工程师进行测量定位、施工放线，测量放线前对甲方提供的控制桩点进行复核，然后引测水准点并报甲方及监理审核。

施工放线注意控制管道中线，每隔20米钉设标记并加以保护，人工开挖前根据管道中线用石灰粉施工放好开挖边线，开挖前进行原始地貌测量并做好测量记录。

四、管沟开挖1、施工操作工艺测量放样→分层开挖→修坡→整平2、作业条件（1）根据施工具体条件及现场情况，合理安排土方开挖、运输、堆放和土方调配平衡。

（2）开挖管沟时，应做好地表、基坑的排水，并做好土壁加固的机具和材料准备。

（3）根据设计要求放样，放出挖土灰线，经检查并办完预检手续。

3、技术质量控制（1）管沟开挖应按施工放线定出的开挖深度，分块（段）分层挖土，根据土质和水文情况，采取合适的系数在两侧放坡开挖，以保证施工操作安全。

（2）挖土应自上而下水平分段分层进行，边挖边检查沟底宽度，开挖沟底宜比设计基底每侧加宽0.3m，宽度不够时及时修整，每1 米左右修边一次，至设计标高以上30cm，再统一进行一次修坡清底，检查沟底宽和标高，要求坑底凹凸不超过1.5cm。

（3）管沟放坡及工作面，应选按规定的坡度粗略开挖，再分层按坡度要求做出坡度线。

根据本工程的实际情况，开挖放坡系数根据现场土质情况确定，一二类土为1:0.67，三类土为1：0.33，四类土为1:0.25。

工作面按规定设置。

（4）管沟开挖应尽量防止对地基土的扰动。

当基坑用人工挖土，挖好后不能立即进行下道工序时，应预留30 ㎝一层不挖，待下道工序开始再挖至设计标高。

底部开挖到标高后进行基底平整，原土夯实。

室外排污工程技术交底标题：室外排污工程技术交底引言概述：室外排污工程技术交底是指在建筑施工过程中，对室外排污系统的设计、施工、验收等技术细节进行交底和沟通，确保排污系统的正常运行和安全性。

下面将从设计要求、施工工艺、材料选用、验收标准和维护保养等五个方面进行详细介绍。

一、设计要求：1.1 确定排污系统的设计流量和管道布局，包括主管道、分支管道和排污口的设置位置。

1.2 考虑排污系统的排水坡度和管道直径，确保排水畅通，避免积水和堵塞。

1.3 考虑排污系统的防水措施，如设置截流阀、防倒灌装置等，确保排污系统的安全性。

二、施工工艺：2.1 确保施工人员具备相关资质和技术经验，严格按照设计要求进行施工。

2.2 注意排污管道的连接方式和密封性，采用合适的连接件和密封材料，避免漏水和渗漏。

2.3 在施工过程中加强现场监督和质量检查，及时发现和解决问题，确保施工质量。

三、材料选用：3.1 选择符合国家标准的排污管道和配件，确保材料质量和安全性。

3.2 考虑排污系统的使用环境和介质特性，选择耐腐蚀、耐磨损的材料，延长排污系统的使用寿命。

3.3 注意材料的连接方式和耐压性能，确保排污系统在正常工作条件下不会发生漏水或破裂。

四、验收标准：4.1 进行排污系统的静态试压和动态试水，检查管道的密封性和排水性能。

4.2 检查排污系统的安装位置和管道布局是否符合设计要求，是否存在漏水和渗漏现象。

4.3 对排污系统进行功能性测试，确保排污口和截流阀的开启和关闭正常，排污系统运行稳定。

五、维护保养：5.1 制定排污系统的定期检查和维护计划，包括清洗管道、更换密封件等。

5.2 定期清理排污口和截流阀，防止堵塞和故障发生，保持排污系统的畅通性。

5.3 定期对排污系统进行全面检查和维修，及时处理问题，确保排污系统的正常运行。

结语：室外排污工程技术交底是保障建筑排污系统正常运行和安全性的重要环节，需要设计、施工、验收和维护等多方面的合作和配合。

江苏万盛悦府小区室外附属工程施工方案江苏裕昌市政工程有限公司2015年4月9日施工方案一、工程概况江苏万盛悦府小区室外附属工程位于盱眙县东洪武大道与迎春大道交汇处。

本工程由江苏万盛置业有限公司投资兴建。

本次招标项目主要含小区地下雨污管道铺设、小区主干道沥青路面铺设。

二、编制依据1、江苏万盛悦府小区室外附属工程施工图纸2、《排水检查井》02S5153、《室外工程》苏J95084、《建筑给排水施工验收规范》GB50300-2001三、施工部署1．施工时间：80个日历天完成。

2．工艺流程土方开挖管道基础施工下管和稳管管道连接（接口）砌筑附属构筑物土方回填小区道路施工3．施工准备3．1施工准备及作业条件1）技术人员必须参加图纸会审，认真熟悉施工图纸及有关技术资料。

2）技术人员已向施工人员进行技术、质量、安全交底，熟悉排水管道安装施工工艺的操作方法，并做好相应的交底记录。

3）有经批准的施工方案或施工组织设计。

4）有碍排水管网施工的障碍物已全部清除。

5）管材、配件及辅助材料均已进场。

6）管材及机具均以备齐，经检验合格并运进现场。

3．2材料及机具准备3．2．1主要机具3．2．2主要材料1) DN200、300、400、500聚乙烯塑钢管。

2）砼沥青；四、雨污管道施工方法及技术措施4．1化粪池基坑轻型井点降水4．1．1轻型井点降水施工技术措施1)轻型井点的施工，大致分为下列几个过程：准备工作、井点系统的埋设、使用及拆除。

2)做好准备工作，包括设备保养、滤管清洗、纱布包裹、水源、电源及必要材料的准备，并做好附近建筑物、管线的监测工作。

3)埋设井点的程序是：先排放总管，再埋设井点管（内径：48mm），用弯联管将井点与总管(内径：100mm)接通，然后安装抽水设备。

井点间距为1米，长为6米，单根每天抽水量取定为3.5-4.5立方米。

4)井点管的埋设一般用水冲洗进行，并分别冲孔与埋管两个过程。

冲孔时，先用起重设备将直径50-70mm的冲管吊起并插在井点位置上，然后开动高压水泵（一般压为0.5--1.3mp），将土冲松。

道路排水配套工程技术标准1. 引言道路排水是指为了避免雨水积聚在道路上造成交通事故和路面损坏而采取的一系列工程措施。

道路排水配套工程技术标准旨在规范道路排水技术的实施，确保道路排水系统的正常运行和道路的安全性。

2. 术语和定义•道路排水：为了排除雨水和降雨期间产生的积水而采取的一系列工程措施。

•道路排水系统：由雨水口、管道、篦子井、泵站等组成的一套排水设施。

3. 技术要求3.1 雨水口•雨水口应符合相关标准的规定，具备良好的排水能力。

•雨水口间距应适当，保证道路排水系统的连续性。

•雨水口的设计应考虑交通安全因素，避免对行车造成不利影响。

3.2 排水管道•排水管道应采用耐腐蚀、耐压力和耐磨损的材料，具备较长的使用寿命。

•排水管道应按照相关标准的要求进行铺设和连接，确保管道的牢固性和密封性。

•排水管道应具备足够的排水能力，能够有效排除积水。

3.3 篦子井•篦子井应设置在合适的位置，能够有效地收集和过滤雨水。

•篦子井的篦子应设置合理，能够阻拦垃圾和杂物，保持排水系统的畅通。

•篦子井的井盖应具备良好的载荷能力，能够耐受车辆行驶产生的压力。

3.4 泵站•泵站的设计应符合相关标准的要求，确保泵站能够提供稳定的排水能力。

•泵站的泵应选择合适的类型和规格，能够满足道路排水需求。

•泵站的自动控制系统应具备可靠性和智能化，能够根据需要自动启停和调节泵的工作状态。

4. 施工要求•施工人员应具备相关专业技能，熟悉道路排水工程的施工流程和方法。

•施工现场应按照相关标准和规范进行布置和设置，确保施工安全。

•施工质量应符合相关标准和要求，确保道路排水系统的稳定性和可靠性。

5. 维护与管理•道路排水系统应定期检查和维护，及时清理和修复雨水口、排水管道、篦子井等设施。

•雨水口和篦子井应保持畅通，定期清理积聚的杂物和垃圾。

•泵站应定期检查和维护，保证泵的工作正常。

6. 总结道路排水配套工程技术标准对于保证道路的安全和畅通具有重要意义。

杜阮北一路扩建工程雨(污）水管道施工方案一、编制依据、原则及范围1、编制依据《给排水管道工程施工及验收规范》(GB50268—2008）《给水排水工程构筑物结构设计规范》（50069—2002）《给水排水构筑物工程施工及验收规范》（GB50141—2008）《混凝土和钢筋混凝土排水管》（GB/T11836—2009）《建筑基坑支护技术规程》（JGJ120—2012）《井盖设施建设技术规范》（DBJ440100/T160—2013）图集《市政排水管道工程及附属设施》（06MS201）《中空壁塑钢聚乙烯管道》（DB44/T1293—2014)图集《室外给水管道附属构筑物》(05S502）图集《埋地塑料排水管道施工》（04S520）《市政排水灌渠施工与质量验收规范》（CJJ3—2008)本单位现有的管理人员、技术人员，机械设备、经济能力等综合实力；本工程特点以及以往同类施工经验。

2、编制原则合理配置资源，满足工程需要的原则。

以优质、高效、快速施工为目的，进行机械设备配套，合理配置施工队伍、组织工程材料供应。

突出重点，统筹安排的原则.统筹安排，确保本项目重点控制工程主线高架桥工程的施工，科学合理安排施工进度，组织连续均衡施工，做好工序衔接，确保按期或提前完成工程建设。

应用“四新"技术，提高施工水平的原则。

突出应用新技术、新设备、新材料、新工艺，提高施工的机械化作业水平，积极应用先进的科技成果,从而达到提高工程质量、加快工程进度、降低工程成本的目的，做到优质、快速、安全、高效按期完成工程建设。

规范施工，确保工程质量的原则。

确保工程质量达到全线整体创优规划要求。

保护环境，文明施工的原则。

3、编制范围杜阮北一路扩建工程(西环路—江肇高速杜阮出入口）的排水工程。

二、工程概况1、工程概况本项目处江门市蓬江区西部,路线走廊基本呈东西走向,起点接现状江肇高速杜阮北收费站，终点与双龙大道在广佛江快速路 (西环路）跨线桥下对接平交.本项目是江门市通过江肇高速对外连接的主要出入口之一。
