三井柱塞泵——培训稿 (1)
- 格式:pptx
- 大小:4.01 MB
- 文档页数:33
柱塞泵岗位安全操作规程范本一、总则1. 为确保柱塞泵岗位的安全生产,保障员工的生命财产安全,制定本安全操作规程。
2. 本规程适用于柱塞泵的操作人员,包括正式员工和临时工。
3. 所有操作人员必须认真学习和掌握本规程,并按照规程要求进行操作。
违反规程的行为将受到相应的处罚。
4. 柱塞泵操作人员必须具备相应的岗位资格和相关证书,否则不得进行操作。
5. 管理人员应对柱塞泵操作人员进行定期的安全培训和技能培训,以提高操作人员的安全意识和技能水平。
二、安全操作1. 柱塞泵操作前,操作人员必须仔细检查设备的各项指标,包括电压、电流、压力等,确保设备处于正常工作状态。
2. 操作人员在操作柱塞泵前必须穿戴好相关的防护装备,如安全帽、防护眼镜、防护手套等。
3. 操作人员在操作柱塞泵时,必须保持专注,注意观察设备运行情况,并随时做好记录。
4. 操作人员在操作柱塞泵时,必须按照操作流程和操作规程进行,不得随意改变操作方式。
5. 在柱塞泵操作中,严禁操作人员将身体部位伸入设备内部或触碰旋转部件,以防发生危险事故。
6. 操作人员在操作柱塞泵时,如发现任何异常情况,应立即停止操作并向上级报告,并及时采取措施排除问题。
7. 柱塞泵操作过程中应保持周围环境的整洁,防止杂物堆积或阻碍操作。
8. 操作人员每日操作结束后,必须对设备进行清洁和检查,确保设备处于良好状态。
三、安全防护1. 柱塞泵操作人员必须将设备的所有开关、按钮等设施置于安全位置,以免误触发设备或引发事故。
2. 操作人员在操作柱塞泵时,必须保持设备周围的通道畅通,防止他人误闯或堵塞通道。
3. 柱塞泵操作人员必须定期检查设备的安全保护装置,如防护罩、安全闸等,确保其正常工作。
4. 在柱塞泵操作过程中,应设立明显的警示标志,提醒他人注意安全,并防止无关人员靠近作业区域。
5. 操作人员必须定期检查柱塞泵设备的电气系统,确保其正常运行,避免因电气故障引发安全事故。
6. 操作人员在操作柱塞泵时,必须注意防护装置的有效性,如发现损坏或失效的情况,应立即更换或修复。
柱塞泵结构原理及操作培训柱塞泵是一种常用的液压泵,其特点是结构简单、工作可靠、压力稳定等。
下面将详细介绍柱塞泵的结构、原理以及操作培训。
一、柱塞泵的结构柱塞泵主要由驱动轴、柱塞、缸体、进出口阀、液压油箱等组成。
1.驱动轴:驱动轴是柱塞泵的动力源,通过电机或发动机传动带带动驱动轴旋转。
2.柱塞:柱塞是柱塞泵的关键部件,它负责从液压油箱中吸入液体,然后通过压力将液体送入缸体中,产生输出压力。
3.缸体:缸体是柱塞泵的重要部件,它内部有一些与柱塞相配合的工作腔,柱塞在缸体内做往复运动,从而产生液压能。
4.进出口阀:进出口阀是柱塞泵的控制阀,它负责控制液体的进出口,确保液体按照一定规律流动。
5.液压油箱:液压油箱是存储液压油的容器,液压油通过泵的吸力从液压油箱中吸入,再通过压力送入缸体,产生液压能。
二、柱塞泵的工作原理柱塞泵的工作原理基于液体的压力传递。
当驱动轴带动柱塞旋转时,柱塞在缸体内做往复运动。
当柱塞运动到吸入侧时,柱塞内部的工腔被扩大,形成一定的负压,液压油从液压油箱中被吸入,完成吸入过程。
当柱塞运动到压力侧时,柱塞内部的工腔被压缩,形成一定的压力,液压油被推出,完成压力输出。
三、柱塞泵的操作培训柱塞泵的操作需要具备一定的专业知识和技能,下面列举几个操作培训要点。
1.检查液压油:在操作柱塞泵之前,需要检查液压油的油位和质量。
油位应在规定范围内,油质应清洁、无杂质。
如有需要,应及时更换液压油。
2.启动柱塞泵:启动柱塞泵之前,应检查所有部件是否正常运转,如有异常情况应及时排除。
同时,还需要确保泵的进出口阀处于正确的开启状态。
3.调整输出压力:柱塞泵的输出压力可以通过调整进出口阀的开度来实现。
根据需要,适时调整进出口阀的开度,控制输出压力。
4.定期检修:柱塞泵属于机械设备,定期检修是必不可少的。
定期检修可以保持柱塞泵的正常工作状态,延长使用寿命。
以上是关于柱塞泵结构、原理及操作培训的介绍。
柱塞泵在液压系统中起着重要的作用,掌握其结构、原理和操作技巧对于操作人员来说至关重要。
柱塞泵作业指导书一、引言柱塞泵是一种常用的液压传动装置,广泛应用于机械设备、航空航天、冶金、石油化工等行业。
为了保证柱塞泵的正常运行和安全使用,本作业指导书将详细介绍柱塞泵的相关知识、操作要点及常见故障处理方法。
二、柱塞泵的结构与工作原理1. 结构组成柱塞泵主要由泵体、柱塞、滑块、曲轴等组成。
其中,泵体负责容纳液体并形成压力,柱塞通过滑块与曲轴相连,并在泵体内部往复运动,从而实现液体的压缩与输送。
2. 工作原理柱塞泵工作的基本原理是利用柱塞在泵腔内做往复运动,使液体受到压力变化而流动。
具体工作过程如下:(1)吸液过程:柱塞向后运动,通过泵体进口形成负压,吸入液体。
(2)压液过程:柱塞向前运动,通过滑块、曲轴的升降,将液体压缩并推送到泵体出口。
三、柱塞泵的操作注意事项1. 安全操作(1)在操作柱塞泵之前,要确保泵体内无残余液体,并清理泵体及其周围的杂物。
(2)在操作过程中,要戴上安全手套和护目镜,以防止液体喷溅或泄漏引起伤害。
(3)禁止将手指等部位放入柱塞泵的运动部件,以免发生夹伤事故。
2. 正确操作(1)启动柱塞泵之前,必须检查电源是否正常,开关是否处于关闭状态。
(2)根据实际需求,调整柱塞泵的送液速度和压力,在操作过程中保持稳定。
(3)定期检查柱塞泵的各个部件,如滑块、柱塞等是否磨损,如有磨损应及时更换。
四、柱塞泵常见故障及处理方法1. 泵体漏液故障原因:(1)密封件磨损导致泵体密封不严密。
(2)泵体材料老化或损坏。
处理方法:(1)更换密封件,并确认是否安装正确。
(2)如材料老化或损坏严重,需要更换泵体。
2. 柱塞泵无法正常吸液故障原因:(1)进口管道堵塞。
(2)进口阀门关闭。
处理方法:(1)检查进口管道是否堵塞,如有堵塞应清理。
(2)确认进口阀门是否打开,如未打开应打开。
3. 柱塞泵无法正常压液故障原因:(1)柱塞与泵体配合间隙过大。
(2)滑块与曲轴配合间隙过大。
处理方法:(1)检查柱塞与泵体的配合间隙,如过大应调整或更换柱塞。
柱塞泵结构原理及操作培训柱塞泵是一种常见的液压泵,其主要由外壳、柱塞、柱塞杆、密封装置、进出口阀等部件组成。
其工作原理是利用柱塞在柱塞泵腔内来回运动,通过柱塞与液压油之间的相互作用使液压油产生压力,从而实现液体的输送。
柱塞泵的结构主要包括:1.外壳:起到保护内部部件以及支撑和固定的作用。
2.柱塞:是柱塞泵的核心部件,由金属制成,通过与柱塞泵腔内壁的间隙来实现密封。
3.柱塞杆:连接柱塞与驱动装置,使柱塞在腔内往复运动。
4.密封装置:用于保证柱塞在腔内的密封性,通常采用油封、O型圈等密封件。
5.进出口阀:用于控制液体的进出口,通常采用单向阀来实现。
柱塞泵的工作原理是通过驱动装置产生的驱动力使柱塞在螺杆的带动下往复运动,当柱塞运动至进口时,柱塞把液体吸入泵腔,在柱塞运动至出口时,柱塞将液体排出泵腔,从而实现液体的输送。
在此过程中,由于柱塞与液压油之间的摩擦力,使得液压油产生压力,进而实现输送。
柱塞泵的操作需要注意以下几点:1.检查泵的工作状况:检查泵的运转情况是否正常,是否有异常声音或震动等。
2.检查进出口管道:检查进出口管道是否通畅,是否有堵塞,确保液体能够顺利进出泵腔。
3.加注液体:在操作之前,需要确保柱塞泵有足够的液体供给,同时需要注意液体的种类和性能是否符合要求。
4.开启泵:打开泵的电源开关,使其开始工作,此时柱塞将开始往复运动。
5.调节压力:根据需要,通过调节柱塞泵的调压阀来控制泵的输出压力,以满足实际工作需求。
6.观察工作状态:在柱塞泵工作的过程中,需要时刻观察泵的工作状态,如有异常情况及时处理。
总结起来,柱塞泵是一种液压泵,其结构包括外壳、柱塞、柱塞杆等部件,利用柱塞在泵腔内往复运动来实现液体的输送。
在操作时需要注意泵的工作状况、进出口管道、液体的加注、开启泵、压力的调节以及观察工作状态等。

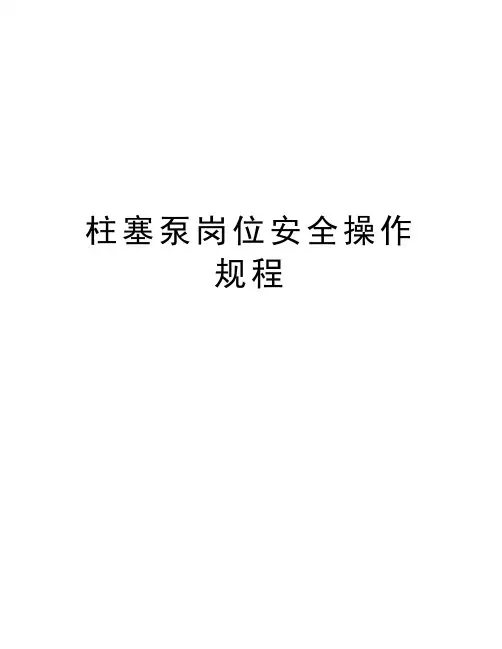

柱塞泵岗位安全操作
规程
柱塞泵安全操作规程
一、开车前的确认
1、检查润滑油油位是否在油窗的一半以上。
2、盘车是否有障碍,安全防护罩是否牢固,底角螺栓是否有松动现象。
3、确认安全阀、压力表、接地线等附件是否正常。
4、确认进、出口阀门是否打开。
二、柱塞泵开车
1、打开柱塞泵进、出口阀门。
(关闭备用泵出水阀门)
2、变频启动位,启动柱塞泵。
(禁止工频启动)
3、观察柱塞泵的运转情况,确认无误。
三柱塞泵停车
1、按下停泵按纽。
2、注意:泵停止运转后,压力显示屏上仍有压力显示,表明截止阀关不住或是损坏,则必须关闭柱塞泵出口阀门。
四、运转中
1、听:听设备有无异常声音,不应有超高噪音。
2、摸:电机温度不能超过70℃;润滑油温度不应超过60℃,并油温应缓慢上升;检查填料箱处和轴承温度。
3、查:机组不应有剧烈振动现象;填料箱不应有大量滴液泄漏。
4、看:电压表、电流表和出口压力传感器显示是否在正常范围内。
5、比:当前运行情况和以往正常运行情况做对比判断。
五、注意事项
1、柱塞泵开泵之前必须检查进、出口阀门的开关情况,严禁各阀门同时关闭造成柱塞泵出口超压酿成事故。
2、检查润滑油是否保持在指标范围内,少于油窗一半时,应及时补加,油温不应超过70℃,防止烧坏运转部件。
3、出口压力传感器屏显超过6.0时,自动保护开启,泵停止运转。
4、润滑油:夏季30号机械油,冬季20号机械油。
