电气照明工程施工图预算实例

第一章绪论第一节工程建设概预算概述一、工程建设及其内容1、工程建设工程建设（过去通常称为基本建设）是指固定资产扩大再生产的新建、扩建、改建、恢复工程及与之相连带的其他工作。

2、工程建设的内容工程建设的内容包括：（1）建筑工程（2）安装工程（3）设备、工器具及生产家具的购置（4）勘察设计和地质勘探工作（5）其他工程建设工作二、工程建设的项目划分1、建设项目2、单项工程3、单位工程4、分部工程5、分项工程三、概预算分类（一）按工程对象分类1、单位工程概预算2、工程建设其他费用概预算3、单项工程综合概预算4、建设项目总概算（二）按工程建设阶段分类1、投资估算2、设计概算3、施工图预算4、工程量清单计价5、招投标标价6、施工预算7、结算价8、竣工决算四、工程概预算与建设程序1、单件性计价2、多次性计价3、组合性计价第二节注册造价工程师和工程造价咨询制度一、造价工程师注册考核制度（一）申请报考条件1、工程造价专业大专毕业后，从事工程造价业务工作满五年；工程或工程经济类大专毕业后，从事工程造价业务工作满六年；2、工程造价专业本科毕业后，从事工程造价业务工作满四年；工程或工程经济类本科毕业后，从事工程造价业务工作满五年；3、获上述专业第二学士学位或研究生毕业并获硕士学位后，从事工程造价业务工作满三年；4、获上述专业博士学位后，从事工程造价业务工作满两年。

（二）考试内容1、工程造价的相关知识，如投资经济理论、经济法与合同管理、项目管理等知识2、工程造价与控制，除掌握造价基本概念外，主要体现全过程造价确定与控制思想，以及对工程造价管理信息系统的了解3、工程技术与工程计量，这一部分分两个专业考试，即建筑工程与安装工程，主要掌握两专业基本技术知识与计量方法4、案例分析，考察考生实际操作的能力（三）注册造价工程师执业资格实行注册登记制度。

造价工程师的权利义务二、我国工程造价咨询服务实例：某电气照明工程清单计价通常安装工程计价按照以下程序进行：一、熟悉工程概况、施工图与施工说明二、编制依据三、工程清单项目的划分及项目编码表格形式四、工程量计算五、套用定额计价表计算分部分项工程量清单报价六、计算主材费用七、单位工程措施项目清单八、单位工程其他项目清单九、规费明细十、单位工程费用汇总一、熟悉工程概况、施工图与施工说明本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A户型为4室1厅，约92m2；B户型为3室1厅，约73m2。

6、接地母线敷设
一．接地母线敷设，按施工图设计长度以“10米”为计量单位计算工程量，其长度应按图示延长米另加 3.9%的附加长度计算，即 二．接地母线敷设敷设长度（m）＝施工图设计长度（m）×（1＋3.9%） 三．接地跨接线安装 四．接地线遇有障碍时，需跨越而相连的接头线称为跨接线。接地跨接一般出现在建筑物伸缩缝、沉降缝 处。高层建筑六层以上的金属窗，设计部门一般要求接地。钢铝窗接地工程量应按施工图设计规定接地的 金属窗数量进行计算。
图2.3埋地敷设配管长度计算平面示意图
二．配线
三．管内穿线
定额分照明线路、动力线路和多芯软导线， 并按导体材料、导线截面积及芯数划分项目。 照明线路管内穿线，当导线截面积大于或等 于6平方毫米时，应执行动力线路相应项目。
导线预留
图2.4为导线与柜、箱、设备等相连预留长度示意图。规定 的导线预留长度，详见表2.3。
避雷针安装不包括针体制作，独立避雷针加工制作应执行 “一般铁构件” 制作定额。普通避雷针安装在木杆和水泥 杆上，包括避雷引下线安装。
避雷针安装均已考虑了高空作业的因素。
一．半导体少长针消雷装置安装
工程量计算以“套”为计量单位，按施工图设计数量计算， 装置本身由设备制造厂成套供货
3、避雷网安装
图2.7 某 住宅防雷接 地平面布置 图
序 号
定额 编号
项目名称
单 位
计算式
数量
1
2－ 749
避雷网沿折板支架安装 镀锌圆钢Φ10
51.4（A轴全长）＋51.4 （D轴全长）＋
10m
1.5×8（D轴凹凸部分）＋7（1轴全长）＋7 （17轴全长）＝128.8米
128.8×（1＋3.9%）÷10＝13.382

水平方向配管长度为：
L= L1+L2+L3+L4 垂直方向配管长度为：
LH=（h1+h）[电源引下线管长度] +（h+设备基础高+150~200mm）[引向设备线管长度] +（h+h2）[引向刀开关线管长度]
+（h+h3）[引向配电箱线管长度]
未计价材料：电线管、钢管、塑料管等。
精选课件
31
说明： ➢ 在钢索上配管时，须另计算钢索架设和钢 索拉紧装置制作与安装。
绝缘子配线：应区分鼓形绝缘子（瓷柱）、针式 绝缘子和蝶式绝缘子配线以及绝缘子配线位置、 导线截面积，以单线“延长米”计量，套用定额， 其编号为：2-1251～2-1288子目。
精选课件
36
绝缘子配线沿墙、柱、屋架或跨屋架、跨柱敷设。 需要支架时，按施工图规定或标准图计算支架质 量以100kg计量，并列项计算支架制作。当绝缘 子配线跨越需要拉紧装置时，按“套”计算，制 作安装套用第二册第十二章相应子目。
配电箱
精选课件
3
一、电气照明工程的组成
进户装置 照明配电装置 照明线路敷设 照明器具
精选课件
4
1、进户装置
低压架空进线：通常根据电气施工图的划 分，进户装置的进户线横担以前部分列入 外网安装工程，进户线横担则属于室内照 明工程。
架空线进户装置：包括进户横担、引下线、 进户线和进户管。若从户外以电缆引入户 内的进线，则在照明工程中只考虑低压电 缆终端头的制作与安装，其引接线的安装 计人外网工程。
阻器、变阻器
3
继电器、控制开关、信号灯、 按钮、熔断器等小电器
4 分支接头
预留 长度
说明
高+宽 盘面尺寸

第四章 电气设备安装工程定额与预算
第二节 建筑强电安装工程量计算
1.变压器安装工程量计算 （1）变压器安装，按不同电压等级、不同容量、不同类型。 变配电电压等级一般均为10KV以下； 变压器电压容量为100—2500KVA； 变压器类型分为油浸电力变压器、杆上变压器、整流电力变压 器、电炉变压器、干式变压器等。 1）变压器安装包括的内容： 变压器安装定额中包括的内容有：开箱检查、本体就位、器身 检查、套管、油枕及散热器的清洗、油柱试验、风扇、油泵电 机的清洗检查接线，附件安装、垫铁及止轮器制作安装、补充 变压器油、安装后整体密封试验、接地、补漆。 2）电力变压器安装定额不包括的内容： 下列内容必须另列项目进行计算 电力变压器系统调试
第一节 施工图常用图形符号
第四章 电气设备安装工程定额与预算
第二节 建筑强电安装工程量计算
第二节 建筑强电安装工程量计算 本节内容：
1、变配电装置工程量计算 2、母线及绝缘子安装工程量计算 3、高压控制台、柜、屏安装及低压配电
控制设备安装工程量计算 4、电缆工程量计算
5、配管配线工程量计算 6.电机安装的检查接线与调试工程量计算
常用图形符号详见下表 记住这些常用符号的方法不是一个个地去
第四章 电气设备安装工程定额与预算
图8.1 常见电气图形
第四章 电气设备安装工程定额与预算
名称
标注文字符号
常见的线路敷设方式如表8.1所示。 表8.1 线路敷设方式的标注
名称
标注文字符号
穿焊接钢管敷设 SC
穿电线管敷设
MT
穿硬塑料管敷设 PC
穿阻燃半硬聚氯乙烯管敷设
FPC
电缆桥架敷设
CT
金属线槽敷设
MR

图b所示为吸顶灯。由图可以看出，吸顶 灯由木台、灯圈（灯架）、灯罩、灯头座、 灯泡组成。
图c所示为日光灯。图中3为木台、4为吊 线盒（或吊链底座）、5为吊线（吊链、 吊杆、灯线）、6为镇流器、7为启辉器、 8为电容器、9为灯罩、10为灯管灯脚 （固定和弹簧式）、11为灯管。
第二讲 电气照明工程量计算及定额应用
（一）线管配线
线管配线包括配管、配线两项工程内容。 1、配管 配管工程是配管配线工程的重要组成部分。 常用管材有钢管、防爆钢管、电线管、可挠 金属管、金属软管、塑料管等。其中塑料管 又包括硬质聚氯乙烯管、刚性阻燃管、半硬 质阻燃管等。钢管具有较好的防潮、防火、 防爆性能，硬塑料管具有较好的防潮和抗酸 性能。配管的方式有明配和暗配两种方式。
配电箱预算列项
1、成套配电箱：（1）成套配电箱安 装 ；（2）成套配电箱价值。
2、非成套配电箱：（1）配电箱制作 （区分铁质、木制）；（2）配电板制 作；（3）配电板安装；（4）配电板 上电器元件安装；（5）盘内配线； （6）配电箱安装（同成套配电箱安 装）。
六、室内线路工程
（一）定额内容 1、配管配线：配管线路安装预算由两
部分组成，管路敷设即配管和管内穿线即 配线。 （1）配管 ➢配管项目列于定额第二册第十二章，是 根据管子的材质、敷设方式、敷设部位分 别列项。
➢定额工作内容包括测位、划线、打眼、 埋螺栓、锯管、套丝、煨弯、配管、接 管、接地、刷漆等。
➢定额中各种线管均为未计价材料，应 另行计算。配管所用的钢结构支架制作、 钢索架设及动力配管混凝土地面刨沟等， 均需另外套用相应的定额计入预算中。
（1）塑料护套线沿木结构明敷和沿砖、 混凝土结构明敷
定额中塑料护套线沿木结构明敷和沿砖、 混凝土结构明敷均按导线的芯数(二芯 或三芯)和导线截面积的不同分别列项。 定额的工作内容包括测位、划线、打眼、 埋螺栓、下过墙管、上卡子、装盒子、

电气照明工程施工图预算实例一、工程概况本工程位于一些商业综合体的办公楼内，总建筑面积为2000平方米。

工程包括大厅、办公室、会议室等区域的照明施工。

二、工程内容1.照明设计方案：根据需求，选择适当的照明设计方案，包括照明灯具的布局和类型选择。

2.照明灯具采购：根据设计方案确定所需的照明灯具的数量和规格，并与供应商进行谈判和采购。

3.照明灯具安装：根据设计图纸进行照明灯具的安装，包括线路敷设、接线盒安装和灯具固定等。

4.照明线路布置：根据设计图纸进行照明线路的布置，包括主线路和分支线路的敷设和接线。

5.其他工程：如开关插座的安装、调试和线路连接等。

三、工程量计算1.灯具数量计算：根据施工区域和设计要求，计算所需灯具的数量。

例如，大厅照明需求为4000流明/平方米，大厅面积为500平方米，则所需灯具数量为4000×500/流明输出值。

2.灯具功率计算：根据设计要求和灯具效果，计算每个区域所需灯具的功率。

例如，大厅采用20w的LED灯具，则大厅所需灯具的总功率为20×灯具数量。

3.线路长度计算：根据设计图纸和灯具布置，计算主线路和分支线路的长度。

例如，大厅照明所需线路长度为大厅面积的周长。

4.电缆数量计算：根据线路长度和设计要求，计算所需电缆的数量。

例如，大厅照明所需电缆的数量为线路长度/每轮电缆长度。

5.开关插座数量计算：根据设计要求和施工区域，计算所需开关插座的数量。

四、材料及设备预算1.灯具采购费用：根据灯具的数量和单价，计算灯具采购的费用。

2.线缆采购费用：根据电缆的数量和单价，计算线缆采购的费用。

3.开关插座采购费用：根据开关插座的数量和单价，计算开关插座采购的费用。

4.其他辅材及设备采购费用：如接线盒、接线头、接线端子等材料及设备的采购费用。

五、人工费用预算根据工程量计算和施工难度，确定所需的人工费用。

人工费用包括照明灯具的安装、线路敷设、开关插座的安装等。

六、其他费用预算1.运输费用：根据灯具、线缆等材料的运输距离和数量，计算运输费用。

项目名称
灯具种类
防潮灯
扁形防潮灯（GC-31）、防潮灯（GC-33）
腰形舱顶灯 碘钨灯 管形氙气灯 投光灯 高压水银灯镇流器 安全灯 防爆灯
腰形舱顶灯CCD-1 DW型、220V、300-1000W 自然冷却式200V/380V 20kW内 TG型室外投光灯 外附式镇流器具125-450W （AOB-1、2、3）、（AOC-1、2）型安全灯 CB C-200型防爆灯
不同安装形式的标志灯、诱导灯
简易形彩灯、密封形彩灯、喷水池灯、幻光型灯
不同安装形式、不同灯体直径的筒灯、牛眼灯、射灯、 轨道射灯
草坪灯具 歌舞厅灯具
各种立柱式、墙壁式的草坪灯
各种安装形式的变色转盘灯、雷达射灯、幻影转彩灯、 维纳斯旋转彩灯、卫星旋转效果灯、飞蝶旋转效果灯、 多头转灯、滚筒灯、频闪灯、太阳灯、雨灯、歌星灯、 边界灯、射灯、泡泡发生器、迷你满天星彩灯、迷你单 立（盘彩灯）、多头宇宙灯、镜面球灯、蛇光管
十二、照明器具安装
【解】房间内各管段的配管配线情况，按图示尺寸算。 （1）管、线的工程量的计算： BV-2*2.5 PC15：（3-1.5-0.3）（箱）＋1.5＋1.1＋3.2 ＋（3- 1.4）×2＋（0.5+0.3）预留 ＝10.2/11m BV－3*2.5 PC15：1.1＋1.2+3.2+1.2+(3-1.4)=8.3m 汇总：阻燃塑料管PC15：10.2＋8.3＝18.5m BV-2.5：11×2＋8.3×3＝46.9m （2）灯具等工程量的统计 单管链吊荧光灯：3套；圆球吸顶灯：1套 单联板式开关：2个；双联板式开关：1个 盒类：根据管材定材质； 塑料接线盒：2个；塑料灯头 盒：4个；塑料开关盒：3个
（2）灯具工程量的统计 吸顶式双管荧光灯：2套；吊扇：1台；双联板式暗开

配管配线工程量计算
3）槽板配线工程量，区分槽板的材质（木槽板或 塑料槽板）、配线位置（敷设在木结构、砖结构 或混凝土结构上）、线式（两线式或三线式）以 及导线截面以线路“延长米”计量。
4）塑料护套线配线，应区别导线芯数（二芯或三 芯）、导线截面大小及敷设位置（敷设于木结构、 砖混凝土结构上或沿钢索敷设），按单根线路 “延长米”计量。
2)灯具、明暗开关、插座、按钮等的预留线，以分别综合在定额 内，不另行计算。
3)照明线路中的导线截面大于或等于6mm2时，应执行动力线路 管内穿线相应子目。
4)管内穿线长度可按下式计算：
管内穿线长度=（配管长度+导线预留长度）×同截面导线根数
配管配线工程量计算
导线进入开关、柜、箱、设备预留长度， 分别计入相应的工程量。
配管配线工程量计算
当线管沿墙明敷时（WE），按相关墙面净空长度尺寸计算线 管长度。如n2回路，沿B-A，1-2等墙面净空长度计量，其 工程量为（3.3+0.6－0.24）÷2[C-A轴间配管长 度]+3.6[1-2轴间配管长度]+（3.3+0.6－0.24）÷2[引向 灯具]=7.26m
当线管沿墙暗敷时（WC），按相关墙轴线尺寸计算该配管长度。 如n1回路，沿B-C，1-3等轴线长度计算工程量，其工程量 为（3.3+0.6）÷2[B-C轴间配管长度]+3.6[1-2轴间配管长 度]+3.6÷2[2-3轴间配管长度]+（3.3+0.6）÷2[引向插座 配管长度]+3.3÷2[引向灯具配管长度]=10.95m
进出线盒
预留长度 /m
宽+高
说明 盘面尺寸
从安装对象
0.3

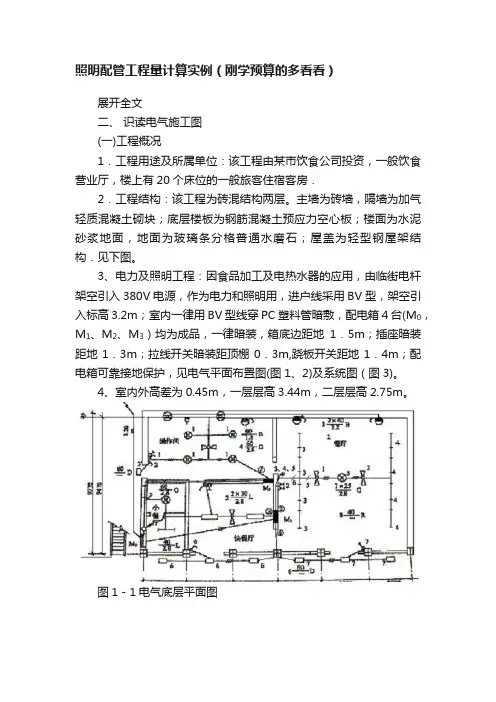

照明配管工程量计算实例（刚学预算的多看看）展开全文二、识读电气施工图(一)工程概况1．工程用途及所属单位：该工程由某市饮食公司投资，一般饮食营业厅，楼上有20个床位的一般旅客住宿客房．2．工程结构：该工程为砖混结构两层。

主墙为砖墙，隔墙为加气轻质混凝土砌块；底层楼板为钢筋混凝土预应力空心板；楼面为水泥砂浆地面，地面为玻璃条分格普通水磨石；屋盖为轻型钢屋架结构．见下图。

3、电力及照明工程：因食品加工及电热水器的应用，由临街电杆架空引入380V电源，作为电力和照明用，进户线采用BV型，架空引入标高3.2m；室内一律用BV型线穿PC塑料管暗敷，配电箱4台(M0，M1、M2、M3）均为成品，一律暗装，箱底边距地1．5m；插座暗装距地1．3m；拉线开关暗装距顶棚0．3m,跷板开关距地1．4m；配电箱可靠接地保护，见电气平面布置图(图1、2)及系统图（图3)。

4、室内外高差为0.45m，一层层高3.44m，二层层高2.75m。

图1－1电气底层平面图图1－2电气二层平面图图1－3 电气系统图各回路配管配线表回路容量（W）配管配线①820 BV－2×2.5 PC15②595 BV－2×2.5 PC15③320 BV－2×2.5 PC15④360 BV－2×2.5 PC15⑤480 BV－2×2.5 PC15⑥640 BV－2×2.5 PC15⑦1000 BV－4×2.5 PC20识图说明1、根据系统图的连接情况到平面图中找相应的配电箱所在的位置。

M0―→一层：M1 、M2 二层：M32、M0 是总配电箱（800×500×200），M1在B轴上①回路给操作间、楼梯照明供电，M2在4轴上有②③④三个回路给三个餐厅供电，M3在二层的1轴上有⑤⑥⑦三个回路供电。

其中M1、M2、M3三个配电箱尺寸均为（500×300×160）。

能熟练识读建筑电气照明工程施工图；能比较熟练 依据合同、设计资料及目标进行工程计量，并能进行两 种模式的计价；学会根据计量计价成果进行工料分析、 总结、整理各项造价指标。
任务描述
一、工作任务 完成×××学校学生公寓电气照明工程定
额或清单计量与计价。 ×××学校学生公寓电气照明工程施工图
如图3-1～图3-7所示。工程设计与施工说明如下： （一）建筑概况 此工程为地下一层，层高3.3米，地上六层，
3.看系统图
通过系统图的阅读了解配电方式和回路及各回路 装置间的关系。了解系统的基本组成，接线情况，主 要电气设备、元件等连接关系及它们的规格、型号和 参数等。一般从进线开始读至室内各配电箱以及各用 电回路的接线关系，各配电箱中需要安装的电气设备 及器具的规格型号。这是电气施工图的基础。读懂系 统图，对整个电气工程就有了一个总体的认识，可初 步了解工程全貌。
建筑物防雷： 接地：
二、可选工作手段
包括：现行建筑安装工程消耗量定额及其价目汇总表； 建筑安装工程费用定额；当地建设工程材料指导价格等； 建筑电气照明工程验收施工规范。
学习单元3.1 建筑电气照明工程
定额计量与计价
任务资讯
一、电气照明系统组成 建筑电气照明工程是建筑工程的重要组成部分。建筑电 气照明是指在缺乏天然光或天然光不足的情况下，为在建 筑物内创造一个明亮的环境，以满足生产、工作和生活的 需要，利用电气设备将电能转换成光能以达到建筑人工照 明的目的。
1.低压开关柜
低压开关柜也称低压配电屏或柜，常直接设置பைடு நூலகம்配 电变压器低压侧作为配电主盘，有时也用作较重要负 荷的配电分盘，一般要求安装在专用电气房间(配电室) 或被相对隔离开的专门场地内。按结构型式的不同， 又分为固定开启式和抽屉式两种。

实例：某电气照明工程清单计价通常安装工程计价按照以下程序进行：一、熟悉工程概况、施工图与施工说明二、编制依据三、工程清单项目的划分及项目编码表格形式四、工程量计算五、套用定额计价表计算分部分项工程量清单报价六、计算主材费用七、单位工程措施项目清单八、单位工程其他项目清单九、规费明细十、单位工程费用汇总一、熟悉工程概况、施工图与施工说明本住宅楼共6层，每层高3m, —个单元内每层共两户，有 A、B两种户型：A 户型为4室1厅，约92m2； B户型为3室1厅，约73m2。

共用楼梯、楼道。

本电气照明工程提供了两张设计图纸，电气照明平面图（见图1）和配电系统图（见图2）。

.4L-1S：房间照明S：起§室、卧羽f座J室）Lj：厨雳、卫生陶力220V3L-BV-25 SC15-FC图2某住宅楼供电系统图.XL-1-24L-B\-：5SC15-FC■备用©1©o©in房风1.S%1--1主卧宜3121-ffW*-IKZS习u.卫牛测o [2 500 2 850.；咖®(3 @.」窝申丁 2旳，.品屛电==图1某住宅楼电气照明平面图由图 2 的配电系统图可知，每层住宅楼采用 220V 单相三线系统供电。

在楼道内设置一个配电箱AL-1，安装高度为1.8m,配电箱有4路输出线，其中，1L为A户供电，2L为B户供电，导线使用铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，敷设方式为沿墙暗敷，3L供楼梯照明, 4L 为备用, 3L、 4L 的预算省略。

A户、B户在室内各安装一个配电箱 AL-1-2、AL-1-1，其安装高度为 1.8m，分别采用3路供电，其中L供各房间照明，L2供起居室、卧室内的家用电器用电，L3 供厨房、卫生间用电。

房间内所有照明、插座管线均选用了2.5mm2铜芯塑料绝缘线，穿线管使用 20mm 管径的 PVC 硬质塑料管，敷设在现浇混凝土楼板内，竖直方向为暗敷设在墙体内。

电气安装工程工程量清单计价示例一、设计说明及相关要求：1．建筑概况：本工程为某单层综合楼电气工程，建筑面积335m2，砖混结构，现浇混凝土楼板，层高3.3m，室内外高差0.5m。

总安装容量11.8kW，计算电流22.41A。

2．设计内容：动力、照明配电系统；接地系统。

（1）电源由总变配电所引入一路380/220V电源，电力系统采用TN-C-S制。

电源采用金属铠装电缆穿SC80保护管埋地引入，埋地深度为室外-0.8m。

进户电缆线敷设暂不考虑，其保护管计至墙外1.5m。

（2）动力配电箱处利用人工接地装置做重复接地，接地极采用φ50镀锌钢管，接地线为镀锌扁钢40×4，接地电阻不大于4Ω，安装位置详见平面图。

（3）配电箱均嵌墙暗装，开关、插座均嵌墙暗装。

配电箱、开关、插座、灯具的安装高度见图例。

至生活泵的电源保护管出地面0.5m。

（4）配电线均采用铜芯绝缘导线，穿焊接钢管敷设，电源规格及敷设方式见电气系统图。

二、编制预算要求1．本工程消防报警安装工程为专业分包项目，专业工程暂定价为25000元。

2．建设单位不提供材料设备，全部材料、设备由承包单位自行采购，发包方认质认价。

3．暂定金额暂定为5000元。

4．未计价材料暂按《设备、材料暂估单价表》计取。

三、设计施工图图例四、工程量统计1．了解施工设计说明通过仔细阅读设计说明，了解工程概况及设计内容和要求。

（1）本工程为单层砖混建筑，层高3.3m，室内外高差0.5m。

（2）进户电源采用电缆穿钢管（SC80）埋地引入，埋深室外-0.8m。

（3）动力配电箱处设计有人工重复接地装置。

（4）动力配电箱底边距地1.5m，照明配电箱底边距地1.8m，开关距地1.3m，普通插座距地0.3m，防水插座距地1.5m。

2．识读系统图通过阅读系统图，主要了解配电系统的主要内容和回路分配情况，以及各回路导线的型号、规格和敷设方式、敷设部位等。

（1）动力配电箱共分出五个回路。

电气照明工程预算编制
读图时应注意以下事项： 1、读图时切忌粗糙； 2、读图时要准备好记录，要做到边读边记； 3、读图时切忌无头无序、杂乱无章； 4、读图时，对图中所有设备、原件和材料的规格、型 号、数量及备注要求要准确掌握。 5、读图时尊重原设计，不能随意改动
电气照明工程预算编制
6、读图时要弄清楚各种图形符号、文字符号及标注 的含义； 7、读图时要注意图中采用的比例 8、注意图中采用的标准、规范、标准图册或图集； 9、考虑管线缆在竖直高度上的敷设情况 10、对于回路较多、系统较复杂且工程较大的图纸， 要注意回路编号，若有错误要及时纠正，并在会审图 样时提出。
例2，某灯具旁标注有
它表示有5盏型号为DDB306型的圆口方罩吸顶灯， 每盏有4个白炽灯泡，灯泡功率为60 w。
电气照明工程预算编制
C、识图步骤：
1、看标题栏及图纸目录 2、看总说明 3、识读电气照明平面图 4、识读电气照明平面布置图
识读电气照明平面布置图顺序：
电源进线+总配电箱
干线+支干线
分配电箱
电气照明工程预算编制
b、照明灯具的标注方法
a
bc
d e
l
f
式中 a——灯具的数量；
b——灯具的型号或编号；
c——每盏照明灯具的灯泡（管）数；
d——灯泡容量，W；
e——灯泡安装高度，m；
f——灯具安装方式；
l ——光源的种类。
电气照明工程预算编制
例1，某灯具旁标注有
它表示有10盏型号为Y型的荧光灯，每盏灯有2个 40 w灯管，安装高度为2.5m，采用链吊安装方式。
2、门卫室照明工程工程量计算
（1）电气照明系统工程量计算规则 1.照明控制设备

材料（如钢管、圆钢、铜质针尖等）。 避雷针安装不包括针体制作，独立避雷针加工
制作应执行“一般铁构件” 制作定额。普通避雷 针安装在木杆和水泥杆上，包括避雷引下线安装。 避雷针安装均已考虑了高空作业的因素。 2、半导体少长针消雷装置安装
工程量计算以“套”为计量单位，按施工图设计数量计算， 装置本身由设备制造厂成套供货
<三>、电气工程工程量计算
一、电气照明系统
1.照明控制设备
主要指照明配电箱、板以及箱内组装的各种控 制开关、熔断器、计量仪表、盘柜配线等。照明工 程控制设备安装，分成套型控制设备和单体控制设 备安装。
2.配管、配线
配管、配线是指电气设备安装工程中配电线路 和配电线路保护管的敷设。
6、接地母线敷设
接地母线敷设，按施工图设计长度以“10米”为计 量单位计算工程量，其长度应按图示延长米另加 3.9%的附加长度计算，即

接地母线敷设敷设长度（m）＝施工图设计
长度（m）×（1＋3.9%）
7、接地跨接线安装
接地线遇有障碍时，需跨越而相连的接头线称为跨
接线。接地跨接一般出现在建筑物伸缩缝、沉降缝 处。高层建筑六层以上的金属窗，设计部门一般要 求接地。钢铝窗接地工程量应按施工图设计规定接 地的金属窗数量进行计算。
1÷10
5 2－1638 双联板式暗开关安装 10套
0.1
1
6 2－1702
吊风扇安装
台
1
3÷10
7 2－1377 暗装钢质灯头盒安装 10个
0.3
2÷10
8 2－1378 暗装钢质开关盒安装 10个
0.2
二、防雷及接地系统
1、避雷针制作、安装 注意问题： 避雷针制作的未计价主要材料是：针尖、针体
