单片机实训报告一、实训目的本次单片机实训的目的在于通过实际操作和项目实践，深入理解单片机的工作原理和应用开发，提高自身的硬件设计能力、软件编程能力以及解决实际问题的能力。
同时，培养团队合作精神和创新思维，为今后从事相关领域的工作打下坚实的基础。
二、实训设备在本次实训中，我们使用了以下主要设备：1、单片机开发板：用于实验和项目的开发与调试。
2、计算机：安装相关的编程软件和开发工具。
3、示波器：用于观察电路中的信号波形。
4、万用表：用于测量电路中的电压、电流等参数。
三、实训内容1、单片机基础知识学习首先，我们对单片机的基本结构、工作原理、指令系统等进行了系统的学习。
了解了单片机的内部组成，包括中央处理器（CPU）、存储器、输入输出端口等。
通过学习指令系统，掌握了如何使用汇编语言或 C 语言对单片机进行编程控制。
2、硬件电路设计在硬件电路设计方面，我们学习了如何根据实际需求设计单片机的最小系统，包括电源电路、时钟电路、复位电路等。
同时，还掌握了如何扩展外部存储器、输入输出设备等。
通过实际绘制电路图和制作电路板，提高了我们的硬件设计能力和动手实践能力。
3、软件编程在软件编程方面，我们使用了汇编语言和 C 语言两种编程方式。
通过编写简单的程序，如点亮 LED 灯、控制数码管显示、实现按键输入等，逐渐熟悉了单片机的编程方法和技巧。
同时，还学习了如何使用中断、定时器、串口通信等功能，提高了程序的复杂程度和实用性。
4、项目实践在项目实践环节，我们分组完成了一个基于单片机的温度控制系统的设计与实现。
该系统通过温度传感器采集环境温度，经过单片机处理后，控制风扇的转速和加热装置的工作状态，从而实现对环境温度的自动控制。
在项目实践过程中，我们充分运用了所学的知识和技能，从系统方案设计、硬件电路搭建、软件编程调试到系统测试优化，每个环节都进行了精心的设计和认真的实施。
四、实训过程在实训开始阶段，我们首先进行了单片机基础知识的学习和实验。
单片机实验报告1单片机实验报告1一、实验目的本实验的目的是通过学习单片机的基本知识和原理，了解单片机的工作原理，熟悉编写单片机程序并进行实验验证。
二、实验器材和软件实验器材：单片机开发板、USB数据线、LCD液晶屏、面包板、电缆线、电阻、LED等。
实验软件：KEIL C51开发软件、Proteus电路仿真软件。
三、实验原理单片机是一种集成度很高的微处理器芯片，本实验使用的单片机开发板中集成了一款8051系列的单片机。
这款单片机具有强大的数据处理能力和丰富的接口资源，可以用来实现各种功能。
四、实验内容本实验主要分为两个部分：第一部分是通过LED灯的亮灭来实现二进制数的计数；第二部分是通过LCD液晶屏显示温度和湿度数值。
1.二进制数计数利用单片机的IO口，将LED灯连接到P2口，通过对P2口的输出信号进行控制，实现二进制数的计数。
2.温湿度显示利用单片机的ADC（模数转换）功能，将温湿度传感器与单片机相连，通过ADC模块将温湿度信号转换成数字信号，并通过LCD屏幕显示出来。
五、实验步骤1.硬件连接将开发板与电脑连接，使用数据线将开发板上的USB接口与电脑的USB接口相连。
然后将LCD液晶屏和温湿度传感器连接到开发板上的相应接口，并将LED灯连接到P2口。
2.编写程序使用KEILC51软件编写程序，通过编写相应的代码，实现LED灯计数和温湿度显示功能。
4.运行实验将开发板上的拨码开关打开，开启单片机的电源。
LED灯开始计数并显示在开发板上，LCD屏幕同时显示温度和湿度的数值。
六、实验结果经过实验，LED灯能够正常进行二进制数的计数，LCD屏幕也能够准确地显示温度和湿度的数值。
七、实验总结通过本实验，我对单片机的工作原理和编程有了更深入的了解。
实验中遇到的问题，我通过查找资料、请教老师和同学进行了解决，提高了我的解决问题的能力。
通过实验，我进一步认识了单片机在各个领域中的重要性和应用价值，对未来的学习和工作有了更加明确的方向。
【导语】实训报告是展⽰⾃⾝实训收获成长的重要报告。
以下是⽆忧考整理的单⽚机实训报告，欢迎阅读！更多相关⽂章请关注⽆忧考报告频道！单⽚机实训报告篇⼀ 通过为期⼀周的单⽚机实训，是我们对这门课有了许多新的了解，弥补了在课堂上学习的不⾜。
相信这对我们以后的学习和⼯作都会有很⼤的帮助。
我们⼀定要在最短的时间⾥对这些不⾜加以改正! ⾸先，在这次试训中我被单⽚机强⼤的功能所震撼，以前在课堂上完全没有能理解可编程单⽚机的优越性。
这次通过实体仿真软件等辅助软件的共同效果，是这次试训有了鲜明的活⼒。
换是我们认识到这次试训不仅仅是⼀个软件的应⽤，更多的是使我们认识到学习到很多在课堂上⽆法得到的东西。
特别是protues软件的功能是我们了解了当今开发系统的新⽅向，简直太不可思议啦! 单⽚机作为⼀种最简单的软件，与我们的⽇常⽣活息息相关，了解⼀些单⽚机程序的简单录⼊是⾮常必要的。
如：LED显⽰器、键盘和显⽰器的应⽤和原理。
在被刺实训中我们每个⼈通过⼀个⼋位流⽔灯的制作，使我们深深地体会到了单⽚机在现实⽣活中的⼩⼩应⽤，既增强了我们的好奇⼼，⼜巩固了我们的理论知识。
更让我们体会到了单⽚机⼿动的开始平台的完善与成熟。
只要你有想法，单⽚机就有可能让他成为现实。
这⾥我学习完protues软件后的第⼀感觉是，虽然这软件⼯作不稳定，但是会有相当不错的效果出来。
这对我以后的⼯作⼀定会有帮助的。
在这次试训中不仅只对单⽚机编程有了新的认识，还对整个单⽚机的开发平台都有了⼀厅的了解，这是⼀笔不错的收获。
通过这⼏天的试训，使我的感触很深，真实“条条⼤路通罗马”，要达到⽬的，不同的⼈就有不同的⽅法。
只要你的⽅法不错!五花⼋门都可以，⽽且是各有特⾊。
⾛出来的结果都有各⾃的独到之处。
在编程中“简”字贯穿于整个程序设计中，越简单越好，毕竟单⽚机留给⽤户的资源是有限的，所以我们要充分利⽤这些资源，达到更好的效果，这些是我们在以后的学习⽣活中应值得注意的地⽅。
题目实验1 P1口实验一一、实验目的：1．学习P1口的使用方法。
2．学习延时子程序的编写和使用。
二、实验设备：CPU挂箱、8031CPU模块三、实验内容：1．P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
2．P1口做输入口，接八个按纽开关，以实验箱上74LS273做输出口，编写程序读取开关状态，在发光二极管上显示出来。
四、实验步骤：1、打开CPU挂箱，正确安装8031CPU模块，指导显示屏上显示“199502”字样2、执行程序1(T1_1.ASM)时：P1.0～P1.7口接发光二极管L1～L8。
执行程序2(T1_1.ASM)时：P1.0～P1.7口接平推开关K1～K8；74LS273的O0～O7接发光二极管L1～L8；74LS273的片选端CS273接CS0。
3、打开软件，选择相应的COM口和波特率，电脑与CPU挂箱正确连接上后，软件窗口的下端会显示已连接上，相应的CPU挂箱显示屏上会显示“C ”字样。
4、在软件上选择新建，新建文件类型为ASM51，新建好后，编写程序。
5、程序编写好后，选择保存，然后进行编译，调试，运行程序。
6、观察CPU挂箱上硬件的运行是否与设计的一样，否则进行相应的修改和调试。
五、注意事项1、P1口为准双向口，P1口的每一位都能独立地定义为输入位或输出位。
作为输入位时，必须向锁存器相应位写入“1”，该位才能作为输入。
8031中所有口锁存器在复位时均置为“1”，如果后来在口锁存器写过“0”，在需要时应写入一个“1”，使它成为一个输入。
2、延时程序的实现，采用指令循环来实现，本实验系统晶振为 6.144MHZ，则一个机器周期为12÷6.144us即1÷0.512us。
现要写一个延时0.1s的程序，可大致写出如下： MOV R7，#X （1）X为外循环的次数，放在R7DEL1：MOV R6，#200 （2）200为内循环的次数，放在R6DEL2：DJNZ R6，DEL2 （3）执行内循环DJNZ R7，DEL1 （4）判断R7是否为0，是否结束循环上面MOV、DJNZ指令均需两个机器周期，所以每执行一条指令需要1÷0.256us，现求出X 值：1÷0.256+X（1÷0.256+200×1÷0.256+1÷0.256）=0.1×10⁶指令（1）指令（2）指令（3）指令（4）所需时间所需时间所需时间所需时间所以X=(0.1×10⁶-1÷0.256)/（1÷0.256+200×1÷0.256+1÷0.256）=127D=7FH 经计算得X=127。
单片机实验报告引言：单片机是一种集成了处理器、存储器和输入输出设备的微型计算机，广泛应用于电子设备中。
本实验通过对单片机的学习和实践，探索了其原理和应用。
一、实验目的本次实验的目的是熟悉单片机的基本原理和操作方法，掌握单片机的编程语言和开发工具，实现简单的实时控制和数据采集。
二、实验装置及材料1. 单片机：我们选择了常用的51系列单片机，拥有较好的性能和兼容性。
2. 开发板：用于实验中运行和调试所写的程序。
3. 传感器：温度传感器、光照传感器等，用于实现数据采集。
4. LED灯和蜂鸣器：用于实现实时控制和输出。
5. 连接线：将单片机与传感器、开发板等连接起来。
三、实验过程和结果1. 单片机的编程语言：单片机主要使用汇编语言和C语言进行编程。
汇编语言能够直接操作硬件资源，灵活性较高；而C语言则更易于理解和编写，可提高开发效率。
我们选择了C语言进行编程。
2. 开发工具：为了编写和调试单片机程序，我们使用了KeilC51和Proteus软件进行开发。
Keil C51提供了编译器和调试器，可对程序进行编译和调试；Proteus能够模拟开发板的运行情况，方便我们验证程序的正确性。
3. LED控制实验：我们首先进行了LED控制实验，通过单片机的I/O口来控制LED的开灭。
编写程序后，在开发工具中进行仿真，确保程序和电路无误后，将程序下载到单片机上进行实际运行。
实验结果显示，当程序指定LED灯为高电平时，LED灯亮起；当程序指定为低电平时，LED灯熄灭。
4. 数据采集实验：接下来，我们进行了数据采集实验，利用温度传感器和光照传感器采集环境温度和光照强度。
将传感器与单片机连接后，编写相应程序进行数据读取。
实验结果显示，我们能够通过单片机读取到精确的温度和光照数值。
5. 实时控制实验：为了验证单片机的实时控制能力，我们使用蜂鸣器进行了实时报警实验。
通过编写程序，设置蜂鸣器的开关状态，当某个条件满足时，蜂鸣器会发出警报声。

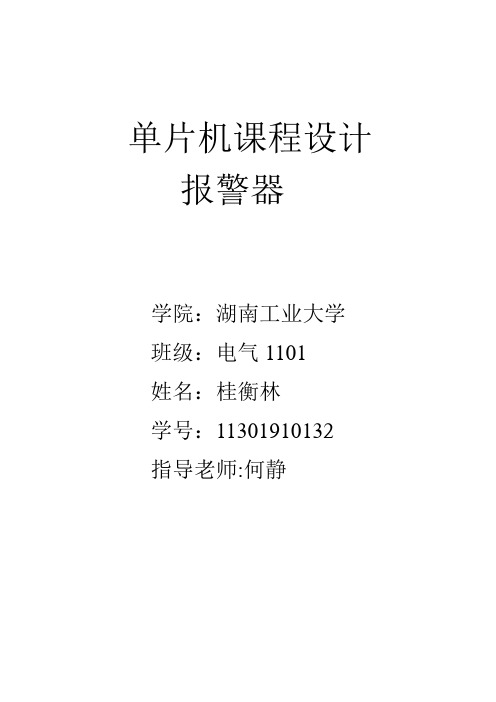

单片机课程设计报警器学院：湖南工业大学班级：电气1101姓名：桂衡林学号：11301910132指导老师:何静单片机课程设计——简易安防声光报警器一实验要求自制一个单片机最小系统，包括串口下载、复位电路，采用两路外部中断输入门禁和红外探测两路信号（采用两个小按键模拟），中断信号输入后能将报警信息在四位一体数码管上显示，并输出声光报警信号。
二实验步骤1)查找相关资料，用protus将本课程设计电路图画出来2)理清思路，写好程序，并用keil软件将程序编译出来，生成hex 文件.3）将hex文件加载到单片机中，模拟运行，（加载方法：双击51单片机，选择先前所生成的hex文件，然后运行），若没有达到实验要求，则反复的修改程序，调试，知道出现实验结果.4）按照自己的仿真实验图，结合老师所给的最小系统图以及其中的引脚，将板子焊好5）把之前写好的程序（适当的注意单片机的输出口是否一一对应）烧到51单片机，然后进行测试，不断的调试，知道出现该有的实验现象和实验结果。
三．程序流程图中断0程序流程图四实验程序#include <reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intsbit LEDREDCON=P0^0;sbit LEDGREENCON=P0^1;sbit spe=P2^0;sbit Kint0=P3^2;sbit Kint1=P3^3;uchar FRQ=0x00;void delay(uint ms){uchar i;while(ms--){for(i=0;i<9;i++);}}void init() //初始化子函数{P1 = 0x00;TMOD = 0x11;TH0 = 0x00;TL0 = 0xff;IT0 = 1;IT1 = 1;IE = 0x8f;//EA=1;ET1=1;EX1=0;ET0=1;EX0=1;IP = 0x05;TR0 = 0;TR1 = 0;}void main(){init();while(1){FRQ++;delay(1);}}void external_int0() interrupt 0 //中断0{LEDGREENCON==1; //绿灯灭P1=0x00; //关闭显示屏if(LEDREDCON==1){LEDREDCON=0;}else{LEDREDCON=1;}while(!Kint0); //中断0键按下的时候delay(15);P1=0x3f; //输出显示为0while(Kint1!=0) //中断1不出现的时候{delay(15);spe=~spe; //扬声器发声LEDREDCON=0; //红灯亮delay(10);LEDREDCON=1; //红灯灭delay(10);}}void external_int1() interrupt 2{LEDREDCON=1;P1=0x00;if(LEDGREENCON==1){LEDGREENCON=0;}else{LEDGREENCON=1;}if(Kint1==0){while(!Kint1); //中断1键按下时delay(10);P1=0x06; // 数码管显示为1while(Kint0!=0) //当中断0键不按下的时候{LEDGREENCON=0; //绿灯亮delay(15);LEDGREENCON=1; //绿灯灭delay(15);spe=~spe; //电平取反扬声器出现报警声delay(10);}}}五仿真实验图六实验中所遇到到得问题以及解决方法问题一程序出现问题，导致当按下中断0键时，间隔出现显示数据和亮灯，并且红灯一直不闪问题中断程序如下void external_int0() interrupt 0{write_command(0x01);LEDGREENCON=1;count1++;if(count1==1){if(LEDREDCON==1){LEDREDCON=0;}else{LEDREDCON=1;}if(Kint0==0){while(!Kint0);delay(5);LEDREDCON=0;write_data('0');spe=1;}}if(count1==2){count1=0;LEDREDCON=1;write_command(0x01);}}void timer0() interrupt 1{TH0=0xfe;TL0=FRQ;spe=~spe;}计数出现错误。
实验一二进制转换成十进制实验一、实验设备1.THGQC-1型嵌入式单片机实验开发系统－套。
2.PC机一台。
二、实验目的掌握汇编语言设计和实验步骤，熟悉在KEIL环境下观察内部RAM 的方法。
三、实验内容单片机中的数值有各种表达方式，这是单片机的基础。
掌握各种数制之间的转换是一种基本功。
本实验内容是将一个给定的一字节二进制数，通过编程将其转换成十进制码。
四、实验步骤1）启动PC机，打开KEIL软件，软件设置为模拟调试状态。
在所建的Project文件中添加TOBCD.ASM文件，打开TOBCD.ASM文件，阅读、分析、理解程序，编译程序进行调试（如何建立工程请看附录说明）2）打开RAM观察窗口，根据示例程序注释设置断点，运行程序。
程序具体功能是将累加器A的值拆为三个BCD码，并存入RESULT开始的三个单元，例程A赋值#0ffh。
打开MEMORY WINDOW数据窗口，（在MEMORY#1中输入D:30H）观察RAM地址30H、31H、32H的数据变化30H更新为02，31H更新为05，32H更新为05。
3）修改源程序中给累加器A的赋值，重复实验，观察实验效果。
4）打开CPU寄存器窗口，选择单步或跟踪执行方式运行程序，观察各寄存器的变化可以看到程序执行的过程，加深对实验的了解。
五、实验程序参考框图六、实验程序RESULT EQU 30HORG 0000HJMP STARTORG 0100HSTART：MOV SP，#40HMOV A，#0FFHCALL BINTOBCDNOP ；此处设置断点，察看RAM 30H，31H，32HLJMP $BINTOBCD：MOV B，#100DIV ABMOV RESULT，A ；除以100得百位数MOV A，BMOV B，#10DIV ABMOV RESULT+1，A ；余数除以10得十位数MOV RESULT+2，B ；余数为个位数RETEND七.实验程序编译和结果分析图1为keil2程序编辑器的编译窗口。
单片机实验报告1. 实验背景单片机（Microcontroller Unit，简称MCU）是一种集成了微处理器核心、内存、计时器、I/O接口等功能的集成电路芯片。
它具有体积小巧、功耗低、性能高等优点，在嵌入式系统中应用广泛。
本实验旨在通过对单片机的实际操作，加深对单片机原理及应用的理解。
2. 实验目的本次实验的主要目的是：- 掌握单片机的基础知识，包括单片机的结构、工作原理等；- 学习单片机的编程方法，初步掌握单片机的编程技巧；- 进行简单的单片机应用实验，提高对实际应用的理解。
3. 实验设备与材料实验所需的设备和材料包括：- 单片机开发板；- 计算机；- 连接线等。
4. 实验过程与结果在本实验中，我们使用XXX型单片机开发板作为实验平台，通过连接计算机进行编程。
具体的实验过程如下：4.1 硬件连接将单片机开发板与计算机通过连接线连接，并确保连接正常。
接下来，将我们设计好的电路按照要求连接到开发板的相应引脚上。
4.2 编程使用XXX软件对单片机进行编程。
根据实验要求，编写相应的程序代码，并将代码下载到单片机开发板中。
验证代码是否编译通过，并将运行结果显示在数码管、液晶显示屏等外设上。
4.3 实验结果实验结果根据不同的实验要求而定，可以是对某个外设的控制、信号的采集、数据的处理等。
在实验过程中需记录实验结果，并进行分析。
5. 实验总结通过本次实验，我对单片机的基本原理及应用有了更深入的了解。
掌握了单片机的硬件连接方法和编程技巧，并成功完成了实验要求。
实验结果表明，单片机在各个领域都有广泛的应用前景，对于嵌入式系统的开发起着重要作用。
当然，本次实验只是单片机应用的初步探索，还有很多更深入的研究和应用值得去探索。
在今后的学习与实践中，我将进一步深化对单片机的理解，并将其灵活应用于各种项目中。
6. 参考文献[参考文献1][参考文献2][参考文献3]（文章内容仅供参考，具体实验过程和结果以实际情况为准。
）。
一、实验名称单片机原理及应用实验二、实验目的1. 熟悉单片机的基本结构和原理，了解单片机在电子系统中的应用。
2. 掌握单片机编程语言C的基本语法和编程技巧。
3. 学会使用单片机进行简单控制，实现LED流水灯、数码管显示等基本功能。
4. 提高动手实践能力，培养团队合作精神。
三、实验仪器与设备1. 单片机实验箱：包括单片机、电源、按键、LED灯、数码管等。
2. 电脑：用于编程和仿真。
3. 编程软件：Keil uVision5或IAR EWARM等。
四、实验原理单片机是一种集成度高、功能强大的微控制器，具有运算速度快、功耗低、体积小等优点。
本实验以51单片机为例，介绍其基本原理和编程方法。
51单片机主要由以下几个部分组成：1. 中央处理器（CPU）：负责执行指令，控制整个单片机系统。
2. 存储器：包括程序存储器（ROM）和数据存储器（RAM），用于存储程序和数据。
3. 输入/输出接口：用于与外部设备进行数据交换。
4. 定时器/计数器：用于实现定时和计数功能。
5. 中断系统：用于处理中断事件。
本实验主要涉及以下几个方面：1. 单片机基本结构和工作原理。
2. 单片机编程语言C的基本语法和编程技巧。
3. 单片机I/O口的使用和驱动能力。
4. 定时器/计数器的使用和编程。
5. 中断系统的使用和编程。
五、实验内容1. 实验一：LED流水灯（1）实验目的：掌握单片机I/O口的使用，实现LED流水灯效果。
（2）实验原理：通过单片机I/O口输出高低电平，控制LED灯的亮灭，实现流水灯效果。
（3）实验步骤：① 连接实验箱电路，将LED灯连接到单片机的P1口。
② 编写程序，设置P1口为输出模式，通过循环改变P1口输出电平，实现LED流水灯效果。
③在电脑上编译、下载程序，观察实验效果。
2. 实验二：数码管显示（1）实验目的：掌握单片机I/O口的使用，实现数码管显示功能。
（2）实验原理：通过单片机I/O口输出高低电平，控制数码管显示数字。
单片机实训报告1. 引言在单片机实训中，我们学习了单片机的基本原理和应用技术。
通过实际动手操作和编程，我们深入了解了单片机的组成结构、工作原理以及如何应用到各种实际场景中。
本报告将详细介绍我们在单片机实训中的学习成果和实验经验。
2. 实验一：LED灯控制在这个实验中，我们学习了如何使用单片机控制LED灯的亮灭。
首先，我们了解了单片机的引脚连接方式，并使用适当的电阻进行电路保护。
然后，我们利用编程语言编写了控制LED灯闪烁的程序，并通过下载到单片机实现了控制。
我们还学习了使用开发工具进行调试和测试的方法。
3. 实验二：数码管显示数码管显示是单片机应用中常见的功能之一。
在这个实验中，我们学习了如何使用单片机控制数码管显示数字。
我们了解了数码管的连接方式，并通过电路图中的七段数码管真值表理解了对应关系。
然后，我们编写了控制数码管显示数字的程序，并通过单片机实现了显示功能。
实验过程中，我们遇到了一些问题，例如逻辑电平选择和编码方式的匹配等，通过调试和修改程序，最终解决了这些问题。
4. 实验三：蜂鸣器控制蜂鸣器是单片机实验中常用的输出设备之一。
在这个实验中，我们学习了如何控制蜂鸣器发出不同的声音和节奏。
首先，我们了解了蜂鸣器的基本原理和电路连接方式，并学会了使用继电器和三极管等元件进行驱动。
然后，我们编写了控制蜂鸣器发声和节奏的程序，并通过单片机实现了相应的功能。
5. 实验四：温湿度传感器应用温湿度传感器在实际生活中有着广泛的应用。
在这个实验中，我们学习了如何使用单片机获取温湿度传感器的数据，并通过数码管进行显示。
首先，我们了解了温湿度传感器的工作原理和数据输出方式，并学会了正确的接线方法。
然后，我们编写了读取传感器数据和转换显示的程序，并通过单片机实现了温湿度数据的实时监测和显示。
6. 实验五：红外遥控器解码红外遥控器解码是单片机在家电控制中的重要应用。
在这个实验中，我们学习了如何使用单片机解码接收到的红外遥控器信号，并通过相应的程序实现对家电设备的控制。
实验一、认识实验实验一（一）：存储器读写一、实验目的1、掌握寄存器、存储器读写等汇编指令；2、掌握编程软件编辑、编译、调试等基本操作；3、学习简单程序的基本调试方法。
二、实验设备PC机、Keil 软件、Proteus软件。
三、实验内容将70H-7FH16个字节单元的数据复制到片外存储器2000H开始的地址单元中，程序清单如下：ORG 0000HSJMP STARTORG 0030HSTART：MOV 70H,#00HMOV 71H,#01HMOV 72H,#02HMOV 73H,#03HMOV 74H,#04HMOV 75H,#05HMOV 76H,#06HMOV 77H,#07HMOV 78H,#08HMOV 79H,#09HMOV 7AH,#0AHMOV 7BH,#0BHMOV 7CH,#0CHMOV 7DH,#0DHMOV 7EH,#0EHMOV 7FH,#0FHMOV R1,#10HMOV R0,#70HMOV DPTR,#2000HLOOP：MOV A,@R0MOVX @DPTR,AINC R0INC DPTRDJNZ R1,LOOPEND四、上机操作及调试步骤1、启动PC机，打开Keil4软件，如图（1）图（1）2、建立Keil工程文件，如图（2）图（2）3、建立一个exe1工程文件（工程文件名任意取），不需要扩展名。
选择工程存放路径，点击“保存”按钮。
如图（3）图（3）4、选择芯片，51单片机在Atmel下，找到A T89C51，选中点击OK；图（4）5、因为使用汇编语言，下面弹出窗口选否；图（5）6、建立工程如图图（6）7、为工程添加文件，也就是汇编代码，点击新建按钮（或File->new），弹出Text1文本文件。
新建.ASM文件如图图（7）8、另存为到工程文件，点击保存，保存.asm文件图（8）9、保存后如图图（9）10、添加源文件exe1.asm，右键单击Source Group1，选中其中的“Add file to Group”Source Group1”，出现一个对话框，要求寻找源文件，单击exe1.asm文件，然后在点击Add按钮，此时对话框不会消失，在点击close就Ok 了，如图图（10）图（11）11、没有匹配的源文件，不要急，将C Source file（*.c）换成All files(*.*)，源文件就出来了图（12）12、最终如图13、接下来就是写汇编代码了14、写好汇编代码，点击下面三个按钮进行编译……，没有错误（0 Error）就编译通过15、生成hex文件，下载到单片机中，使得单片机工作…………设置如下：单击如下按钮,在弹出的对话框中选中output列表项，按图设置，并单击OK保存就行了。
16、再次编译，如下图产生Hex文件17、在exe1工程保存的路径中，也产生了exe1.hex文件，如图五、实验报告1、说明实验操作的基本步骤；同实验步骤2、为每一条汇编指令写出中文注释；ORG 0000H ；系统复位入口地址SJMP START ；跳转至START程序ORG 0030H ；START程序的初始地址START：MOV 70H,#00H ；将立即数00H送到70H地址单元中MOV 71H,#01H ；将立即数01H送到71H地址单元中MOV 72H,#02HMOV 73H,#03HMOV 74H,#04HMOV 75H,#05HMOV 76H,#06HMOV 77H,#07HMOV 78H,#08HMOV 79H,#09HMOV 7AH,#0AHMOV 7BH,#0BHMOV 7CH,#0CHMOV 7DH,#0DHMOV 7EH,#0EHMOV 7FH,#0FHMOV R1,#10H ；将立即数10H送到寄存器RIMOV R0,#70H ；将立即数70H送到寄存器R0MOV DPTR,#2000H ；将立即数2000H送到地址指针DPTR LOOP：MOV A,@R0 ；MOVX @DPTR,A ；将累计器A的内容传送到DPTR指定的外部地址单元INC R0 ；把寄存器R0的单元内容加1INC DPTR ；把地址指针DPTR的单元内容加1DJNZ R1,LOOP ；先把R1单元内容减1放在R1里面；若R1单元内容不等于0，则转移执行LOOP；否则顺序执行END ；结束实验一（二）：数据排序实验一、实验目的掌握排序程序的设计方法。
二、实验内容本例程采用交换排序法将内部RAM 中的50～59H 单元中的10个单字节无符号二进制数按从小到大的次序排列，并将这一列排序后的数据从小到大依次存贮到外部RAM 1000H开始处。
三、实验步骤1）启动PC机，打开KEIL软件，软件设置为模拟调试状态。
在所建的Project文件中添加Order.ASM文件，打开Order.ASM文件，阅读、分析、理解程序，编译程序进行调试。
2）在VIEW菜单中打开MEMORY WINDOW数据窗口，分别观察50H（在MEMORY#1中输入D:50H）、1000H(MEMORY#2窗口输入X:1000H)3）可在程序指令NOP 处设置断点，在第一个断点处可观察50～59H 单元内容是否为10 个任意排列原始数据。
4）在第二个断点处可观察每次排序的结果。
5）可单步执行程序观察排序过程。
四、实验参考程序ORG 0000HJMP MAINORG 0100HMAIN：MOV R0，#50HMOV @R0，#5FHINC R0MOV @R0，#56HINC R0MOV @R0，#5AHINC R0MOV @R0，#5EHINC R0MOV @R0，#51HINC R0MOV @R0，#5BHINC R0MOV @R0，#53HINC R0MOV @R0，#58HINC R0MOV @R0，#57HINC R0MOV @R0，#55H ；将10 个随机数送入内部RAM 的50～59H 单元NOP ；可在此处设置断点ACALL QUE ；调用排序子程序OUT：MOV R0，#50HMOV DPTR，#1000HMOV R7，#10OUT1：MOV A，@R0MOVX @DPTR，AINC R0INC DPTRDJNZ R7，OUT1HERE：AJMP HERENOP ；可在此处设置断点，观察每次排序结果QUE：CLR 00H ；清交换标志MOV R1，#50HMOV R6，#09HI3：MOV A，R6MOV R7，AMOV A，R1MOV R0，AMOV A，@R0I2：INC R0MOV R2，ASUBB A，@R0MOV A，R2JC I1SETB 00HXCH A，@R0I1：DJNZ R7，I2JNB 00H，STOPMOV @R1，AINC R1DJNZ R6，I3RETEND实验一（三）：存储器使用及二进制到BCD转换一、实验目的1、掌握简单的数值转换算法。
2、基本了解数值的各种表达方法。
二、实验内容1、将40H单元给定的一个单字节二进制数，转换成非压缩的二—十进制（BCD）码，分别存入20H、21H、22H单元。
2、将40H单元给定的一个单字节二进制数，转换成压缩的二—十进制（BCD）码，分别存入30H、31H单元。
三、实验说明计算机中的数值有各种表达方式，这是计算机的基础。
掌握各种数制之间的转换是一种基本功。
有兴趣的同学可以试试将BCD转换成二进制码。
四、实验仪器和设备PC机、Keil 软件。
五、参考程序框图单字节二进制数转换成非压缩BCD码框图实验一（四）：I/O端口操作一、实验目的：1、掌握I/O端口读写等基本汇编指令；2、掌握单片机最小系统硬件电路设计及仿真软件PROTEUS仿真、调试等基本操作方法。
二、实验内容：编写一段汇编程序，使与单片机IO口（具体IO口由自己的硬件电路决定）相连的发光二极管D2-D9循环点亮，亮灭时间必须大于0.5秒。
能做出花样的加分。
三、实验步骤：1、参考下图，用PROTEUS完成单片机硬件电路设计图2.1 单片机硬件电路设计2、用keil软件完成发光二级管亮灭程序，用延时子程序设计一段时间延时，编译通过后生成16进制文件（.HEX），加载到PROTEUS中仿真验证。
四、延时参考程序：DE02S: MOV R5,#02 ;延时0.2秒DE1: MOV R6,#200DE2: MOV R7,#126DE3: DJNZ R7,DE3DJNZ R6,DE2DJNZ R5,DE1RET实验心得：这次的实验其实还是挺简单的，只要是考察我们的动手能力，但是其过程也不是都是那么顺利的，所以在今后的学习中要更加的注意学习方法，不断的加深自己对存储器的工作原理的理解。
与此同时，我对计算机的系统结构也有了进一步的认识，了解了存储器等一些部件的运作原理，为以后的学习及实验打下了基础。
