螺纹测量5大方法【干货】

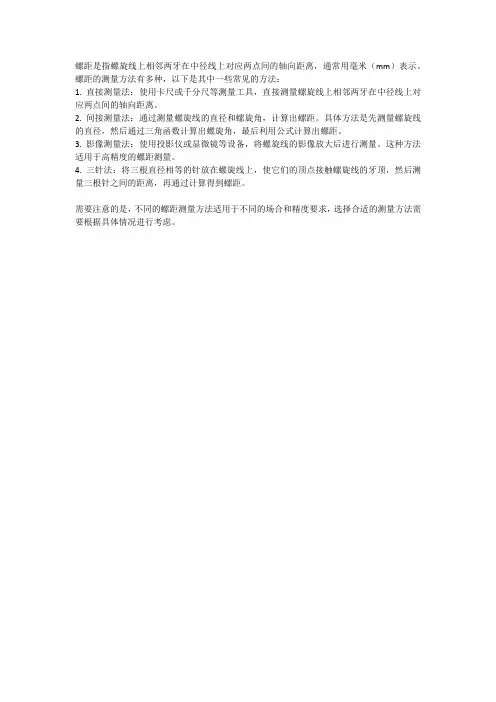

螺距是指螺旋线上相邻两牙在中径线上对应两点间的轴向距离，通常用毫米（mm）表示。

螺距的测量方法有多种，以下是其中一些常见的方法：
1. 直接测量法：使用卡尺或千分尺等测量工具，直接测量螺旋线上相邻两牙在中径线上对应两点间的轴向距离。

2. 间接测量法：通过测量螺旋线的直径和螺旋角，计算出螺距。

具体方法是先测量螺旋线的直径，然后通过三角函数计算出螺旋角，最后利用公式计算出螺距。

3. 影像测量法：使用投影仪或显微镜等设备，将螺旋线的影像放大后进行测量。

这种方法适用于高精度的螺距测量。

4. 三针法：将三根直径相等的针放在螺旋线上，使它们的顶点接触螺旋线的牙顶，然后测量三根针之间的距离，再通过计算得到螺距。

需要注意的是，不同的螺距测量方法适用于不同的场合和精度要求，选择合适的测量方法需要根据具体情况进行考虑。

螺纹检验方法
螺纹是机械制造中常用的一种连接方式，因其具有良好的连接性能和可重复性，被广泛应用于各种机械设备中。

但是，由于螺纹的制造和加工难度较大，螺纹的质量问题也较为常见，因此需要采用一定的螺纹检验方法来保证其连接性能和可靠性。

常见的螺纹检验方法包括以下几种：
1.外观检验法：通过目视检查螺纹表面的形状、光洁度、损伤等情况，判断螺纹是否符合要求。

2.卡尺检验法：采用卡尺测量螺纹的尺寸，包括螺纹直径、螺距等参数，以判断螺纹是否符合规格要求。

3.环规检验法：采用环规测量螺纹的尺寸，包括螺纹外径、内径等参数，以判断螺纹是否符合规格要求。

4.插销检验法：采用插销插入螺纹内部，通过插销的适配性来判断螺纹内径是否符合要求。

5.影像测量法：采用影像传感器对螺纹进行测量，通过数字化处理得出螺纹尺寸和形状参数，以判断螺纹是否符合规格要求。

以上是常见的螺纹检验方法，不同的方法适用于不同的螺纹规格和实际情况，选择合适的检验方法可以提高螺纹的质量和可靠性，同时也可以保证机械设备的正常运行。

- 1 -。

螺纹检测方法螺纹是一种常见的连接方式，广泛应用于机械制造、汽车制造、航空航天等领域。

螺纹连接的质量直接影响着整个产品的使用性能和安全性。

因此，对螺纹连接的质量进行有效的检测至关重要。

本文将介绍几种常见的螺纹检测方法，以供参考。

首先，常见的螺纹检测方法之一是外观检查。

外观检查是最基本的检测方法之一，通过肉眼观察螺纹表面是否存在明显的缺陷，如裂纹、破损、变形等。

外观检查可以快速排除一些明显的质量问题，但无法检测出一些微小的缺陷，因此需要结合其他检测方法进行综合判断。

其次，螺纹测微计是一种常用的螺纹检测方法。

螺纹测微计是利用测微表对螺纹的尺寸进行精确测量，以判断螺纹的几何形状是否符合要求。

通过螺纹测微计可以测量螺纹的螺距、螺纹直径、螺纹长度等参数，从而判断螺纹的质量是否合格。

螺纹测微计具有高精度、高灵敏度的特点，能够检测出螺纹的微小缺陷，是一种常用的螺纹检测手段。

另外，超声波检测技术也被广泛应用于螺纹的质量检测中。

超声波检测技术利用超声波在材料中传播的特性，通过对螺纹进行超声波扫描，可以检测出螺纹中的内部缺陷，如气泡、夹杂、裂纹等。

超声波检测技术具有快速、准确的优点，能够对螺纹的内部质量进行全面检测，是一种非常有效的螺纹检测方法。

最后，X射线检测技术也是一种常用的螺纹检测方法。

X射线检测技术利用X射线的穿透能力，可以对螺纹进行内部缺陷的检测。

通过对螺纹进行X射线透射，可以清晰地显示出螺纹内部的结构和缺陷情况，从而判断螺纹的质量是否符合要求。

X射线检测技术具有高分辨率、非破坏性的特点，能够对螺纹进行全面的内部检测，是一种非常可靠的螺纹检测手段。

综上所述，螺纹的质量检测是非常重要的，对于不同类型的螺纹，可以选择适合的检测方法进行检测。

外观检查、螺纹测微计、超声波检测技术和X射线检测技术都是常用的螺纹检测方法，各有其特点和适用范围。

在实际应用中，可以根据具体情况选择合适的检测方法，确保螺纹连接的质量符合要求。

怎样测量螺纹的螺距[大全五篇]第一篇：怎样测量螺纹的螺距怎样测量螺纹的螺距可以使用螺纹规进行测量螺距，也可以用卡尺进行测量。

用卡尺测量时，一般测量一个螺距不太容易测量准确。

可以用卡尺一次卡10个螺距测量，也可以把卡尺定在10mm，去卡螺距，看看在10mm内有几个螺距，用10mm除以就可以知道究竟是多少，这样测量比较准确。

第二篇：螺纹、螺距标准及加工螺纹螺距公制标准牙的牙距如下： M1.6*0.35 M2*0.4 M2.5*0.45 M3*0.5 M4*0.4 M5*0.8 M6*1.0 M8*1.25 M10*1.5 M12*1.75 M14*2.0 M16*2.0 M18*2.5 M20*2.5 M22*2.5 M24*3.0 M27*3.0 M30*3.5 M33*3.5 M36*4.0车螺纹简介将工件表面车削成螺纹的方法称为车螺纹。

螺纹按牙型分有三角螺纹、梯形螺纹、方牙螺纹等（图1）。

其中普通公制三角螺纹应用最广。

图1 螺纹的种类1.普通三角螺纹的基本牙型普通三角螺纹的基本牙型如图2所示，各基本尺寸的名称如下：图2 普通三角螺纹基本牙型D—内螺纹大径（公称直径）；d—外螺纹大径（公称直径）；D2 —内螺纹中径； d2—外螺纹中径； D1 —内螺纹小径； d1—外螺纹小径； P—螺距；H—原始三角形高度。

决定螺纹的基本要素有三个：牙型角α 螺纹轴向剖面内螺纹两侧面的夹角。

公制螺纹α=60o，英制螺纹α=55o。

螺距P 它是沿轴线方向上相邻两牙间对应点的距离。

螺纹中径D2(d2)它是平螺纹理论高度H的一个假想圆柱体的直径。

在中径处的螺纹牙厚和槽宽相等。

只有内外螺纹中径都一致时，两者才能很好地配合。

2.车削外螺纹的方法与步骤（1）准备工作1）安装螺纹车刀时，车刀的刀尖角等于螺纹牙型角α=60o，其前角γo=0o才能保证工件螺纹的牙型角，否则牙型角将产生误差。

只有粗加工时或螺纹精度要求不高时，其前角可取γo=5o～20o。

公制内螺纹的测量方案咱来唠唠公制内螺纹咋测量哈。

一、量具准备。

1. 螺纹塞规。

这可是测量公制内螺纹的神器啊。

就像给内螺纹找个专门的“试衣镜”一样。

它有通端和止端。

通端呢，要能顺利拧进去，这就好比你穿衣服，宽松的部分得能套进去才行。

止端呢，拧进去两三牙就拧不动了，要是止端也能一路畅通无阻，那这内螺纹可就“胖”得不合标准啦。

2. 三针法。

如果想精确测量呢，三针法就得上场了。

得找三根直径合适的量针，这量针的直径有专门的计算公式哦，不过咱就简单理解为找三根大小刚刚好的小棍棍。

然后把它们放在螺纹牙槽里，再用千分尺去量这三根量针加上螺纹中径的尺寸。

就像是给内螺纹的“腰围”量个精确尺寸一样。

3. 内径千分尺。

这也是个得力助手。

可以直接伸进内螺纹里面量内径，不过要小心操作，就像用筷子夹花生米一样，得又稳又准。

但是它只能大概量个内径，不像三针法能那么精确地得到中径数值。

二、测量步骤。

1. 螺纹塞规测量法。

首先呢，把螺纹塞规的通端对准内螺纹，然后轻轻拧进去。

如果感觉很顺畅，就像螺丝拧进螺母一样轻松，那说明内螺纹的小径等尺寸还比较靠谱。

接着再试止端，慢慢拧进去，要是刚拧进去两三牙就卡住了，那基本可以初步判断这个内螺纹在尺寸上没太大问题。

要是通端进不去或者止端一路到底，那这内螺纹可就不合格喽，得返工啦。

2. 三针法测量。

先根据内螺纹的螺距算出量针的直径。

然后把三根量针小心地放进螺纹牙槽里，就像给牙槽里塞了三根特制的小牙签一样。

放好之后呢，用千分尺去测量三根量针组成的这个组合的外径。

然后再根据一堆数学公式算出内螺纹的中径。

这过程有点像解数学谜题，不过只要按照步骤来，就能得到比较精确的中径数值啦。

3. 内径千分尺测量。

把内径千分尺的测头轻轻伸进内螺纹里面，慢慢调整千分尺的旋钮，直到感觉测头刚好接触到螺纹的内壁。

这时候读数可得仔细了，就像数钱一样不能马虎。

不过要知道，这个数值只是个大概的内径参考，不能完全代表内螺纹的精确尺寸哦。

螺纹测量方法螺纹是一种常见的机械连接方式，广泛应用于各种机械设备和工具中。

螺纹的质量直接影响到连接件的装配质量和使用性能，因此螺纹的测量和检验显得尤为重要。

下面将介绍几种常见的螺纹测量方法。

一、外螺纹测量方法。

1. 量规测量法，使用螺纹量规对外螺纹进行测量，根据量规上的刻度直接读出螺距和螺纹直径。

2. 三线测量法，使用三支测量线对外螺纹进行测量，通过测量线与螺纹侧面的接触来确定螺距和螺纹直径。

3. 光学投影仪测量法，利用光学投影仪对外螺纹进行放大投影，然后通过测量投影图上的螺纹轮廓来确定螺距和螺纹直径。

二、内螺纹测量方法。

1. 内径千分尺测量法，使用内径千分尺对内螺纹进行测量，通过测量千分尺的读数来确定螺距和螺纹直径。

2. 螺纹环测量法，使用螺纹环对内螺纹进行测量，通过螺纹环的通螺性来确定螺距和螺纹直径。

3. 三块式测量法，使用三块式螺纹规对内螺纹进行测量，通过三块规的测量结果来确定螺距和螺纹直径。

以上是常见的螺纹测量方法，每种方法都有其适用的场合和注意事项。

在进行螺纹测量时，需要注意以下几点：1. 测量工具的选择，根据需要测量的螺纹类型和尺寸，选择合适的测量工具，确保测量的准确性。

2. 测量环境的控制，在进行螺纹测量时，需要保持测量环境的清洁和干燥，避免灰尘和水汽对测量结果的影响。

3. 测量方法的熟练，对于每种测量方法，操作人员需要进行专门的培训和熟练掌握，以确保测量的准确性和可靠性。

4. 测量结果的记录，对于每次螺纹测量，都需要将测量结果进行记录和保存，以便日后的查阅和分析。

总之，螺纹的测量是机械加工中的重要环节，准确的螺纹测量结果可以有效保证螺纹连接件的装配质量和使用性能。

因此，在进行螺纹测量时，需要选择合适的测量方法和工具，并严格按照操作规程进行操作，以确保测量结果的准确性和可靠性。

内螺纹测量方法【干货技巧】内螺纹测量方法.内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.螺纹测量的方法|三针法测量|螺纹环塞规|螺纹千分尺|游标卡尺螺纹测量的方法摘要：螺纹作为标准件在机件联结和传动中有着重要地位，在维修中加工螺纹也是常见的，螺纹的精度对其联结和传动有直接影响，螺纹检测的方法也是必备的。

1．用螺纹环(塞)规及卡板测量对于一般标准螺纹，都采用螺纹环规或塞规来测量如图(a)示。

在测量外螺纹时，如果螺纹“过端”环规正好旋进，而“止端”环规旋不进，则说明所加工的螺纹符合要求，反之就不合格。

测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。

图(a)图(c) 图(b)在使用螺纹环规或塞规时，应注意不能用力过大或用扳手硬旋，在测量一些特殊螺纹时，须自制螺纹环(塞)规，但应保证其精度。

对于直径较大的螺纹工件，可采用螺纹牙形卡板来进行测量、检查，如图(b)示。

2．用螺纹千分尺测量螺纹千分尺是用来测量螺纹中径的，如图(c)示，一般用来测量三角螺纹，其结构和使用方法与外径千分尺相同，有两个和螺纹牙形角相同的触头，一个呈圆锥体，一个呈凹槽。

有一系列的测量触头可供不同的牙形角和螺距选用。

测量时，螺纹千分尺的两个触头正好卡在螺纹的牙形面上，所得的读数就是该螺纹中径的实际尺寸。

图(d)3．用齿厚游标卡尺测量齿厚游标卡尺由互相垂直的高卡尺和齿厚卡尺组成，如图(d)示，用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。

测量时，将齿高卡尺读数调整至齿顶高(梯形螺纹等于0.25﹡螺距t，蜗杆等于模数)，随后使齿厚卡尺和蜗杆轴线大致相交成一螺纹升角β，并作少量摆动。

这时所测量的最小尺寸即为蜗杆轴线节径法向齿厚Sn。

蜗杆(或梯形螺纹)节径法向齿厚，可预先用下面的公式计算出来：Sn=t*cosβ基中：Sn：蜗杆(或梯形螺纹)节径法向齿厚、t ：蜗杆周节、β：螺纹升角例1如何用齿厚游标卡尺对模数mn＝6、头数K＝2、外径da ＝80mm的蜗杆进行测量？解在测量时应先算出：蜗杆周节t ＝mn*π＝6*3.142＝18.852mm 蜗杆导程L＝t*k＝18.825*2 = 37.704mm 蜗杆节径 d = da－2* ms＝80－2*6＝68.00mm螺旋角β＝=＝＝10°1ˊ蜗杆节径处法向齿厚Sn=t*cosβ＝*18.825*cos10°1ˊ＝9.28mm齿厚游标卡尺应在与蜗杆轴线成10°1ˊ的交角位置上进行测量，如果测得的蜗杆节径处法向齿厚实际尺寸为9.28 mm时(因齿厚公差的存在，有些偏差)，则说明蜗杆齿形正确。

完整版螺纹的测量方法螺纹是工程中常见的一种零件连接形式，其测量方法的准确性直接关系到零件的质量和使用效果。

下面是螺纹的测量方法的完整版，包括外螺纹和内螺纹的测量。

外螺纹的测量方法如下：1.初步外观检查：检查螺纹表面是否平整、有无划痕、撞伤等缺陷。

2.外径测量：使用外径测微器或外径千分尺沿螺纹轴向测量螺纹外径的最大值、最小值和测微器的示值。

3.螺距测量：使用螺距测量器，沿螺纹轴向测量两相邻螺纹峰的距离，并除以螺纹数得到每毫米螺纹数。

4.剖面测量：使用剖面投影仪或光杆投影仪，测量螺纹剖面的线条轮廓，与标准轮廓进行比对得到测量结果。

5.比较测量：使用螺纹规或螺纹环规，将待测螺纹与标准规相比较，通过触摸末端盖规螺纹或扭动螺纹环规，观察螺纹的形状及相互配合情况，判断质量。

内螺纹的测量方法如下：1.初步外观检查：检查螺纹表面是否平整、有无划痕、撞伤等缺陷。

2.内径测量：使用内径测微器或内径千分尺测量螺纹内径的最大值、最小值和测微器的示值。

3.螺距测量：使用螺距测量器，将测量器转入螺纹孔，观察螺距测量器指针示数，除以螺纹数得到每毫米螺纹数。

4.螺纹臂测量：使用螺纹臂测量器或钩形测量器，将测量器卡入螺纹沟槽，并通过读数器读取螺纹臂的示值。

5.比较测量：使用螺纹规或螺纹环规，将待测螺纹与标准规相比较，通过触摸末端盖规螺纹或扭动螺纹环规，观察螺纹的形状及相互配合情况，判断质量。

需要注意的是，以上测量方法中，对于高精度要求的螺纹测量，还可以借助光学投影仪、三坐标测量机等高精度测量设备进行测量。

此外，在测量过程中，还需注意使用合适的测量工具、正确的测量姿势，以及对测量结果进行分析和判断，避免误判和测量误差的产生。

综上所述，螺纹的测量方法包括外螺纹和内螺纹的测量，可以通过初步外观检查、尺寸测量和比较测量等方法进行。

同时，对于高精度螺纹的测量，还可以借助光学投影仪、三坐标测量机等高精度测量设备进行测量。
