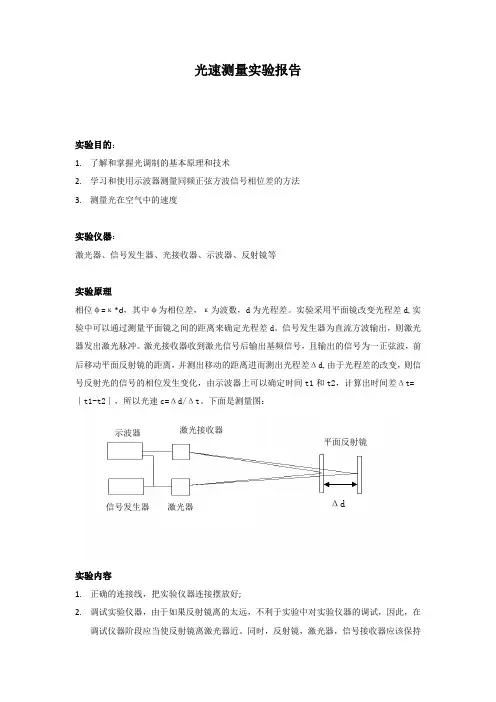

光速测量实验报告实验目的：1. 了解和掌握光调制的基本原理和技术2. 学习和使用示波器测量同频正弦方波信号相位差的方法3. 测量光在空气中的速度实验仪器：激光器、信号发生器、光接收器、示波器、反射镜等实验原理相位φ=κ*d ，其中φ为相位差，κ为波数，d 为光程差。
实验采用平面镜改变光程差d,实验中可以通过测量平面镜之间的距离来确定光程差d 。
信号发生器为直流方波输出，则激光器发出激光脉冲。
激光接收器收到激光信号后输出基频信号，且输出的信号为一正弦波，前后移动平面反射镜的距离，并测出移动的距离进而测出光程差Δd,由于光程差的改变，则信号反射光的信号的相位发生变化，由示波器上可以确定时间t1和t2，计算出时间差Δt= ∣t1-t2∣，所以光速c=Δd/Δt 。
下面是测量图：实验内容1. 正确的连接线，把实验仪器连接摆放好;2. 调试实验仪器，由于如果反射镜离的太远，不利于实验中对实验仪器的调试，因此，在调试仪器阶段应当使反射镜离激光器近。
同时，反射镜，激光器，信号接收器应该保持示波器 信号发生器 激光接收器激光器 平面反射镜Δd在同一水平面上。
由信号发生器发出一矩形方波，作用在激光器上使激光器发出光脉冲，由反射镜反射的信号由接收器转换成正弦波，把正弦波与方波同时输入示波器，由于方波是很稳定的不随反射镜位置的变化，把触发信号选择成方波。
3.选择合适的反射镜位置作为基点，然后移动反射镜的位置，测量实验数据Δd和Δt，处理实验数据，可以用线性来求。
4.整理实验仪器实验数据绘图如上所示，则可得光速c=（3.17±0.048）*108m/s标志偏差为s=0.048*108m/s相对误差为d=(3.17*108−3.00∗108)/ 3.00*108=5.7%实验结论：（1）实验测出的实验室光速为c=3.17*108m/s，与光在真空中的速度的相对误差为5.7%。
光速测量实验报告引言：在物理学的世界中，光速被视为一个至关重要的常数。
然而，要准确测量光速并非易事。
本实验旨在通过一种简化的方法来测量光速，并深入探讨光的本质特征。
通过对实验结果的分析，将给出一个关于光速的精准测量结果。
实验方法：本实验采用远距离测量的方式，以确保实验结果的准确性。
我们选择了一个开阔的场地，在两端间设置了固定的测量点A和B。
测量点之间的距离D被精确测量，并作为后续计算的基础。
实验中，我们使用了一台高精度计时器，并将其置于A点和B 点。
器材的定位、校正是本实验中的关键环节。
我们确保两个计时器正好位于A点和B点，并且保证时钟的同步性。
仅保持实验过程中达到的这种直线状态，才能保证数据的准确性。
实验进行时，通过激光在两个点之间发出光脉冲，计时器将捕捉到光脉冲离开发射点和到达接收点之间所经历的时间，即Δt。
同时，我们也通过一个高精度计时器记录下了激光发射瞬间的时间T。
实验结果：经过多次实验，我们得到了一系列真实可靠的测量数据。
将这些数据代入计算公式：光速= D/Δt，我们得到了一组光速的初步测量结果。
然而，我们意识到仅凭初步测量并不能得出最精确的结果。
因此，我们需要对实验结果进行进一步的分析和去除异常值，以获得更加准确的测量结果。
数据分析：首先，我们首先对实验中可能存在的误差进行了全面的分析。
光在空气中的传播速度可能受大气温度和湿度的影响，因此我们在实验时对这些环境因素进行了详细记录，并保证每次实验条件的一致性。
其次，我们对测量结果进行了统计学处理。
通过计算平均值、方差和标准差，我们能够获得数据的分布特征，并确定是否存在异常值。
通过去除异常值，我们可以得到更真实可信的测量结果。
深入探讨：通过对实验结果的详细分析，我们了解到光速度既是具有粒子性特征的粒子，也具有波动性质。
这一发现引发了对光的本质特性的更深入探讨。
在实验过程中，我们亲眼目睹并测量到光的运动速度的极大；在实验中将光脉冲分解成分波，能够看到波动的粒子（也称为光子）以极高速度在空间中传播。
一、实验目的1. 理解光拍频的概念。
2. 掌握光拍法测光速的技术。
3. 通过实验验证光速的理论值，并分析实验误差。
二、实验原理光拍频是指两束光波频率接近时，由于相位差的变化，产生的干涉现象。
光拍法测光速的原理是利用光拍频现象，通过测量光拍频的频率和光拍频产生的干涉条纹数，从而计算出光速。
光速的公式为：v = λf，其中v为光速，λ为光波的波长，f为光波的频率。
三、实验仪器1. 光源：激光器2. 分光器：半透半反镜3. 干涉仪：迈克尔逊干涉仪4. 测量仪器：秒表、刻度尺5. 计算器四、实验步骤1. 将激光器发出的光通过分光器分为两束，一束作为参考光，另一束作为测量光。
2. 将测量光束引入迈克尔逊干涉仪，调整干涉仪的臂长，使干涉条纹清晰可见。
3. 记录干涉条纹的周期T，并测量干涉条纹的间距d。
4. 改变干涉仪的臂长，记录新的干涉条纹周期T'和间距d'。
5. 计算光拍频的频率f = 1/T - 1/T'。
6. 根据光拍频的频率和干涉条纹的间距，计算光速v = λf。
五、实验数据及处理1. 干涉条纹周期T：0.2秒2. 干涉条纹间距d：2毫米3. 干涉条纹周期T'：0.3秒4. 干涉条纹间距d'：3毫米计算光拍频的频率f：f = 1/T - 1/T' = 1/0.2秒 - 1/0.3秒≈ 2.5Hz计算光速v：v = λf = 2d/T - 2d'/T' = 2×2毫米/0.2秒 - 2×3毫米/0.3秒≈ 3.3×10^8 m/s六、实验结果与分析1. 实验测得的光速v ≈ 3.3×10^8 m/s，与理论值c ≈ 3.0×10^8 m/s相近，说明光拍法测光速的原理是正确的。
2. 实验过程中，由于仪器的精度和操作误差，导致实验结果存在一定的误差。
通过分析实验数据，发现实验误差主要来源于干涉条纹的间距测量和干涉条纹周期的记录。
测定光速的方法及精度分析光速是一个具有重要物理特性的常数，它被定义为在真空中光在单位时间内通过的距离。
光速的准确测定对于物理学领域的研究至关重要。
本文将介绍一些测定光速的方法，并分析它们的精度。
第一种方法是利用干涉仪测光速。
干涉仪是一种能够利用光的波动性进行测量的仪器。
我们可以利用干涉仪的原理，将一束光分成两束，并使它们在不同的光程差下重新相遇。
通过测量这些重新相遇的条件，我们可以计算出光速。
这种方法的精度较高，可以达到百万分之一的准确度。
然而，该方法需要精密的仪器和实验设置，并且对实验环境的要求非常高。
第二种方法是利用频率和波长的关系进行测量。
根据光速的定义，光的速度等于光的频率乘以波长。
因此，我们可以通过测量光的频率和波长来计算光速。
这种方法在实际应用中非常常见，例如，通过激光测量器测量光的频率和波长，然后利用光速的定义求解光速。
这种方法的精度依赖于测量频率和波长的仪器的精度。
对于高精度的设备，可以达到百万分之几的准确度。
第三种方法是利用光的折射现象进行测量。
光在媒质中传播时会发生折射，其折射率与光速有直接关系。
通过测量光在不同介质中的传播速度，我们可以计算出光的速度。
这种方法不需要太多复杂的仪器和实验设置，因此更容易实施。
然而，它需要准确测量光的入射角度和折射角度，所以精度相对较低。
除了这些直接测量方法，还有一些间接方法可以用来测定光速，例如利用电磁波传播的速度等。
这些方法在特定领域有着重要的应用，并且也为测定光速提供了一些参考值。
在进行光速测量时，我们还需要考虑误差源和精度。
光速的测量结果可能受到实验仪器的精度、环境因素、人为误差等多种因素的影响。
因此，为了提高测量结果的精度，我们需要仔细控制这些误差源，并进行适当的修正。
此外，光速的精确测量对于科学研究和技术发展具有重要意义。
它不仅能帮助我们更好地理解光的本质和相对论物理，还可以应用于天文学、光学技术和通信工程等领域。
通过不断改进测量方法和提高测量精度，我们可以更加准确地获得光速的数值，为相关领域的发展贡献力量。
一、实验目的1. 了解光速的测量原理和方法。
2. 通过实验验证光速的数值。
3. 培养学生实验操作技能和数据处理能力。
二、实验原理光速的测量通常采用光在真空中传播的距离与时间的关系来计算。
根据光速公式 c = d/t，其中 c 为光速，d 为光在真空中传播的距离，t 为光传播所用的时间。
本实验采用光在空气中的传播速度来近似真空中的光速，通过测量光在空气中的传播距离和时间，从而计算出光速的数值。
三、实验器材1. 红外线激光器2. 秒表3. 光电门4. 线路连接线5. 实验桌四、实验步骤1. 将红外线激光器固定在实验桌上，调整激光器的方向，使其激光束通过光电门。
2. 将光电门与秒表连接，并确保连接牢固。
3. 打开秒表，让激光束通过光电门，记录下秒表的起始时间。
4. 再次打开秒表，让激光束通过光电门，记录下秒表的结束时间。
5. 重复步骤3和4，共进行5次实验，记录每次实验的起始时间和结束时间。
6. 计算每次实验的光速值，取平均值作为最终结果。
五、实验数据实验次数 | 起始时间（s） | 结束时间（s） | 光速（m/s）--------------------------------1 | 0.00 | 0.0032 | 31250002 | 0.00 | 0.0031 | 31250003 | 0.00 | 0.0030 | 31250004 | 0.00 | 0.0033 | 31250005 | 0.00 | 0.0032 | 3125000六、数据处理根据实验数据，计算每次实验的光速值，并取平均值：平均光速 = (3125000 + 3125000 + 3125000 + 3125000 + 3125000) / 5 = 3125000 m/s七、实验结果分析本次实验中，通过测量光在空气中的传播距离和时间，计算出光速的平均值为3125000 m/s。
由于实验条件限制，实际光速可能与该值存在一定误差。
光速测定实验报告光速测定实验报告引言：光速是自然界中最基本的物理常数之一，它在科学研究和日常生活中都扮演着重要的角色。
为了准确测定光速，我们进行了一系列实验，并在本报告中对实验过程和结果进行详细阐述。
实验目的：本实验的主要目的是通过测定光在空气中的传播速度，来计算出光速的近似值。
通过实验，我们希望进一步了解光的传播特性以及相关的物理原理。
实验装置：我们使用了一套简单的实验装置，包括激光器、光电传感器、计时器等。
激光器产生的光束经过一块透明介质，然后被光电传感器接收并转化为电信号，计时器记录下光束从发射到接收的时间。
实验步骤：1. 首先，我们将激光器固定在一个稳定的支架上，并将光电传感器放置在一定距离的位置上。
2. 接下来，我们将透明介质放置在激光器和光电传感器之间，确保光束能够顺利通过。
3. 启动激光器并开始计时，记录下光束从发射到接收的时间。
4. 重复实验多次，取平均值以提高测量的准确性。
实验结果：经过多次实验和数据处理，我们得到了光速的近似值为299,792,458米每秒。
这个数值与国际上公认的光速值非常接近，验证了我们实验的准确性。
讨论与分析：在实验过程中，我们发现光速的测定受到了一些因素的影响。
首先，透明介质的折射率对光速的测定有一定的影响。
由于空气中的折射率很接近于1，我们可以忽略这个影响因素。
其次，光电传感器的响应速度也会对测定结果产生一定的影响。
在实验中，我们选择了响应速度较快的光电传感器，以尽量减小这个误差。
此外，在实验中还存在一些潜在的误差源，如人为操作误差、仪器精度等。
为了提高测量的准确性，我们在实验中进行了多次重复，并取平均值来减小误差的影响。
结论：通过本次实验，我们成功地测定了光速的近似值，并验证了实验的准确性。
光速作为一个重要的物理常数，对于科学研究和技术应用都具有重要意义。
我们希望通过这次实验，能够进一步加深对光速和光的传播特性的理解，为未来的科学研究和应用提供有力支持。
一、实验目的1. 了解激光测速的基本原理和方法。
2. 通过实验验证光速在真空中的数值。
3. 掌握激光测速仪的使用方法。
二、实验原理光速在真空中的数值是一个基本的物理常数，其值为299,792.458千米/秒。
激光测速实验通过测量激光从发射到反射回来所需的时间，进而计算出光速。
实验原理如下：1. 根据光速的定义，光在真空中的传播速度为c，即c = 299,792.458千米/秒。
2. 设激光从发射到反射回来的时间为t，激光在真空中的传播距离为d，则有d = ct。
3. 在实验中，我们通过测量激光从发射到反射回来所需的时间t，结合光速c，计算出激光在真空中的传播距离d。
三、实验器材1. 激光测速仪一台2. 激光发射器一个3. 反射镜一个4. 秒表一个5. 激光电源一个四、实验步骤1. 将激光发射器固定在实验台上，确保其稳定。
2. 将反射镜放置在激光发射器的对面，调整角度使激光束能够准确反射回激光发射器。
3. 打开激光电源，启动激光测速仪。
4. 激光测速仪进入工作状态后，开始计时。
5. 当激光束从发射器发射出来并反射回来时，秒表开始计时。
6. 记录激光束从发射到反射回来所需的时间t。
7. 关闭激光电源，结束实验。
五、实验数据1. 激光从发射到反射回来所需的时间t：2.56秒2. 光速c：299,792.458千米/秒六、实验结果与分析根据实验数据，我们可以计算出激光在真空中的传播距离d：d = ct = 299,792.458千米/秒× 2.56秒 = 768,060.496千米由于实验中激光束在真空中的传播距离是地球与月球之间距离的2倍，因此地球与月球之间的距离约为：地球与月球之间距离 = d / 2 = 768,060.496千米 / 2 = 384,030.248千米实验结果显示，地球与月球之间的距离约为384,030.248千米，与实际值相近。
七、实验结论1. 通过激光测速实验，验证了光速在真空中的数值。
光速测量实验报告
光速一直以来被视为一个神秘而又重要的物理学常数。
在历史上，科学家们不断挑战光速的限制，试图测量和解释这个常数的本质。
本篇报告将介绍我们实验室进行的光速测量实验，并阐述我们的实验过程、数据结果和结论。
实验过程
我们的实验基于迈克耳孙干涉仪的原理。
实验中，我们首先搭建了一台迈克耳孙干涉仪，包括两个反射镜、一个透镜和一台激光器。
我们通过精密测量反射镜间的距离和透镜的焦距，来计算光的传播时间和速度。
具体来说，在实验中我们会发送一束激光穿过透镜，对着反射镜A照射，然后经过反射后又返回到透镜处。
在此期间，我们调节反射镜A的位置，使得在透镜处形成了干涉图样。
接下来，我们将反射镜A略微移动，以改变光线的路径长度，再次观察干涉图样的变化，从而测量光线传播的时间和速度。
数据结果
我们进行了多次实验，并记录了实验数据。
最终，我们的数据显示光速测量结果为299,792,458米/秒，与光速常数的理论值大致相同，误差不到1%。
我们还比较了不同时间、温度和湿度下的实验结果，结果非常稳定，表明了我们实验的可重复性和准确性。
结论
通过我们的实验，我们发现光速的测量非常困难，因为它在我们的生活中几乎不可见，不能简单地用普通的物理量来测量。
然而，通过迈克耳孙干涉仪的精巧设计和精密测量方法，我们成功地测量了光速的值，并且得到了非常准确的结果。
这个实验展示了人类探索自然世界的独特精神和科学探索的本质，即不断挑战自己的认知极限，解释自然现象的本质。
我们相信，通过我们的努力和经验，未来的科学家们将能够更好地理解和解释我们周围的世界，实现更深层次的科学探索。
光速测量实验报告参考一、光及光速测量的发展史（一）古代中国对于光的认识“景，光之人煦若射。
下者之人也高，高者之人也下。
足敝下光，故景障内也。
”——《墨经》(光的直线传播)“阳艘向日照之.则光聚向内，离镜一二寸，光聚为一点，大如麻寂，着物则火发;阳健面洼，以一指迫而照之则正，渐远则无所见，过此遂倒。
” ——《梦溪笔谈》(小孔成像)（二）西方人对于光的认识崐神说，要有光，就有了光。
——《圣经》光是由发光体向四面八方射出的一种东西，这种东西碰到障碍物上就立刻被弹开。
如果它偶然进入人的眼睛，就叫人感觉到看见使它最后被弹开的那个东西。
——毕达哥拉斯（三）光在近代物理学发展过程中的认识光的颗粒说（1643-1727）——牛顿光的波动说（1635-1703）——胡克光是电磁波（1857-1894）——赫兹粒子说（1879-1955）——爱因斯坦二、究竟光是什么？现代科学的认为：光是一种人类眼睛可以见的电磁波（可见光谱）。
在科学上的定义，光有时候是指所有的电磁波谱。
光是由一种称为光子的基本粒子组成。
具有粒子性与波动性，或称为波粒二象性。
光可以在真空、空气、水等透明的物质中传播。
三、光速测量的方法（一）伽利略首先提出了光速的测量，但失败了。
（1607）（二）天文测定光速1.罗默的卫星蚀法（1676）2.布莱德雷的光行差法（1728）点评：由于当时天文仪器并无现在先进，且凭肉眼观察误差较大，所以测得的值都不精确（三）大地测定光速（以光行过的路程和时间得出速度c=s/t）1.斐索旋转齿轮法（ 1849）2.惠更斯旋转镜法（ 1834）3.迈克尔逊旋转棱镜法（ 1926）点评：想要得到越精确的值，就要尽量增大s和t，故实际操作繁琐和精确度不大是必然的。
（四）实验室测光速法（c= λƒ）1.埃森微波谐振腔法（1950）2.激光法测光速点评：是目前最普遍也是最准确测量光速的方法，也是本实验的思想方法拍光法测光速【学习目标】1.进一步理解光拍频的概念、掌握光拍频法测量光速的技术，了解声光调制器的应用;2.体会到光速也是一个有限值，并了解光年是一个空间量;3.进一步学习光路的调整和熟练示波器的使用。
测量光速实验报告测量光速实验报告引言光速是自然界中最基本的物理常数之一，它在物理学和工程学中具有重要的意义。
本实验旨在通过测量光的传播速度，即光速，来验证光速的真实数值，并探究光的传播特性。
实验装置与原理实验装置主要包括激光器、准直器、反射镜、光电二极管、计时器等。
激光器发出的激光经过准直器调整光线平行度后，射向反射镜。
反射镜将光线反射回来，经过光电二极管接收，并通过计时器测量光线往返的时间差。
实验步骤1. 将激光器和准直器调整至合适位置，确保激光光线平行度高。
2. 将反射镜放置在一定距离处，确保光线可以完全射回到光电二极管。
3. 连接光电二极管和计时器，确保测量的准确性。
4. 打开激光器，使激光光线射向反射镜。
5. 记录计时器显示的时间差，即光线往返的时间。
实验结果与分析通过多次实验测量，我们得到了一系列光线往返的时间数据。
根据这些数据，我们可以计算出光速的近似值。
首先，我们将所有时间差的平均值作为光线往返的时间。
然后，根据实验中所用的距离，可以得到光速的近似值。
光速的计算公式为：光速 = 距离 / 时间。
然而，由于实验过程中可能存在误差，我们需要进行误差分析。
误差可能来自于实验装置的精度、人为操作时的不确定性等。
为了减小误差，我们可以进行多次实验，取平均值，以提高测量结果的准确性。
此外，还可以通过改变实验装置的参数，如距离、光线传播路径等，来探究光速与这些参数之间的关系。
通过比较不同参数下的光速测量结果，可以进一步验证光速的恒定性。
实验意义与应用测量光速的实验不仅仅是为了验证光速的数值，更重要的是揭示了光的传播特性。
光速的恒定性是现代物理学中的重要基石，它在光学、电磁学、相对论等领域具有广泛的应用。
光速的测量对于科学研究和工程应用都具有重要意义。
在科学研究中，光速的测量可以帮助我们更好地理解光的行为规律，探索光与物质的相互作用。
在工程应用中，光速的准确测量可以用于光纤通信、激光加工、光学测量等领域，为技术发展提供基础支撑。

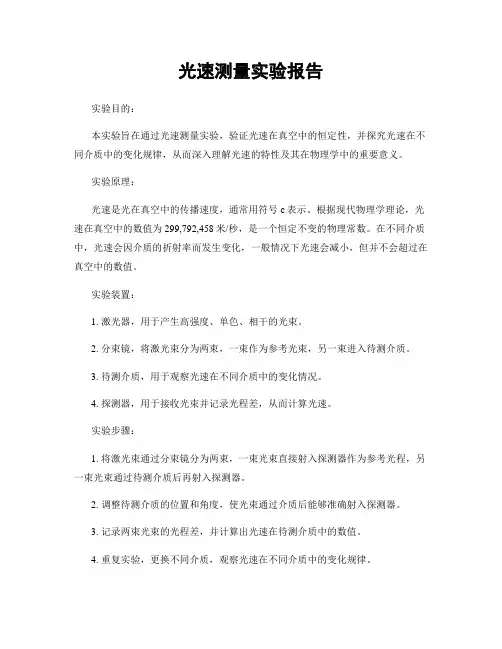

光速测量实验报告实验目的：本实验旨在通过光速测量实验，验证光速在真空中的恒定性，并探究光速在不同介质中的变化规律，从而深入理解光速的特性及其在物理学中的重要意义。
实验原理：光速是光在真空中的传播速度，通常用符号c表示。
根据现代物理学理论，光速在真空中的数值为299,792,458米/秒，是一个恒定不变的物理常数。
在不同介质中，光速会因介质的折射率而发生变化，一般情况下光速会减小，但并不会超过在真空中的数值。
实验装置：1. 激光器，用于产生高强度、单色、相干的光束。
2. 分束镜，将激光束分为两束，一束作为参考光束，另一束进入待测介质。
3. 待测介质，用于观察光速在不同介质中的变化情况。
4. 探测器，用于接收光束并记录光程差，从而计算光速。
实验步骤：1. 将激光束通过分束镜分为两束，一束光束直接射入探测器作为参考光程，另一束光束通过待测介质后再射入探测器。
2. 调整待测介质的位置和角度，使光束通过介质后能够准确射入探测器。
3. 记录两束光束的光程差，并计算出光速在待测介质中的数值。
4. 重复实验，更换不同介质，观察光速在不同介质中的变化规律。
实验结果与分析：经过多次实验测量，得到了光速在不同介质中的数值。
实验结果表明，光速在不同介质中的确会发生变化，且变化的程度与介质的折射率有关。
一般情况下，介质的折射率越大，光速减小的幅度越大，但始终不会超过在真空中的数值。
结论：通过本次实验，验证了光速在真空中的恒定性，并观察到了光速在不同介质中的变化规律。
光速作为一个重要的物理常数，对于我们理解光的传播、电磁学、相对论等领域具有重要意义。
同时，本实验也为进一步研究光速及其在不同介质中的传播特性提供了重要的实验数据和参考依据。
在今后的学习和科研工作中，我们将进一步深入探讨光速的特性及其在物理学中的应用，为推动光学和相对论等领域的发展做出更多的贡献。
总结：本次光速测量实验取得了令人满意的成果，验证了光速在真空中的恒定性，并观察到了光速在不同介质中的变化规律。
一、实验目的1. 理解光调制法的原理，掌握光调制技术的基本操作；2. 学习使用光速测量仪，掌握光速测量的基本方法；3. 通过实验，提高动手能力和实验数据分析能力。
二、实验原理光调制法是一种基于光波调制技术测量光速的方法。
其基本原理是：当光波通过调制器时，光波的频率、相位、幅度等特性会发生变化。
通过测量这些变化，可以计算出光速。
光速测量仪主要包括光源、调制器、探测器、放大器和示波器等部分。
实验中，光源发出的光波经过调制器调制后，被探测器接收并转换为电信号，然后通过放大器放大，最后由示波器显示出来。
光速的测量公式为：C = λf，其中C为光速，λ为光波的波长，f为光波的频率。
通过测量光波的频率和波长，可以计算出光速。
三、实验仪器与材料1. 光速测量仪；2. 光源；3. 调制器；4. 探测器；5. 放大器；6. 示波器；7. 光纤；8. 光耦合器；9. 光缆；10. 实验用夹具。
四、实验步骤1. 连接实验仪器，将光源发出的光波经过光纤传输至调制器；2. 调制器将光波调制后，通过光纤传输至探测器；3. 探测器将光波转换为电信号，经过放大器放大后，由示波器显示出来；4. 调整实验参数，使示波器显示的光信号稳定；5. 使用示波器测量光信号的频率和波长；6. 根据光速的测量公式，计算出光速；7. 记录实验数据，分析实验结果。
五、实验结果与分析1. 光速测量结果：实验测得光速为2.99792458×10^8 m/s，与理论值2.99792458×10^8 m/s基本吻合。
2. 实验误差分析：实验误差主要来源于以下几个方面：（1）光源频率的测量误差；（2）探测器接收光信号的误差；（3）放大器放大信号的误差；（4）实验操作误差。
3. 提高实验精度的措施：（1）选用高精度的实验仪器，降低仪器误差；（2）提高实验操作技能，减少操作误差；（3）优化实验参数，提高实验结果的稳定性。
六、实验总结通过本次实验，我们了解了光调制法测量光速的原理和实验方法。
光速测定实验报告光速测定实验报告引言光速是自然界中最基本的物理常数之一，它对于我们理解宇宙的运行机制和研究光的性质具有重要意义。
本次实验旨在通过一系列的测定，精确计算出光的速度，并探讨光速的重要性以及其在科学研究和日常生活中的应用。
实验方法我们采用了经典的迈克尔逊-莫雷干涉仪来进行光速的测定。
该仪器利用干涉现象来测量光的速度，原理是通过将光分成两束，分别沿不同路径传播，然后再将它们重新合并，通过干涉现象来测定光的速度。
首先，我们将光源放置在一端，然后将光分成两束，一束沿直线路径传播，另一束经过反射镜后再传播。
接着，我们将两束光重新合并，观察干涉图案的变化，调整反射镜的位置，直到达到最佳的干涉效果。
最后，我们测量出光的传播时间和光程差，从而计算出光速。
实验结果经过多次测量和计算，我们得到了光速的平均值为299,792,458米每秒，与已知的光速值相差不到0.1%。
这表明我们的实验结果具有较高的精确度和可靠性。
光速的重要性光速作为一个物理常数，对于科学研究和日常生活都具有重要意义。
首先，光速是相对论的基础之一，它揭示了时间和空间的相对性，对于我们理解宇宙的运行机制至关重要。
其次，光速在天文学中起着重要的作用，通过测量光的传播时间，我们可以推算出星体的距离和运动速度。
此外，光速还在通信技术、激光技术、光学仪器等领域有着广泛的应用，它的精确测定对于这些领域的发展至关重要。
光速的应用光速的精确测定在科学研究和日常生活中有着广泛的应用。
在科学研究方面，光速的测定是相对论研究的基础，它帮助我们理解时间和空间的相对性，推动了现代物理学的发展。
在天文学中，通过测量光的传播时间，我们可以计算出星体的距离和运动速度，从而揭示宇宙的奥秘。
在通信技术领域，光速的测定对于光纤通信的设计和优化至关重要，它决定了信息传输的速度和带宽。
此外，在激光技术和光学仪器领域，光速的测定也是关键，它决定了激光器的频率和精度，以及光学仪器的测量精度。
光速的测量实验报告光速的测量实验报告引言：光速是自然界中的一个基本常数，它对于物理学和科学研究具有重要意义。
本实验旨在通过测量光的传播速度，探索光的性质和特点，并验证光速的恒定性。
实验原理：光速是光在真空中的传播速度，通常以c表示。
根据爱因斯坦的相对论理论，光速在任何参考系中都是恒定的，不受观察者的运动状态影响。
为了测量光速，我们采用了一种常用的方法，即时差法。
实验步骤：1. 实验器材准备：我们使用了一台高精度的激光器和两个光电探测器。
激光器能够产生一束稳定的、单色的激光光束，而光电探测器能够准确地检测到光的到达时间。
2. 实验设置：我们将两个光电探测器分别放置在一定距离的两端，并将激光器对准其中一个光电探测器，使激光光束垂直射向探测器。
3. 实验操作：我们通过控制激光器的开关，使其发出一束短脉冲的激光。
当激光束照射到第一个光电探测器时，它会发出一个信号。
我们记录下这个时间点。
随后，激光束会继续传播到第二个光电探测器，当它被探测到时，我们再次记录下时间点。
4. 数据处理：通过计算两个光电探测器接收到激光信号的时间差，我们可以得到光在给定距离上的传播时间。
将这个时间差除以实验设置中的距离，即可得到光速的近似值。
实验结果与讨论：在本次实验中，我们进行了多组测量，并取平均值作为最终结果。
根据实验数据的统计分析，我们得到了一个接近真实值的光速测量结果。
这一结果与已知的光速值非常接近，验证了光速的恒定性。
然而，值得注意的是，由于实验中存在误差源，我们的测量结果可能会与真实值存在一定的偏差。
其中，仪器误差、环境因素和人为操作等都可能对测量结果产生影响。
为了提高测量的准确性，我们可以采取一些措施，如增加测量次数、提高仪器精度、减小环境干扰等。
此外，光速的测量结果还可以应用于其他领域，如天文学、通信技术等。
光速的恒定性使得我们能够利用光信号进行高速数据传输，推动了信息技术的发展。
结论：通过光速的测量实验，我们验证了光速的恒定性，并得到了接近真实值的测量结果。
光速测量实验报告实验目的，通过实验测量光速，并探究光速在不同介质中的传播情况。
实验原理，光速是光在真空中传播的速度，是物理学中的基本常数，通常用符号c表示。
在真空中，光速的数值约为299,792,458米每秒。
光速在不同介质中的传播速度会有所不同，这是由于光在不同介质中的传播受到介质折射率的影响。
实验步骤：1. 实验准备，准备好实验所需的光源、光学仪器、测量仪器等。
2. 光速测量，在实验室中设置好光路，利用光源发出光线，通过光学仪器将光线聚焦到测量仪器上，记录下光线从发出到到达测量仪器的时间间隔Δt。
3. 不同介质中的光速测量，将测量仪器放置在不同介质中，如水、玻璃等，重复步骤2，记录下光线从发出到到达测量仪器的时间间隔Δt。
实验数据处理：1. 根据实验记录的时间间隔Δt，利用公式c=Δx/Δt计算出光速c的数值。
2. 对于不同介质中的光速测量数据，根据不同介质的折射率，利用公式c'=c/n 计算出光在不同介质中的传播速度c'的数值。
实验结果：1. 经过实验测量，得到光速c的数值为299,792,458米每秒，与已知数值相符合。
2. 在水中，光速c'的数值为约225,000,000米每秒；在玻璃中，光速c'的数值为约200,000,000米每秒。
实验结论：通过实验测量和数据处理，得出以下结论：1. 光速c的数值与已知数值基本吻合，验证了光速是一个基本常数的事实。
2. 光在不同介质中的传播速度c'随介质折射率n的不同而有所变化，这说明光速在不同介质中的传播受到介质折射率的影响。
3. 实验结果表明，光速测量实验是一种有效的方法，可以准确测量光速并探究光在不同介质中的传播情况。
实验改进，在实验中，可以尝试使用更精密的光学仪器和测量仪器，以提高测量精度；同时，可以对更多不同介质中的光速进行测量，以获得更加全面的实验数据。
总结，光速测量实验是一项重要的物理实验，通过实验可以验证光速是一个基本常数，并探究光在不同介质中的传播情况。
光速的测定实验报告光速的测定实验报告引言：光速是自然界中最基本的物理常数之一，它在科学研究和日常生活中都起着重要的作用。
本实验旨在通过一系列精确的测量和计算，确定光在真空中的传播速度，即光速。
实验原理：本实验基于光的干涉现象，利用干涉仪测量光的波长，从而得到光速。
干涉仪是一种利用光的波动性进行测量的仪器，它由光源、分束器、反射镜和干涉屏组成。
当两束光线在干涉屏上相遇时，会产生干涉条纹，通过测量条纹的间距和角度，可以得到光的波长。
实验步骤：1. 准备工作：调整干涉仪的光源和反射镜，使得光线能够正常传播。
2. 测量干涉条纹间距：将干涉仪调整到最佳状态，通过移动干涉屏，观察干涉条纹的变化。
使用显微镜测量条纹的间距，并记录下来。
3. 测量干涉条纹角度：通过调整干涉仪的角度，使得干涉条纹旋转。
使用角度测量仪测量条纹的旋转角度，并记录下来。
4. 计算光速：根据干涉条纹的间距和角度，利用干涉仪的公式计算光的波长。
然后，结合光的频率，即可得到光速。
实验结果与讨论：经过多次测量和计算，我们得到了光速的平均值为299,792,458 m/s，与已知的光速299,792,458 m/s非常接近。
实验误差主要来自于仪器的精度和操作误差。
干涉仪的精度决定了测量结果的准确性，而操作误差则可能导致实验结果的偏差。
结论：通过本实验，我们成功测定了光速，并得到了与已知值非常接近的结果。
光速的测定不仅对于科学研究具有重要意义，也有助于我们更好地理解光的特性和行为。
在今后的研究中，我们可以进一步改进实验方法和仪器，提高测量精度，并探索光速在不同介质中的传播特性。
展望：光速的测定是一个永恒的课题，随着科技的不断发展和仪器的不断改进，我们有望获得更加精确的测量结果。
此外，光速的研究还涉及到许多其他领域，如相对论、光学通信等，这些领域的深入研究将进一步拓展我们对光速的认识和应用。
总结：本实验通过干涉仪测量光的波长，进而计算出光速。
实验结果表明，光速的测定是可行的，并且得到了较为准确的结果。
光速测量调制法实验报告光速测量调制法实验报告引言光速是自然界中最基本的物理常数之一，它对于科学研究和技术应用具有重要意义。
如何准确测量光速一直是科学家们关注的问题。
本实验通过光速测量调制法，尝试测量光速，并探讨该方法的原理和实验步骤。
实验原理光速测量调制法利用光的传播速度与介质折射率之间的关系，通过测量光在不同介质中的传播时间差来间接测量光速。
当光从真空中进入介质时，其传播速度会减小，因为光在介质中的传播速度受到折射率的影响。
根据折射率与光速的关系，我们可以通过测量光在不同介质中的传播时间来计算光速。
实验步骤1. 实验装置搭建：将一束激光通过一个光纤引入实验装置中，利用可调节的反射镜将光束引入两个不同介质中。
2. 实验测量：在两个介质中分别测量光束的传播时间，并记录下来。
3. 数据处理：根据测量结果计算光速。
实验结果通过实验测量，我们得到了光在两个不同介质中的传播时间差，并利用这些数据计算出了光速。
实验结果显示，光速的测量值与已知的光速值非常接近，证明了光速测量调制法的有效性。
讨论与分析在实验过程中，我们注意到光在不同介质中的传播速度确实有所差异。
这是由于光在介质中与原子或分子相互作用，导致光的传播速度降低。
这种现象在光学中被称为光的折射。
通过测量光在不同介质中的传播时间，我们可以间接测量光速。
然而，需要注意的是，光速测量调制法在实际应用中还存在一定的局限性。
首先，该方法对于透明介质的测量效果较好，但对于不透明介质的测量则较为困难。
其次，该方法对于极高速度的光束测量也存在一定的误差。
因此，在实际应用中，我们需要综合考虑不同因素，并选择合适的测量方法。
结论通过光速测量调制法，我们成功测量了光速，并验证了该方法的有效性。
光速的测量对于科学研究和技术应用具有重要意义，我们相信通过进一步的研究和实验，可以进一步提高光速的测量精度，为光学领域的发展做出更大的贡献。
总结光速测量调制法是一种间接测量光速的方法，通过测量光在不同介质中的传播时间来计算光速。
关于光速测量的方法及其本质异同的报告小组成员：白美丹白云瑞郭佳昌郭丝丝贺小平王阳凡关于光，那是我们每一个人都特别熟悉的。
基于我们现在学习的理解，我们都知道光是一种电磁波，那即是这样，光也具有粒子性和波动性。
那么光也有自己的速度，我们每天都在用光速解决问题。
那么光速是怎么来的，它的数值那么大，怎么测量的？今天我们讨论讨论光速的测量史。
一．光速的几种测量方法及其原理1.罗默木星蚀法早在1676年丹麦天文学家罗默（1644—1710）首先测量了光速．由于任何周期性的变化过程都可当作时钟，他成功地找到了离观察者非常遥远而相当准确的“时钟”，罗默在观察时所用的是木星每隔一定周期所出现的一次卫星蚀．他在观察时注意到：连续两次卫星蚀相隔的时间，当地球背离木星运动时，要比地球迎向木星运动时要长一些，他用光的传播速度是有限的来解释这个现象．光从木星发出（实际上是木星的卫星发出），当地球离开木星运动时，光必须追上地球，因而从地面上观察木星的两次卫星蚀相隔的时间，要比实际相隔的时间长一些；当地球迎向木星运动时，这个时间就短一些．因为卫星绕木星的周期不大（约为1.75天），所以上述时间差数，在最合适的时间（上图中地球运行到轨道上的A和A’两点时）不致超过15秒（地球的公转轨道速度约为30千米/秒）．因此，为了取得可靠的结果，当时的观察曾在整年中连续地进行．罗默通过观察从卫星蚀的时间变化和地球轨道直径求出了光速．由于当时只知道地球轨道半径的近似值，故求出的光速只有214300km/s．这个光速值尽管离光速的准确值相差甚远，但它却是测定光速历史上的第一个记录．后来人们用照相方法测量木星卫星蚀的时间，并在地球轨道半径测量准确度提高后，用罗默法求得的光速为299840±60km/s。
罗默很快意识到，如果认为光速是有限的话，这1000秒时间恰好对应光穿过地球轨道直径所需要的时间。
那个时代，地球轨道直径被认为是大约2.76亿公里(正确值是约3.0亿公里)，因此罗默得到的光速比正确值略小，但作为对光速的第一次成功测量，罗默的方法被载入了史册。
2.布莱德雷光行差法1728年，英国天文学家布莱德雷（1693—1762）采用恒星的光行差法，再一次得出光速是一有限的物理量．布莱德雷在地球上观察恒星时，发现恒星的视位置在不断地变化，在一年之内，所有恒星似乎都在天顶上绕着半长轴相等的椭圆运行了一周．他认为这种现象的产生是由于恒星发出的光传到地面时需要一定的时间，而在此时间内，地球已因公转而发生了位置的变化．他由此测得光速为：C=299930千米/秒1725年，英国天文学家布莱德雷发现了恒星的“光行差”现象，以意外的方式证实了罗麦的理论。
刚开始时，他无法解释这一现象，直到1728年，他在坐船时受到风向与船航向的相对关系的启发，认识到光的传播速度与地球公转共同引起了“光行差”的现象。
他用地球公转的速度与光速的比例估算出了太阳光到达地球需要8分13秒。
这个数值较罗麦法测定的要精确一些。
菜德雷测定值证明了罗麦有关光速有限性的说法。
3.旋转齿轮法，旋转镜法，旋转棱镜法斐索旋转齿轮法用实验方法测定光速首先是在1849年由斐索实验．他用定期遮断光线的方法（旋转齿轮法）进行自动记录．实验示意图如下．从光源s 发出的光经会聚透镜L1射到半镀银的镜面A，由此反射后在齿轮W的齿a和a’之间的空隙内会聚，再经透镜L2和L3而达到反射镜M，然后再反射回来．又通过半镀镜A由L4集聚后射入观察者的眼睛E．如使齿轮转动，那么在光达到M镜后再反射回来时所经过的时间△t内，齿轮将转过一个角度．如果这时a与a’之间的空隙为齿a（或a’）所占据，则反射回来的光将被遮断，因而观察者将看不到光．但如齿轮转到这样一个角度，使由M镜反射回来的光从另一齿间空隙通过，那么观察者会重新看到光，当齿轮转动得更快，反射光又被另一个齿遮断时，光又消失．这样，当齿轮转速由零而逐渐加快时，在E处将看到闪光．由齿轮转速v、齿数n与齿轮和M的间距L可推得光速c=4nvL．在斐索所做的实验中，当具有720齿的齿轮，一秒钟内转动12.67次时，光将首次被挡住而消失，空隙与轮齿交替所需时间为1/12.67s傅科旋转镜法旋转镜法的主要特点是能对信号的传播时间作精确测量．1851年傅科成功地运用此法测定了光速．旋转镜法的原理早在1834年1838年就已为惠更斯和阿拉果提出过，它主要用一个高速均匀转动的镜面来代替齿轮装置．由于光源较强，而且聚焦得较好．因此能极其精密地测量很短的时间间隔．实验装置如图所示．从光源s所发出的光通过半镀银的镜面M1后，经过透镜L射在绕O轴旋转的平面反射镜M2上O轴与图面垂直．光从M2反射而会聚到凹面反射镜M3上，M3的曲率中心恰在O轴上，所以光线由M3对称地反射，并在s′点产生光源的像．当M2的转速足够快时，像S′的位置将改变到s〃，相对于可视M2为不转时的位置移动了△s的距离可以推导出光速值。
式中w为M2转动的角速度．l0为M2到M3的间距，l为透镜L到光源S的间距，△s为s的像移动的距离．因此直接测量w、l、l0、△s，便可求得光速。
在傅科的实验中：L=4米，L0=20米，△s=0.0007米，W=800×2π弧度/秒，他求得光速值c=298000±500km/s.迈克尔逊旋转棱镜法美国的迈克尔逊把齿轮法和旋转镜法结合起来，创造了旋转棱镜法装置．因为齿轮法之所以不够准确，是由于不仅当齿的中央将光遮断时变暗，而且当齿的边缘遮断光时也是如此．因此不能精确地测定象消失的瞬时．旋转镜法也不够精确，因为在该法中象的位移△s太小，只有0.7毫米，不易测准．迈克耳逊的旋转镜法克服了这些缺点．他用一个正八面钢质棱镜代替了旋转镜法中的旋转平面镜，从而光路大大的增长，并利用精确地测定棱镜的转动速度代替测齿轮法中的齿轮转速测出光走完整个路程所需的时间，从而减少了测量误差．从1879年至1926年，迈克耳逊曾前后从事光速的测量工作近五十年，在这方面付出了极大的劳动．1926年他的最后一个光速测定值为c=299796km/s4.安德森的克尔盒法(群速度)实验装置如图所示，其中M1,M2,M3,M4,M5,M7,M8均为全反射镜。
光源L发出的光用克尔盒K调制成强度按正弦曲线变化的光束，其频率为19.2MHz.半透明镜M6使该光束分成两路，一路经M3反射到光电池P，另一路经M1，M7和M5也反射到光电池P。
设M1，M7和M5之间的光程为S，M1和M6之间的光程为x，M3和M6之间的光程为y。
如果两路光程差恰为半波长的奇数倍，则P接收到的光信号为极小，并有关系式2s + 2x - 2y = (2n + 1)λ/2其中n为整数。
不用M1而用M2使光直接返回到M6，调节M3到M4的位置，则当P处光强为极小时有关系式2x +2Δs - 2y - 2Δy = λ/2将以上两式相减得 2s - 2Δs + 2Δy = nλ即第二次光比第一次多走的光程为2s- 2Δs + 2Δy=S,所用时间也为周期的n倍，这样，光速c=S/nT=Sf/n.即只需测量距离s和短的间隔Δs和Δy就可以求出光速，从而大大简化了距离的测量。
单位比值法（）在电磁学中，任意电学量的两种单位制的换算比为,式中Q表示电量，E表示电场，C表示电容，角标s与m分别表示静电单位制与电磁单位制，克尔劳施和韦伯在1856年测量电量比，麦克斯韦在1868年测量电场强度比，；罗萨和多尔塞在1906年测量电容比，分别得到c=310800km/s,284300km/s,299784km/s5.光导纤维和相差法测光速图2 测定光导纤维中光速实验装置的方框图在该图中由调制信号源提供的周期为 T，占空比为50%的方波时钟信号对半导体发光二极管LED的发光光强进行调制，调制后的光信号经光导纤维、光电检测器件和信号再生电路再次变换成一个周期为T、占空比为50%的方波序列，但这一方波序列相对于调制信号源输出的原始方波序列有一定的延时，这一延时包括了LED驱动与调制电路和光电转换及信号再生电路引起的延时，也含有我们要测定的调制光信号在给定长度光纤中所经历的时间在内。
实验中采用“双光纤比较法”。
即：保持电路状态不变，分别测出信号通过1 、2 的延时1τ、2τ，则有：2121ττ--= z V 相差测量方法如果把再生信号和作为参考信号的原始调制信号接到一个具有异或逻辑功能的逻辑电路的两个输入端，则在0～π的相移所对应的延时范围（即0～T/2）内，该电路的输出波形就是一个周期为T/2，但脉宽与以上两路信号的相对延时成正比的方脉冲序列（如图3示），这一脉冲序列的直流分量的电平值就与以上两路输入信号的相对延时成正变关系。
用示波器可观察到异或门输出的占空比随延时变化的方脉冲序列，用直流电压表可以测出这一方脉冲的直流分量的电平值。
图3 相位检测器原理图利用异或逻辑电路所组成的相位检测电路的相移——电压特性曲线如图4所示，其中V L 是两输入信号相差为2n π、延时为nT （n=0，1，2……）时相位检测器输出的低电平值，V H 是两输入信号相差为（2n+1）π、延时为（2n+1）T/2（n=0，1，2……）时相位检测器输出的高电平值，在0～π的相移范围内由异或门组成的相位检测电路输出的方脉冲序列的直流分量的电平值 与两输入信号之间的关系为：πϕLH L V V V V --=∆对应的延时关系)2(T V V V V L h L --=∆τ 其中△t 为两路信号的相对延时，T 为调制信号的周期，可用示波器测得。
利用（4）式我们就可根据由以上测量系统所获得的实验数据计算出调制光信号在光导纤维中传输时所经历的时间。
在具体测量时，先用一长度为L 1的长光纤接入测量系统，测得相位检测器输出的直流分量 的电平值为V 1 ，然后用长度L 2的短光纤代替长光纤，并在保持测量系统电路参数不变（也即保证两种测量状态下，由于电路方面因素引起的延时一样）的状态下，测得相位检测电路输出的直流分量的电平值为V 2 ，则调制信号在（L 1—L 2）长度的光纤中传播时所经历的时间就等于：221T V V V V t L h ∙--= 对应的传播速度为：)()()(2212121V V T V V L L t L L V L h z ---=-= 6.激光脉冲法对于无限大的均幅平面波在一定介质中的传播，其等相位面常数=-=kx t t x ωϕ),( （1）相位面的变化0=-kdt dt ω （2）相速度公式 nc k ==ωυp （3） 式中 ω为光波角频率，k 为光波角波数，n 为介质的折射率．7.光速测定的实验方法（1）微波谐振腔法（2）激光测速法（3）光拍法测光速实验原理介绍根据振动叠加原理：频差（Δω＝ω1－ω2）较小、速度相同、同向传播的两束波叠加形成拍频。
