VW-7.50.5-3型天然气压缩机设计

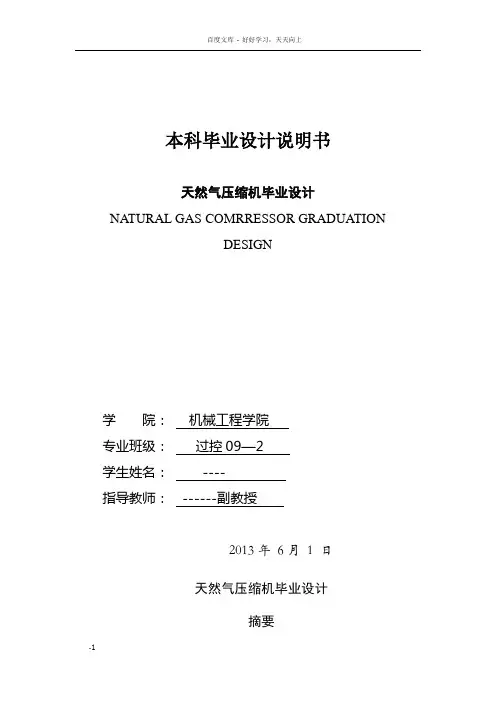

本科毕业设计说明书天然气压缩机毕业设计NATURAL GAS COMRRESSOR GRADUATIONDESIGN学院：机械工程学院专业班级：过控09—2学生姓名：----指导教师：------副教授2013年6月1 日天然气压缩机毕业设计摘要往复式压缩机是工业上使用量大、面广的一种通用机械。

立式压缩机是往复活塞式压缩机的一种，属于容积式压缩机，其是利用活塞在气缸中的运动对气体进行挤压使气体压力提高。

热力计算、动力计算是压缩机设计计算中基本又是最重要的一项工作，根据任务书提供的介质、气量、压力等参数要求经过计算得到压缩机的相关参数如级数、列数、气缸尺寸、轴功率等以及经过动力计算得到活塞式压缩机的受力情况。

活塞式压缩机热力计算、动力计算的结果将为基础设计及整体设计提供原始数据，其计算结果的精确程度体现了压缩机的设计水平。

关键词：活塞式压缩机，热力计算，动力计算，整体设计NATURAL GAS COMRRESSOR GRADUATION DESIGNABSTRACTReciprocating compressor is a common type machine, used in the industry . Vertical compressors is a kind of reciprocating compressor, belong to the compressor , utilize the pistons in the cylinder moving to squeeze on the gas ,squeezed the gas calculation and dynamical computation is basic of compressor design’calculation, is also an important woke, according to medium, displacement, pressure of task-book, by calculating getting related parameters of compressors, such as levels, columns, size of cylinder, shaft power, by dynamical computation getting stressed status of a piston type compression. Heat calculation and dynamical computation of the piston type compressor, which is providing the design data of foundation design and the overall calculations reflect exactly the design level .KEYWARDS：piston compressor，thermal calculation，dynamical computation，the overall design摘要 (I)Abstract (II)第一章 绪论 (7)第二章 总体设计 (10)设计依据及参数 (10)压缩机结构形式的选择 ···························11 运动机构的结构及选择 ···························12 第三章热力计算 ··································15 确定各级的容积效率 ······························16 确定各级的容积系数 ····························16 选取压力系数 ·······························16 设计计算中，压力系数一般根据经验选取。

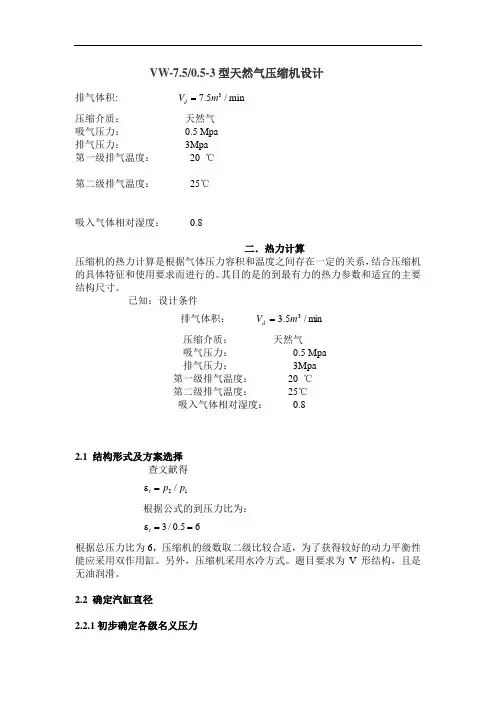

VW-7.5/0.5-3型天然气压缩机设计排气体积: 37.5/min d V m = 压缩介质： 天然气 吸气压力： 0.5 Mpa 排气压力： 3Mpa 第一级排气温度： 20 ℃第二级排气温度： 25℃吸入气体相对湿度： 0.8二．热力计算压缩机的热力计算是根据气体压力容积和温度之间存在一定的关系，结合压缩机的具体特征和使用要求而进行的。

其目的是的到最有力的热力参数和适宜的主要结构尺寸。

已知：设计条件排气体积： min /5.33m V d =压缩介质： 天然气吸气压力： 0.5 Mpa排气压力： 3Mpa 第一级排气温度： 20 ℃ 第二级排气温度： 25℃ 吸入气体相对湿度： 0.82.1 结构形式及方案选择查文献得21/t p p ε=根据公式的到压力比为：3/0.56t ε==根据总压力比为6，压缩机的级数取二级比较合适，为了获得较好的动力平衡性能应采用双作用缸。

另外，压缩机采用水冷方式。

题目要求为V 形结构，且是无油润滑。

2.2 确定汽缸直径2.2.1初步确定各级名义压力根据工况的需要，选择级数为三级，按照等压分配原则有：第一．二压力比：12 2.449ε=ε==但为使第一级有较高的容积系数，第一级的压力比取稍小值，各级名义进排气压力比见表2-1。

表2-1 各级名义压力及压力比2.2.2确定各级容积效率 （1）确定各级容积系数由表2-2查得绝热指数为K=1.4，各级膨胀过程的等熵指数m 为 则膨胀指数：1 1.2m =2 1.25m =容积系数： 1/1(1)m v λ=-αε- （2-2）初步确定各级汽缸的相对容积系数：10.1α= 20.12α= 代入式（2-2）计算得：1/1.2110.1(21)0.922v λ=--= 1/1.25210.12(31)0.831v λ=--=（2）选取确定压力系数由文献查得：10.97p λ= 20.99p λ= （3） 选取确定温度系数由文献查得：10.96t λ= 20.97t λ= （4）泄漏系数由文献查得：120.973l l λλ=0.971 = （1） 确定容积效率由v v p t l η=λλλλ得：10.834v η= 20.776v η=2.2.3确定析水系数第一级无水析出，故1 1.0ϕλ=由文献查得各级对应温度下的饱和蒸汽压： t=20 1sa p =2337pa t=25 23170sa p =pa1121/0.82337 2.444873170sa s s p p p ϕ=⨯⨯=>故有水析出。

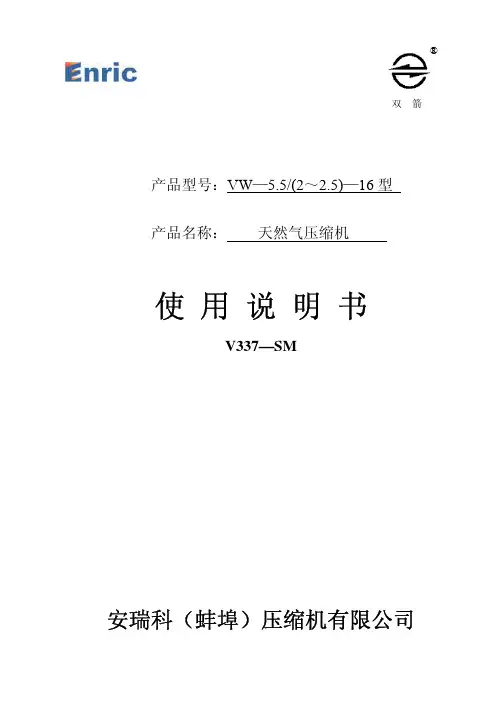

®双箭产品型号：VW—5.5/(2～2.5)—16型产品名称：天然气压缩机使用说明书V337—SM安瑞科（蚌埠）压缩机有限公司目录安全及操作注意事项 (1)一.概述 (2)二.压缩机主要性能结构参数 (3)三.压缩机的结构 (5)四.压缩机的润滑油、气路及冷却系统 (13)五.压缩机的安装 (15)六.压缩机电器设备系统 (15)七.压缩机的操作和使用 (18)八.压缩机的运行监视 (18)九.压缩机的维修与保养 (21)十.压缩机故障的排除 (28)十一.零件目录 (30)安全及操作注意事项1.天然气为易燃、易爆性气体，请按有关安全规定的要求安装和使用。

2.本机组为有基础压缩机，安装时，底架与基础之间应用垫铁垫实后再旋紧地脚螺栓，以免使底架产生过量变形而使压缩机底架翘曲，从而引起压缩机振动加大。

3.安装、操作和维修等工作只可由专业人员遵照操作规程和安全指导进行。

4.填料抽气管路应保持畅通，且管路中不允许有高于填料抽气口的部位，以确保管路的畅通及防止残液的回流。

5.压缩机应在技术规范规定的范围内运行。

6.开始工作前，用天然气将机组中的空气置换干净。

7.操作人员在启动压缩机前，应熟悉本说明书，同时应熟知并遵守相关的行业知识及安全规定。

8.压缩机必须定期检修，并保证在良好工作状态下工作。

9.在压缩机组运行前，不允许有人在机器上进行检修工作。

10.在运行中,人不可接触管路系统，尤其是排气管或是在运行中的高温部件。

11.检验、保养和维修工作只能在停机和无压情况下进行。

12.高压气体有很大的能量，很危险！须在将高压系统中的气体放空后，方可进行维修工作。

13.在压缩机组上，只可用原装备件和推荐使用的零部件。

14.维修后，检查一下确保工具、零部件和抹布等物件没有留在压缩机组上面或里面。

一.概述VW—5.5/(2～2.5)—16型无油润滑、水冷往复活塞式丙烷气压缩机，是我公司引进德国MANNESMANN DEMAG（曼内斯曼德马格）公司技术并取得该公司生产许可证制造的产品的基础部件作为该产品的基础部件，因而该机具有耗能少、噪音低、振动小、可靠性高、无油润滑、操作简便等特点。

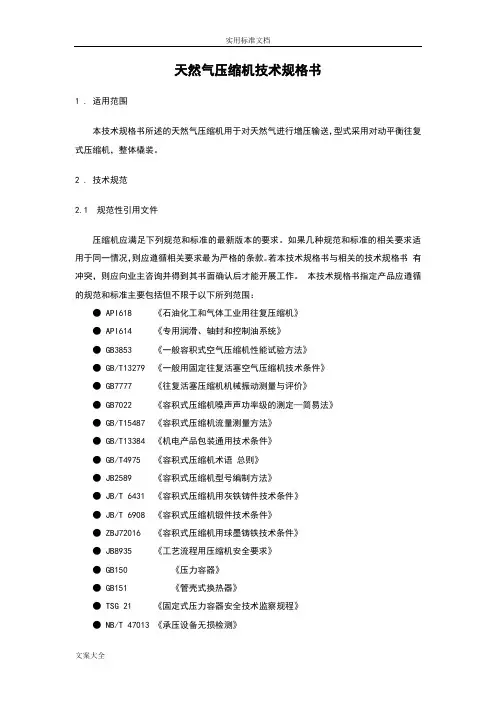

天然气压缩机技术规格书1 . 适用范围本技术规格书所述的天然气压缩机用于对天然气进行增压输送，型式采用对动平衡往复式压缩机，整体橇装。

2 . 技术规范2.1 规范性引用文件压缩机应满足下列规范和标准的最新版本的要求。

如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。

若本技术规格书与相关的技术规格书有冲突，则应向业主咨询并得到其书面确认后才能开展工作。

本技术规格书指定产品应遵循的规范和标准主要包括但不限于以下所列范围：● API618 《石油化工和气体工业用往复压缩机》● API614 《专用润滑、轴封和控制油系统》● GB3853 《一般容积式空气压缩机性能试验方法》● GB/T13279 《一般用固定往复活塞空气压缩机技术条件》● GB7777 《往复活塞压缩机机械振动测量与评价》● GB7022 《容积式压缩机噪声声功率级的测定—简易法》● GB/T15487 《容积式压缩机流量测量方法》● GB/T13384 《机电产品包装通用技术条件》● GB/T4975 《容积式压缩机术语总则》● JB2589 《容积式压缩机型号编制方法》● JB/T 6431 《容积式压缩机用灰铁铸件技术条件》● JB/T 6908 《容积式压缩机锻件技术条件》● ZBJ72016 《容积式压缩机用球墨铸铁技术条件》● JB8935 《工艺流程用压缩机安全要求》● GB150 《压力容器》● GB151 《管壳式换热器》● TSG 21 《固定式压力容器安全技术监察规程》● NB/T 47013 《承压设备无损检测》● GB 755 《旋转电机定额和性能》● GB 3836.1 《爆炸性环境第1部分：设备通用要求》● GB 3863.2 《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》● GB 50058 《爆炸和火灾危险环境电力装置设计规范》● JB/T 7565.1 《隔爆型三相异步电动机技术条件第1部分：YB3系列隔爆型三相异步电动机（机座号63～355）》2.2 主要技术参数：进气压力：0.1-0.2MPa.G （满足启动进气压力0.1-0.3MPa.G）排气压力：2.4MPa .G进气温度：≤40℃流量：平均流量24000Nm3/d介质：天然气2.3 优先顺序2.3.1 应遵循下列优先顺序执行◎技术参数指标◎相关的标准和规范2.3.2 若技术配置、图纸以及相关标准和规范出现矛盾时，应按最为严格的要求执行。

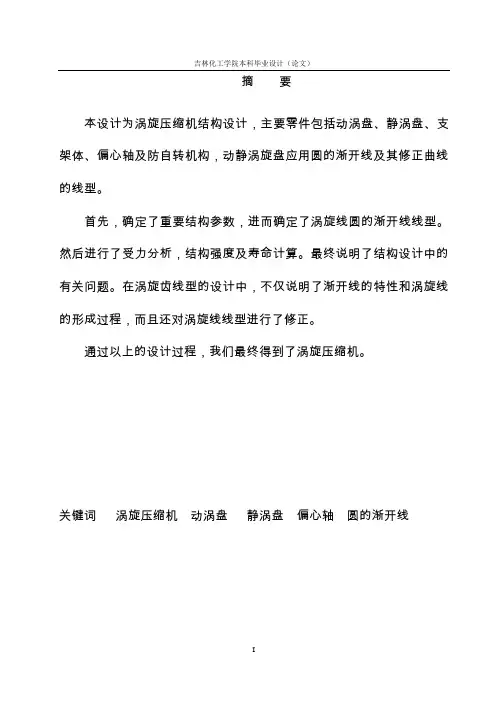

摘要本设计为涡旋压缩机结构设计，主要零件包括动涡盘、静涡盘、支架体、偏心轴及防自转机构，动静涡旋盘应用圆的渐开线及其修正曲线的线型。

首先，确定了重要结构参数，进而确定了涡旋线圆的渐开线线型。

然后进行了受力分析，结构强度及寿命计算。

最终说明了结构设计中的有关问题。

在涡旋齿线型的设计中，不仅说明了渐开线的特性和涡旋线的形成过程，而且还对涡旋线线型进行了修正。

通过以上的设计过程，我们最终得到了涡旋压缩机。

关键词涡旋压缩机动涡盘静涡盘偏心轴圆的渐开线AbstractThe design for the structural design of scroll compressors, the main parts, including moving vortex plate, static vortex plate, frame body, eccentric shaft and anti-rotation mechanism, the application of static and dynamic disk vortex involute circle and linear correction curve.First of all, to identify the important structural parameters, which determine the vortex line of the involute circle line. And then proceed to the stress analysis, structural strength and life span. Describes the structural design of the end of the problem. In the design of linear wrap, not only describes the characteristics of involute and the formation of vortex lines, but also on the linear vortex line has been amended.The design process through the above-mentioned, we have finally received the scroll compressor.Key words: Scroll Compressor;Moving vortex plate;Static vortex plate; Eccentric shaft;Circle involute目录摘要〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 I Abstract 〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃II 绪言〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 1 第一章空气压缩机及装臵系统总体方案设计〃〃〃〃〃〃〃〃 3 第二章主要部件设计 (6)第三章涡旋齿线型的选择与绘制原理 (15)第四章压缩机附件及密封细节 (25)第五章基于NX Nastran解算器的有限元分析 (28)总结 (35)参考文献 (36)致谢 (38)绪言涡旋压缩机是国际上70年代开发应用的一种新型压缩机，它以高效率、高可靠性、低能耗、低噪音、零件数少、结构紧凑等突出优点引起许多国家的重视，被称为全新一代（第三代）压缩机。

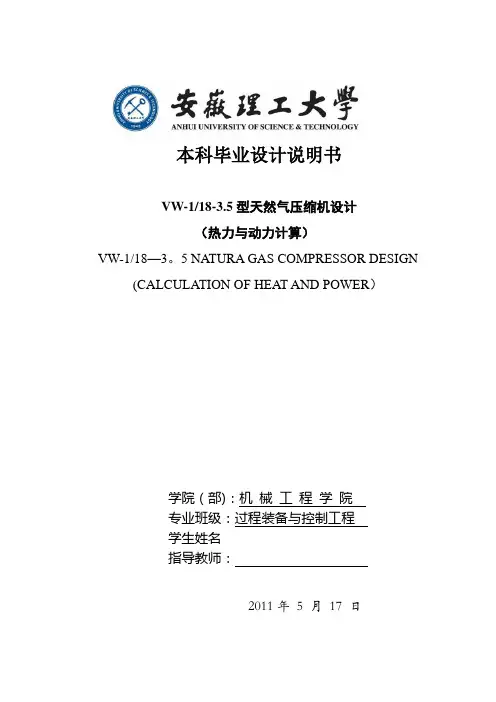

本科毕业设计说明书VW-1/18-3.5型天然气压缩机设计（热力与动力计算）VW-1/18—3。

5 NATURA GAS COMPRESSOR DESIGN (CALCULATION OF HEAT AND POWER）学院（部)：机械工程学院专业班级：过程装备与控制工程学生姓名指导教师：2011年5 月17 日毕业设计任务书专业、班级姓名日期2009年3月10号1．设计题目：ZW-2.4/4—10型天然气压缩机设计2．（专题）：热力与动力计算3．设计原始资料：见参考文献资料4．设计文件：说明书： 1份图纸：装配图1张、零件图1张5. 设计任务下达日期：2011年3月17号6. 设计完成日期：2011年5月17号7。

设计各章节答疑人: 8。

指导教师：李坤9。

系（室)负责人：VW-1/18—3。

5天然气压缩机设计（热力与动力计算)摘要压缩机是用来提高气体压力和输送气体的机械，是一种能量转换工作机。

压缩机应用范围很广，有时也称为通用机械。

自20世纪70年代石油化工大发展之后，形成了与之配套的专用压缩机,如大化肥专用压缩机、乙烯工业用“三机”等。

化工专用压缩机还包括传统的化工用压缩机。

如氯气压缩机、特殊稀有气体压缩机等，随着工业的发展和进步这些压缩机通常对材料、密封、工艺，特别是真实气体的适应性有特殊的要求。

气体压缩机石化生产装置中常用的气体压缩机有离心式气体压缩机和往复式气体压缩机。

多年来，我国压缩机制造业在引进国外技术,消化吸收和自主开发基础上，攻克不少难关，取得重大突破。

例如，催化裂化装置用的主风机和富气压缩机、加氢装置用的循环氢压缩机,乙烯三大压缩机，化肥四大压缩机组等已大量在石化生产中应用［1]。

其中天然气压缩机研究也有了突破性进展.天然气压缩机是气体活塞式压缩机的一种广泛应用于多个领域，如自用或公共充气站、天然气输送站、塑性成型、天然气加气站、特种气体压缩机、天然气、吹扫、机器制造商、石油压缩机,对经济促进作用相当明显。

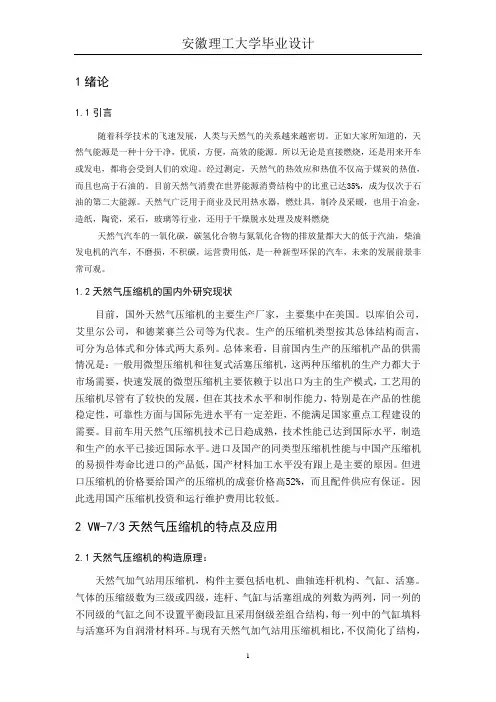

1绪论1.1引言随着科学技术的飞速发展，人类与天然气的关系越来越密切。

正如大家所知道的，天然气能源是一种十分干净，优质，方便，高效的能源。

所以无论是直接燃烧，还是用来开车或发电，都将会受到人们的欢迎。

经过测定，天然气的热效应和热值不仅高于煤炭的热值，而且也高于石油的。

目前天然气消费在世界能源消费结构中的比重已达35%，成为仅次于石油的第二大能源。

天然气广泛用于商业及民用热水器，燃灶具，制冷及采暖，也用于冶金，造纸，陶瓷，采石，玻璃等行业，还用于干燥脱水处理及废料燃烧天然气汽车的一氧化碳，碳氢化合物与氮氧化合物的排放量都大大的低于汽油，柴油发电机的汽车，不磨损，不积碳，运营费用低，是一种新型环保的汽车，未来的发展前景非常可观。

1.2天然气压缩机的国内外研究现状目前，国外天然气压缩机的主要生产厂家，主要集中在美国。

以库伯公司，艾里尔公司，和德莱赛兰公司等为代表。

生产的压缩机类型按其总体结构而言，可分为总体式和分体式两大系列。

总体来看，目前国内生产的压缩机产品的供需情况是：一般用微型压缩机和往复式活塞压缩机，这两种压缩机的生产力都大于市场需要，快速发展的微型压缩机主要依赖于以出口为主的生产模式，工艺用的压缩机尽管有了较快的发展，但在其技术水平和制作能力，特别是在产品的性能稳定性，可靠性方面与国际先进水平有一定差距，不能满足国家重点工程建设的需要。

目前车用天然气压缩机技术已日趋成熟，技术性能已达到国际水平，制造和生产的水平已接近国际水平。

进口及国产的同类型压缩机性能与中国产压缩机的易损件寿命比进口的产品低，国产材料加工水平没有跟上是主要的原因。

但进口压缩机的价格要给国产的压缩机的成套价格高52%，而且配件供应有保证。

因此选用国产压缩机投资和运行维护费用比较低。

2 VW-7/3天然气压缩机的特点及应用2.1天然气压缩机的构造原理：天然气加气站用压缩机，构件主要包括电机、曲轴连杆机构、气缸、活塞。

气体的压缩级数为三级或四级，连杆、气缸与活塞组成的列数为两列，同一列的不同级的气缸之间不设置平衡段缸且采用倒级差组合结构，每一列中的气缸填料与活塞环为自润滑材料环。

天然气液化配套的压缩机研发生产方案一、实施背景随着世界能源结构的转型，天然气作为一种清洁、高效的能源，在全球能源消费结构中的地位日益凸显。

我国作为世界上最大的天然气消费国，提高液化天然气的生产与配送效率，降低运营成本，是当前面临的重大挑战。

其中，液化天然气（LNG）的储存与运输环节是整个产业链中的关键环节，而液化天然气配套的压缩机作为这一环节的核心设备，其性能与可靠性直接影响到LNG的生产与供应。

二、工作原理液化天然气配套的压缩机通常采用往复式或离心式结构，其工作原理各有特点。

往复式压缩机通过活塞在气缸内的往复运动，实现气体的压缩；离心式压缩机则是利用叶轮的高速旋转，使气体在离心力的作用下被加速，然后通过扩压器将动能转化为压力能。

三、实施计划步骤1.市场调研与需求分析：对国内外液化天然气生产、运输、储存环节的市场需求进行深入调研，明确用户对压缩机性能、可靠性、耐久性的具体要求。

2.技术研究与方案设计：组织技术团队进行专题研究，明确压缩机的技术路线，进行方案设计。

3.零部件设计与制造：根据方案设计，开展压缩机的主要零部件（如气缸、活塞、叶轮等）的设计与制造。

4.装配与调试：将所有零部件进行装配，并进行严格的调试，确保压缩机的性能与可靠性达到设计要求。

5.试验与验证：在调试完成后，进行压缩机的性能试验与可靠性验证，确保其满足用户需求。

6.产品发布与推广：完成上述步骤后，正式发布产品并进行市场推广。

四、适用范围本方案适用于液化天然气生产、储存、运输等环节，可满足不同规模和不同使用环境的需求。

五、创新要点1.高效节能设计：通过优化设计，提高压缩机的效率，降低能耗。

2.长寿命设计：选用高耐久材料，优化结构设计，提高压缩机的使用寿命。

3.智能化控制：引入先进的物联网技术，实现压缩机的远程监控与维护，提高运营效率。

4.环保技术应用：采用无油润滑、节能冷却等环保技术，减少对环境的影响。

六、预期效果1.提高生产效率：通过优化设计，预计可以提高压缩机的效率20%。

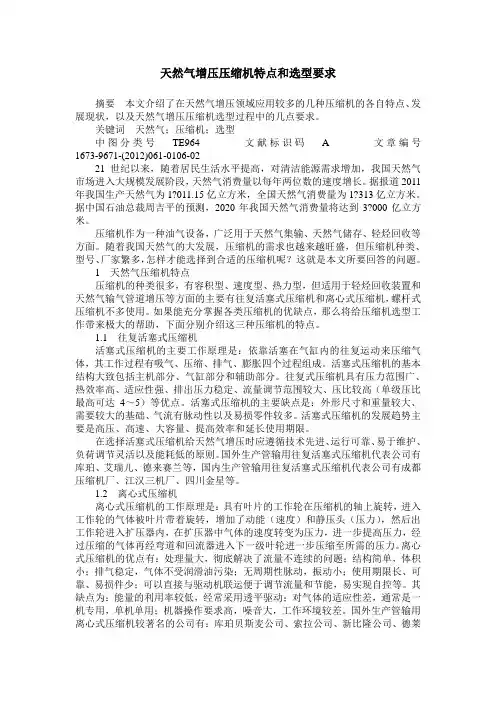

天然气增压压缩机特点和选型要求摘要本文介绍了在天然气增压领域应用较多的几种压缩机的各自特点、发展现状，以及天然气增压压缩机选型过程中的几点要求。
