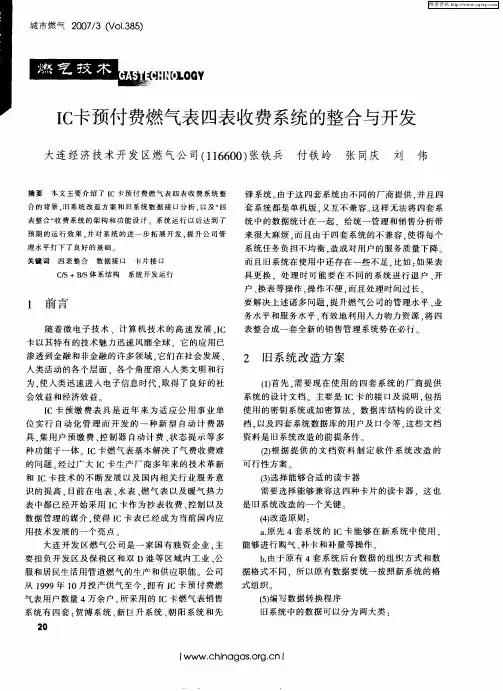

IC卡预付费燃气表四表收费系统的整合与开发

预付费IC卡燃气表得失谈一、IC卡燃气表的发展1 、预付费技术的提出随着城市燃气事业的发展以及人民生活水平的提高，燃气居民用户迅猛增加，燃气公司抄表收费的矛盾日益突出，传统的抄表收费模式的弊端日益成为燃气公司改善效益、提高管理水平的障碍；对燃气公司来说：入户难、抄表难，抄表人员的不断增加带来了经营成本的提高；收费难，经常发生与用户的纠纷等成为经营管理上的难题。

对燃气用户而言：要按预约时间在家等候，还要遭受抄表人员的打扰；用气的透明度与自由性不够，缴费方式单一等问题也日益突出。

由于上述的种种因素，供气和用气双方都在寻求一种新的收费方式，能同时兼顾用户与燃气管理部门的诸多利益，做到既能简化操作程序，方便用户，提高人民群众的生活质量，也减轻企业负担，降低企业的经济成本。

在这种共同的期待下，IC卡预付费燃气表技术由于满足了两方面的共同需求，因而一出现，就受到了燃气公司与用户的欢迎。

2、IC卡燃气表的发展在上世纪八十年代，随着微电子技术的发展，新型电子载体相继面世，首先出现了磁卡式记忆卡，但九十年代初，因磁卡的信息容量小，容易被复制等原因而逐渐被IC卡式所取代。

IC卡，又称集成电路卡，它将一个集成电路芯片镶嵌于塑料基片中，封装成卡的形式，其外型与覆盖磁条的磁卡相似，其信息容量大，不易复制，防伪功能强，它将微电子技术和计算机结合在一起，大大提高了人民生活和工作现代化程度，IC卡取代磁卡，原来的磁卡式表也随之被1C卡式表所替代。

预付费IC卡燃气表是一种利用现代微电子技术、现代传感器技术、智能IC卡技术对用气量进行计量并进行用气数据传递及结算交易的新型燃气表。

它是在传统膜式燃气表的基础上，增加了电子控制器、阀门及计数脉冲采样这三部分组成，具有付费功能的计量装置。

由于IC卡燃气表实现了先交费后用气，解决了燃气公司收费难的一大问题，同时根除了抄表预约、抄表难的困扰，降低了经营成本，提高了燃气公司的管理水平和办事效率，加速了资金的流通周转，同时也保证了用户用气的安全性和合理性，增强了透明度。

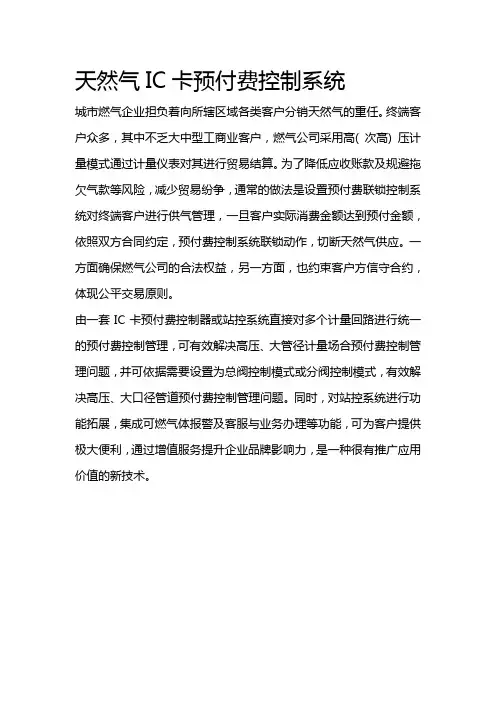

天然气IC卡预付费控制系统
城市燃气企业担负着向所辖区域各类客户分销天然气的重任。

终端客户众多，其中不乏大中型工商业客户，燃气公司采用高( 次高) 压计量模式通过计量仪表对其进行贸易结算。

为了降低应收账款及规避拖欠气款等风险，减少贸易纷争，通常的做法是设置预付费联锁控制系统对终端客户进行供气管理，一旦客户实际消费金额达到预付金额，依照双方合同约定，预付费控制系统联锁动作，切断天然气供应。

一方面确保燃气公司的合法权益，另一方面，也约束客户方信守合约，体现公平交易原则。

由一套IC卡预付费控制器或站控系统直接对多个计量回路进行统一的预付费控制管理，可有效解决高压、大管径计量场合预付费控制管理问题，并可依据需要设置为总阀控制模式或分阀控制模式，有效解决高压、大口径管道预付费控制管理问题。

同时，对站控系统进行功能拓展，集成可燃气体报警及客服与业务办理等功能，可为客户提供极大便利，通过增值服务提升企业品牌影响力，是一种很有推广应用价值的新技术。

浅谈“四表合一”采集方案的设计与应用现在水、电、气、暖行业的管理都自成体系，四个系统各自根据各自行业的特点和管理模式开展工作，无法资源共享，形成信息孤岛。

目前四个行业的抄表系统也都是各自进行，需要在同一个小区内建设、运维各自的抄表系统，既浪费资源、增加成本，又容易引起相互间的干扰，产生混乱。

“四表合一”是指水表、电表、燃气表、热表的数据集中在电表采集系统中反映，利用电力远程采集终端和通信通道，结合智能电能表和用电信息采集系统的优势特点，将智能水表、智能燃气表、智能热力表的数据进行整合，实现四种行业计量表的集中抄表。

仪表数据通过集中器和电力通信通道传输到用电信息采集系统，可在同一平台上进行电、水、气、热信息数据的查询，实现跨行业信息资源的共享。

标签：四表合一；采集；住宅；通信1 引言目前国内各地居民水、热、气、电的使用推行一户一表的政策，但这四表分属不同行业管理，各自运营，各自進行抄表结算。

济南地区电表一般集中安装在户表间，采用集中器进行数据远程采集；水表和热表一般安装在楼道的管道井内，气表一般安装在室内，水、气、热抄表尚未全部完成自动化采集，多借助手持掌机实现本地数据采集，不确定因素较多使抄表员工作难度增大，效率降低，采集质量下降，用户体验降低。

为此，供电公司工作人员将电表的远程采集技术应用到小区配套住宅的水、气、热抄表中，有效的实现优质资源的合理利用，减少人力、物力不必要的浪费。

2 四表合一采集技术方案组成“四表合一”是指水表、电表、燃气表、热表的数据集中在电表采集系统中反映，利用电力远程采集终端和通信通道，结合智能电能表和用电信息采集系统的优势特点，将智能水表、智能燃气表、智能热力表的数据进行整合，实现四种行业计量表的集中抄表。

其主要技术方案包括了通信信道建设和用电信息采集系统建设。

2.1 通信信道设计目前四表合一常采用的通信技术主要有M-BUS总线、RS-485、微功率无线、无线公网、电力线载波等。

IC卡预付费电能表系统解决方案一系统简介IC卡预付费系统是一个智能的综合能源管理系统，"先买电，后用电"，彻底打破传统能源管理模式。

IC卡预付费系统针对不少地区收费难，电费欠账、赖账多的情况，实行预付费管理。

"先买，后用"，欠费关阀，颠覆传统"先供给，后收费"的能源管理模式，引领现代能源管理改革新潮。

购电充值、扦卡、查询，IC卡技术，一扦即可，轻松搞定，使得收费从过去的繁琐人工抄表，手工计价转变为用户持卡购电，实现了电费收缴管理过程的自动化。

非接触式射频卡表，克服了传统ＩＣ卡表易受外界攻击、干扰、易复制等致命弱点，具备了防攻击、防干扰、难破译复制、用户易操作、外形美观、精度高、体积小、重量轻、网络化等优点。

◆特点：通过售电软件可控制水、房租、气等其它收费工作。

二系统结构IC卡预付费系统由三部分组成（）：计量部分（预付费电表）、IC卡和计费中心（售电管理软件、售电管理计算机、写卡机和打印输出设备）组成。

系统以IC卡为中心，用户首先在计费中心向IC卡中存入电费，之后向电表扦卡即可将所交费用存入表计，当表中预存的电量即将用尽达到预设值时，预付费电表自动采取相应警告措施，提醒用户购电。

用户如不继续购电，预付费电表将断电，停止电力供应。

第一层（上层）：计费中心这一层位于用户指定的收费中心内，由售电管理软件、售电管理计算机、写卡机和打印输出设备组成，是售电管理人员与本系统直接交流的部分。

负责将IC卡中写入存入电量信息，同时将卡中传输上来的用户电量信息汇总、整理后加以处理，提供给收费系统、用电管理系统使用，能自动计算电费，生成报表，如与银行微机系统联网，可实现电费银行自动划拨。

第二层（中间层）：IC卡 IC卡是数据传输媒介。

是购买电与使用电的桥梁。

1、IC卡在向电表中导入所存费用的同时，也会读取电表中所存用户使用电的数据，并存储在卡中。

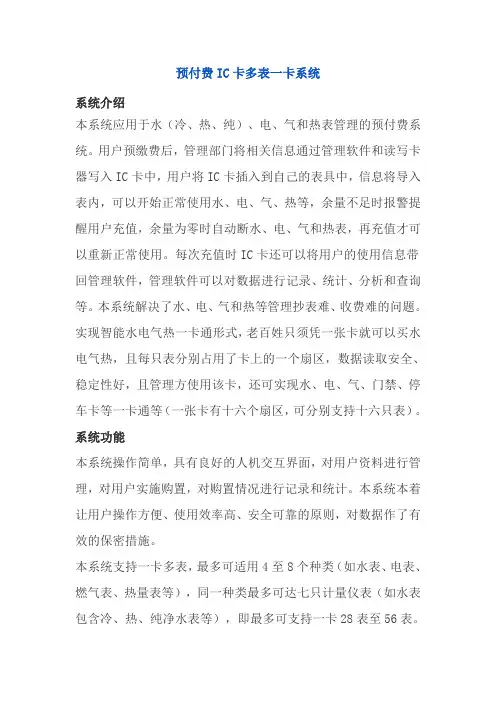

预付费IC卡多表一卡系统系统介绍本系统应用于水（冷、热、纯）、电、气和热表管理的预付费系统。

用户预缴费后，管理部门将相关信息通过管理软件和读写卡器写入IC卡中，用户将IC卡插入到自己的表具中，信息将导入表内，可以开始正常使用水、电、气、热等，余量不足时报警提醒用户充值，余量为零时自动断水、电、气和热表，再充值才可以重新正常使用。

每次充值时IC卡还可以将用户的使用信息带回管理软件，管理软件可以对数据进行记录、统计、分析和查询等。

本系统解决了水、电、气和热等管理抄表难、收费难的问题。

实现智能水电气热一卡通形式，老百姓只须凭一张卡就可以买水电气热，且每只表分别占用了卡上的一个扇区，数据读取安全、稳定性好，且管理方使用该卡，还可实现水、电、气、门禁、停车卡等一卡通等（一张卡有十六个扇区，可分别支持十六只表）。

系统功能本系统操作简单，具有良好的人机交互界面，对用户资料进行管理，对用户实施购置，对购置情况进行记录和统计。

本系统本着让用户操作方便、使用效率高、安全可靠的原则，对数据作了有效的保密措施。

本系统支持一卡多表，最多可适用4至8个种类（如水表、电表、燃气表、热量表等），同一种类最多可达七只计量仪表（如水表包含冷、热、纯净水表等），即最多可支持一卡28表至56表。

应用本系统适合自来水公司、房地产公司、物业管理部门等水管理部门，相对旧式的人工抄表、收费的方式，着重解决了收费难的问题，同时实现了自动抄表、自动结算、自动统计分析等功能。

具体的应用方案可以根据不同的使用环境及要求灵活选择，分为单机版和网络版两类。

单机版系统特点本方案只须一台PC，数据库和操作软件都安装在同一台PC机上，适用于管理范围相对较集中，参与的管理人员比较少，管理项目相对简洁的应用。

单机版适用于单一的小区物业管理部门等。

网络版系统特点本方案用多台PC安装管理软件，其中一台充当服务器，各个计算机之间通过局域网连接。

适用于参与的管理人员比较多，管理项目相对复杂的应用。

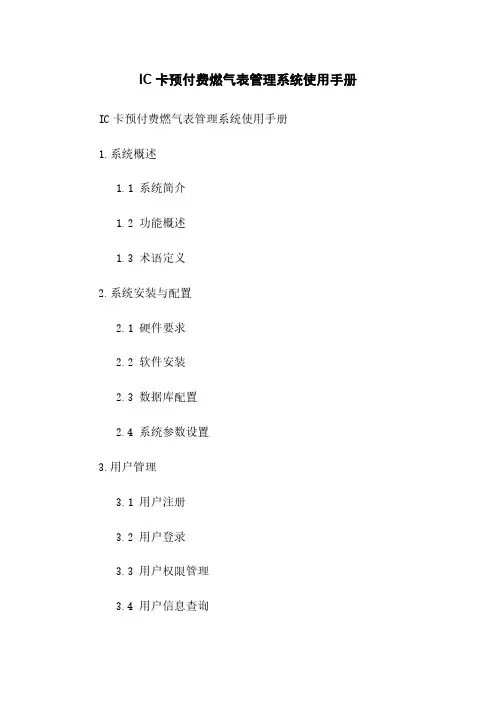

IC卡预付费燃气表管理系统使用手册IC卡预付费燃气表管理系统使用手册1.系统概述1.1 系统简介1.2 功能概述1.3 术语定义2.系统安装与配置2.1 硬件要求2.2 软件安装2.3 数据库配置2.4 系统参数设置3.用户管理3.1 用户注册3.2 用户登录3.3 用户权限管理3.4 用户信息查询4.IC卡管理4.1 IC卡发行与回收 4.2 IC卡充值与消费 4.3 IC卡余额查询4.4 IC卡挂失与解挂4.5 IC卡信息修改5.燃气表管理5.1 燃气表安装与绑定 5.2 燃气表数据读取 5.3 燃气表数据5.4 燃气表异常报警5.5 燃气表信息查询6.数据统计与分析6.1 充值与消费统计 6.2 用户使用情况统计6.3 燃气表数据分析7.系统维护与更新7.1 数据备份与恢复7.2 系统日志管理7.3 系统更新与升级8.常见问题解答8.1 IC卡使用问题解答8.2 燃气表使用问题解答8.3 系统使用问题解答9.反馈与支持9.1 反馈渠道9.2 技术支持附件：1.数据库配置文件示例2.IC卡充值与消费流程图法律名词及注释：1.IC卡：指集成电路卡，是一种具有存储、处理和通信等功能的智能卡。

2.预付费燃气表：使用IC卡进行充值交费的燃气表，用户预先购买燃气费用并存储在IC卡中，通过燃气表进行消费。

3.用户注册：用户首次使用系统需要进行注册，包括提供个人信息、选择账号密码等步骤。

4.用户登录：已注册的用户通过账号密码登录系统，进行使用和管理操作。

5.IC卡发行与回收：系统管理员负责对IC卡进行发行和回收，并与用户进行绑定。

6.IC卡充值与消费：用户使用银行卡等途径向IC卡进行充值，通过燃气表进行消费，消费金额从IC卡余额中扣除。

7.IC卡余额查询：用户可以通过系统查询IC卡的余额情况。

8.IC卡挂失与解挂：用户遗失IC卡或怀疑IC卡被盗，可以进行挂失，挂失后IC卡无法进行消费操作，解挂后恢复可用。

简述IC卡燃气表的现状及发展趋势IC卡燃气表是2000年左右发展起来的智能型燃气表，它以膜式燃气表为基表，附加电子控制部分，具有预付费及相应运营管理的功能。

IC卡燃气表的应用，解决了燃气公司抄表难、收费难的困扰，受到燃气公司高度重视，发展势头迅猛，目前已经形成规模化的应用。

然而，随着社会的进步和发展，尤其是能源节约型社会的提出，天然气价格的不断上涨及IC卡燃气表在使用中出现的一些技术瓶颈、管理问题，也给IC卡燃气表的应用和燃气企业带来一定的压力，从而在一定程度上制约了IC卡燃气表的发展。

背景随着社会生活环境的改善和人民生活水平的不断提高，传统的人工抄表收费方式的弊端越来越突出，具体表现在：·人户难。

抄表员上门查抄时，经常会出现因楼道防盗设施而无法人户，或困家中无人而无法查抄等问题；此外，入室查抄燃气表在一定程度上造成了扰民问题。

·收费闲难。

用户交费不及时甚至恶意欠费，严重影响了燃气企业的经营和发展。

·人工成本高，管理效率低。

完整的工作流程首先需要抄表员入户抄表后回去录入数据；然后将数据递交银行；待用户交完费用后，还需要完成核单、销账等工作。

繁琐的程序不但增加了人工成本,,也大大降低了管理的效率。

随着城镇化进程的推进，燃气管道在逐步实现全面覆盖，管道燃气用户数量也在逐年增加。

为了降低抄表员的工作强度，改变定期入户抄表收费的落后方式，解决抄见表困难，资金不易及时回笼等难题，IC卡燃气表应运而生。

IC卡燃气表的优势表现在：·避免了上门抄表难，收费难的问题。

·采用先付费后使用的方式，对节能降耗起到促进作用。

·安装简单方便。

·IC卡燃气收费系统的应用也促进了燃气企业信息化管理水平的提高。

IC卡燃气表的推广应用在根本上解决了燃气收费难的同时，彻底改变了上门抄表的收费方式，兼顾了企业和用户的利益，是一种比较适合当下社会的收费方式。

发展现状燃气表包括机械膜式燃气表、智能燃气表，其中智能燃气表又可分为IC卡燃气表和远传燃气表。

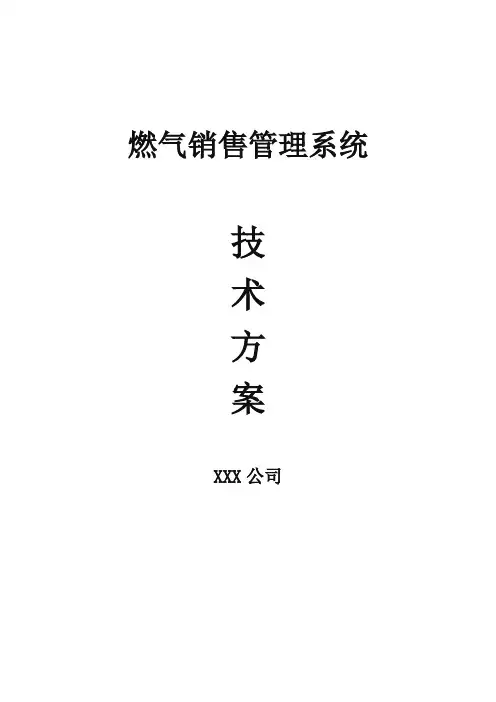

燃气销售管理系统技术方案XXX公司目录一、项目背景 (3)二、系统现状 (3)三、系统总体设计 (4)3.1概述 (4)3.2 设计目标 (4)3.3 设计原则 (5)3.4 系统总体结构 (6)3.5系统运行环境 (7)四、系统功能设计 (8)4.1 业务处理 (8)4.2 数据查询 (8)4.3 统计报表 (9)4.4 数据维护 (9)4.5 系统管理 (9)4.6 系统帮助 (9)五、系统安全性设计 (10)5. 1网络的安全性 (10)5.2系统容错、纠错处理 (13)5.3数据备份与恢复策略 (13)5.4应用程序的安全设计 (14)一、项目背景燃气作为国民经济的基础和关键行业，在日常生产和生活中起着不可替代的重要作用。

随着燃气事业的高速发展，燃气营销由以生产供应为中心阶段进入以消费者为中心阶段。

提供良好的服务，是以消费者为中心最为直接的体现，也是企业扩展市场、提高市场竞争力必不可少的条件。

目前XXX燃气有限公司在线运行着多个厂家的IC卡燃气表，与之相配套的有各自独立的燃气销售管理系统，普通表的抄表收费还使用EXCEL，基本上还处于手工管理，这样不仅造成公司资源的浪费，更不利于公司的发展和统一的管理。

对用户没有统一的管理和服务平台。

为了进一步提升燃气公司的运营管理水平，提高企业市场竞争能力，整合现有的IC卡和手工抄表的燃气销售管理系统，并形成统一的销售平台、统一的管理平台和统一的服务平台，势在必行、刻不容缓。

二、系统现状公司现运行着多家的售气管理系统，手抄表用EXCEL进行收费管理，各个系统相互独立，互不相容。

这样不仅造成了硬件设备的浪费，也为企业的管理和用户服务带来了不便。

为了保证新系统投入运行后能够使现有的用户用气不受影响，必须考虑如何将现有多套独立的系统融合到新系统中。

整合后的系统能够同时支持各个生产厂家的IC 卡表，系统自动识别无需人工干预；将手抄表的收费管理纳入新系统中，对现有的用户和新发展的用户统一处理，不受影响。

“水电气热”四表合一抄收系统建设与应用摘要：水、气、热行业与电力行业的服务对象、渠道和手段等方面具有高度相似性。

探索试点公共服务行业集中抄收模式，实现“一张卡、一张票、一次交费”的一站式服务，是提高公用事业服务能力，实施便民、惠民、利民的重要举措。

一、建设背景水、电、气、热均为必不可少的公共服务能源产品，能源计量数据采集已成为政府实施能源监管的紧迫需求。

“水电气热”四表合一抄收系统（以下简称四表合一抄收系统）可以方便快捷的对能源进行计量收费，因此开展“水电气热”四表合一抄收系统建设，实现计量在线监测，实现漏水、漏气预警及用量提醒等功能，可以有效提升水气热行业阶梯计价和精益管理。

二、建设内容建设范围：其中系统应用范围：国网山西省电力公司，业务范围：包括档案管理、联合抄表、账单合并与发布、联合收费、清分结算等。

开发模块：在完成系统设计基础上，完成档案管理（包含档案初始化及关联、档案变更管理、采集终端安装及调试、客户档案视图管理4个二级模块）、联合抄表（包含抄表分组、抄表计划管理、抄表数据准备等9个二级模块）、账单合并及发布（包含账单管理、账单发布2个二级模块）、清分结算（包含对账管理、费用清分、支付结算、手续费结算4个二级模块）、联合收费5个一级功能模块的开发工作。

详见下图：集成工作：完成与用电信息采集系统、营销业务应用系统、一体化交费平台、水气热公用事业业务系统、电E宝手机客户端的集成开发工作。

三、实施管理模式进度管理：制定工作计划、进度跟踪管控（包括进度报告、进度偏差分析、进度变更）。

质量管理：制定质量保证计划、质量管理的组织保障、质量保证（包括统一文档模板、审查工作成果、验证检查系统）。

沟通管理：邮件沟通机制、周报机制、周例会机制、专项会议机制、联络机制。

四、部署应用1.部署方式：四表合一抄收系统为B/S结构应用，采用省公司二级部署方式，系统通过公司信息内网与其它业务系统进行集成，通过公司信息外网与水、气、热公司业务相关系统进行集成。

第35卷第2期2004年4月东　北　农　业　大　学　学　报Journal of Northeast Agr icultural Un iversity35(2):129～134Apr il2004文章编号　1005-9369(2004)02-0184-03智能I C卡预付费燃气表的电控系统设计于秀丽1,欧阳斌林1,宋锡强2(1.东北农业大学农业工程学院　黑龙江　哈尔滨　150030;21杭州市科瑞特仪器仪表公司　310028)摘要:设计了一种以P I C系列单片机为核心的智能I C卡燃气表的电控系统。

并介绍了该系统的控制原理、硬件电路的构成及其实际应用情况。

关　键　词:P I C单片机;燃气表;I C卡中图分类号:TB115;TM93 文献标识码A 近十几年来,随着我国经济的发展,城市的基本建设规模日益扩大,特别是高层建筑和高级住宅亦越来越多,公共福利事业——城市燃气化工程也出现了新的变化。

即对燃气的计量、收费和管理提出了更高的要求。

过去的入户查表收费管理模式与现代经济的发展、基本建设和市场经济很不适应,并且旧的管理模式最大缺点是投入较多的人力、物力,管理成本高,又不安全。

因此,设计了智能I C卡预付费燃气表装置,是解决上述问题的有效方法。

1　智能I C卡预付费燃气表的工作原理 智能I C〔1〕卡预付费燃气表是将传统的燃气表的机芯和高水平的测控电路集成在一个整体的表壳内,既保持了机械表的计量精度,又具备了表运行状态的自动化管理功能,由于是在现有燃气表的基础上改进,因此较为经济。

智能I C卡预付费燃气表采用现有的机械式燃气表的计量结构,在计数器第二位字轮中内置一块磁钢,计数架上、下端各置一干簧管,把燃气表的气流量转换为脉冲信号,将脉冲信号作为单片机的输入,用来计算气流量。

燃气表的用户首先到煤气公司计算机管理中心进行开户,交费购气后,把存储燃气量的I C卡插入用户燃气表中,单片机控制系统读取气量后,打开机电阀允许用户用气。

预付费型IC卡燃气表利弊之我见
桂宾
【期刊名称】《城市燃气》
【年(卷),期】2009(000)011
【摘要】本文对燃气用IC卡燃气表的发展过程进行了介绍,分析了IC卡燃气表技术缺陷及市场应用风险,并且对IC卡燃气表的发展进行了展望.
【总页数】4页(P13-16)
【作者】桂宾
【作者单位】郑州燃气股份有限公司天然气销售分公司第五营业所,450000【正文语种】中文
【相关文献】
1.智能IC卡预付费燃气表的电控系统设计 [J], 于秀丽;欧阳斌林;宋锡强
2.IC卡预付费燃气表四表收费系统的整合与开发 [J], 张铁兵;付铁岭;张同庆;刘伟
3.IC卡燃气表预付费系统的研究 [J], 李锴
4.IC卡预付费燃气表收费系统的整合与开发 [J], 张艳平;王香玲
5.IC卡预付费燃气表收费系统的整合与开发 [J], 张艳平;王香玲
因版权原因，仅展示原文概要，查看原文内容请购买。
