330变电站110kV间隔扩建施工方案

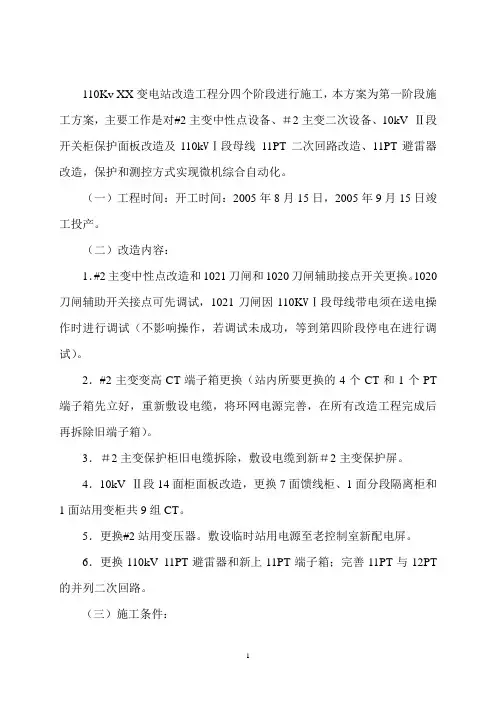

110Kv XX变电站改造工程分四个阶段进行施工，本方案为第一阶段施工方案，主要工作是对#2主变中性点设备、＃2主变二次设备、10kVⅡ段开关柜保护面板改造及110k VⅠ段母线11PT二次回路改造、11PT避雷器改造，保护和测控方式实现微机综合自动化。

（一）工程时间：开工时间：2005年8月15日，2005年9月15日竣工投产。

（二）改造内容：1．#2主变中性点改造和1021刀闸和1020刀闸辅助接点开关更换。

1020刀闸辅助开关接点可先调试，1021刀闸因110K VⅠ段母线带电须在送电操作时进行调试（不影响操作，若调试未成功，等到第四阶段停电在进行调试）。

2．#2主变变高CT端子箱更换（站内所要更换的4个CT和1个PT 端子箱先立好，重新敷设电缆，将环网电源完善，在所有改造工程完成后再拆除旧端子箱）。

3．＃2主变保护柜旧电缆拆除，敷设电缆到新＃2主变保护屏。

4．10kVⅡ段14面柜面板改造，更换7面馈线柜、1面分段隔离柜和1面站用变柜共9组CT。

5．更换#2站用变压器。

敷设临时站用电源至老控制室新配电屏。

6．更换110kV 11PT避雷器和新上11PT端子箱；完善11PT与12PT 的并列二次回路。

（三）施工条件：#2主变及10kVⅡ段母线转为检修状态（在1021刀闸开关侧接临时地线一组，在10k VⅠ、Ⅱ段分段隔离5001刀闸靠500开关侧接临时地线一组）。

10kVⅠ、Ⅱ母线分段隔离开关1112始终保持在合闸状态，#1、#3站用变分别供电老、新电气综合楼。

（四）施工时间安排：（一）#2主变中性点设备、刀闸辅助接点改造一、简述本站目前运行方式为#2主变热备用，10kVⅡ段母线上所有设备处于备用，其他设备处于运行状态。

本次改造更换中性点的隔离刀、避雷器、放电间隙及零序CT，其中中性点隔离刀采用电动操作机构；1021刀闸和1020刀闸辅助开关更换。

二、施工时间及条件时间：2005年8月16日~8月19日条件：#2主变转为检修状态（切开102、502开关，拉开1021、1020、5022刀闸，在1021、5022刀闸靠#2主变侧各挂临时接地线一组）。

33 0kV巩昌变电站llOkV间隔扩建三措一案批准:审核:编制:2015年6月23日专业资料word目录一、工作任务.......................................................... (1)丄•危险点预控与措施（见附件1）........................................................................................................................ . (11)二、组织措施.......................................................... (2)丄•现场勘查记录（见附件2）........................................................................................................................14三、安全措14 (2)丄•现场安全措施布置（见附件3） ...................................................................................................................... . (26)2•安全技术交底（见附件4） ...................................................................................................................... .. (26)专业资料word四、技术措施..........................................................• • • • 6「现场应遵循及执行的技术标准及规（见附件5） (27)4・3 土建施工要求.......................................................... . (6)4.4电气安装施工要求.......................................................... (8)五、施工方案...........................・・10丄•工作前准备（见附件6） ........................................................ (28)2 •施工工序表（见附件7） ........................................................ .. (30)专业资料word专业资料word一、工作任务1.工程概况该工程为巩昌330kV变电站110RV间隔扩建（渭源牵、渭源）工程，包括土建部分和电气设备安装部分。

2023年最新-330kV输电线路施工组织措施及施工方案一、引言本文档旨在提供2023年最新的330kV输电线路施工组织措施及施工方案。

通过适当的组织措施和详细的施工方案，确保施工过程安全、高效、顺利进行。

二、施工组织措施为了确保施工期间的安全和顺利进行，以下是330kV输电线路施工组织措施的主要内容：1. 项目管理机构的建立：成立专门的项目管理机构，负责整个施工过程的规划、协调和监督。

2. 施工团队的组建：根据施工需要，组建合适的施工队伍，并确保队伍的技术实力和素质。

3. 施工进度计划：编制详细的施工进度计划，明确每个施工阶段的时间节点和任务分工，以保证准时完成工程。

4. 安全管理措施：制定全面的安全管理措施，包括施工现场的安全标志、安全宣传教育、安全检查等，确保施工期间的安全性。

5. 质量管理措施：建立有效的质量管理体系，包括施工过程中的质量检查、验收标准等，以保证施工质量。

6. 物资采购和供应保障：根据施工需要，合理采购和储备必须的物资，并确保物资的及时供应。

三、施工方案为了对330kV输电线路的施工进行有效规划和实施，以下是施工方案的主要内容：1. 前期准备工作：包括土地征用、勘察设计、施工图审查、环境评估等前期准备工作，确保施工前的准备工作充分、合理。

2. 施工工艺流程：根据输电线路的具体情况和技术要求，制定详细的施工工艺流程，包括施工顺序、作业方法和技术标准等。

3. 施工设备和材料：选择适当的施工设备和材料，确保施工过程的顺利进行以及施工质量的达标。

4. 施工质量控制：采取必要的质量控制措施，如定期检查、抽样检测等，确保施工质量符合相关标准和要求。

5. 安全防护措施：制定详细的安全防护措施，包括施工现场的安全设施、人员防护措施等，确保施工期间的安全性。

6. 施工验收与移交：根据施工合同要求，进行施工验收和移交工作，确保工程的正式交付使用。

四、结论本文档提供了2023年最新的330kV输电线路施工组织措施及施工方案。

目录1、工程概况及施工部署 12、项目组织机构 23、主要施工方法 34、施工进度计划及保证措施 105、质量保证措施 136、施工设备及人员计划 157、安全工作要点 18一、工程概况及施工部署1、工程概况卡鲁姆比拉变电站位于卡鲁姆比拉矿区内的丛林中，主要工作内容包括：建设330千伏出线3回,主变压器3台、控制保护、通信设备及变电站的所有土建部分，由于站区位置较偏僻，道路也不好，将对以后的设备及材料运输带来不小的困难；卢姆瓦纳变电站为一矿区内现有变电站，需扩建一个330千伏线路间隔及相应设施，工作量虽不大，但由于该变电站位于卢姆瓦纳矿区内，该矿区为正在运营的矿区，进出矿区管理非常严格，将来施工时可能面临各项手续繁多的问题。

2、施工部署施工部署的总体原则是：选派优秀的管理团队、技术娴熟的技术队伍，尽可能的利用当地的人力及材料等资源，通过合理科学的管理和组织，确保项目工期及质量。

●施工大临离变电站应尽可能近，以方便组织施工。

但应避免与当地村庄过近，以免影响当地居民的正常生活。

●施工大临应规划好包括饮用水及施工用水，电力及通讯等必要设施。

●选定的生活区位置及配备的设施应符合当地法律要求。

生活大临采用活动板房及临时帐篷等。

●道路如需拓宽，应按当地要求做好相应标识。

施工用办公室应能满足现场施工及调试的需要，包括土工试验室及电气试验室及仓库；生活区除了考虑中方人员的住所，还应为当地员工提供食堂、澡堂及一定数量的休息场所，以方便组织施工。

具体建筑面积见下表：二、项目组织机构项目经理是施工生产全过程的组织者、指挥者和全权责任者，协调各部门之间的关系，做好人力、物力和机械设备的供应工作，及时解决施工中出现的问题。

总工程师负责项目实施过程中的施工技术管理、安全、质量管理，编制施工组织设计和各种施工技术措施，解决施工中出现的技术难题，定期检查安全和质量，组织中间验收和竣工验收检查工作。

副经理主要负责现场施工组织、生产管理、进度控制及设备调配、使用、维护管理等，其对施工进度负有直接责任，对施工安全负直接责任，还负责安全及保卫工作。

变电站新间隔扩建典型安措布置一、新间隔扩建的停电原则 (2)二、新间隔扩建的安措布置原则 (2)（一）、220kV间隔扩建安措布置 (2)1. 第一阶段：基建阶段 (2)2. 第二阶段：停正母 (4)3. 第三阶段：停副母 (5)4. 第四阶段：母差保护接入、停正母 (6)（二）、35kV间隔扩建安措布置 (6)1. 第一阶段：基建阶段 (6)2. 第二阶段：拼柜，停役相应母线 (6)3. 第三阶段：母线搭接，母差保护接入 (7)一、新间隔扩建的停电原则根据宁电会纪字〔2017〕29号文《110千伏和220千伏间隔扩建工程闸刀电气回路施工和验收相关事宜协调会议纪要》的规定，110千伏间隔扩建工程原则上采用“3+1”模式，即110千伏付母在工程中后段停“三天”电，110千伏正母投产启动日停“一天”电。

220千伏间隔扩建工程原则上采用“1+3+1”的停电方式，即220千伏正母在工程前期、投产启动日分别停“一天”电，220千伏付母在工程中后段停“三天”电。

其中220千伏正母第一次停电为配合正母闸刀吊装，第二次停电为正母闸刀与母线引流线搭接。

220千伏副母停电是为了副母闸刀安装调试以及副母闸刀两侧连接导线搭接（与正母闸刀连接导线，与开关连接导线）。

110千伏正母只需停电一次，是因为110kV正母闸刀吊装可不使用大型吊机，不需母线陪停。

对于35kV间隔扩建，一般需母线停电两次，第一次是新柜拼柜，第二次是母线搭接并启动。

二、新间隔扩建的安措布置原则从上面可以看出220kV、110kV间隔扩建其实差异不大，只是110kV间隔少了一次停正母线，安措布置可参考220kV间隔扩建。

35kV一般为开关柜设备，其安措布置稍有不同，以下分开讨论。

（一）、220kV间隔扩建安措布置1. 第一阶段：基建阶段不需停电，此阶段可以使用二种工作票。

一次场地需做固定围栏将基建间隔与运行间隔进行隔离。

在正、副母线下方应放置“上方带电”标识牌。
