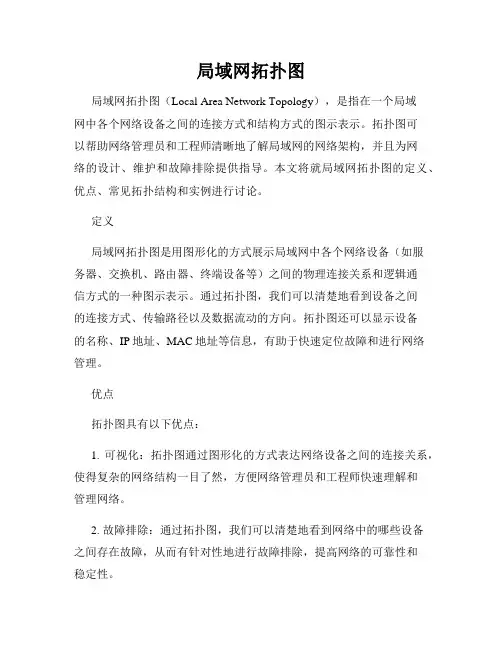

局域网拓扑图局域网拓扑图(Local Area Network Topology),是指在一个局域网中各个网络设备之间的连接方式和结构方式的图示表示。
拓扑图可以帮助网络管理员和工程师清晰地了解局域网的网络架构,并且为网络的设计、维护和故障排除提供指导。
本文将就局域网拓扑图的定义、优点、常见拓扑结构和实例进行讨论。
定义局域网拓扑图是用图形化的方式展示局域网中各个网络设备(如服务器、交换机、路由器、终端设备等)之间的物理连接关系和逻辑通信方式的一种图示表示。
通过拓扑图,我们可以清楚地看到设备之间的连接方式、传输路径以及数据流动的方向。
拓扑图还可以显示设备的名称、IP地址、MAC地址等信息,有助于快速定位故障和进行网络管理。
优点拓扑图具有以下优点:1. 可视化:拓扑图通过图形化的方式表达网络设备之间的连接关系,使得复杂的网络结构一目了然,方便网络管理员和工程师快速理解和管理网络。
2. 故障排除:通过拓扑图,我们可以清楚地看到网络中的哪些设备之间存在故障,从而有针对性地进行故障排除,提高网络的可靠性和稳定性。
3. 规划设计:在局域网升级或者新建网络时,拓扑图可以帮助规划和设计整个网络架构,包括设备的布局、选型以及连接方式等,提高网络的可扩展性和性能。
4. 安全性:拓扑图可以帮助管理员和工程师识别潜在的安全隐患,比如网络中可能存在的盲区、冗余路径等,从而采取相应措施提高网络的安全性。
常见拓扑结构局域网拓扑图常见的结构包括星型拓扑、总线型拓扑、环型拓扑和混合型拓扑等。
星型拓扑是最常见的拓扑结构之一,将所有的终端设备都连接到一个中心设备(如交换机或者集线器)上。
这样做的好处是易于管理和故障排除,但是如果中心设备发生故障,整个网络将受到影响。
总线型拓扑是将所有的终端设备都连接到一条主干线上,所有设备共享同一条传输介质。
这种结构简单易部署,但是如果主干线发生故障,整个网络将瘫痪。
环型拓扑是将所有的终端设备按照顺序连接成一个环状结构,每个设备都连接两台相邻设备。

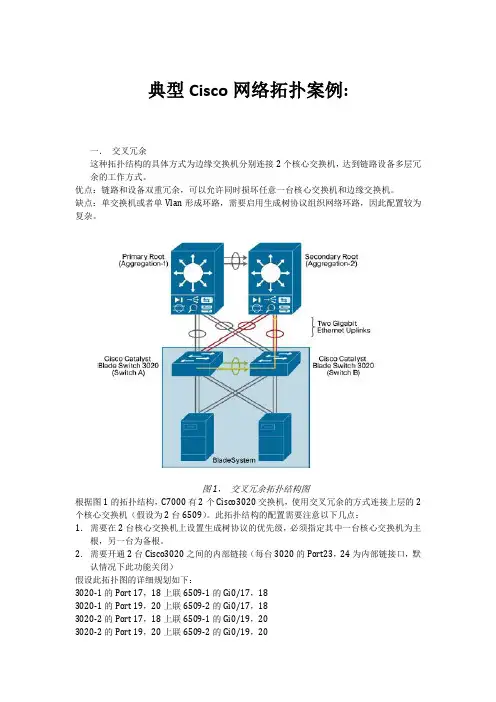

典型Cisco网络拓扑案例:一.交叉冗余这种拓扑结构的具体方式为边缘交换机分别连接2个核心交换机,达到链路设备多层冗余的工作方式。
优点:链路和设备双重冗余,可以允许同时损坏任意一台核心交换机和边缘交换机。
缺点:单交换机或者单Vlan形成环路,需要启用生成树协议组织网络环路,因此配置较为复杂。
图1,交叉冗余拓扑结构图根据图1的拓扑结构,C7000有2个Cisco3020交换机,使用交叉冗余的方式连接上层的2个核心交换机(假设为2台6509)。
此拓扑结构的配置需要注意以下几点:1.需要在2台核心交换机上设置生成树协议的优先级,必须指定其中一台核心交换机为主根,另一台为备根。
2.需要开通2台Cisco3020之间的内部链接(每台3020的Port23,24为内部链接口,默认情况下此功能关闭)假设此拓扑图的详细规划如下:3020-1的Port 17,18上联6509-1的Gi0/17,183020-1的Port 19,20上联6509-2的Gi0/17,183020-2的Port 17,18上联6509-1的Gi0/19,203020-2的Port 19,20上联6509-2的Gi0/19,20共有Vlan1,Vlan10,这2个Vlan的数据包需要传递到刀片服务器(需要802.1q封装协议)。
6509-1为Vlan1和Vlan10的主根,6509-2为Vlan1和Vlan10的备根。
详细配置步骤:(#之前的标示表示所需要配置此命令的交换机,比如6509-1就表示后面的命令需要在第一台6509上进行配置。
)6509-1#configure terminal #进入全局配置模式6509-1(config)#interface range gi0/17 - 18 #进入Gi0/17,18的配置菜单6509-1(config-if-range)#switchport mode trunk #配置Gi0/17,18的端口模式为trunk6509-1(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q6509-1(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan106509-1(config-if-range)#channel-group 1 mode active #配置Gi0/17,18的链路聚合,其模式为LACP-active6509-1(config-if-range)#end #结束Gi0/17,18的配置6509-1#configure terminal #进入全局配置模式6509-1(config)#interface range gi0/19 - 20 #进入Gi0/19,20的配置菜单6509-1(config-if-range)#switchport mode trunk #配置Gi0/19,20的端口模式为trunk 6509-1(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q6509-1(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan106509-1(config-if-range)#channel-group 2 mode active #配置Gi0/19,20的链路聚合,其模式为LACP-active6509-1(config-if-range)#end #结束Gi0/19,20的配置6509-1#configure terminal #进入全局配置模式6509-1(config)#spanning-tree vlan 1 root primary #配置6509-1为Vlan1的主根6509-1(config)#spanning-tree vlan vlan-10 root primary #配置6509-1为Vlan10的主根6509-1(config)#end #退出全局配置模式6509-1#copy running-config startup-config #保存以上配置6509-2#configure terminal #进入全局配置模式6509-2(config)#interface range gi0/17 - 18 #进入Gi0/17,18的配置菜单6509-2(config-if-range)#switchport mode trunk #配置Gi0/17,18的端口模式为trunk6509-2(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q6509-2(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan106509-2(config-if-range)#channel-group 1 mode active #配置Gi0/17,18的链路聚合,其模式为LACP-active6509-2(config-if-range)#end #结束Gi0/17,18的配置6509-2#configure terminal #进入全局配置模式6509-2(config)#interface range gi0/19 - 20 #进入Gi0/19,20的配置菜单6509-2(config-if-range)#switchport mode trunk #配置Gi0/19,20的端口模式为trunk 6509-2(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q6509-2(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan106509-2(config-if-range)#channel-group 2 mode active #配置Gi0/19,20的链路聚合,其模式为LACP-active6509-2(config-if-range)#end #结束Gi0/19,20的配置6509-2#configure terminal #进入全局配置模式6509-2(config)#spanning-tree vlan 1 root primary #配置6509-2为Vlan1的备根6509-2(config)#spanning-tree vlan vlan-10 root primary #配置6509-2为Vlan10的备根6509-2(config)#end#退出全局配置模式6509-2#copy running-config startup-config #保存以上配置3020-1#configure terminal #进入全局配置模式3020-1(config)#interface range gi0/17 - 18 #进入Gi0/17,18的配置菜单3020-1(config-if-range)#switchport mode trunk #配置Gi0/17,18的端口模式为trunk3020-1(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q3020-1(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan103020-1(config-if-range)#channel-group 1 mode active #配置Gi0/17,18的链路聚合,其模式为LACP-active3020-1(config-if-range)#end #结束Gi0/17,18的配置3020-1#configure terminal #进入全局配置模式3020-1(config)#interface range gi0/19 - 20 #进入Gi0/19,20的配置菜单3020-1(config-if-range)#switchport mode trunk #配置Gi0/19,20的端口模式为trunk3020-1(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q3020-1(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan103020-1(config-if-range)#channel-group 2 mode active #配置Gi0/19,20的链路聚合,其模式为LACP-active3020-1(config-if-range)#end #结束Gi0/19,20的配置3020-1#configure terminal #进入全局配置模式3020-1(config)# interface range gi0/23 - 124 #进入Gi0/23,24的配置菜单3020-1(config-if-range)#channel-group 3 mode active #配置Gi0/23,24的链路聚合,其模式为LACP-active3020-1(config-if-range)#media-type internal #打开Gi0/23,24的内部链接3020-1(config-if-range)#end #退出全局配置模式3020-1#configure terminal #进入全局配置模式3020-1(config)#vlan 1 #进入vlan1配置菜单3020-1(config-vlan)#remote-span #开启RSPAN3020-1(config-vlan)#end #退出全局配置模式3020-1#configure terminal #进入全局配置模式3020-1(config)#vlan 10 #进入vlan1配置菜单3020-1(config-vlan)#remote-span #开启RSPAN3020-1(config-vlan)#end #退出全局配置模式3020-1#copy running-config startup-config #保存以上配置3020-2#configure terminal #进入全局配置模式3020-2(config)#interface range gi0/17 - 18 #进入Gi0/17,18的配置菜单3020-2(config-if-range)#switchport mode trunk #配置Gi0/17,18的端口模式为trunk3020-2(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q3020-2(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan103020-2(config-if-range)#channel-group 1 mode active #配置Gi0/17,18的链路聚合,其模式为LACP-active3020-2(config-if-range)#end #结束Gi0/17,18的配置3020-2#configure terminal #进入全局配置模式3020-2(config)#interface range gi0/19 - 20 #进入Gi0/19,20的配置菜单3020-2(config-if-range)#switchport mode trunk #配置Gi0/19,20的端口模式为trunk3020-2(config-if-range)#switchport trunk encapsulation dot1q #配置trunk的封装模式为802.1q3020-2(config-if-range)#switchport trunk allowed vlan 1 , 10 #配置此trunk所允许的Vlan信息为Vlan1和Vlan103020-2(config-if-range)#channel-group 2 mode active #配置Gi0/19,20的链路聚合,其模式为LACP-active3020-2(config-if-range)#end #结束Gi0/19,20的配置3020-2#configure terminal #进入全局配置模式3020-2(config)# interface range gi0/23 - 124 #进入Gi0/23,24的配置菜单3020-2(config-if-range)#channel-group 3 mode active #配置Gi0/23,24的链路聚合,其模式为LACP-active3020-2(config-if-range)#media-type internal #打开Gi0/23,24的内部链接3020-2(config-if-range)#end #退出全局配置模式3020-2#configure terminal #进入全局配置模式3020-2(config)#vlan 1 #进入vlan1配置菜单3020-2(config-vlan)#remote-span #开启RSPAN3020-2(config-vlan)#end #退出全局配置模式3020-2#configure terminal #进入全局配置模式3020-2(config)#vlan 10 #进入vlan1配置菜单3020-2(config-vlan)#remote-span #开启RSPAN3020-2(config-vlan)#end #退出全局配置模式3020-2#copy running-config startup-config #保存以上配置至此,图1中所示的交换机层之间的配置全部完成,如果要再细化到C7000内部各刀片服务器所属的网卡划分可以使用”switchport access Vlan X”命令来执行。
