漏电保护器接线方式漏电保护器接线图：漏电保护器接线方法：1、根据不同的电气设备的供电方式选用不同的漏电保护器单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。

三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。

2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。

选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。

漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。

漏电保护器接线错误方式：1、用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。

如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。

如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作。

2、一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作。

3、装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。

例如，当电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电，由于电流没有经过漏电保护器，所以未起到漏电保护的作用。

4、单相负荷应尽可能均衡分配。

如果分配不均(如一相的线路偏长，设备集中)，则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。

5、被保护的线路(包括工作零线)应全部穿过零序电流互感器和漏电保护器的贯穿孔，不得用三极漏电保护器代替四极三相四极、漏电保护器。

新房装修时如何选择家用小型断路器及漏电开关?答：现代家居用电应按照明回路、电源插座回路、空调回路，分开布线，当其中一个回路（如插座回路）岀现故障时，其他回路仍可以正常供电。

插座回路须安装漏电保护装這，防止家用电器漏电造成人身电击事故。

1、住户配电箱总开关一般选择能同时断开相线和中性线的32/X-63A小型浙路器，带不带漏电均可。

2、照明回路一般选择10A-16A的小型断路器。

3、插座回路一般选择16-20A的漏电保护断路器。

4、空调回路中：1匹-4.2匹的空调回路一般选择16-25A的小型断路器；3匹-5匹的柜机需要25A-32A的小型断路器；10匹左右的中央空调就需要独立的2P40A左右的小型断路器。

5、采用双换或1P+N的断路器，当线路岀现短路或漏电故障时，即切断电源的相线和中性线，诵保人身安全及用电设备的安全。

注：以上选择仅供参考，每户的实际用电电器功率不一样，具体选择要按照电工设计为准。

如何根据家电的功率计算和选择空气开关？1 匹=735W=750W； 1.5匹=1.5 x 750W=1125W； 2匹=2 x750W=1500W； 2.5匹=2.5 x 750W=1875W计算方法以此类推。

例子仁3匹空调应该选择多少A的空气开关？（220V电压）3 x 750W=2250W x 3 （冲击电流）=6750W 一220V=30.68A~32A例子2: 5匹空调应该选择多少A的空气开关少（380V电压）5 x 750W二3750W X 3 （冲击电流）=X250Wm380V=29.6A = 32A （功率十电压二安培）注：空气幵关在额定负载时平均操作使用寿命20000次。

在已经了解渴电开关和空气开关的原理及功能的情况下，一般在为客户选配配电箱的过程中，应本看照明小、插座中、空调大的选配原則。

可根据客户的要求和装修个性的差异性，结合实际情况逬行灵活的配电方案。

断路器基础知识1＞小型断路器是什么？能接通.承载以及分断正希电路条件下的电流。

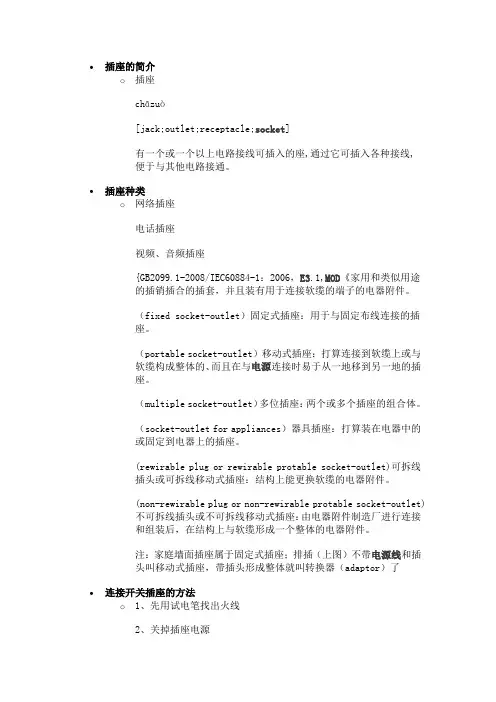

∙插座的简介o插座chāzuò[jack;outlet;receptacle;socket]有一个或一个以上电路接线可插入的座,通过它可插入各种接线,便于与其他电路接通。

∙插座种类o网络插座电话插座视频、音频插座{GB2099.1-2008/IEC60884-1：2006，E3.1,MOD《家用和类似用途的插销插合的插套，并且装有用于连接软缆的端子的电器附件。

（fixed socket-outlet）固定式插座：用于与固定布线连接的插座。

（portable socket-outlet）移动式插座：打算连接到软缆上或与软缆构成整体的、而且在与电源连接时易于从一地移到另一地的插座。

（multiple socket-outlet）多位插座：两个或多个插座的组合体。

（socket-outlet for appliances）器具插座：打算装在电器中的或固定到电器上的插座。

(rewirable plug or rewirable protable socket-outlet)可拆线插头或可拆线移动式插座：结构上能更换软缆的电器附件。

(non-rewirable plug or non-rewirable protable socket-outlet)不可拆线插头或不可拆线移动式插座：由电器附件制造厂进行连接和组装后，在结构上与软缆形成一个整体的电器附件。

注：家庭墙面插座属于固定式插座；排插（上图）不带电源线和插头叫移动式插座，带插头形成整体就叫转换器（adaptor）了∙连接开关插座的方法o1、先用试电笔找出火线2、关掉插座电源3、将火线接入开关2个孔中的一个，再从另一个孔中接出一根2.5MM2绝缘线接入下面的插座3个孔中的L孔内接牢。

4、找出零线直接接入插座3个孔中的N孔内接牢。

5、找出地线直接接入插座3个孔中的E孔内接牢。

注意：零、地线不能接错(一般面对插座左零右火上接地，否则插上用电设备，一开就会跳闸。

适用范围CFW15系列万能式断路器适用于交流50Hz，额定电流至4000A，额定工作电压至1140V(壳架等级 额定电流630A)或(壳架等级额定电流1600A 及以上)的配电网络中，用来分配电能和供电线路及电源设 备的过载、欠电压、短路保护之用。

壳架等级额定电流630A 的断路器也能在交流50Hz、380V 网络中 供作电动机的过载、欠电压和短路保护。

断路器在正常条件下作为线路的不频繁转换之用，壳架等级额定电流630A的断路器还具有抽屉式结 构和限流断路器，在正常条件下也可以作为电动机的不频繁起动之用。

限流断路器由于具有限流特性，特别适用于可能出现大短路电流的网络。

本产品符合GB14048.2、JB8590.1-1997标准。

主要技术参数◆ 本系列产品的额定绝缘电压等于相应的额定工作电压值。

◆ 断路器的基本参数见表1CFW15C-200、400、630 技术参数同CFW15-200、400、630，进线方式上进线 型号含义C F W □ 15 □ / □断路器壳架等级额定电流 抽屉式安装结构，用“C ”表示 设计序号限流型，用“X ”表示 万能式断路器 企业代号热电磁型电子型AC380V AC660V AC1140V AC380V AC660V AC1140V断路器壳架等级 极数 断路器 额定电流InA额定极限短路 分断能力Icu kA 额定运行短路 分断能力Ics kA额定短时耐受电流 Icw kA1s 延时(s)断路器机械寿命(注1)(次) 电寿命(1In,1Ue)(次)AC380V保护电动机电寿命AC-3(次)过载操作性能(6In,1.05Ue max)(次) 瞬时全分断时间ms 操作频率(次/h) 飞弧距离(注2)mm 操作力臂mm 操作力kN3100、160、 200 CFW15-200100、200 CFW15-200 20(50) 25(25) 12 20(20) 20(20)80.2 9000 10001000 121560 280 90200 6303 315、400 CFW15-400200、400 CFW15-400 30(70) 25(25) 12 30(30) 20(20)12.6 0.2 9000 1000 2000 121560 280 90 2003315、400、630 CFW15-630315、400、420 CFW15-630 30(70) 25(25) 12 30(30) 20(20)12.6 0.2 9000 1000 2000 121560 280 90 20016003630、800、1000 1600630、800、1000 1600 403030 0.4 4500 5004020 350 250 3002500 31600、2000 25001600、2000 2500 604040 0.4 4500 5004020 350 250 3004000 3 2500、300040002500、3000 4000 805060 0.4 3500 5004010 400 250 300注：1、CFW15C 抽屉座插接寿命为200次2、1140V 规格的飞弧距离为350mm3、括号内的指标仅适用于限流型 CFW15系列万能式断路器表1断路器A 型号用途脱扣类型A类(非选择型)热一电磁式电子式长延时瞬时长延时瞬时B类(选择型)电子式长延时短延时瞬时动作电流整值(Ir)调节范围CFW15-200、400、630 CFW15C-200、400、630 CFWX15-200、400、630 CFWX15C-200、400、630 配电用保护电动机用 配电用保护电动机用 (0.64-1)In (0.64-1)In (0.64-1)In (0.64-1)In 10In 12In 10In 12In (0.4-1) In (0.4-1) In - -(3-10) In (8-15)In - - (0.4-1) In -- - (3-10) In -- - (10-20)In--- 过电流脱扣器型式 动作电流整定值范围型号 选择型过电流脱扣器 电子式(准确度±10％) 非选择型过电流脱扣器热一电磁式(准确度±20%) 电磁式(准确度±10%)长延时(0.7～1.0)In (0.7～1.0)In 短延时(3～10)In (3～6)In 瞬时(10～20)In (7-14)In 长延时(0.7～1)In (0.7～1)In 瞬时(3～6)In(3～6)In过载瞬时 (1～3)In (1～3)InCFW15-1600CFW15-2500、4000 注：1)电子式电流脱扣器在出厂时均整定在最大值。

怎样选择家用小型断路器及漏电保护器？家居用电按照照明回路、电源插座回路、空调回路、电热水器回路分开布线，当其中一个回路（如插座开关）出现故障时，其他回路仍可正常供电。

插座回路须安装漏电保护器（即漏保），防止家用电器因漏电造成人身电击事故。

断路器的作用、功能：A、短路保护：火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

总开关应稍微大一点，因为夏天用电高峰期电压会很低；分路不能大，大了不起保护作用。

具体可以咨询电工师傅。

1、家用配电箱总开关一般选择二极（即2P）40A、63A小型断路器，带漏电或不带漏电均可；2、插座回路一般选择16A、20A的漏电保护开关。

但厨房，卫生间需要25A左右的漏电保护开关；3、照明回路一般选择10A、16A小型断路器；4、1.0-1.5匹空调回路一般选择16A-25A的小型断路器；3-5P柜机需要25A-32A，10P左右的中央空调需要独立的2P40A左右。

怎样选择家用小型断路器及漏电保护器？方法1：总开关用2P带漏电保护的，分路就用普通断路器不需要带漏电。

缺点就是万一某一路有问题，有可能总开关会跳闸，导致全房断电（断路器的灵敏度没有带漏电的高，1P的也会跳闸，但灵敏度比漏电的低一点）。

总控2P64A漏保厨房16A空开卫生间16A空开插座20A空开照明16A空开壁挂空调32A空开柜机空调32A空开方法2：总开关用2P不带漏电保护的；普通插座、厨房、卫生间的独立回路一定要带漏电保护，因为厨房、卫生间相对潮湿，电源插座是常用的，还有宝宝容易接触到的地方，相对容易发生漏电的危险；照明、空调不需要带漏电，用普通断路器就可以。

这样的配置好处就是：哪一路有问题就跳那一路，不会影响别的线路。

总控2P64A空开怎样选择家用小型断路器及漏电保护器？1P断路器为单进单出，只有火线进断路器，断路器只控制火线；2P断路器为双进双出，即火线和零线都进断路器，断路器同时控制火线与零线；从外形上看，2P断路器的宽度比1P断路器宽一倍。

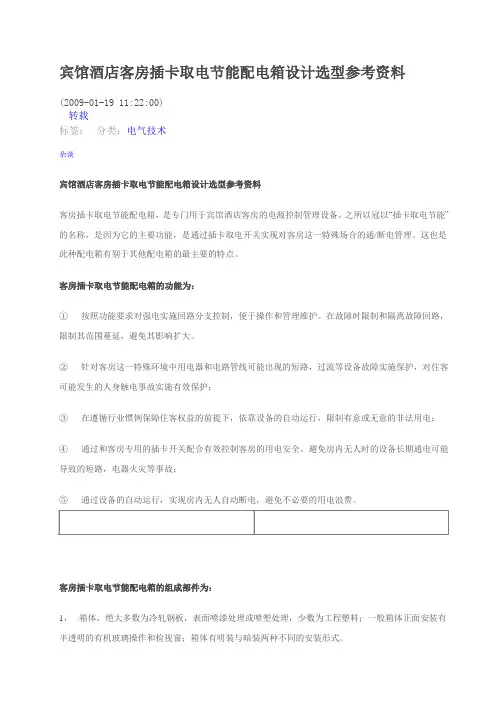

宾馆酒店客房插卡取电节能配电箱设计选型参考资料(2009-01-19 11:22:00)转载分类：电气技术标签：杂谈宾馆酒店客房插卡取电节能配电箱设计选型参考资料客房插卡取电节能配电箱，是专门用于宾馆酒店客房的电源控制管理设备。

之所以冠以“插卡取电节能”的名称，是因为它的主要功能，是通过插卡取电开关实现对客房这一特殊场合的通/断电管理。

这也是此种配电箱有别于其他配电箱的最主要的特点。

客房插卡取电节能配电箱的功能为：①按照功能要求对强电实施回路分支控制，便于操作和管理维护。

在故障时限制和隔离故障回路，限制其范围蔓延，避免其影响扩大。

②针对客房这一特殊环境中用电器和电路管线可能出现的短路，过流等设备故障实施保护，对住客可能发生的人身触电事故实施有效保护；③在遵循行业惯例保障住客权益的前提下，依靠设备的自动运行，限制有意或无意的非法用电；④通过和客房专用的插卡开关配合有效控制客房的用电安全。

避免房内无人时的设备长期通电可能导致的短路，电器火灾等事故；⑤通过设备的自动运行，实现房内无人自动断电，避免不必要的用电浪费。

客房插卡取电节能配电箱的组成部件为：1，箱体，绝大多数为冷轧钢板，表面喷漆处理或喷塑处理，少数为工程塑料；一般箱体正面安装有半透明的有机玻璃操作和检视窗；箱体有明装与暗装两种不同的安装形式。

2，电器附件，一般由微型空气断路器，漏电保护开关，微型接触器组成，上述附件均为9的整倍数尺寸的模块化器件，标准滑轨安装。

如果是弱电控制的插卡取电开关，还需要模块化安装的DC低压电源。

3，附属零配件材料，包括PEN零线端子，PE接地端子。

客房插卡取电节能配电箱在设计选型前需要了解掌握的情况：需要了解投资方的如下要求和意向：1，需要实现哪些电器控制功能。

一般常规的照明，如床灯，房灯，廊灯，落地灯，台灯，卫生间照明，门铃/勿扰，请即清理等功能都由集控板这个主要的回路来控制。

需要特别了解的是，除了这些还有否如下比较特殊的设置，如：房间的空调是否为功率在1KW以上的分体窗机（需要单独设置回路）？房间内是否设置电热水器和电冰箱这样较大功率的用电器（需要单独设置回路）？卫生间是否设置电加热淋浴器（需要单独设置回路）？2，投资方所希望达到的设备档次和投资大小。

电热水器原理图、电路原理分析（1）万和DSZF38-B型储水式电热水器原理图海尔大海象FCD-H65B型电热水器工作原理海尔大海象FCD-H65B型电热水器工作原理如图所示（虚线框内是PCB元件板）。

AC220V电源经由漏电保护器KDLS( 30A/15mA)一双向控制流量开关（二次控制）在无放水的情况下LSIB、LS2B的触点闭合一防干烧温度控制器(BT)一手动设定温控器(MT)的闭合触点，使电加热器(EL)得电加热。

同时，流量开关指示灯（兼电源指示灯）、加热指示灯点亮。

在通电的情况下，只要从电热水容器内放水，就必然会从进水管补水，否则水管没有水压，水也不会流动。

只要有水流动，安装在进水管的流量监控装置必然会因水流而动作，导致其触点闭合。

由于其触点容量较小，不能直接闭合、断开电加热器的工作电流，故用了LSIA和LS2A两只继电器进行二次控制。

放水时流量开关LS闭合，Rl提供的电流经LS闭合触点直接回到电源负极，VT1、VT2截止．LSIA、LS2A继电器不能吸合，其常开触点仍然处于断开状态。

爱拓升牌STR-30T-5型快热式电热水器控制电路原理分析该型热水器由电源继电器控制板和显示控制板两部分组成（见附图）。

其中，电源继电器板采用3×2.5平方毫米的护套软线；电源变压器采用工频变压器和7805三端稳压电路：电加热管的通断采用额定电流为30A的继电器控制，具有足够的裕量，所以有较高的工作可靠性。

其简要控制原理如下。

主控制电路采用S3F9454BZZ-DK94(U2)，该型单片机除应用在电热水器上作控制芯片外，还常应用于电磁炉等其他家用电器中作为主控芯片。

S3F9454BZZ-DK94集成电路具有自动检测电路功能；电路工作状态显示及功率控制显示功能；同时具备故障自检功能。

采取2 0脚双列直插式扁平封装形式。

工作电压供电为5V。

1．该型电热水器的简要工作原理海尔FCD-JTHC50-Ⅲ型储水式电热水器电路原理分析未接通电源之前，先向胆内注水，打开自来水阀，冷水进入内胆，随内胆水位上升，胆内的空气经出水管排出，当喷头有水源源不断地流出时，表示胆内已注满水。

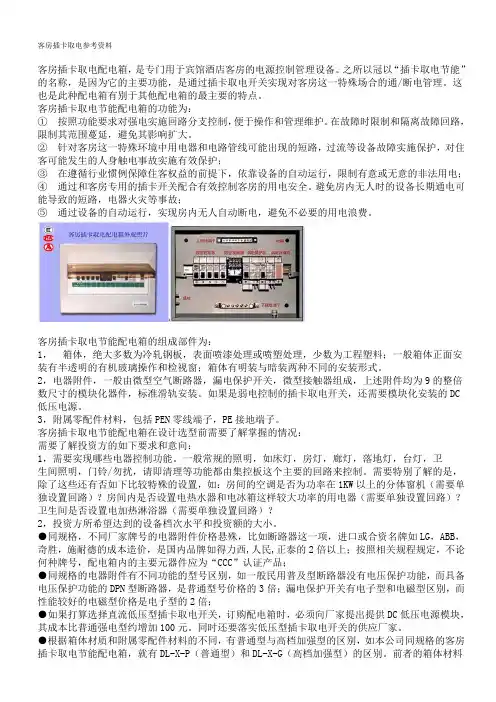

客房插卡取电参考资料客房插卡取电配电箱，是专门用于宾馆酒店客房的电源控制管理设备。

之所以冠以“插卡取电节能”的名称，是因为它的主要功能，是通过插卡取电开关实现对客房这一特殊场合的通/断电管理。

这也是此种配电箱有别于其他配电箱的最主要的特点。

客房插卡取电节能配电箱的功能为：①按照功能要求对强电实施回路分支控制，便于操作和管理维护。

在故障时限制和隔离故障回路，限制其范围蔓延，避免其影响扩大。

②针对客房这一特殊环境中用电器和电路管线可能出现的短路，过流等设备故障实施保护，对住客可能发生的人身触电事故实施有效保护；③在遵循行业惯例保障住客权益的前提下，依靠设备的自动运行，限制有意或无意的非法用电；④通过和客房专用的插卡开关配合有效控制客房的用电安全。

避免房内无人时的设备长期通电可能导致的短路，电器火灾等事故；⑤通过设备的自动运行，实现房内无人自动断电，避免不必要的用电浪费。

客房插卡取电节能配电箱的组成部件为：1，箱体，绝大多数为冷轧钢板，表面喷漆处理或喷塑处理，少数为工程塑料；一般箱体正面安装有半透明的有机玻璃操作和检视窗；箱体有明装与暗装两种不同的安装形式。

2，电器附件，一般由微型空气断路器，漏电保护开关，微型接触器组成，上述附件均为9的整倍数尺寸的模块化器件，标准滑轨安装。

如果是弱电控制的插卡取电开关，还需要模块化安装的DC 低压电源。

3，附属零配件材料，包括PEN零线端子，PE接地端子。

客房插卡取电节能配电箱在设计选型前需要了解掌握的情况：需要了解投资方的如下要求和意向：1，需要实现哪些电器控制功能。

一般常规的照明，如床灯，房灯，廊灯，落地灯，台灯，卫生间照明，门铃/勿扰，请即清理等功能都由集控板这个主要的回路来控制。

需要特别了解的是，除了这些还有否如下比较特殊的设置，如：房间的空调是否为功率在1KW以上的分体窗机（需要单独设置回路）？房间内是否设置电热水器和电冰箱这样较大功率的用电器（需要单独设置回路）？卫生间是否设置电加热淋浴器（需要单独设置回路）？2，投资方所希望达到的设备档次水平和投资额的大小。

家装电工不求人:开关插座接线图大全本文所提到的标号名称，根据品牌不同，可能有变动。

如，本文提到开关接线柱的标号为“L,L1,L2”，在有些品牌中可能是“COM,L1,L2”，但具体用法不变。

本文所涉及的接线柱位置，根据品牌不同，可能有变动，具体请以标号名称为准。

插座（五孔插座和三控插座）家庭用到的插座多是五孔插座（12A）以及三孔插座（16A），其背面的接线柱相同，接法也相同。

如用到地插，亦可在其背面找到这三个孔，但是排列位置有所不同。

单开单控开关（面板只有一个键，一个开关控制一个灯）接所有开关时都需要注意，接入开关的线必须是火线，零线直接接在灯上。

多开单控开关（面板上有多个键，每个键单独控制一个灯）以三开单控为例。

下图中的接法代表了一类多开单控开关，即只有一个进线接线柱。

另有一类开关，每个出线柱都对应一个进线柱，即有多个L。

此时只需把所有进线柱并联即可。

一开五孔插座（面板上是一个开关和一个五孔插座）一开五孔插座有两种使用方式，一种是开关控制旁边五孔插座的通断，这种接法适用于插座长期接通充电器、电磁炉等小功率设备，如果是热水器等大功率用电器，则可能发生危险；另一种接法是开关单独控制电灯，这种接法适用于床头等空间狭小的地方。

开关控制五孔插座——开关控制电灯——新型的一开五孔插座，开关对面对应3个接线柱，这样就形成了一个双控开关，更适用于床头。

其接法请结合下文单开双控开关。

二开五孔插座（面板有两个开关和一个五孔插座）单开双控开关（面板只有一个键，两个开关控制同一盏灯）单开双控开关的正面与单开单控开关相同，但是背面是3个接线柱。

单开多控开关多控开关是指3处及3处以上开关同时控制一盏灯。

其背面有6个接线柱。

使用时，需要与双控开关结合使用。

下图以3控为例。

双开多控开关（面板上有两个键，每个键都对应6个接线柱）双开多控开关，每个键都可以单独作为一个多控开关使用。

下图只给出了其中一个键的使用方法，另一个键与之相同。

[]下面有详细的学习关键点。

我贴了别人的。

.. 慢慢学习吧。

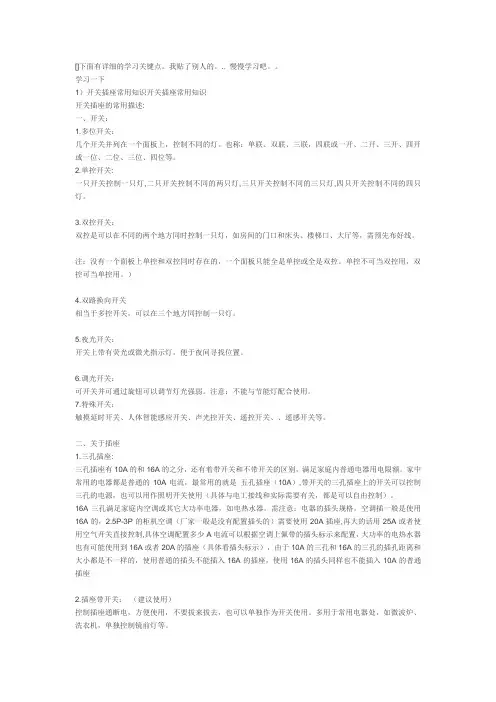

学习一下1）开关插座常用知识开关插座常用知识开关插座的常用描述:一、开关：1.多位开关：几个开关并列在一个面板上，控制不同的灯。

也称：单联、双联、三联，四联或一开、二开、三开、四开或一位、二位、三位、四位等。

2.单控开关:一只开关控制一只灯,二只开关控制不同的两只灯,三只开关控制不同的三只灯,四只开关控制不同的四只灯。

3.双控开关：双控是可以在不同的两个地方同时控制一只灯，如房间的门口和床头、楼梯口、大厅等，需预先布好线。

注：没有一个面板上单控和双控同时存在的，一个面板只能全是单控或全是双控。

单控不可当双控用，双控可当单控用。

）4.双路换向开关相当于多控开关，可以在三个地方同控制一只灯。

5.夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。

6.调光开关：可开关并可通过旋钮可以调节灯光强弱。

注意：不能与节能灯配合使用。

7.特殊开关：触摸延时开关、人体智能感应开关、声光控开关、遥控开关、、遥感开关等。

二、关于插座1.三孔插座:三孔插座有10A的和16A的之分，还有着带开关和不带开关的区别，满足家庭内普通电器用电限额。

家中常用的电器都是普通的10A电流，最常用的就是五孔插座（10A）,带开关的三孔插座上的开关可以控制三孔的电源，也可以用作照明开关使用（具体与电工接线和实际需要有关，都是可以自由控制）。

16A三孔满足家庭内空调或其它大功率电器，如电热水器。

需注意：电器的插头规格。

空调插一般是使用16A的，2.5P-3P的柜机空调（厂家一般是没有配置插头的）需要使用20A插座,再大的话用25A或者使用空气开关直接控制,具体空调配置多少A电流可以根据空调上佩带的插头标示来配置，大功率的电热水器也有可能使用到16A或者20A的插座（具体看插头标示），由于10A的三孔和16A的三孔的插孔距离和大小都是不一样的，使用普通的插头不能插入16A的插座，使用16A的插头同样也不能插入10A的普通插座2.插座带开关：（建议使用）控制插座通断电，方便使用，不要拔来拔去，也可以单独作为开关使用。

电热水器安装图帅太教您电热水器的安装方法储水式电热水器能给用户带来舒适、洁净、清爽、方便、愉悦的生活体验，可给用户生活质量带来巨大改善。

随着企业不断重视产品的安全性，目前市场上销售的电热水器产品的安全性能大为提升。

但是，市场上依然有极少数安全事故发生，究其原因，多与用户在安装环节出现疏漏相关。

在选购、安装和使用电热水器产品时，必须注意安全问题。

电热水器安装要注意用电环境1.家庭供电标准。

按照国家标准，家用电力设备的电源应采用单相三线50赫兹220伏交流电。

电源的三线———火线、零线、地线连接正确且与外标识相符合，接地良好，绝缘保护完好，电线线径粗细满足容量负荷要求。

国家电能质量中供电电压允许偏差-10%至7%，按照220伏标准电压计算就是198伏～235伏之间。

对于电热水器产品，则偏差相应扩大到-15%至10%，即187伏～242伏之间。

在用电负荷相对集中的地区，应适当再做扩大。

2.保护要求。

家庭总电表负荷不能超标，最好设有空气保护开关，至少有熔断式保护器———比如保险管(丝)，保险管(丝)的标称值不能超过限定值。

储水式电热水器应单独设置供电线路，不要再与其他大功率电器(如浴霸、暖风机、电暖器)共用一条电源线(注意是从电表处连接，而不是从墙上的插座处，更不能从中间处连接)，单独设置漏电、过载、过流等保护装置，其保护的电流值水平不得大于单一电器额定电流的2倍。

3.电源插座与延长线。

电器所需要的电源插座应按要求配置。

根据国家标准要求，单相三线(孔)插座，插座左端为N极，接零线；右端为L极，接相(火)线；上端有接地符号的端应该接地线，不得互换。

插座应与电热水器插头相配套，最好使用16安培方式，尤其是电热水器额定功耗超过2000瓦时。

插座最好使用防水式，有外壳保护防止水与蒸汽进入插头和插座的连接缝隙中。

插座尽量垂直放置，如果安装在墙壁和其他物体上，应尽量远离水源或喷头处，最好洗浴者及洗浴中的水流、水花不能直接接触。

15张全屋开关插座布局图，全程干货，图文并茂，学会了入住不后悔原创2021-06-22 07:06·畅谈装修畅谈关于装修的那些事，分享装修的各种经验和知识。

大家好，我是畅谈装修，关注我即可了解更多关于装修的那些事！很多人在装修完成后才发现家里的插座不够用，但是这个时候再去改动也已经晚了...这时候很多人会选择用插线板来满足用电需求，时间久了又会发现家里到处都是电线，相当不美观，还影响到生活。

本期，畅谈装修给大家整理出来一份全屋插座布局图，做到图文并茂的形式来分享，这样更方便大家了解如何与师傅在水电交底时进行沟通。

客厅客厅是家庭的活动中心，对于开关插座的设计来说，也是要根据的生活习惯来决定的，只有这样才能让其使用最方便。

开关：双按开关2个：分别是玄关灯和主灯，高度设计在离地1.3米位置；装饰效果灯开关：这个是要根据是否有设计来设计的，通常与双按开关在一起。

插座：电视机位置：3-5个，主要是用于电视机设备的连接，还有无线WIFI的用电需求，这里切记要预留弱电插座；空调插座：1个，根据自己的需求来决定是放柜机还是壁挂机，所以插座位置也是不同的，柜机离地0.3米高，壁挂机大概在1.8米左右即可，上下可以有浮动；沙发两侧各1-2个：沙发两侧预留插座是很有必要的，但是预留的位置有两种，第一种是在沙发左右两侧，离地0.3米高；第二种一侧离地0.3米，另一侧放在沙发的上面，离地大概1.2米高，因为很多家庭沙发一侧是靠墙的，这样设计更贴切现场。

投影：现在很多家庭会使用投影仪，而投影仪分挂在顶上和放在桌面上两种。

如果是放在顶上的，就要根据设计要求，预留出一个插座。

智能家居：如果说客厅做智能窗帘、监控等等智能家居，也要预留出相对应的插座，以保证设备的用电需求。

预留：1-2个，主要是用于家里的其它设备使用，像扫地机器人等等。

深度拓展：对于客厅来说，电视机位置的插座预留是最难设计的，因为这个位置有着很多的变化，其主要原因是因为可选择性多。

漏电保护插座1. 外型结构图：2. 安装方法：A、将两只安装螺钉穿入安装板的两只孔内且与埋入墙体内的安装盒两只纹孔拧紧；B、将面板与安装板配合，面板四只卡钩与安装板扣孔配合紧密；C、拆卸面板时需用“一”字形螺丝刀插入面板二侧扁槽内旋转翘开即可。

D、使用标准86型接线盒，接线盒深度需在50毫米以上，明盒安装时需特别注意此深度要求（因为一般的明盒都只有30~40毫米深）。

安装时请严格按照说明书要求，由专业电工安装。

3. 接线方法：（关于电源端、输出端、接地端的接线方法）A、电源端：通用电线的选用：φ1.38、φ1.78（铜）单线专用。

B、输出端：选用电线：φ1.38（铜）单线专用。

（注：此产品在与普通插座相连接时才具备此输出端接线，此接线方法视情况而采用，如辅助接线图所示。

一般不需接线）C、接地端：通用电线的选用：φ1.38、φ1.78（铜）单线专用。

如下图所示4. 辅助接线：在此产品输出端可续接若干个普通插座或开关，同样具有本产品所具有的性能。

此接线方法视情况而采用。

如下图所示。

5. 检测：每月至少检测一次为安全可靠运行，安装完毕后需进行检测，以后每月至少检测一次。

检测方法：A、检查产品接线无误后，开启总电源；B、按下蓝色RESET复位按钮，绿色指示灯亮，触头闭合，输出端带电；C、按下黄色TEST测试按钮，红色指示灯亮，触头断开，输出端断电；D、每隔3~5秒，重复B、C步骤至少3~5次，鉴定插座完好；E、每月至少检测一次；F、用户请勿自行拆解。

6. 注意事项：A、不能将湿毛巾或湿布擦拭产品表面，应使用充分拧干的软布或毛巾擦拭产品的污垢；B、不能用化学清洁剂涂上产品表面，否则将会损伤产品表面质量。

C、以上为简要安装说明，详细说明请参见说明书。

产品必须由合格的专业电工安装。

•QS-1-10L-16-CA•规格: 3P•额定电流: 16A。

16A带开关的插座怎么接线
一般的接线方法是，火线接开关的公共端接线柱，再从第1输出端接线柱接至插座L接线柱，零线接插座N接线柱，地线接插座E(一竖三横符号)接线柱。

如下图所示：
但也有的16A带开关插座内部已经连接好了，我们只需接最简单的L、N、E就行，比如Simon的16A带开关插座。

这个三孔插座的内部已经连好线了，我们只需对应的接入电源。

L 接火线，N接零线，E接地线，就这么简单。

最后，有些什么注意事项？
使用时，一定要先关闭空调，再控制开关。

当然，最好还是选用漏电保护插座，安全性更高。

因为空调工作时电流较大，很容易导致开关打火。

上述开关并没有灭弧装置，如果发生意外，产生的后果还是很严重的。

断路器：有时候叫空开，过载，短路会跳。

漏电电路器：过载，漏电，短路会跳，家用漏电断路器的漏电电流是30毫安。

一，家用断路器功率的计算：额定功率*220V，例：16A*220V=3520瓦，可以带3520瓦的电。

二，1平方的线可以过8A的电流二，漏电断路器的选择：1总开带漏电的话分支可以不用带漏电2.总开不带漏电，插座线路，厨卫线路，空调柜机线路建议选择带漏电的三，断路器的安装：1.断路器安装在照明箱里，总开用2P，分支一般用1P的，小型断路器DZ471P占一位，2P占二个位置（不带漏电），DZ47LE 2P占4位，1P+N占3位（带漏电的）。

2.部分柜机空调，大的即热水器，一般是直接接线的，在电器旁边，装一个小的照明箱，把断路器装照相箱上。

3.双进双出断路器断开的话火线和零线都是断开的，漏电占2位，不带漏电占1位。

四，线路选择：1（中大户型）1.总开用60A，（总开起到一个通断电的作用，一般选择大一些，过载跳闸的话有分支进行）2.照明线路用16A，插座线路用25A，厨房卫生间线路用32A，空调单独走线，1匹空调用16A，2匹空调用25A，3匹柜机用32A，大的热水器，即热水器也可能是单独走线根据大小选择的。

线路选择2（小户型）一路照明，照明一般10A的空开就可以一路插座，插座需要16A（或者20A）的，卫生间厨房一路插座，插座需要16A（或者20）的，一般家里没有很多大功率的电器，空开选择32A（或者40A）的漏电保护就可以了。

.五，照明箱：1.PZ30-12表示12回路，里面可以装12位的断路器2.明装是直接挂在墙上的，暗装是砌墙里面的。

空开：就是空气开关，分为断路器和漏电保护器。

断路器：当电路电流大于断路器规定电流时跳闸，切断电路，保护电器。

漏电保护器：由断路器和漏电保护附件组成。

单独漏电附件没有任何功能。

漏电保护器既有在电路电流超过规定电流的时候切断电路的作用，还有另一个非常重要的作用：当电路发生漏电、有人触电的时候跳闸。
