MENTOR软件操作教程目录一、Mentor设计界面和环境 (2)1、打开MEMTOR及界面介绍： (2)2、常用菜单介绍： (3)3、 Expedition PCB项目设置： (5)二、PCB的前处理。
(12)1、软件的打开 (12)2、导入DXF。
(12)3、点击菜单栏File---Import进入下面的菜单； (12)4、工程文件（原理图）、库文件、网表的导入。
(12)5、板框的制作和层数的定义。
(13)6、过孔的制作。
(15)7、定位孔的制作 (17)8、Mark点的制作。
(19)一、Mentor设计界面和环境1、打开MEMTOR及界面介绍：打开图标，进入下面的界面；单机操作时，选第一个操作，其余全不选，多人协作勾选选项，其余全不选。
点击OK进入软件。
2、常用菜单介绍：①File②Edit③View ●Undo---撤销上一步操作。
●Redo---重复上步操作。
●Copy Bitmap to Clipboard---将选中对象复制到剪切板。
或者用笔画命令●Select All---全选（Ctrl+A）.●Add to Select Set---对选中的对象执行其子选项中的操作，如锁定等。
●Find---查找。
如查找器件、网络等。
●Review---检查设计状态、冲突、最小距离、焊盘等。
●Place---摆放如图中子选项中的对象。
●Fix/Semi Fix/Unfix---固定选中的对象/半固定选中的对象/解除固定。
●Lock/Unlock---锁定选中的对象/解除锁定。
●Highlight/Unhighlight/Unhighlight All---高亮选中的对象/解除选中对象的高亮/去除全部高亮。
●Delete/Delete all Traces and Vias---删除选定对象/删除所有连线和过孔。
④Setup⑤Place⑥Planes●Display Contral---显示控制。
线加粗方法：先选中要加粗的线，在Keyin 命令栏中输入CW (线加宽的数值)或者在菜单栏中点击按钮，在弹出的对话框中输入要加宽的数值。
布局选择布局模式点击图标进入布局模式：1、器件的调入a）快速调入所有器件，其方法是在Keyin 命令栏中输入：“pr –dist * ”b）器件单个调入1)在从菜单栏中点击Place—Place Parts and Cells或者点击图标进入如图界面。
2)选中Unplace选项3)在搜索栏中输入要调入的器件如C14)在下面的列表中选中期间点击按钮把器件添加到下面的列表中。
5)选中添加的器件点击Apply按钮应用。
2、器件的移动选中要移动的器件按F2，器件会随着鼠标移动，或者双击鼠标左键移动单个器件。
旋转器件时选中器件并按F33、原理图和pcb映射点击Setup‐‐‐Cross Probe—Setup弹出对话框，选中所有的选项，点击Apply应用。
然后进入Setup ‐‐‐ Design Entry 打开原理图，选择器件，pcb中对应的器件将会高亮并伴随鼠标移动。
4、器件对其齐（a） （b）1)选中要对其的器件，选择菜单栏中器件对齐命令，从左到右依次是左对齐、右对齐、上对齐、下对齐。
如图(a)所示。
2)选择右对齐命令，器件就会右对齐如图（b）所示。
其它的对齐方式一样，这里就不在叙述。
5、器件Group1)选择要添加成一组的器件2)点击Group图标，将器件变为一组3)取消Group 选择要取消的器件，点击UnGroup取消。
6、查看PIN数1)Output‐‐‐Design Statu 弹出文本框，查看pcb的PIN数2)或者点击菜单栏中的按钮弹出文本框，查看pcb的PIN数。
7、铺铜设置1)选择绘图模式2)在Properties Type 下拉列表中选择Plane Shape3)选择要铺铜的层数和铜的属性4)选择铺铜时的倒角方式5)选择铺铜的形状6)对需要铺铜区域进行铺铜。

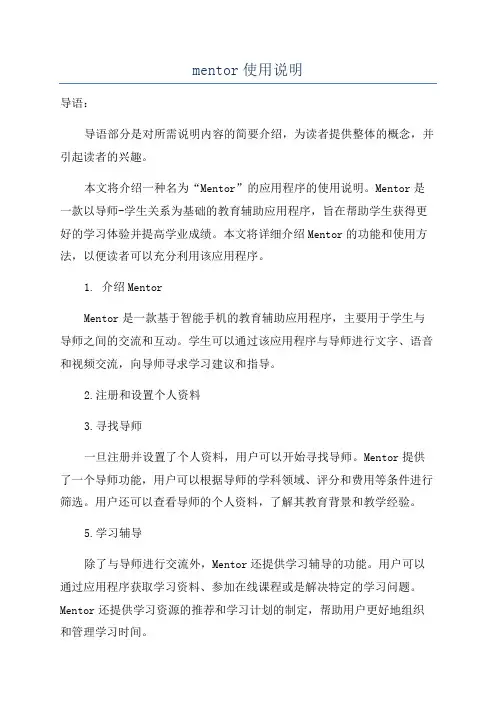

mentor使用说明导语：导语部分是对所需说明内容的简要介绍，为读者提供整体的概念，并引起读者的兴趣。
本文将介绍一种名为“Mentor”的应用程序的使用说明。
Mentor是一款以导师-学生关系为基础的教育辅助应用程序，旨在帮助学生获得更好的学习体验并提高学业成绩。
本文将详细介绍Mentor的功能和使用方法，以便读者可以充分利用该应用程序。
1. 介绍MentorMentor是一款基于智能手机的教育辅助应用程序，主要用于学生与导师之间的交流和互动。
学生可以通过该应用程序与导师进行文字、语音和视频交流，向导师寻求学习建议和指导。
2.注册和设置个人资料3.寻找导师一旦注册并设置了个人资料，用户可以开始寻找导师。
Mentor提供了一个导师功能，用户可以根据导师的学科领域、评分和费用等条件进行筛选。
用户还可以查看导师的个人资料，了解其教育背景和教学经验。
5.学习辅导除了与导师进行交流外，Mentor还提供学习辅导的功能。
用户可以通过应用程序获取学习资料、参加在线课程或是解决特定的学习问题。
Mentor还提供学习资源的推荐和学习计划的制定，帮助用户更好地组织和管理学习时间。
6.管理学习进度Mentor帮助用户跟踪学习进度并为用户制定学习计划。
用户可以记录已完成的任务和学习成果，了解自己的学习进度。
用户还可以设置提醒以及定期检查学习计划，确保自己按时完成学习任务。
7.提供反馈和评分Mentor鼓励用户与导师进行积极的互动，并提供反馈和评分机制。
用户可以对导师的教学质量和服务态度进行评价，帮助其他学生选择合适的导师。
同时，用户也可以接收导师的反馈和评价，以便改善自己的学习方式和方法。
8.保护个人隐私和安全Mentor非常注重用户的个人隐私和安全。
应用程序采用加密技术保护用户的个人信息和通信内容，防止任何未经授权的访问。
此外，Mentor 还提供了举报机制，让用户可以报告任何违规或不当行为。
结语：结语部分对上述说明进行总结，并提供进一步帮助的渠道。
线加粗方法：先选中要加粗的线，在Keyin 命令栏中输入CW (线加宽的数值)或者在菜单栏中点击按钮，在弹出的对话框中输入要加宽的数值。
布局选择布局模式点击图标进入布局模式：1、器件的调入a）快速调入所有器件，其方法是在Keyin 命令栏中输入：“pr –dist * ”b）器件单个调入1)在从菜单栏中点击Place—Place Parts and Cells或者点击图标进入如图界面。
2)选中Unplace选项3)在搜索栏中输入要调入的器件如C14)在下面的列表中选中期间点击按钮把器件添加到下面的列表中。
5)选中添加的器件点击Apply按钮应用。
2、器件的移动选中要移动的器件按F2，器件会随着鼠标移动，或者双击鼠标左键移动单个器件。
旋转器件时选中器件并按F33、原理图和pcb映射点击Setup‐‐‐Cross Probe—Setup弹出对话框，选中所有的选项，点击Apply应用。
然后进入Setup ‐‐‐ Design Entry 打开原理图，选择器件，pcb中对应的器件将会高亮并伴随鼠标移动。
4、器件对其齐（a） （b）1)选中要对其的器件，选择菜单栏中器件对齐命令，从左到右依次是左对齐、右对齐、上对齐、下对齐。
如图(a)所示。
2)选择右对齐命令，器件就会右对齐如图（b）所示。
其它的对齐方式一样，这里就不在叙述。
5、器件Group1)选择要添加成一组的器件2)点击Group图标，将器件变为一组3)取消Group 选择要取消的器件，点击UnGroup取消。
6、查看PIN数1)Output‐‐‐Design Statu 弹出文本框，查看pcb的PIN数2)或者点击菜单栏中的按钮弹出文本框，查看pcb的PIN数。
7、铺铜设置1)选择绘图模式2)在Properties Type 下拉列表中选择Plane Shape3)选择要铺铜的层数和铜的属性4)选择铺铜时的倒角方式5)选择铺铜的形状6)对需要铺铜区域进行铺铜。

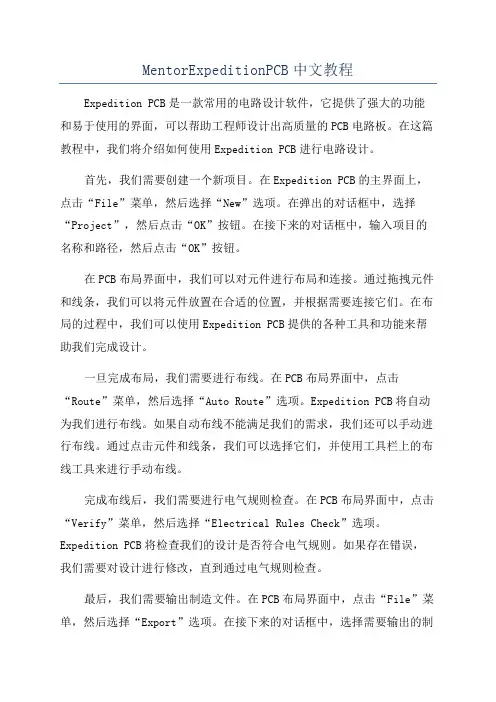

MentorExpeditionPCB中文教程Expedition PCB是一款常用的电路设计软件，它提供了强大的功能和易于使用的界面，可以帮助工程师设计出高质量的PCB电路板。
在这篇教程中，我们将介绍如何使用Expedition PCB进行电路设计。
首先，我们需要创建一个新项目。
在Expedition PCB的主界面上，点击“File”菜单，然后选择“New”选项。
在弹出的对话框中，选择“Project”，然后点击“OK”按钮。
在接下来的对话框中，输入项目的名称和路径，然后点击“OK”按钮。
在PCB布局界面中，我们可以对元件进行布局和连接。
通过拖拽元件和线条，我们可以将元件放置在合适的位置，并根据需要连接它们。
在布局的过程中，我们可以使用Expedition PCB提供的各种工具和功能来帮助我们完成设计。
一旦完成布局，我们需要进行布线。
在PCB布局界面中，点击“Route”菜单，然后选择“Auto Route”选项。
Expedition PCB将自动为我们进行布线。
如果自动布线不能满足我们的需求，我们还可以手动进行布线。
通过点击元件和线条，我们可以选择它们，并使用工具栏上的布线工具来进行手动布线。
完成布线后，我们需要进行电气规则检查。
在PCB布局界面中，点击“Verify”菜单，然后选择“Electrical Rules Check”选项。
Expedition PCB将检查我们的设计是否符合电气规则。
如果存在错误，我们需要对设计进行修改，直到通过电气规则检查。
最后，我们需要输出制造文件。
在PCB布局界面中，点击“File”菜单，然后选择“Export”选项。
在接下来的对话框中，选择需要输出的制造文件类型，然后点击“OK”按钮。
Expedition PCB将生成相应的制造文件，供PCB制造商使用。

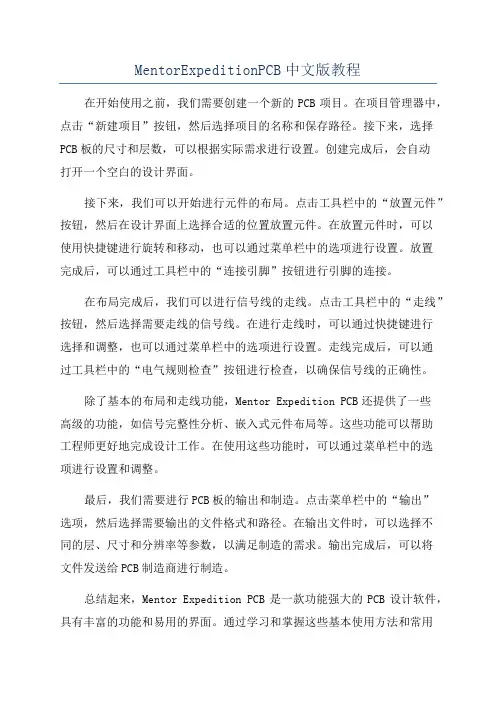

MentorExpeditionPCB中文版教程在开始使用之前，我们需要创建一个新的PCB项目。
在项目管理器中，点击“新建项目”按钮，然后选择项目的名称和保存路径。
接下来，选择PCB板的尺寸和层数，可以根据实际需求进行设置。
创建完成后，会自动打开一个空白的设计界面。
接下来，我们可以开始进行元件的布局。
点击工具栏中的“放置元件”按钮，然后在设计界面上选择合适的位置放置元件。
在放置元件时，可以使用快捷键进行旋转和移动，也可以通过菜单栏中的选项进行设置。
放置完成后，可以通过工具栏中的“连接引脚”按钮进行引脚的连接。
在布局完成后，我们可以进行信号线的走线。
点击工具栏中的“走线”按钮，然后选择需要走线的信号线。
在进行走线时，可以通过快捷键进行选择和调整，也可以通过菜单栏中的选项进行设置。
走线完成后，可以通过工具栏中的“电气规则检查”按钮进行检查，以确保信号线的正确性。
除了基本的布局和走线功能，Mentor Expedition PCB还提供了一些高级的功能，如信号完整性分析、嵌入式元件布局等。
这些功能可以帮助工程师更好地完成设计工作。
在使用这些功能时，可以通过菜单栏中的选项进行设置和调整。
最后，我们需要进行PCB板的输出和制造。
点击菜单栏中的“输出”选项，然后选择需要输出的文件格式和路径。
在输出文件时，可以选择不同的层、尺寸和分辨率等参数，以满足制造的需求。
输出完成后，可以将文件发送给PCB制造商进行制造。
总结起来，Mentor Expedition PCB是一款功能强大的PCB设计软件，具有丰富的功能和易用的界面。
通过学习和掌握这些基本使用方法和常用功能，可以帮助工程师更好地完成PCB设计工作。
希望本文能对大家有所帮助！。
MentorEN2024中文简明教程Board Station是一款功能强大的电路板设计和布局软件，广泛应用于电子行业。
本教程旨在为初学者提供一个简明的介绍和使用指南，帮助他们快速上手和熟悉Board Station的基本操作。
1.软件介绍Board Station是一款由Mentor Graphics开发的PCB设计软件，提供了丰富的功能和工具，能够满足复杂电路板设计的需求。
它支持多种设计约束，包括布线规则、信号完整性和电磁干扰等，可以帮助设计师提高设计质量和效率。
2.界面和基本操作3.创建新项目在开始设计之前，你需要创建一个新项目。
点击菜单栏中的“File”选项，然后选择“New Project”来创建一个新项目。
为项目命名并选择保存路径，然后点击“OK”按钮。
接下来，你可以指定设计规范和约束，如板厚、层次、信号完整性等。
4.组件库和元件放置5.线路布线和连接一旦元件放置完成，你可以开始进行线路布线和连接。
点击工具栏中的“Route”按钮，然后选择适当的线路布线工具。
通过拖动鼠标将线路从一个引脚连接到另一个引脚。
你可以使用不同的线宽、线型和层次，以满足设计要求。
6.信号完整性检查在设计完成后，你可以进行信号完整性检查，以确保信号在电路板上的传输质量。
点击菜单栏中的“Analysis”选项，然后选择“Signal Integrity”来进行信号完整性分析。
系统将自动分析信号传输路径并显示潜在的问题和违规。
7.输出和制造文件一旦设计和验证完成，你可以生成输出文件和制造文件，以便进行生产和制造。
点击菜单栏中的“File”选项，然后选择“Generate Outputs”来生成输出文件。
你可以选择不同的文件格式，如Gerber文件、钻孔文件和布局图等。
8.项目管理和版本控制在多人协作或复杂项目中，项目管理和版本控制非常重要。
Board Station提供了项目管理和版本控制功能，可以帮助你组织和追踪项目的不同版本和变更。

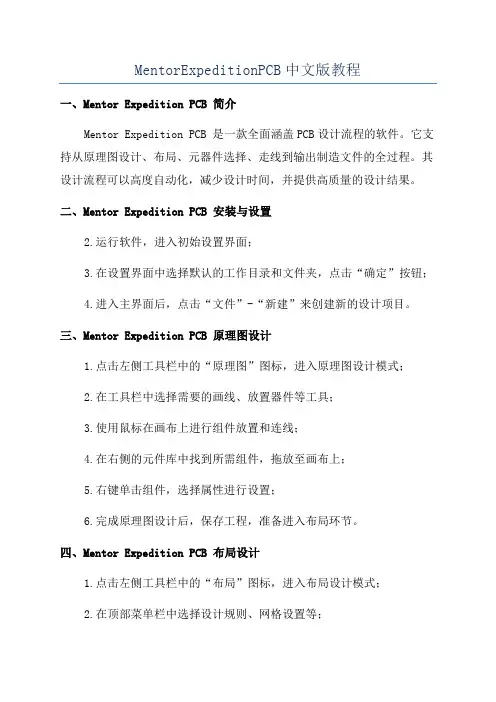

MentorExpeditionPCB中文版教程一、Mentor Expedition PCB 简介Mentor Expedition PCB 是一款全面涵盖PCB设计流程的软件。
它支持从原理图设计、布局、元器件选择、走线到输出制造文件的全过程。
其设计流程可以高度自动化，减少设计时间，并提供高质量的设计结果。
二、Mentor Expedition PCB 安装与设置2.运行软件，进入初始设置界面；3.在设置界面中选择默认的工作目录和文件夹，点击“确定”按钮；4.进入主界面后，点击“文件”-“新建”来创建新的设计项目。
三、Mentor Expedition PCB 原理图设计1.点击左侧工具栏中的“原理图”图标，进入原理图设计模式；2.在工具栏中选择需要的画线、放置器件等工具；3.使用鼠标在画布上进行组件放置和连线；4.在右侧的元件库中找到所需组件，拖放至画布上；5.右键单击组件，选择属性进行设置；6.完成原理图设计后，保存工程，准备进入布局环节。
四、Mentor Expedition PCB 布局设计1.点击左侧工具栏中的“布局”图标，进入布局设计模式；2.在顶部菜单栏中选择设计规则、网格设置等；3.使用鼠标在组件上进行移动和旋转；4.右键单击组件，选择属性进行设置，如阻抗、引脚间距等；5.使用走线工具进行信号线的连接；6.在规则检查中检查布局是否符合设计规范；7.完成布局设计后，保存工程，准备进行走线。
五、Mentor Expedition PCB 走线设计1.点击左侧工具栏中的“走线”图标，进入走线设计模式；2.使用鼠标选择需要走线的信号线；3.使用走线工具，进行走线的设置和路径规划；4.在走线过程中，可以使用多种布线规则和约束；5.多层走线时，可以通过层间过渡进行信号线的转移；6.在规则检查中检查走线是否符合设计要求；7.完成走线设计后，保存工程，准备输出制造文件。
六、Mentor Expedition PCB 制造文件输出1.点击左侧工具栏中的“制造”图标，进入制造文件输出模式；2. 在顶部菜单栏中选择需要输出的文件格式，如 Gerber 文件、BOM 文件等；3.在弹出的对话框中选择输出路径和文件名；4.确认输出设置后，点击“确定”按钮，开始生成制造文件；5.生成完毕后，可以通过打开文件所在目录来查看生成的文件。

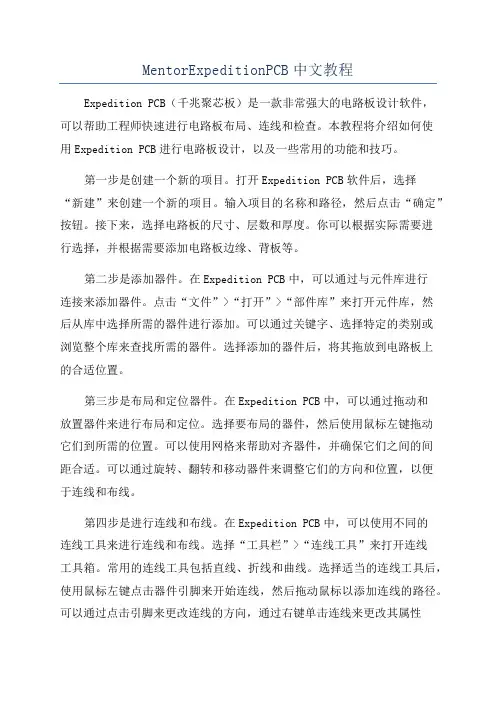

MentorExpeditionPCB中文教程Expedition PCB（千兆聚芯板）是一款非常强大的电路板设计软件，可以帮助工程师快速进行电路板布局、连线和检查。
本教程将介绍如何使用Expedition PCB进行电路板设计，以及一些常用的功能和技巧。
第一步是创建一个新的项目。
打开Expedition PCB软件后，选择“新建”来创建一个新的项目。
输入项目的名称和路径，然后点击“确定”按钮。
接下来，选择电路板的尺寸、层数和厚度。
你可以根据实际需要进行选择，并根据需要添加电路板边缘、背板等。
第二步是添加器件。
在Expedition PCB中，可以通过与元件库进行连接来添加器件。
点击“文件”>“打开”>“部件库”来打开元件库，然后从库中选择所需的器件进行添加。
可以通过关键字、选择特定的类别或浏览整个库来查找所需的器件。
选择添加的器件后，将其拖放到电路板上的合适位置。
第三步是布局和定位器件。
在Expedition PCB中，可以通过拖动和放置器件来进行布局和定位。
选择要布局的器件，然后使用鼠标左键拖动它们到所需的位置。
可以使用网格来帮助对齐器件，并确保它们之间的间距合适。
可以通过旋转、翻转和移动器件来调整它们的方向和位置，以便于连线和布线。
第四步是进行连线和布线。
在Expedition PCB中，可以使用不同的连线工具来进行连线和布线。
选择“工具栏”>“连线工具”来打开连线工具箱。
常用的连线工具包括直线、折线和曲线。
选择适当的连线工具后，使用鼠标左键点击器件引脚来开始连线，然后拖动鼠标以添加连线的路径。
可以通过点击引脚来更改连线的方向，通过右键单击连线来更改其属性（如线宽、颜色等）。
可以使用自动布线工具来自动完成布线，也可以手动调整布线以满足要求。
第五步是进行检查和修复。
在Expedition PCB中，可以使用不同的检查工具来检查电路板的布局和连线。
选择“工具栏”>“检查工具”来打开检查工具箱。

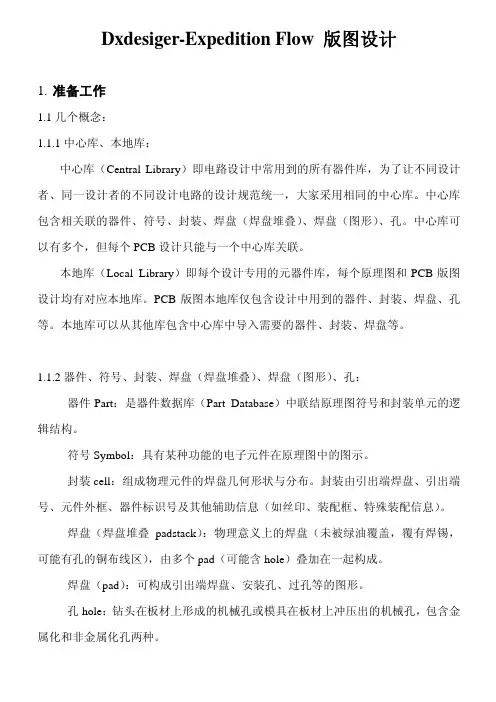

Dxdesiger-Expedition Flow 版图设计1.准备工作1.1几个概念：1.1.1中心库、本地库：中心库（Central Library）即电路设计中常用到的所有器件库，为了让不同设计者、同一设计者的不同设计电路的设计规范统一，大家采用相同的中心库。
中心库包含相关联的器件、符号、封装、焊盘（焊盘堆叠）、焊盘（图形）、孔。
中心库可以有多个，但每个PCB设计只能与一个中心库关联。
本地库（Local Library）即每个设计专用的元器件库，每个原理图和PCB版图设计均有对应本地库。
PCB版图本地库仅包含设计中用到的器件、封装、焊盘、孔等。
本地库可以从其他库包含中心库中导入需要的器件、封装、焊盘等。
1.1.2器件、符号、封装、焊盘（焊盘堆叠）、焊盘（图形）、孔：器件Part：是器件数据库（Part Database）中联结原理图符号和封装单元的逻辑结构。
符号Symbol：具有某种功能的电子元件在原理图中的图示。
封装cell：组成物理元件的焊盘几何形状与分布。
封装由引出端焊盘、引出端号、元件外框、器件标识号及其他辅助信息（如丝印、装配框、特殊装配信息）。
焊盘（焊盘堆叠padstack）：物理意义上的焊盘（未被绿油覆盖，覆有焊锡，可能有孔的铜布线区），由多个pad（可能含hole）叠加在一起构成。
焊盘（pad）：可构成引出端焊盘、安装孔、过孔等的图形。
孔hole：钻头在板材上形成的机械孔或模具在板材上冲压出的机械孔，包含金属化和非金属化孔两种。
上述几个概念关系图示如下：1.1.3 PDB（Part Datadase）：器件数据库，原理图设计中放置器件（device）将调用该数据库。
1.1.4 CDB（Common Datadase）：共用数据库，最开始由原理图创建，记录该原理图中的连接、标号、元件号等信息，还可能包含各种组件属性和网络属性。
CDB作为原理图设计工具Dxdesigner和版图设计工具Expedition PCB之间的数据通信桥梁。
一、原理图的绘制：1、建立一个project：打开Design capture → project → new →指定project名和project路径→新建一个project → project/settings：●Central library：指定该project的库文件路径并选择库的类型；●Design：指定各种设计文件存放路径，最下面一行“Absorb instanse data into……”处于选中（打勾）状态，执行“Forward Annotation”时CDB会重新生成（否则需要cdb complier生成cdb）；如果block很多时，不要选；●File locations：配置文件管理；●Libraries：指定Central library后，不用管这里；2、file → new →选择“schematic”：新建一个原理图；3、改变原理图尺寸大小：● Place →symbol →选择border →选择期望的尺寸→放在坐标（0，0）处；●view → select filter →点击“select all”→点击原理图中原有的边框→选中并删除→ select filter中点击“reset”（把不可选的东西去掉）；说明：编辑原理图设计时间、版本等信息也要先选中再编辑；4、设置库属性和pcb的一些特性（一定要在进行设计前完成）：Library manage → edit → property verification →选择原理仿真、热仿真等；Library manage →setup →setup parameters →（一般只能看）5、画原理图：● project →global signals：定义电源网络（net）；● Verify →compile CDB →package design →进入expendition pcb二、pcb中pcb文件的建立和网表调入：1、pcb文件建立：file →new →根据job management wizard来建立；2、调入网表：●打开新建的pcb文件，运行forword annotion（或者运行design capture中的PCBintegration）；●edit →place →part ：在“unplaced”前打勾→选中所有元器件→点击“》”图标把所有元器件放到“active”框中→ apply →左键拖动点击→元件件以及网络连接都到pcb中了；●改动了原理图之后调入网表：在capture中先保存→verify →compile CDB →package design （tools中）→ pcb integration（project中），要执行forword annotation →在pcb中用上述方法把元器件加到pcb文件中；3、修改pcb层数：setup →setup parameters ：general →layers →number of physical 中数字改为希望的层数（如“2”）→点击右面的“remap layers”图标→在弹出框中点击“ok”→点击右下角的“apply”→完成设置；4、修改pcb尺寸：在draw mode下拖动原有的板框即可，或者选中框→右键→编辑框属性→修改尺寸，draw mode切换方式如下：注：1、红色框是pcb框，淡兰色框是布局、布线区；2、将尺寸设置为mm：setup →setup parameters→general →右侧→选；Expendition pcb 中常用操作1、选择重叠的不同层的元器件等：左键点住＋tab；2、布线：点击工具栏的“route mode”图标（见下图），在器件引脚处点住左键拖动一小段即可（“esc”结束布线、双击切换布线层、单击后可以拐弯）；印制线位置调整：在“Route mode”下选中印制线拖动即可；3、设置最小移动距离等：setup→edit control→grids→palcement related 第二行改数字；4、自动布线：进入“route mode”→印制线全选（点住左键画个大框）→del ：删除印制线；route →auto route →设置→点击下面的“route”按钮即可；5、自动放置测试点：route →test piont →auto assign →在相应 net 右面required下设置需要的个数→点击“place”按钮即可；注：要在 setup →setup parameters→general 右下角“test piont settings”中设置好测试点的类型等；cell是测试点类型，test选择测试点放在哪一面，ref des 中填写自动命名测试点的前缀；6、铺设地线层：route →planes →place shape →画一个框→在drawing mode下选中该框，点击右键编辑其属性：定义框的网络属性（选择一个net），定义框在哪一层；route →planes →processor →在弹出框中定义“铺设（hatch）”方式→ok●左面：定义同一 net 名的焊盘和过孔的连接方式；●右面：定义clearance（一般25 th）；●右下角的工具框：定义印制线 hatch 的宽度和方式；禁布铜皮：edit →place →plane obstruct →画一个框即可；hatch时自动让开；注意1：setup →setup parameters →planes中可以定义某一层为某个net 的planes，设定planes的net只要把希望的net选入“included nets”中即可（当心：只可以选择一个net）；不定义“planes层”照样可以“hatch”；注意2：只在“All on”和“display schemes”pcb显示方式下才可以看到铺设的铜皮；7、删除所有的铜皮和导线：都在route下拉菜单下；8、布置泪滴：route →teardrops →设置参数→ apply ；删除泪滴：edit →add to select set → teardrops →按“delete”即可删除；如果不行，再edit →unfix →按“delete”注意：如果pcb空间不够，就不会生成泪滴；9、pcb开槽：“draw mode”下画一个闭合的框，定义其属性为drill drawing ( through )即可；要在view →display control →general 中设置drill drawing层的显示颜色，否则会看不到；Analog design 使用mentor的原理图仿真不需要设计仿真模型，只要按照正常设计来画原理图即可（用于生成网表、调入pcb文件）；用于仿真时，只要根据设计选择不同的“source”和“load”，同时设置连接位置（net）就可以了（比pspice、saber要高级）；仿真时先打开“project”，然后设置仿真“setup”文件（需要 new、save等，“.vas”文件）；仿真“setup”文件包括：source和load的选择和分配、仿真类型选择（进行哪些仿真）、仿真计算哪些输出（monitor）、算法设置等；设置好“setup”文件（.vas）要保存才可以仿真；1、画好原理图，进行一些编译工作（“compile CDB即可”）；2、设置输入信号以及信号参考点：进入project →global signals，先指定仿真时的电压参考：选择一个net，“suply attribute”设为“gnd”，仿真时即把该点作为参考电平；指定仿真输入点：选择一个net，其电源属性里选择“positive”或“negtive”；注意：仿真setup文件中“source”中用到的net都要在“global signals 中设定属性”）；所有电平参考也要在其中设定“gnd”属性。
3、进入“analog design”：a、project →open：打开设计文件（.prj）；b、file →new：新建一个“setup”文件（.vas）；c、setup →source ：为电路输入选择合适的“source”；d、setup →monitor：选择仿真对象（net）；e、setup下拉菜单下选择仿真类型，并完成设置；f、保存“setup”文件；g、run→simulation →设置仿真输出显示信息→点击“ok”；h、仿真完成后在自动打开的波形显示器中edit →wave form→选择、确定即可；4、一些小窍门：a、仿真电路可以管脚悬空，只要定义网络名称即可；b、一些常识1、库管理中，cell 是封装库；2、使用多个设计工具时，如想让它们关连，要在design capture中设置transmit mode，必须transmit permition，方法：点击工具栏的transmit图标使之处于下图状态；3、电源net要放到globals file中，并assign supply＝×××；否则仿真时不能识别；不同sheet中相同的net要么在globals file中指明，要么在不同的sheet中用connect相连；进入：project →global signals；4、project intergration（“CAD，CAE”图标中亦有）中的forward annotation指原理图到pcb的一种关连；Back annotation 指pcb到原理图的一种关连；5、expedition pcb中“placement”层中的R××、U××并非丝印，丝印在“silk top generated”层中看，要改也在该层中改；6、IS analysis：Interconnect Synthesis （IS ）7、capture中曾经用过的“net”名，即使删掉，也不可以再使用；各种工具使用的文件的后缀名1、Design capture：项目名： .prj原理图文件： .sbkCentral library：.Lmc2、Analog design：调入 .vas 文件3、signal vision：调入 .svn的netlist文件4、expendition pcb：Import ascii ：.hkpEdif netlist：.edfpcb设计文件：.pcbVariants manage：.vad（默认在根目录下）Gerber tool：.gdoPcb 工具的一些快捷键c changed deletef findh highlightm movep placer rotateu unhighlightx execute (a named command)z zooma allb boardc coordinated draw objectf fiducialg gridh highlightedj jumperl layern netp pinr ref-dess selectedt testpointv viaw width - used so frequently it should be considered an object in this context.x snap point (represented on the display as an "x").c changed deletef findh highlightm movep placer rotateu unhighlightx execute (a named command)z zooma allb boardc coordinated draw objectf fiducialg gridh highlightedj jumperl layern netp pinr ref-dess selectedt testpointv viaw width - used so frequently it should be considered an object in this context.x snap point (represented on the display as an "x").。
