VISSIM COM开发快速入门(4.3基本指令)

VISSIIM系统功能介绍1.程序介绍1.1VISSIIM Desktop（VISSIIM的桌面）一、标示列：显示程序的标题、解释及输入的档案问称（如果合适的话）二、功能选单（Menu）：可按鼠标或热键选取显示出接下来的附属功能选单显示出接下来的对话框三、状态列（Status bar）：显示编辑结构及仿真状态光标所在位置的公尺数路网编辑：在选择的节点内的位置及数字仿真状态：现在的仿真时间及当地循环时间网络节点：编辑教育、指导仿真状态：网页上现有的交通工具数量及在真正的时间内可能被仿真的交通工具可能之数量四、滚动条(Scroll bar)：在网页可见范围内的水平及垂直滚动条五、工具列(Tool bar)：图片编辑的功能六、工具列上的这些分开的按扭可以用鼠标的左键在它们的按扭上点选，其解释如表一：表一、工具列上按钮简介1.2 键盘、鼠标键作业（Keyboard and Mouse Click Operation）接下来的信息适用于在一般的原理，透过VISSIM路网编辑。

一、鼠标右键：插入一个新的要素（对象）二、左键：一下为选择一个存在的（对象）二下为打开连结的资料盒三、RETURN（返回）：相当于使用鼠标在Highlight按钮上按键ESC：相当于鼠标在取消的按钮上按键DEL：删除一个选择要素（对象）注意：有些路网要素不能被DEL键删除，这样的要素要靠选择它并移走它的基本要素去删除掉。

如表二的这些按钮，只能在仿真或测试进行时才可被利用：表二、仿真按钮1.3打印（Printing）输出文本文件能被观看并且打印在标准的WINDOWS应用例如Notepad。

而且，大部份输出档案被制造，图形为了容易输入伸展表格应用。

在图解的输出中，例如动画屏幕镜头，是借着使用打印功能和布置方式对话框去打印。

而计算机打印出的文字由流动屏幕区域和数据文件构成在测试档钮上为Project（主题）和Scenario（剧本）和Simulation Time，File Name（文件名）。

Vissim4.3操作手册（初级）2015年7月目录1 交通流仿真及VISSIM基本原理 (1)1.1 交通流仿真原理 (1)1.2 Vissim基本原理 (1)2 Vissim软件简介 (2)2.1 Vissim主要术语介绍 (2)2.2 Vissim软件功能介绍 (3)2.3 Vissim操作界面介绍 (4)2.4 Vissim仿真基本操作流程 (9)2.5 Vissim模型数据需求 (10)2.5.1准备阶段 (10)2.5.2 网络数据 (10)2.5.3 交通流数据 (10)2.5.4 信号控制数据 (11)2.5.5 公交数据 (11)3 路网属性 (11)3.1 物理路网 (11)3.1.1准备底图的创建流程 (11)3.1.2添加路段（Links） (14)3.1.3连接器 (16)3.2 定义交通属性 (17)3.2.1定义分布 (17)3.2.2目标车速变化 (19)3.2.3 交通构成 (21)3.2.4 交通流量的输入 (21)3.3 路线选择与转向 (22)3.4 信号控制设置 (24)3.4.1信号参数设置 (24)3.4.2信号灯安放及设置 (27)3.4.3优先权设置 (28)4仿真 (30)4.1 参数设置 (30)4.2 仿真 (31)5评价 (32)5.1 行程时间 (32)5.2 延误 (34)5.3 数据采集点 (36)5.4 排队计数器 (38)Vissim4.3操作手册VISSIM为德国PTV公司开发的微观交通流仿真软件系统，用于交通系统的各种运行分析。

该软件系统能分析在车道类型、交通组成、交通信号控制、停让控制等众多条件下的交通运行情况，具有分析、评价、优化交通网络、设计方案比较等功能，是分析许多交通问题的有效工具。

1 交通流仿真及VISSIM基本原理1.1 交通流仿真原理交通流仿真通过构建车辆的通行环境（道路网、交通控制、限速等）、驾驶员行为（跟车、换道超车等）、车辆性能特性、交通需求特性等交通要素的计算机模型，通过“再现”或“预演”交通流在不同的交通流组织方案、交通控制管理方案下的运行特性，达到评价、优选方案的目的。

2013 Vissim 4.3 入门操作目录第一章 (3)1.1概述 (3)1.2 底图导入 (3)1.2.1使用CAD画出需要仿真的交叉口，再用输出功能将图像保存成*.bmp格式。

(3)1.2.2 装载底图 (3)1.2.3 确定比例尺 (4)1.3车道布置 (5)1.3.1添加行车道 (5)1.3.2 车道连接 (6)1.3.3路线选择 (9)2交通量 (12)2.1 车辆组成 (12)2.2车道车辆布置 (13)2.3 信号灯配时 (15)2.4 车道信号灯布置 (17)3运行 (19)第一章1.1概述本文适合初学者快速利用Vissim 4.3对交叉口进行简单仿真。

通过本文操作，仿真效果如图1-1所示。

对于更高层次的仿真本文未进行介绍，请读者选择跟高层次的操作手册，可参见寄语。

图1-11.2 底图导入1.2.1使用CAD画出需要仿真的交叉口，再用输出功能将图像保存成*.bmp格式。

1.2.2 装载底图点击如图1-2标题栏的View 菜单——选择Background ——再单击Edit——弹出如图1-3 Background Selection窗口，点击load装载1.2.1步骤中绘制的*.bmp底图。

查看打开的底图，使用鼠标的滚轮放大或缩小底图大小。

使用右侧和下边的滚动条调整图像所处的位置。

（友情提示；对于cad画出的尺寸较小的图像，导入时显示较小，请耐心寻找）图1-2图1-31.2.3 确定比例尺重复1.2.2步骤，打开图1-3 Background Selection窗口，选择Scale,鼠标会变成一把尺子。

按住鼠标左键在底图延车道横向画出虚线，松开左键会弹出如图1-4的窗口,在Distance一栏中填上画出的虚线所代表的实际距离。

(本文以单车道3.5记，虚线画出4车道宽度也就是14m，为了构图方便本文在Distance一栏中填入14.2m)图1-41.3车道布置1.3.1添加行车道鼠标左键单击(其它按钮同) 右侧工具栏的links按钮如图1-5,按住鼠标右键，在底图上拖取出需要的道路线松开右键会弹出如图1-6所以的窗口，在窗口中lingks Length显示拖取出的车道长度，在lanne width中可以改变车道的宽度。

VISSIM使⽤说明⽬录1简介 (1)2定义路⽹属性 (3)2.1物理路⽹ (3)2.1.1准备底图 (3)2.1.2定义⽐例尺 (3)2.1.3添加路段（Links） (4)2.1.4连接 (6)2.2定义车辆特性 (7)2.2.1定义分布 (7)2.2.2车辆加速度 (9)2.2.3车辆类型和等级 (10)2.2.4交通组成 (12)2.2.5交通流量 (14)2.2.6期望车速变化 (16)2.3路线选择与转向 (20)2.4动态分配 (22)2.5公共交通 (23)2.5.1公交停靠站 (23)2.5.2公交线路 (24)2.6信号控制交叉⼝设置 (26)2.6.1信号参数设置 (26)2.6.2信号灯安放及设置 (28)2.6.3优先权设置 (29)4 仿真 (32)4.1参数设置 (32)4.2仿真 (32)5输出结果 (34)5.1W ARNINGS（*.ERR）⽂件 (34)5.2T RA VEL T IME（*.RSZ）⽂件 (34) 5.3D ELAY T IMES（*.VLZ）⽂件 (38)5.4Q UEUE C OUNTER（*.STZ）⽂件 (40) 1简介VISSIM3.0的操作使⽤主要分为三⼤步骤：在VISSIM3.02中，包含两种数据：静态数据和动态数据静态数据表⽰道路设施，包括：●道路（Link ）：道路是有起点、迄点的有向线段。

●连接段：表明转向、车道减少、车道增加●公交车站位置和长度●信号灯和停车线位置●检测器位置和长度●公交招呼点动态数据包括：●交通流量，包括货车的百分⽐●路线选择点位置●优先规则●停车信号位置●公交车线路、发车时间、滞留时间●数据收集点●⾏程时间和延误时间●排队长度VISSIM3.0中主要名词术语介绍见下图-1。

图-1 在介绍具体操作步骤之前，先介绍⼀下Vissim3.02软件中菜单项和功能键,如图-2所⽰。

图-2下⾯，针对每⼀步进⾏具体介绍。

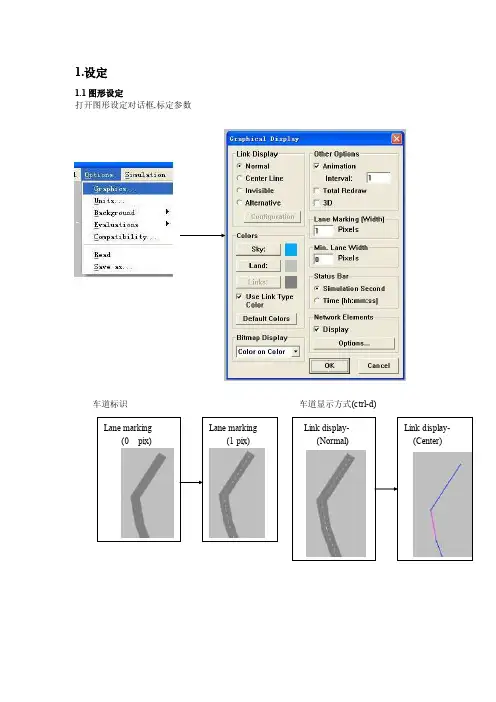

1.设定1.1图形设定打开图形设定对话框,标定参数车道标识 车道显示方式(ctrl-d)(0 pix) (1 pix)1.2仿真参数设定Period 仿真的总时间Start time 仿真开始时间Sim.sec/s 仿真秒/秒，控制仿真的速度Time steps/sim.sec 步数/仿真秒，控制仿真的精细程度，默认值为0.1s Random seed 随机数种子数，相同的输入信息和相同的种子数会产生相同的结果。

在重复仿真中，如果改变随机数种子，情况也变化。

Break at 中断时刻Right-side traffic/left-side traffic 右行和左行规则，对相向而行的车道，港湾式公交站点和高速公路上的超车行为有影响（选择左或右侧车道作为超车道）1.3 驾驶行为设定预设有下列几种行为：1 urban (motorized) 城市道路中机动车的行为2 right side rule（motorized）高速路中遵循右行规则车辆行为3 interurban(free lane section) 高速路中自由变道的车辆行为4 footpath(no interaction) 不互相影响的步行5 cycle path(free overtaking) 自由的超车行为，用于模拟自行车和行人也可以在下列对话框中设定新的驾驶行为：2.基本操作2.1 建立路网 建立link 12.1 建立交通流点击，可以看到车辆在路2.2 设置信号灯2.2.1建立一组信号灯按下，左键点选信号灯所在的路段，右键点击路段上等参数2.3车辆路径的控制点击，须一致）2.4让行标志的使用左键点击按下，在对应的位置右键点击设置支路车辆的停车点（红色）2.5 公共交通的设置按下，设置公交线路的，确定公交线路在路网中的起点和终点，并设置公按下，。

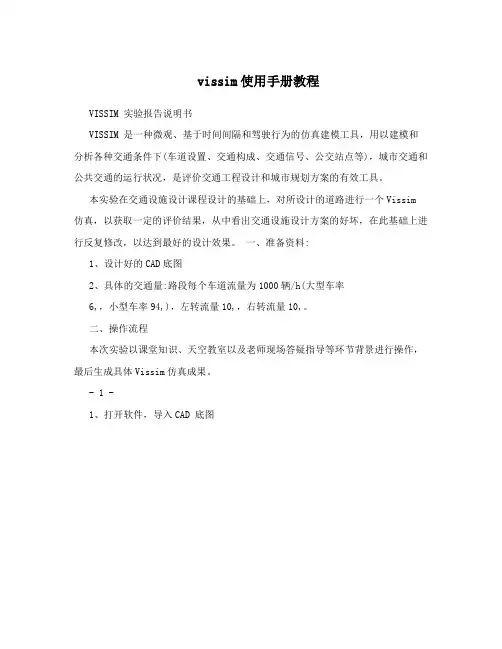

vissim使用手册教程VISSIM 实验报告说明书VISSIM 是一种微观、基于时间间隔和驾驶行为的仿真建模工具，用以建模和分析各种交通条件下(车道设置、交通构成、交通信号、公交站点等)，城市交通和公共交通的运行状况，是评价交通工程设计和城市规划方案的有效工具。

本实验在交通设施设计课程设计的基础上，对所设计的道路进行一个Vissim仿真，以获取一定的评价结果，从中看出交通设施设计方案的好坏，在此基础上进行反复修改，以达到最好的设计效果。

一、准备资料:1、设计好的CAD底图2、具体的交通量:路段每个车道流量为1000辆/h(大型车率6,，小型车率94,)，左转流量10,，右转流量10,。

二、操作流程本次实验以课堂知识、天空教室以及老师现场答疑指导等环节背景进行操作，最后生成具体Vissim仿真成果。

- 1 -1、打开软件，导入CAD 底图在查看下拉菜单中选取“背景”选项- 2 -点“读取”到入CAD底图，然后关闭对话框。

- 3 -点显示整个路网。

再点击“背景”--“编辑”—“比例尺”输入相关尺度。

2、路段VISSIM路网编码的第一步工作是描绘路段轨迹，寻找进出交叉口的所有道路，确定进口以及交叉口内的车道数。

每条道路表示为一个路段，从主要道路开始编码。

路段上的车道数始终保持恒定，若车道数发生变化，必须重新建立一个路段。

如果要改变已有路段上的车道数，依次选择:编辑?打断路段，在车道数变化位置打断路段(默认快捷键为<F8>)。

建模技巧:? 创建一条单向路段并调整曲率，然后利用生成相反方向选项，创建一个具有相似形状的反向路段。

? 连接器(而不是路段)可用来建模转向车流。

? 路段不应在交叉口转弯，而应该延伸到交叉口中央 (如果是“直达路段”，不允许不同数量的车道数)。

- 4 -对与高架路段的处理:选取相应的高架段，选中路段，右击在一段路上等间距打点，然后同时Alt+鼠标(左击两次)，出现对话框，输入相应的高程，这样就形成了一定的高度。

2013 Vissim 4.3 入门操作目录第一章 (3)1.1概述 (3)1.2 底图导入 (3)1.2.1使用CAD画出需要仿真的交叉口，再用输出功能将图像保存成*.bmp格式。

(3)1.2.2 装载底图 (3)1.2.3 确定比例尺 (4)1.3车道布置 (5)1.3.1添加行车道 (5)1.3.2 车道连接 (6)1.3.3路线选择 (9)2交通量 (12)2.1 车辆组成 (12)2.2车道车辆布置 (13)2.3 信号灯配时 (15)2.4 车道信号灯布置 (17)3运行 (19)第一章1.1概述本文适合初学者快速利用Vissim 4.3对交叉口进行简单仿真。

通过本文操作，仿真效果如图1-1所示。

对于更高层次的仿真本文未进行介绍，请读者选择跟高层次的操作手册，可参见寄语。

图1-11.2 底图导入1.2.1使用CAD画出需要仿真的交叉口，再用输出功能将图像保存成*.bmp格式。

1.2.2 装载底图点击如图1-2标题栏的View 菜单——选择Background ——再单击Edit——弹出如图1-3 Background Selection窗口，点击load装载1.2.1步骤中绘制的*.bmp底图。

查看打开的底图，使用鼠标的滚轮放大或缩小底图大小。

使用右侧和下边的滚动条调整图像所处的位置。

（友情提示；对于cad画出的尺寸较小的图像，导入时显示较小，请耐心寻找）图1-2图1-31.2.3 确定比例尺重复1.2.2步骤，打开图1-3 Background Selection窗口，选择Scale,鼠标会变成一把尺子。

按住鼠标左键在底图延车道横向画出虚线，松开左键会弹出如图1-4的窗口,在Distance一栏中填上画出的虚线所代表的实际距离。

(本文以单车道3.5记，虚线画出4车道宽度也就是14m，为了构图方便本文在Distance一栏中填入14.2m)图1-41.3车道布置1.3.1添加行车道鼠标左键单击(其它按钮同) 右侧工具栏的links按钮如图1-5,按住鼠标右键，在底图上拖取出需要的道路线松开右键会弹出如图1-6所以的窗口，在窗口中lingks Length显示拖取出的车道长度，在lanne width中可以改变车道的宽度。

VISSIM安装1. 安装microsfot_framework_20chsAB@105752@.exe2. 安装VISSIM4.3/Setup.3. 拷贝C:\Program Files\vissim4.3_\2008_License里所有文件到VISSIM4.3的安装目录（如：C:\Program Files\PTV_Vision\VISSIM430\Exe）下，双击运行_UpdateLic2008.bat4. 运行vissim 4.3冻结时间工具\ RunAsDate.exe,(1)Browse选择VISSIM4.3目录下的vissim.exe（C:\Program Files\PTV_Vision\VISSIM430\Exe\vissim.exe）(2)修改时间2008（3）填写桌面快捷名“VISSIM FT2008”，点击”Create Desktop Shortcut =>”. 关闭5.运行桌面快捷名“VISSIM FT2008”如图成功上海万代制药有限公司EHS-010-00 高危险性作业许可管理规定编制：审核：批准：2012年7月1日发布 2012年8月1日实施高危险性作业许可管理规定1 目的为加强安全管理，从严管控临时性危险性作业，规范临时作业的审批管理，防止发生安全事故。

2 范围适用于公司范围内所有涉及到的临时危险性作业管理。

3 责任公司各部门。

4 程序4.1 高危险性作业：指对人们的财产和人身安全具有较高危险性的活动。

4.2 高危险性作业的分类4.2.1 动火作业：指除固定动火区、固定用火作业外在易燃易爆区域内从事电气焊（割）、使用电钻、砂轮、喷灯等临时性动火作业。

4.2.2 有限空间作业：指一种相对狭窄或有限制的空间，诸如箱体、锅炉、容器、舱室等，有限空间意味着由于结构、尺寸、形状而导致恶劣的通风条件。

4.2.3 高处作业：指凡在坠落高度基准面2m以上（含2m），有可能坠落的高处进行的作业。

实验一VISSIM基本认识及基本操作实验报告一、实验目的掌握交通仿真系统VISSIM基本功能的使用。

二、实验原理以基本路段、出口匝道、无信号平面交叉口为例，练习基本交通仿真操作。

三、实验内容1、基本路段仿真2、设置行程时间检测器3、道路的连接和路径决策4、冲突区的设置四、实验步骤单击菜单栏上的View，选择Options，在Languages&Units下选择Chinese，切换成中文。

1、基本路段仿真步骤（1）绘制路段：单击“路段&连接器”按钮，切换到路段编辑状态，将鼠标移到视图区，确定任意起点按住鼠标右键，平行向右移动鼠标，在需要的长度放开鼠标右键，路段绘制完成，在弹出的“路段属性”对话框内设置路段属性。

车道数设置为“3”，单击“完成”。

（2）流量设置：单击“车辆输入”按钮，切换到路段流量编辑状态，双击路段，在“车辆输入”对话框输入流量“1500”，车辆构成选择“Default”。

路段起点出现黑色线段，表示已完成流量设置。

（3）运行仿真：菜单栏单击“仿真”—>“参数”，在弹出的“仿真参数”对话框内调节仿真运行速度，为看清车辆行驶，调小速度为“6仿真秒/s”，单击确定。

2、设置行程时间检测器步骤：（1）单击行程时间，左键单击选中主路段，然后在主路段靠近起点某处右键，出现红色竖线，起点检测器设置完成，再在靠近终点处右键出现绿色竖线同时弹出“创建行程时间检测”对话框，单击确定。

（2）评价结果输出：菜单栏单击“评价”—>“文件”在评价对话框内勾选行程时间。

单击确定。

（3）运行仿真：单击上部工具栏连续仿真按钮，然后结束停止仿真。

在根目录右键打开“.rsz”文件，选择打开方式为记事本，最后一行第二个数字则为平均行程时间。

3、道路的连接和路径决策步骤（1）添加出口匝道：按绘制路段步骤添加一段出口匝道。

（2）连接匝道：单击“路段&连接器”按钮，切换到路段编辑状态，鼠标移到主路段，左键单击显示出主路段中心线，右键单击拖动鼠标到与匝道的连接处，匝道发生变化时停止，在弹出的“连接器”对话框内勾选样条曲线，点数选择为8条，单击确定。

本期我们将介绍VISSIM 4.3 版本二次开发的基本指令，包括路网运行控制、仿真参数设置、检测参数获取及控制算法嵌入。

同时将附上一个完整的匝道控制案例源代码（包含inp路网文件）。

1前言自VISSIM二次开发系列前十一期文章发布以来，小编收到了很多反馈和问题，主要集中在以下几点：(1) 许多读者朋友是用matlab、vb或者其他平台进行VISSIM二次开发，对C#不熟悉；(2) 有许多特定的需求，比如：无人驾驶场景模拟，驾驶行为参数标定、交叉口自适应控制等；(3) 希望公开检测参数获取和匝道控制的源代码。

第一个问题，希望读者朋友们能够掌握开发的原理和方法，平台仅仅是工具；第二个问题，如果有好的案例或者DEMO，希望能够拿出来分享，有问题也可以通过智联交通QQ群一起讨论；第三个问题，本期会介绍4,3版本开发的基本指令，并附上匝道控制案例的完整源代码。

2匝道控制场景本期以一个匝道控制场景的构建过程为例，总结VISSIM 4.3二次开发的基本指令。

如图1所示为实施匝道控制的快速路瓶颈区域，因其地理位置原因（该匝道是南环高架南段唯一的一处上匝道，毗邻商圈），上匝道需求较大，匝道汇入主线为3并2，且汇入后的2车道宽度较窄，匝道车流汇入持续对主线交织区产生干扰，导致汇入点通行能力下降。

，高峰时段主线排队部分时段超过1公里。

为缓解拥堵，使上匝道车辆有序进入主线，管理部门拟在入口匝道处设计信号控制灯，在周边分流路口设置VMS信息板，并与地面信号控制相协调，限于篇幅，本文仅介绍匝道控制的一种方案——ALINEA控制（相关资料参考第五期）。

(a) 匝道控制地理位置(b) 高峰期快速路主线拥堵图 1 快速路瓶颈区域如图2所示为瓶颈区域早高峰车速及车流量变化，由匝道上下游车速、流量数据可见：匝道下游的主线通行能力保持稳定，在4000pcu/h左右，而上游主线流量在2800~3200pcu/h，匝道流量达到900~1200pcu/h水平时，主线上游流量交通状态开始恶化。

Vissim4.3学习笔记Vissim4.3学习笔记1.仿真模型交通仿真器包括跟车模型车道变换模型基本操作默认快捷键Vissim COM接⼝Python程序语⾔3.显⽰设置View->opinion…->View->network Element->View->opinion->traffic->configuration->3D信号灯设置根据布局,可以设置⼀个或多个⽅向指⽰,:左转,直⾏,右转.例如：布局中⾄少包含⼀个左转信号灯时，左转才有效。

雾化效果4.仿真基础数据分布期望车速分布与⾃⾝期望车速不同的车辆越多，将会⽣成越多的车辆排队。

如果可能超车，只要车辆的期望车速⾼于当前的⾏驶车速，就会选择机会-对其他车辆不构成危险0进⾏超车。

Base data->distributions->desired speed重量分布HGV的重量定义为重量分布，它与功率分布共同作⽤，影响斜坡⾏驶车辆的驾驶⾏为。

功率-重量⽐的范围是7—30KW/t Base data->distributions->weight功率分布它与重量分布共同作⽤，影响斜坡⾏驶车辆的驾驶⾏为。

Basedata->distributions->power颜⾊分布只⽤于图形显⽰，对仿真结果没影响。

3D模型的分布3D模型的分布可定义：⼀个车辆类型中不同的车辆尺⼨⼀个⾏⼈类型中不同的⾏⼈尺⼨该分布是图形显⽰的基础，⽽且将对仿真结果产⽣影响（如：车辆/⾏⼈的长度和宽度）Base data->distributions->vehicle modle停车时间分布(停车及停车场)Vissim将把停车时间分布⽤于以下情况:>停车场的标准时间,对应停车场类型的路径决策需要定义⼀个每个时间间隔的停车场>停车标志处和收费站公交站点.该分布有两种类型:正态分布：由平均值和标准差定义停车时间。

vissim4.3中添加3D模型
vissim4.3中添加3D模型
1Vissim3D模型摆放操作
（1）完成基础路网搭建后，在2D模式下按组合键Ctrl+D切换到3D模式，也可以做一下才做切换到3D模式下，如下图所示
图1-1
（2）在3D模式下点,在在需要添加3D模型位置点击鼠标右键，如下图所示
图1-2
(3)选择需要添加的模型，点击add，在Selected Model Elements中选择添加好的模
型，点击OK。

如下图所示
图1-3
(4)点击已经加入的模型，可以选择删除模型
图1-4
（5）移动模型：按住不放Ctrl，鼠标拖拽模型完成模型移动。

旋转模型：按住不放Shift，鼠标拖拽模型完成模型旋转。

注：在vissim6.0或更高版本中，操作会有变化。
