施工测量方案
施工测量方案一、施测原则1、严格执行测量规范：遵守先整体后局部的工作程序，先确定施工控制网，后以施工控制网为依据，进行各局部点的定位放线。
2、必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
3、定位工作执行自检、互检合格后再报检的工作制度。
4、测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。
5、明确为工程服务，按图施工，质量第一的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作做风。
二、准备工作1、学习设计文件和相应的技术标准，全面了解设计意图，认真熟悉、审核图纸。
2、施测人员能通过对总平面图和设计说明的学习，了解工程总体布局、工程特点、周围环境、构筑物的位置及坐标，其次了解现场测量坐标与结构物的关系，水准点的位置和高程。
根据设计要求的施工精度，在了解总图后认真学习道路施工图，及时校对道路及附属结构的平面位置，它是整个工程放线的依据。
3、测量放线之前，测量人员首先熟悉总体布置图，细部结构设计图。
根据整体到局部的原则，以控制网作为放样依据，找出主要轴线和主要点的设计位置，以及各部分之间的几何关系，再结合现场条件和控制点的分布，采取适宜的放样方法。
施工测量贯穿整个施工过程，是保证施工质量的一个方面。
三、施工测量规定1、一般放样工作开始之前应详细查阅工程设计图纸，了解设计要求，根据精度指标选择放样方法。
2、对于设计图纸中有数据和几何尺寸的，应认真进行检定审核，确认准确无误后方可使用。
3、必须按正式设计图纸和文件（包括修改通知）进行放样，不得凭口头通知或未经批准的草图放样。
4、所有放样点均应有检核条件，现场取得的放样及检查验收资料必须进行复核，确认无误后方能交付使用。
5、放样结束后，应向使用单位提供书面的放样成果单。
四、放样数据准备1、放样前应根据设计图纸和有关数据使用的控制点成果计算放样数据，绘制放样草图，所有数据、草图均应经两人独立校核。
施工测量方案2
施工测量方案一.测量依据与准备1.工程测量总体安排以设计图及建设单位规划的用地地界, 结合测绘成果和总平面定位, 现场建立相对的一级三角控制主网, 并在此基础上, 指导现场定位及轴线、标高的控制施工。
本工程定位, 将利用一级三角控制主网, 采用坐标距离定位”的方法来进行建筑物定位及各条轴线的控制, 并采取闭合检查。
工程定位全站仪、经纬仪配合定位。
水准标高采用水准仪测量。
2.测量仪器的选用注: 以上仪器均应鉴定合格, 并在计量鉴定使用有效期内。
在使用过程中, 应经常检查仪器的常用指标, 一旦偏差超过允许范围, 应及时校正来保证测量精度。
二.场区平面控制网的测设1.平面轴线控制测量1）基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据, 其三角控制主网基准点精度应控制在5mm以内。
基准平面控制主网是建立在基准点的基础上的, 设置时要求同时满足稳定、可靠和通视三个要素, 其中任何一点遭到不可预见事件的破坏或移动时, 应及时复测补网。
标高以建设单位提供的规划永久水准点为基准, 其数值以规划最新数值为准。
施工高程应根据最新数据及时调整, 可利用平面控制主网基准点位作为水准点控制基准点。
轴线坐标控制点投测完毕之后, 互相之间应进行校核, 同时检验偏差情况, 闭合检查如果超出精度允许范围应及时纠正。
2）测量施工方法:根据建设单位提供的规划测量成果对设计总平面图所反映的建筑物场地进行复测, 确保建筑总平面图所反映的尺寸与场地实际情况相吻合。
在项目测量人员初步测量定位后, 由公司工程部技术科进行复核, 在复核正确的情况下, 报请设计和监理来现场对建筑物的定位进行复核, 在复核正确后, 由项目部填写好测量定位单报请设计和监理签字认可, 然后将签字后的资料交项目部资料员保存。
测量定位的精度为万分之一, 定位外包轴线尺寸允许误差为5mm.3）轴线控制测量精度及要求:长轴线上的定位点, 不得少于3个；轴线点误差, 不应大于5mm ；放样后的主轴线点位, 应进行角度观测, 检查直线度；测定交角的测角中误差, 不应超过25〃；直线度的限差, 应在180°±5以内。
工程测量施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，工程建设规模不断扩大，工程测量在工程建设中的重要性日益凸显。
为确保工程建设的顺利进行，提高工程质量，本项目特制定工程测量施工方案。
本方案旨在明确工程测量施工的流程、方法、质量控制及安全措施，确保工程测量工作的高效、准确、安全。
二、工程概况1. 工程名称：某市XX大道改造工程2. 工程地点：某市XX大道3. 工程规模：全长XX公里，红线宽度XX米4. 工程内容：道路、桥梁、排水、照明、绿化等工程5. 工程工期：XX个月三、工程测量施工方案1. 施工准备（1）人员准备：组织专业测量团队，包括测量工程师、测量员、数据处理员等，确保施工人员具备相应的专业技能和经验。
（2）设备准备：配备全站仪、水准仪、GPS定位仪、测距仪、水准尺、钢卷尺、绘图板、计算机等测量设备和工具。
（3）资料准备：收集工程地形图、设计图纸、地质勘察报告等相关资料，为测量工作提供依据。
2. 施工流程（1）平面控制测量：根据设计图纸，在施工现场设置平面控制点，进行平面控制网的布设和观测，确保控制点的精度。
（2）高程控制测量：在平面控制点的基础上，布设高程控制网，进行高程观测，确保高程控制点的精度。
（3）细部测量：根据平面和高程控制点，进行细部测量，包括道路中线、边坡、桥梁、排水、照明等工程设施的测量。
（4）数据处理与成果整理：对测量数据进行整理、计算和审核，形成测量报告，提交给相关部门。
3. 施工方法（1）平面控制测量：采用全站仪进行测量，采用极坐标法进行点位放样，确保控制点的精度。
（2）高程控制测量：采用水准仪进行测量，采用三角高程法进行点位放样，确保高程控制点的精度。
（3）细部测量：根据工程实际情况，采用全站仪、GPS定位仪、测距仪等进行测量，确保测量数据的准确性。
4. 质量控制（1）严格按照国家相关规范和标准进行测量工作，确保测量数据的准确性。
（2）加强测量设备的维护和保养，确保设备正常运行。
施工测量方案
一、施工场地平面控制网的测设根据先整体后局部、高精度控制低精度的工作程序，准确地测定与保护好场地平面控制和主轴线的桩位，是保证整个施工测量精度和顺利进行的基础，因此控制网与主轴线的选择、测定及桩位的保护等项工作，与施工方案、现场布置统一考虑确定。
1、控制网均匀布全场区，其中包括：作为场地定位依据的起始点，建造物的对称轴和主要轴线等。
2、在便于使用(平面定位和竖向控制)施测和长期保留的原则下组成环线建造物的闭合图形，以便施工使用的控制网自身闭合校核。
3、控制点之间要通视、易量，控制桩的顶面标高略低于场地设计标高二、施工场地标高控制网的测设为保证平面控制网的相对精度，以设计指定的一个红线桩的点位和一条红线边的方向为准进行测设。
根据场面地、工期、网形及精度要求的不同，采取不同的测法，以保证施工需要及精度要求。
根据定位条件，在现场直接测定控制的定位。
定出平面控制网，这样一步一校核测法保证了主体建造物轴线的定位精度度，也使整个施工测工作简便易行。
当控制网测定并经自检合格后，提请主管领导及有关技术部门通知甲方验线，在收到验线合格通知后，方可正式使用，并采用切实措施保护好桩位。
1、建造物附近至少要设置三个水准点和±0.000 的水平线。
2、在场地内任何地方安置水准仪时，都能同时后视到二个水准点，以便使用。
并且使场地内各水准点构成闭合的桩顶钢板上，焊上一个小半球作为水准点之用。
3、整个场地内各水准点标高和±0.000 水平线标高经自检及有关技术部门和甲方检测合格后，方可正式使用，桩位采取妥善保护，并在雨季先后各复测一次，以保证标高的正确性。
三、±0.000 以上施工测量1、标高控制网的建立场地标高控制网根据指定的已知标高的水准点引测到场地内，测出±0.00 水平线后，到另一指定的水准点做附合校对，闭合差应小于±5 mm n (n 为测站数)或者±20mm L (L 为测线长度，以 km 为单位)，闭合差合格后，按测站数成正比例地分配，如果场地附近设计方面只给出一个已知标高的水准点时，应用往返测法或者闭合测法进行校核。
施工测量方案
施工测量方案施工测量方案为了确保事情或工作安全顺利进行，通常会被要求事先制定方案，方案是在案前得出的方法计划。
我们应该怎么制定方案呢？下面是小编精心整理的施工测量方案范文，欢迎大家分享。
施工测量方案篇1一、工程概况本工程为XX县环城西路公路(拓宽)，起讫里程K0+000——K3+624，全长3426km。
起点位于XX县便江大桥(三大桥)，由北往南依次与在建的龙山北路、已建永康路相连，呈近南北走向，XX县环城西路K0+000+426(拓宽)具体尺寸布置为：6.50m人行道+8.0m辅助车道+3.0m机非隔离带+15.0m主车道+3.0m机非隔离带+8.0m辅助车道+6.50m人行道环城西路为城市次干道，设计车速40km/n设计路宽为15.0m，主车道已修好。
二、施工测量技术措施1、做好开工前的测量交底工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。
关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。
2、中线复测和边线放样中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。
它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。
定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。
路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。
关于中线复测和边线放样，应注意做好以下几点;一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50——100米;如果发现问题及时联系设计单位查明原因。
施工测量方案
3.施工过程监测
-对施工过程中的关键部位、关键工序进行监测，确保施工质量。
-采用全站仪、水准仪等设备进行监测，及时发现问题并采取措施。
-定期对监测数据进行分析，为施工提供参考依据。
4.竣工验收测量
-对建筑物进行整体测量，包括平面位置、高程、尺寸等。
-对测量数据进行整理、分析，编制竣工验收测量报告。
八、测量质量控制
4.加强测量过程的监督检查，确保测量工作质量。
5.对测量数据进行复核，发现问题及时整改。
八、施工测量安全管理
1.测量人员应严格遵守施工现场安全管理规定，确保人身安全。
2.测量设备应定期检查，确保设备安全性能。
3.测量过程中，应采取有效措施，防止安全事故的发生。
4.加强对测量现场的巡查，发现问题及时处理。
2.施工放样
（1）根据设计图纸，将建筑物的轮廓线、轴线、高程等要素放样到施工现场。
（2）采用全站仪、GNSS接收机等进行放样，确保放样精度。
（3）对放样结果进行复核，确保无误后进行施工。
3.施工过程监测
（1）对施工过程中关键部位、关键工序进行监测，确保施工质量。
（2）采用全站仪、水准仪等设备进行监测，及时发现问题并采取措施。
九、施工测量资料管理
1.建立测量资料管理制度，确保测量资料齐全、完整。
2.测量资料应包括：测量方案、测量记录、测量报告等。
3.测量资料应分类存放，便于查阅。
4.测量资料应定期归档，妥善保管。
十、结语
本施工测量方案旨在规范本项目施工测量工作，确保施工质量。施工过程中，测量人员应严格执行本方案，并根据实际情况进行调整。通过全体测量人员的共同努力，为项目的顺利推进提供有力保障。
（3）定期对监测数据进行整理、分析，为施工提供依据。
-对施工过程中的关键部位、关键工序进行监测，确保施工质量。
-采用全站仪、水准仪等设备进行监测，及时发现问题并采取措施。
-定期对监测数据进行分析，为施工提供参考依据。
4.竣工验收测量
-对建筑物进行整体测量，包括平面位置、高程、尺寸等。
-对测量数据进行整理、分析，编制竣工验收测量报告。
八、测量质量控制
4.加强测量过程的监督检查，确保测量工作质量。
5.对测量数据进行复核，发现问题及时整改。
八、施工测量安全管理
1.测量人员应严格遵守施工现场安全管理规定，确保人身安全。
2.测量设备应定期检查，确保设备安全性能。
3.测量过程中，应采取有效措施，防止安全事故的发生。
4.加强对测量现场的巡查，发现问题及时处理。
2.施工放样
（1）根据设计图纸，将建筑物的轮廓线、轴线、高程等要素放样到施工现场。
（2）采用全站仪、GNSS接收机等进行放样，确保放样精度。
（3）对放样结果进行复核，确保无误后进行施工。
3.施工过程监测
（1）对施工过程中关键部位、关键工序进行监测，确保施工质量。
（2）采用全站仪、水准仪等设备进行监测，及时发现问题并采取措施。
九、施工测量资料管理
1.建立测量资料管理制度，确保测量资料齐全、完整。
2.测量资料应包括：测量方案、测量记录、测量报告等。
3.测量资料应分类存放，便于查阅。
4.测量资料应定期归档，妥善保管。
十、结语
本施工测量方案旨在规范本项目施工测量工作，确保施工质量。施工过程中，测量人员应严格执行本方案，并根据实际情况进行调整。通过全体测量人员的共同努力，为项目的顺利推进提供有力保障。
（3）定期对监测数据进行整理、分析，为施工提供依据。

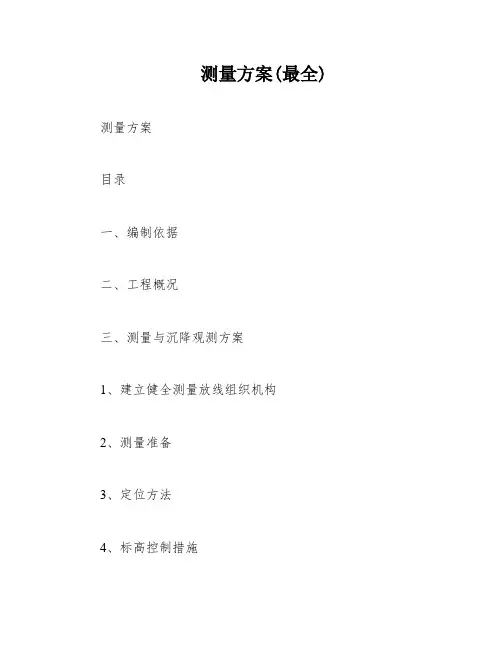

测量方案(最全)
测量方案(最全) 测量方案目录一、编制依据二、工程概况三、测量与沉降观测方案1、建立健全测量放线组织机构2、测量准备3、定位方法4、标高控制措施5、保证测量质量技术措施6、沉降观测措施一、编制依据本测量方案的编制依据包括《工程测量规范》（GB-2007）、《工程测量测量术语标准》（GB/T-2011）和施工图纸等。
二、工程概况本工程为XXX特优级食用酒精技术改造升级项目，包括DDGS车间和精馏工段，建筑面积分别为㎡和2617.6m2，层数分别为4层和2层，饲料车间建筑高度约27.5m，精馏工段建筑高度为15.2m，基础为预制管桩基础，框架结构。
三、测量与沉降观测方案1、建立健全测量放线组织机构为满足施工测量放线要求，保证施工精度，项目部将配备专业技术精干、富有丰富经验的专业测量人员，并建立由技术负责人、技术员、质检员、测量放线员共同组成的测量放线组织机构，以确保工程质量。
2、测量准备项目部进场后，技术负责人将与建设单位、设计单位、规划单位联系，办理建筑红线、绝对高程的交接手续，并依据建筑总平面图实地勘察现场。
随后，技术负责人将组织测量放线、技术、质检人员熟悉图纸，为后续的测量工作做好准备。
3、定位方法根据设计要求和施工实际情况，项目部将采用全站仪、经纬仪、水准仪等设备进行测量，以确保测量精度。
4、标高控制措施为保证工程建设的标高控制精度，项目部将采用高精度水准仪进行测量，同时加强对标高控制点的保护和管理，确保其不受到损坏或干扰。
5、保证测量质量技术措施为保证测量质量，项目部将采用以下技术措施：1）对测量设备进行定期检修和校准，确保其工作状态良好；2）对测量数据进行及时处理和分析，确保数据的准确性和可靠性；3）加强测量现场管理，确保测量工作的顺利进行。
6、沉降观测措施为监测工程建设过程中的沉降情况，项目部将采用沉降观测仪器进行实时监测，并及时进行数据处理和分析，以确保工程建设的安全和稳定。
测量方案应校核施工图纸细部尺寸，并根据建筑总平面进行测量定位放线。

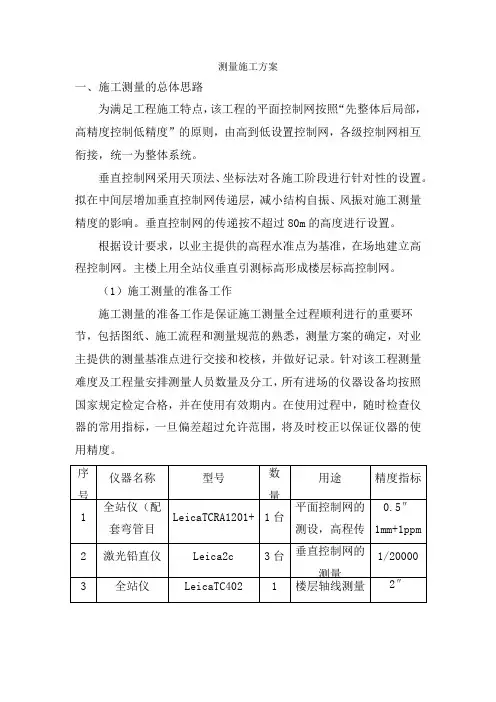

测量施工方案
测量施工方案一、施工测量的总体思路为满足工程施工特点，该工程的平面控制网按照“先整体后局部，高精度控制低精度”的原则，由高到低设置控制网，各级控制网相互衔接，统一为整体系统。
垂直控制网采用天顶法、坐标法对各施工阶段进行针对性的设置。
拟在中间层增加垂直控制网传递层，减小结构自振、风振对施工测量精度的影响。
垂直控制网的传递按不超过80m的高度进行设置。
根据设计要求，以业主提供的高程水准点为基准，在场地建立高程控制网。
主楼上用全站仪垂直引测标高形成楼层标高控制网。
（1）施工测量的准备工作施工测量的准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸、施工流程和测量规范的熟悉，测量方案的确定，对业主提供的测量基准点进行交接和校核，并做好记录。
针对该工程测量难度及工程量安排测量人员数量及分工，所有进场的仪器设备均按照国家规定检定合格，并在使用有效期内。
在使用过程中，随时检查仪器的常用指标，一旦偏差超过允许范围，将及时校正以保证仪器的使用精度。
磁铁线坠、三脚架、对讲机等。
1）人员准备：本工程设测量管理员 1 名负责本工程与测量有关的工作，测量员2名负责施工过程中的测量放线工作。
2）技术准备：a、根据工程任务的要求，收集分析勘测、设计及施工等相关资料。
包括：①城市规划部门测绘成果；②工程勘察报告；③施工设计图纸与有关的变更文件；④施工组织设计及施工方案；⑤施工场地地下管网及其它构筑物的成果图。
b、熟悉首层建筑平面图、基础平面图、有关大样图、总平面图及与定位测量有关的技术资料。
c、根据建筑图与结构图校核各部位的尺寸，了解建筑物的平面布置情况，主要轴线，建筑物长、宽，结构特点及解建筑物的建筑坐标、设计高程，在总平面图上的位置，建筑物周围主要建筑物的相互关系和轴线尺寸。
（2）平面控制网的建立平面控制网是土建、钢结构、幕墙装修、机电安装、沉降及变形观测施工测量的依据，也是监理等各检测单位复查的基准。
布网要求：各级平面控制点可靠、稳定、使用方便；通视条件好，检校方便，满足施工精度要求。
中建八局施工测量方案[全面]

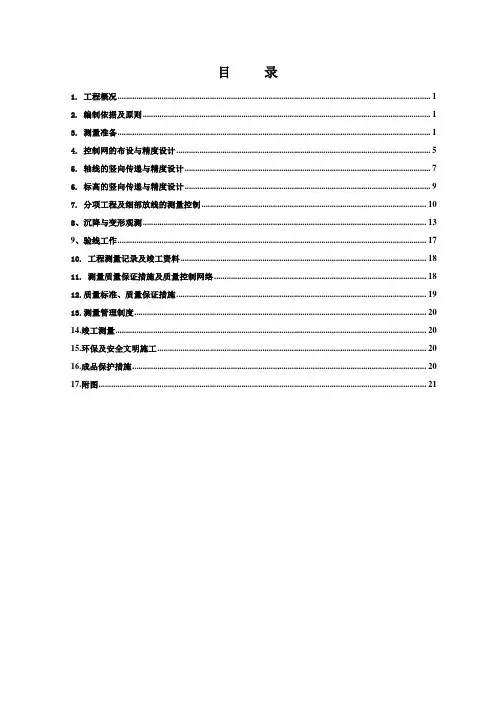

![中建八局施工测量方案[全面]](https://img.taocdn.com/s1/m/ec8a24ec312b3169a551a40a.png)
控制桩位必须用混凝土保护,地面以上设醒目的红白相间围护栏杆,防止施工机具车辆碰压,详见下图:
5.轴线的竖向传递与精度设计
轴线测设及高程控制流程如下:
5.1.±0.000以下轴线采用对穿直线法(外控法),将经纬仪置于轴线控制点上,后视前方控制点,然后将轴线倒到基坑边,重新安置仪器,正倒镜后视控制点,将轴线投测至施工层上;轴线投测后,仪器置于施工层校测角度是否与理论值相符,用检定过的50米钢尺丈量相邻轴线间距离,距离若在规范规定之内,投测正确,否则应重新投测,直至正确为止,最后将轴线墨线于施工层面上.
项目部入场后首先对业主提供的万达广场G1-G10测量成果进行校核,验证无误后以控制点G3、G4、G5为基准点,施测出本工程所需控制点.
1.3．本工程测量控制的难点与重点
本工程纵、横轴线太长,难于控制,故本工程测量的重点工作是地下部分墙柱施工测量的控制与消除控制轴线误差.地上部分是垂直控制及轴线和标高的竖向传递及精度控制.
在施测面上应根据具体情况,可对控制网进行局部临时加密,以便于用常规方法进行细部测量.
平面控制点经我方质检部门验收并经监理复测验收合格后,方可正式使用.
4.2.场地标高控制网的测设
4.2.1.布网原则:
1)该建筑场地至少要设置4个水准点,且应闭合合格.
2)整个场地内,每东西或南北相距100米左右要有水准点,即在场地内任何地方安置水准仪时,都能同时后视到2个水准点,以便使用.并且使场地内各水准点构成闭合图形,以便闭合校核.
5)组织测量人员学习有关高层建筑的测量技术规范、验收标准,熟悉施工图纸,对分包专业单位进行全面的交底.
6)测量人员需经过岗位培训,持有效的岗位证书上岗.
3.2.测量仪器及工具准备
主要工具仪器设备:
5.轴线的竖向传递与精度设计
轴线测设及高程控制流程如下:
5.1.±0.000以下轴线采用对穿直线法(外控法),将经纬仪置于轴线控制点上,后视前方控制点,然后将轴线倒到基坑边,重新安置仪器,正倒镜后视控制点,将轴线投测至施工层上;轴线投测后,仪器置于施工层校测角度是否与理论值相符,用检定过的50米钢尺丈量相邻轴线间距离,距离若在规范规定之内,投测正确,否则应重新投测,直至正确为止,最后将轴线墨线于施工层面上.
项目部入场后首先对业主提供的万达广场G1-G10测量成果进行校核,验证无误后以控制点G3、G4、G5为基准点,施测出本工程所需控制点.
1.3．本工程测量控制的难点与重点
本工程纵、横轴线太长,难于控制,故本工程测量的重点工作是地下部分墙柱施工测量的控制与消除控制轴线误差.地上部分是垂直控制及轴线和标高的竖向传递及精度控制.
在施测面上应根据具体情况,可对控制网进行局部临时加密,以便于用常规方法进行细部测量.
平面控制点经我方质检部门验收并经监理复测验收合格后,方可正式使用.
4.2.场地标高控制网的测设
4.2.1.布网原则:
1)该建筑场地至少要设置4个水准点,且应闭合合格.
2)整个场地内,每东西或南北相距100米左右要有水准点,即在场地内任何地方安置水准仪时,都能同时后视到2个水准点,以便使用.并且使场地内各水准点构成闭合图形,以便闭合校核.
5)组织测量人员学习有关高层建筑的测量技术规范、验收标准,熟悉施工图纸,对分包专业单位进行全面的交底.
6)测量人员需经过岗位培训,持有效的岗位证书上岗.
3.2.测量仪器及工具准备
主要工具仪器设备:
施工测量施工方案

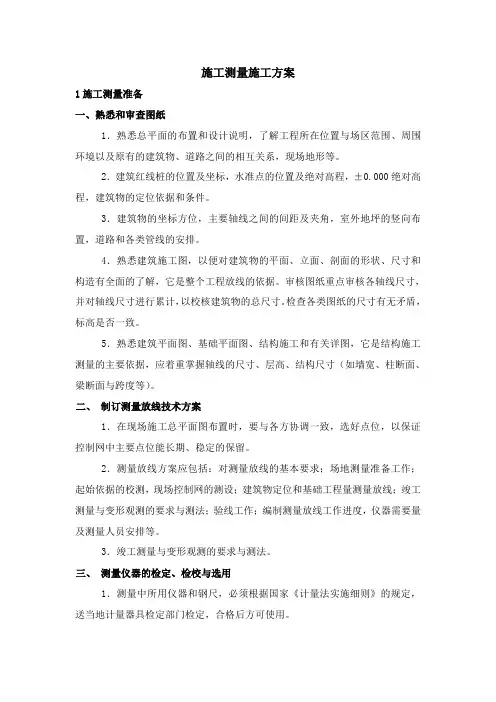

施工测量施工方案1施工测量准备一、熟悉和审查图纸1．熟悉总平面的布置和设计说明，了解工程所在位置与场区范围、周围环境以及原有的建筑物、道路之间的相互关系，现场地形等。
2．建筑红线桩的位置及坐标，水准点的位置及绝对高程，±0.000绝对高程，建筑物的定位依据和条件。
3．建筑物的坐标方位，主要轴线之间的间距及夹角，室外地坪的竖向布置，道路和各类管线的安排。
4．熟悉建筑施工图，以便对建筑物的平面、立面、剖面的形状、尺寸和构造有全面的了解，它是整个工程放线的依据。
审核图纸重点审核各轴线尺寸，并对轴线尺寸进行累计，以校核建筑物的总尺寸。
检查各类图纸的尺寸有无矛盾，标高是否一致。
5．熟悉建筑平面图、基础平面图、结构施工和有关详图，它是结构施工测量的主要依据，应着重掌握轴线的尺寸、层高、结构尺寸（如墙宽、柱断面、梁断面与跨度等）。
二、制订测量放线技术方案1．在现场施工总平面图布置时，要与各方协调一致，选好点位，以保证控制网中主要点位能长期、稳定的保留。
2．测量放线方案应包括：对测量放线的基本要求；场地测量准备工作；起始依据的校测，现场控制网的测设；建筑物定位和基础工程量测量放线；竣工测量与变形观测的要求与测法；验线工作；编制测量放线工作进度，仪器需要量及测量人员安排等。
3．竣工测量与变形观测的要求与测法。
三、测量仪器的检定、检校与选用1．测量中所用仪器和钢尺，必须根据国家《计量法实施细则》的规定，送当地计量器具检定部门检定，合格后方可使用。
2．根据经纬仪与水准仪检定规程规定，在其检定周期内，每月还需对主要轴线关系进行检校，以保证观测精度。
（1）经纬仪的检校：经纬仪有四条主要轴线：视准轴（CC）、横轴（HH）、度盘长水准器轴（LL）和竖轴（VV），它们之间应具备的几何关系是：LL⊥VV、CC⊥HH和HH⊥VV。
（2）水准仪的检校：水准仪有视准轴（CC）、长水准器轴（LL）、圆水准器轴（L′L′）和竖轴（VV）四条主要轴线，它们之间具备LL//CC和L′L′//VV。
施工测量方案
目录一、测量施工准备 (1)1、仪器准备 (1)2、人员准备 (2)3、制定测量方案 (2)4、图纸校核及定位依据校测 (2)二、控制点复测 (3)三、控制点加密 (3)四、导线测量 (3)五、水准导线测量 (4)六、水准控制方法 (4)七、平面控制方法 (5)八、施工测量 (5)1、平面定位 (5)2、高程引测 (5)3、校对及增设水准基点 (5)4、桥梁平面图及纵横断面、竖向布置图核对 (6)5、桥桩的放样： (6)6、桩基础测量放线、桩孔定位 (6)7、墩柱施工 (6)8、支座安装 (6)9、预制板吊装 (6)10、地下管线测量 (7)九、测量质量保证措施 (7)施工测量方案一、测量施工准备工程开工前应与招标人办理交接桩手续，办好交接桩手续后及时做施工测量复测及桩位保护工作，在工程施工前详细检查、核对纵、横断面图，发现问题应进行复测，确认无误后根据设计图纸和有关规定进行放样。
本工程主要测量工作集中在道路施工，道路施工各个路段分布较散，点多线多，标准要求高。
而且测量控制工作有其特别的系统严密性、连续性，来不得半点差错。
在操作过程中，我们成立由技术负责人、技术员和多名专业测量人员组成专业测量组，并配备先进的测量仪器，采用科学的测量方法，采用计算机进行计算、绘图，保证测量工作高精度、高效率的完成。
认真钻研图纸，从每个点、每条线开始，扎实控制好局部的标准精度，再进而组织好全局的施测工作，提高施测精度和施测效率。
测点放样前，认真作好内业准备工作，校正仪器设备，拟定施测方案。
现场精心操作，对不符合精度测量成果必须复测，决不马虎了事。
做好施工期间的中线桩、水平桩、边桩的测设、保护和复测是整体达到标准的重要环节。
主要做法是：开工前一定要全面贯通测量一次。
按设计提供的水准点全面复测原地面水平桩。
根据计算的填高放边桩。
包括路基用地桩和路堤坡脚、路堑堑顶、边沟等的具体位置桩。
定出路基清表边界线，将该范围内的树木、灌木丛、果树等砍伐或移植，清除路基范围内的垃圾、有机物残渣及原地面以下100～300mm内的草皮、农作物根系和表土，运至弃土场或监理工程师指定的地方。
施工测量方案
施工测量方案一、轴线控制桩的校测1、在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。
2、校测仪器采用测量精度2″级、测距精度2mm+2ppm 的全站仪。
二、平面放样测量1、轴线投测。
平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2 经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。
然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
控制轴线标识示例：2、圆弧控制线放样。
圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。
3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。
三、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm 或+1000mm 标高线，控制模板平面位置及高度。
2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。
四、±0.00 以下结构施工中的标高控制1、高程控制点的联测。
在向基坑内引测标高时，首先联测高程控制网点。
经联测确认无误后，方可向基坑内引测所需的标高。
2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。
标高基准点用红油漆标注在基坑侧面上，并标明数据。
3、施工标高点的测设。
施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。
施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。
±0.00 以上施工测量一、平面控制测量本工程各建筑物±0.00 以上的轴线传递用激光经纬仪竖向投测法进行。
测量施工方案
测量施工方案
根据提供的永久性高程点及城市坐标网，按四等水准测量进行闭合，并附和施工所需水准点及导线点,把成果上报监理工程师，经监理工程师同意后才进行下道工序。
(1)技术标准：
水准点闭合差：±12√L（L为水准点之间的水平距离，单位为km）导线方位角闭合差：±40×n秒（n为测站数）直接丈量测站允许偏差：
固定测桩间距离（m）允许偏差：
<2001/5000
200～5001/10000
>5001/20000
(2)高程测量：在施工过程中与施工紧密配合，不仅在施工前测量，更要在施工中加以控制。
(3)放马道中心线：
①放样要求：直线段放出中线和边线（每20m放一处）；曲线段放出曲线要素点并进行加密，使各点之间距离不超过10m。
②放样方法：用全站仪放出道路中线，再用方向架和钢尺放出
边线
(4)断面复测、工程量计算：
确定断面位置：在已放出的路中线上，置方向架，放出与路中线垂直的方向，用皮尺和花杆在此方向上测断面尺寸。
用厘米方格纸画出横断面图，采用断面平均法计算土石方工程量。
（5）根据标桩准确定位码头、亲水平台中心位置，放出轮廓线精准定位。
测量施工方案(图文并茂)
垂准引测：在混凝土楼面架设激
光铅直仪，垂直向上投递平面轴
线控制点至上部楼层。
激光控制
点投测到上部楼层后，组成矩形
图形。
在矩形的各个点上架设全
站仪，复测多边形的角度、边长
误差，进行点位误差调整并作好
点位标记。
±0.00以下部分：采用水准仪
以中丝读数法进行，施工标高点
测设在墙、柱外侧立筋上，并用
红油漆作好标记。
临时标高点每
次引用时必须重新投测。
墙柱拆
模后，在墙或柱的立面测设1m
的标高线做好标记，为下一道工
序提供依据。
标高测量控制
±0.00以上部分：本工程高程
基准线设在首层，标高引测采用
大盘尺量距配合全站仪天顶量
距复核的方法进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工测量方案1 施工测量控制网建立本工程由××市勘查研究院在施工场地以导线形式施测四个施工控制点，形成场地平面控制网，作为建筑物定位地依据。
四个施工点用木桩打入地下，用水泥沙子加固，木桩上钉地小铁钉中心标志，小铁钉顶面施测高程，并出具施工点测量报告。
1、核算市勘查研究院测量报告中各施工点坐标(Y,X)于其边长(D),右夹角（β）是否对应。
使用坐标反算法。
公式：i j ij y y y -=∆ i j ij x x x -=∆22)()(ij ij ij x y D ∆+∆= 边长Dijijij x y arctg ∆∆=ϕ 方位角φ右夹角βi =(上一边的方位角φi-1.i )-(下一边的方位角φij )+180° 从反算结果得：各施工点坐标（X,Y ）与其边长(D)，右夹角（β）对应。
2、 现场校测施工点坐标四个施工点相互通视，用测距仪实测各边边长，用经纬仪测各点的右夹角，取实测值与通过报告计算的数值做比较。
3、校测水准点根据××市勘查研究院提供的n 个施工水准点，由其中一点出发，沿着另外n-1各点依次测量，最后又回到起点，实测中尽坐标增量（ΔY ，ΔX ）量做到前后视线等长，以保证精度。
所测高差平均值与已知高差之差小于±3mm n，可确定所给水准点标高正确。
在施工现场内选两处远离路边，受影响小又利于观测地方埋下永久水准点，测出其高程，为以后施工做准备。
2 建（构）筑物轴线定位及标定一、定位放线1、建筑物的定位放线是确定建筑物平面位置和开挖基础的关键环节。
施测中必须保证精度，杜绝错误，认真熟悉建筑图和结构图。
根据施工场地的实际情况考虑桩位的长期稳定的保留，对每栋建筑物测设十字形主轴线，作为定位放线的依据。
2、由建筑总平面图、桩位总平面图提供的设计坐标计算十字形控制线的交叉点坐标。
3、用角度交汇法确定每栋建筑物十字形主轴线交叉点的位置，经纬仪设在该位置。
用后方交汇法测出交叉点的现场实际坐标，与设计坐标比较。
在现场对初步测定的点位进行归化改正，即经纬仪设在初步测定的交叉点上。
用极坐标法测出设计坐标位置。
为检查测量结果的准确性，把仪器设于这个经过归化的坐标点，对其两个施工坐标点进行观测。
测出的夹角与理论的夹角的误差在规范的要求范围内，即满足要求。
角度交汇法：1、已知条件：A、B、C坐标及要求P坐标，计算出现场测设数据β1、γ1、β2、γ2角值。
然后将经纬仪分别安置在A、B、C三个坐标点，测设β1、γ1、β2、γ2各角，方向线AP、BP、CP交点即为所求P点。
角度交汇法示意图当误差三角形的边长不超过精度要求范围，取三角形重心作为P点的点位。
2、后方交汇法公式：A=(XB-XA)+(YB-YA)ctg α △Y=-k △x21k kba x ++-=∆ B=(YB-YA)-(XB-XA)ctg α C=(XB-XC)-(YB-YC)ctg β D=(YB-YC)-(XB-XC)ctg β2、 把交叉点投测在四面的基坑外的木桩上。
3、 平面控制法与主轴线的桩位是定位放线的重要依据。
当控制网与主轴线测定后应立即对桩位采取保护措施。
一般采取在桩上方立三角标或围栅栏等保护措施，并对其它班组施工人员进行保护测量标志的教育。
4、 当控制网测定并经自检合格后提请有关主管领导即有关技术部门，通知甲方验线。
在收到验线合格通知后，方可正式使用。
三、建筑物基础放线 1、基础放线当基础垫层浇筑完成，根据平面控制网，检测各主轴线控制桩位，确实没有碰动和位移后，用经纬仪向基础垫层投测主轴线。
经校核后，以主轴线为准，用墨线弹出基础施工中所需要的中线、边界线、墙宽线、柱位线、积水坑线等。
2、验线基础验线允许偏差如下：长度L≤30M 允许偏差±5mm30M＜L≤60M 允许偏差±10mm60M＜L≤90M 允许偏差±15mm90M<L 允许偏差±20mm基础放线经有关技术部门和建设单位验线后方可正式交付施工使用。
3 高层建筑中的高程测量一、测量允许偏差层间标高测量偏差不应超过±3mm，建筑全高（H）测量偏差不应超过3H/10000且不应大于：30m<H≤60m ±１0mm60m<H ≤90m ±15mm90m<H ±20mm二、±.000以下标高测法高层建筑的基础一般均较深，有时又不在同一标高上，为控制基础和±0.000以下各层的标高，在基础开挖过程中在基坑四周水平打下长木桩，在木桩侧面钉下球帽铁钉，编好号码，并用油漆在桩边写清楚，用吊钢尺的办法，用水准仪根据附近栋号水准点，测出球帽铁钉帽顶高程，对应编号做好纪录，最后，将水准仪安置在基坑内，校测各铁钉帽顶高程，附和或环线闭合差在±５mm内认为合格。
施测基础标高时，应后视两处作校核。
如图：基础高程测量图3、±0.000以上标高测法±0.000以上标高测法，主要是用钢尺沿结构外墙；边柱等向上竖直测量，一般高程建筑至少要由3处向上引测，以便相互校核和适应分段施工需要，引测步骤是：(1)、先用水准仪根据两个栋号水准点，在各向上引测处准确测出启始标高线（一般多测+1.000米标高线）(2)、用钢尺沿铅直方向，向上量至施工层，并画出正米数的水平线，各层的标高线均应由各处的起始标高线直接量取。
高差超过一整钢尺时，应在该层精确测定第二条起始标高线。
如果外墙整层有突出墙面的装饰线条时，在外架上用吊钢尺的方法，在装饰线以上测出第二条起始标高线。
如图。
标准层高层传递(3)、将水准仪安置至施工层，校测由下面传递上来的各条水平线，误差在5mm以内。
在各层抄平时，应后视两条水平线以做校核。
4、实测中的要点观测时，尽量做到前后视线等长。
由水平线向上或向下量高差时，所用钢尺应经过检验。
量高差时，尺身铅直并用标准拉力，要进行尺长改正和温度改正。
三、高层建筑物竖向控制当高层建筑施工到±0.000后，随着结构的增高，要将首层轴线逐层向上投测，作为各层放线和结构竖向控制的依据。
施工中对竖向偏差要求较高，轴线竖向投测的精度和方法必须与其适应，保证工程质量。
1、测量允许偏差层间竖向测量偏差不应超过3mm，建筑全高（H）竖向测量偏差不应超过3H/10000，且不应大于：30M<H≤60M ±10mm60M<H≤90M ±15mm90M<H ±20mm本工程全高超过90M，层间竖向测量偏差不应超过±3mm，建筑全高（H）竖向测量偏差不应超过±20mm。
2、高层建筑竖向投测和要点在基础工程完成后，根据建筑平面控制网，校测建筑物主轴线控制桩后，把十字形主轴线精确测设到高层建筑首层轮廓边缘预埋四块200mm×200mm的钢板上，作为向上投测的依据。
在浇筑上升的各层楼面时，在向应的位置预留150mm×150mm，与首层层面控制点向对应的小方孔，保证能使激光束垂直向上穿过与留孔。
在首层控制点上架设激光经纬仪，精确置中及整平仪器。
打开激光电源开关，发射可见红色光束，投射到上层预留孔的接收靶上。
转动调焦螺旋，使目标处的激光光斑最小。
旋转照准部，利用垂直微动手轮，用渐进法使光斑在目标处晃动最小。
光斑晃动的中心即为激光束的垂直位置，此点即为所求控制点。
其余控制点用同样的方法向上传递。
用经纬仪架在浇筑层控制点上，重新穿出主轴线，并检查十字形90度夹角，误差在1/6000以内，才可以进行细部结构的放线。
竖向投测前，要对仪器进行检校，保证激光垂准仪各轴系关系正确。
实测时仪器安置在施工层下面，因此，实测中要注意对仪器的安全采取保护措施，防止落物击伤。
4 沉降观测沉降观测本工程在每一施工阶段及使用过程中均应对建筑物做沉降观测记录。
首层施工完毕观测一次，以后每施工完二至三层观测一次，竣工验收后，观测一次，以后每半年观测一次，直到下沉稳定为止。
观测中一定保证；“三定（定人、定仪，定时）”。
同时确保每次观测前对使用仪器进行检核，以免影响观测结果。
各观测日期、数据均记录完整，并绘成图表存档，观测中如发现异常情况时，立即通知设计单位。
观测的对照点不得少于两个，并采用闭合法，测量精度采用二级水准。
对观测点要严加保护，不得损坏。
观测点布置、做法按照按结施平面图中标记准确埋设24个沉降观测点进行沉降观测，见附图。
观测点做法见附图制作埋设，并严加保护。
测量精度采用二级水准，仪器使用S1水准仪；观测方法采用一等水准测量，往返较差、附和或环线闭合差n 30.0mm(n 为测站数)。
沉降观测点布置图沉降观测点做法图5 建筑物的定位放线(1) 建筑物的定位应以其平面布置形式和占地面积大小不同而异：当以城市控制点或场区控制网定位时，应选择精度较高的点位和方向为依据；当以建筑红线桩定位时，应选择与主要街道中心线平行的建筑红线为依据，并应以较长的已知边测设较短的边；当以原有建(构)筑物或道路中心线定位时，应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。
(2) 定位的方法，在控制网上测定建筑物轴线控制桩。
定位的方法应以建筑物的形状不同而异，矩形建筑物宜用直角坐标法定位；任意形状建筑物宜用极坐标法定位；当量距有困难时，宜选用角度交会法定位。
6 垂直度的控制吊线坠法采用较重的特制线坠悬吊，以确定的轴线交点为准，直接向各施工层悬吊引测轴线。
(1)线坠的几何形体要规正，重量要适当(1～3kg)。
吊线用编织的和没有扭曲的细钢丝。
(2)悬吊时要上端固定牢固，线中间没有障碍，尤其是没有侧向抗力。
(3)线下端(或线坠尖)的投测人，视线要垂直结构面，当线左、线右投测小于3～4mm时，取其平均位置，两次平均位置之差小于2～3mm时，再取平均位置，作为投测结果。
(4)投测中要防风吹和震动，尤其是侧向风吹。
(5)在逐层引测中，要用更大的线坠(如5kg)每隔3～5层，由下面直接向上放一次通线，以作校测。
7 地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。
8 对邻近建筑物影响的观测地下室施工过程中，为了及时掌握施工对邻近建筑物影响的程度，因此对邻近建筑物进行观测。
在基础施工影响范围以外设基准点，再根据设计要求，对距基坑一定范围的建筑物，设置沉降观测点，并精确地测出其原始标高。
