无线表面肌电系统技术要求

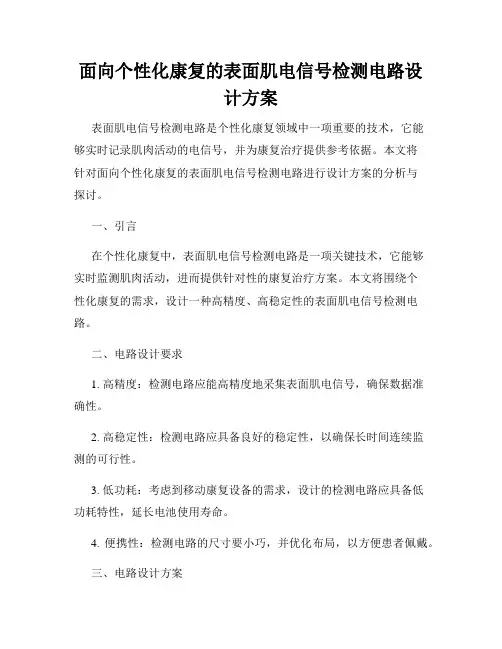

面向个性化康复的表面肌电信号检测电路设计方案表面肌电信号检测电路是个性化康复领域中一项重要的技术，它能够实时记录肌肉活动的电信号，并为康复治疗提供参考依据。

本文将针对面向个性化康复的表面肌电信号检测电路进行设计方案的分析与探讨。

一、引言在个性化康复中，表面肌电信号检测电路是一项关键技术，它能够实时监测肌肉活动，进而提供针对性的康复治疗方案。

本文将围绕个性化康复的需求，设计一种高精度、高稳定性的表面肌电信号检测电路。

二、电路设计要求1. 高精度：检测电路应能高精度地采集表面肌电信号，确保数据准确性。

2. 高稳定性：检测电路应具备良好的稳定性，以确保长时间连续监测的可行性。

3. 低功耗：考虑到移动康复设备的需求，设计的检测电路应具备低功耗特性，延长电池使用寿命。

4. 便携性：检测电路的尺寸要小巧，并优化布局，以方便患者佩戴。

三、电路设计方案基于以上需求，本文提出以下电路设计方案：1. 信号放大器设计：采用多级放大器结构，以提高信号采集的灵敏度和增益。

同时，引入滤波器对干扰信号进行抑制，以确保信号质量。

2. 低噪声设计：通过优化电路布局和选用低噪声元件，降低电路自身的噪声水平，提高信噪比，保证数据准确性。

3. 低功耗设计：采用低功耗运算放大器、低功耗滤波器和低功耗数字转换器等元件，以降低整个电路的功耗，延长电池寿命。

4. 便携性设计：精简电路板布局，优化尺寸和重量，考虑佩戴舒适度，提高患者的使用体验。

四、电路实现与测试本文拟采用模拟电路和数字电路相结合的方式实现面向个性化康复的表面肌电信号检测电路。

在设计完成后，需要进行测试以验证电路的性能。

1. 电路性能测试：通过输入模拟信号或真实肌肉信号，对电路的增益、频率响应、信噪比等性能指标进行测试。

2. 功耗测试：通过连接电源，测量整个电路的功耗，评估是否符合低功耗设计要求。

3. 可靠性测试：对电路进行长时间运行测试，并模拟不同环境条件下的应用场景，以验证电路的稳定性和可靠性。

高精度表面肌电信号检测电路的设计要点肌电信号（Electromyography，简称EMG）是人体运动产生的生物电信号之一，它包含了人体肌肉的活动信息，对于运动控制研究和康复医学具有重要意义。

为了准确地测量表面肌电信号，需要设计一种高精度的肌电信号检测电路。

本文将介绍设计这种电路的要点。

一、信号放大器设计1. 增益选择：针对表面肌电信号的微弱特点，需要选择适当的放大倍数。

通常情况下，增益应在1000～2000之间，以充分放大信号且避免过度放大引起的干扰。

2. 噪声抑制：为了提高测量信号的信噪比，可以采用差分放大电路来抑制共模噪声，同时通过滤波器技术去除高频噪声。

3. 输入阻抗：应选择适当的高输入阻抗以减小电极接触阻抗对信号测量的影响。

二、滤波器设计1. 带通滤波器：为了消除噪声和干扰，需要设计一个带通滤波器，将信号限制在感兴趣的频率范围内。

通常选择10 Hz至500 Hz的通道带宽。

2. 噪声高频截止滤波器：为了进一步去除高频噪声，可以添加一个高频截止滤波器，通常将截止频率选取在500 Hz以上。

3. 采样率选择：为了充分还原原始信号的细节，采样率应选择为采样频率的两倍以上。

三、电极设计1. 选择合适的电极材料：应选择导电性好、与皮肤接触良好的材料作为电极，如银/银氯化银电极。

2. 电极间距：电极间距需要适当，一般在2~4厘米之间，以兼顾测量信号的质量和人体舒适度。

3. 抗干扰能力：电极的设计应具备较好的抗干扰能力，以避免外界电源干扰对测量结果的影响。

四、参考电极设计1. 参考电极的选择：为了保证信号的稳定性和一致性，通常会选择一个参考电极与测量电极配对使用，参考电极可以选用身体其他部位的电极。

2. 阻抗匹配：参考电极和测量电极之间的阻抗应匹配，以减小干扰信号对测量的影响。

五、抗干扰设计1. 屏蔽设计：为了防止来自外界的电磁干扰，需要对电路进行屏蔽设计，例如使用金属屏蔽罩或层压板。

2. 接地设计：良好的接地设计可以有效减小干扰信号对测量结果的影响。

表面肌电标准化
表面肌电（Surface Electromyography，sEMG）是测量肌肉活动的一种方法。

标准化是指在进行sEMG测量时，遵循一定的标准和规范，以确保结果的可比性和可靠性。

以下是一些常见的表面肌电标准化步骤和原则：
1. 皮肤准备：在进行sEMG测量之前，需要准备被测肌肉区域的皮肤表面。

这包括清洁皮肤，去除皮肤上的油脂、污垢和死皮，并用酒精或其他适当的消毒剂消毒皮肤。

2. 传感器放置：选择合适的sEMG传感器，并按照特定的位置和方向放置在被测肌肉上。

具体位置和方向应根据国际标准或专业指南进行确定，如表面肌电国际学会（SENIAM）提供的推荐位置。

3. 强度标定：在进行正式测量之前，通常需要进行强度标定。

这包括记录一段基准信号，如最大主动收缩或静息状态下的肌电信号，以便后续数据分析时进行参考。

4. 数据采集：使用合适的设备和采样频率进行sEMG数据的获取。

常见的采样频率为1000Hz或更高，以确保对肌肉活动的准确捕捉和表示。

5. 数据分析：对采集到的sEMG数据进行预处理和分析。

这包括滤波、去除运动伪影、时域和频域分析等步骤，根据需要选择合适的分析方法。

需要注意的是，表面肌电标准化可能会因应用领域和研究目的而有所不同。

建议参考相关的学术文献、国际标准和专业指南，以确保在sEMG测量中遵循适当的标准化步骤和原则。

无线表面肌电测试分析系统简介
产品介绍：
原理：肌电信号是产生肌肉力的电信号根源，它是肌肉中许多运动单元动作电位在时间和空间上的叠加，反映了神经、肌肉的功能状态。

人体的运动是由运动神经放电，刺激相关肌肉收缩，以带动骨及关节来完成的，因此肌肉在收缩时会产生微弱的电信号。

表面肌电图是从肌肉表面通过电极引导、记录下来的神经肌肉系统活动时的生物电信号。

肌电信号本身是一种较微弱的电信号，加之皮肤和组织对肌电均有衰减作用, 在皮肤表面记录的表面肌电信号比针电极记录的信号更微弱, 也更易受干扰影响。

Cometa 肌电测试系统通过将特殊设计的电极，贴在肌肉表面来捕捉微弱的电信号，经放大并转换成数字信号，再通过无线方式送到电脑里用专业软件分析，能对神经-肌肉的功能做出评价。

应用领域：
运动生理教学与科研
体育基础理论教学，运动生理学教材中的试验部分。

肌肉收缩的生理学基础需要用该设备示教。

用肌电图研究肌肉的不同状态，肌肉之间的协调程度，收缩类型及强度。

运动训练及选材
指导科学训练:研究运动技术动作的生理学基础，帮助运动员改进技
术动作，科学训练
运动员选材：测试运动员的肌肉类型和工作能力，为科学选材提供理论依据
医学研究
检测神经对肌肉的支配程度和肌肉的损伤程度
康复领域神经肌肉疾病诊断，肌肉功能评价
人因工效学研究：
肌肉工作的工效学分析
表面肌电信号采集处理系统应用于典型的人机智能系统。

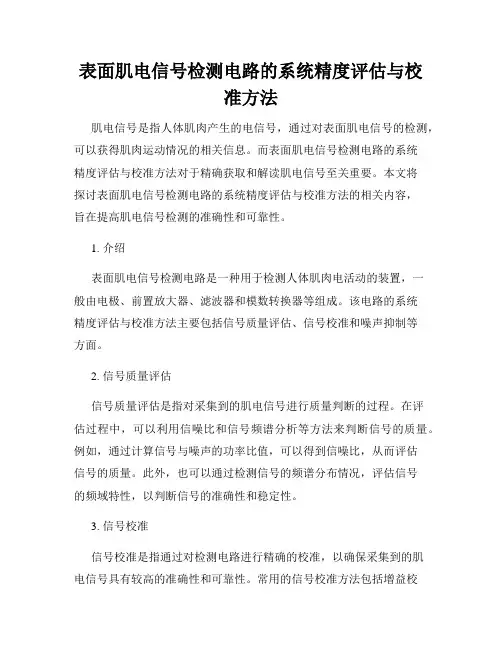

表面肌电信号检测电路的系统精度评估与校准方法肌电信号是指人体肌肉产生的电信号，通过对表面肌电信号的检测，可以获得肌肉运动情况的相关信息。

而表面肌电信号检测电路的系统精度评估与校准方法对于精确获取和解读肌电信号至关重要。

本文将探讨表面肌电信号检测电路的系统精度评估与校准方法的相关内容，旨在提高肌电信号检测的准确性和可靠性。

1. 介绍表面肌电信号检测电路是一种用于检测人体肌肉电活动的装置，一般由电极、前置放大器、滤波器和模数转换器等组成。

该电路的系统精度评估与校准方法主要包括信号质量评估、信号校准和噪声抑制等方面。

2. 信号质量评估信号质量评估是指对采集到的肌电信号进行质量判断的过程。

在评估过程中，可以利用信噪比和信号频谱分析等方法来判断信号的质量。

例如，通过计算信号与噪声的功率比值，可以得到信噪比，从而评估信号的质量。

此外，也可以通过检测信号的频谱分布情况，评估信号的频域特性，以判断信号的准确性和稳定性。

3. 信号校准信号校准是指通过对检测电路进行精确的校准，以确保采集到的肌电信号具有较高的准确性和可靠性。

常用的信号校准方法包括增益校准、偏置校准和带宽校准等。

其中，增益校准可以通过调整放大器的增益系数，使得采集到的信号与实际信号的幅值比例一致。

偏置校准则是通过调整前置放大器的直流偏置电压，使得信号的零点与实际零点对齐。

带宽校准则是通过调整滤波器的带宽和中心频率，使得采集到的信号能够覆盖所需的频率范围。

4. 噪声抑制噪声是表面肌电信号检测中不可避免的干扰因素，对信号的准确性和可靠性造成一定的影响。

为了抑制噪声的影响，可以采取一系列的噪声抑制方法。

例如，可以利用滤波器对信号进行滤波处理，去除高频噪声和低频噪声。

此外，也可以采用差分放大器来增强信号与噪声的差异，从而提高信号的有效性。

5. 精度评估在表面肌电信号检测电路的使用过程中，需要对其精度进行定量评估。

一种常用的评估方法是通过与参考电极信号进行比较，计算测量值与参考值之间的误差。

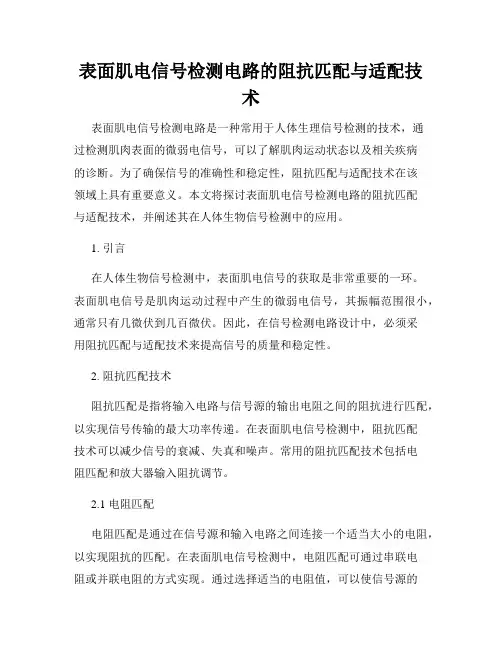

表面肌电信号检测电路的阻抗匹配与适配技术表面肌电信号检测电路是一种常用于人体生理信号检测的技术，通过检测肌肉表面的微弱电信号，可以了解肌肉运动状态以及相关疾病的诊断。

为了确保信号的准确性和稳定性，阻抗匹配与适配技术在该领域上具有重要意义。

本文将探讨表面肌电信号检测电路的阻抗匹配与适配技术，并阐述其在人体生物信号检测中的应用。

1. 引言在人体生物信号检测中，表面肌电信号的获取是非常重要的一环。

表面肌电信号是肌肉运动过程中产生的微弱电信号，其振幅范围很小，通常只有几微伏到几百微伏。

因此，在信号检测电路设计中，必须采用阻抗匹配与适配技术来提高信号的质量和稳定性。

2. 阻抗匹配技术阻抗匹配是指将输入电路与信号源的输出电阻之间的阻抗进行匹配，以实现信号传输的最大功率传递。

在表面肌电信号检测中，阻抗匹配技术可以减少信号的衰减、失真和噪声。

常用的阻抗匹配技术包括电阻匹配和放大器输入阻抗调节。

2.1 电阻匹配电阻匹配是通过在信号源和输入电路之间连接一个适当大小的电阻，以实现阻抗的匹配。

在表面肌电信号检测中，电阻匹配可通过串联电阻或并联电阻的方式实现。

通过选择适当的电阻值，可以使信号源的输出阻抗与输入电路的输入阻抗相匹配，从而最大程度地减小信号损失和失真。

2.2 放大器输入阻抗调节放大器输入阻抗调节是通过改变放大器的输入阻抗来实现阻抗的匹配。

在表面肌电信号检测中，通常使用差分放大器作为信号检测电路，差分放大器的输入阻抗可以通过调整放大器的输入电阻和反馈电容来实现。

通过调节放大器的输入阻抗，可以使信号的传输更加稳定，并减小外界干扰对信号的影响。

3. 适配技术适配技术是指为了提高信号的质量和稳定性，将信号检测电路与肌肉表面的电极进行适当的匹配调整。

在表面肌电信号检测中，适配技术主要包括电极选择和电极贴合度调整。

3.1 电极选择电极的选择是表面肌电信号检测电路中非常重要的一环。

常用的电极包括干式电极和湿式电极。

干式电极较为常见，可以通过降低皮肤与电极之间电阻的方法，提高信号的传输效果。

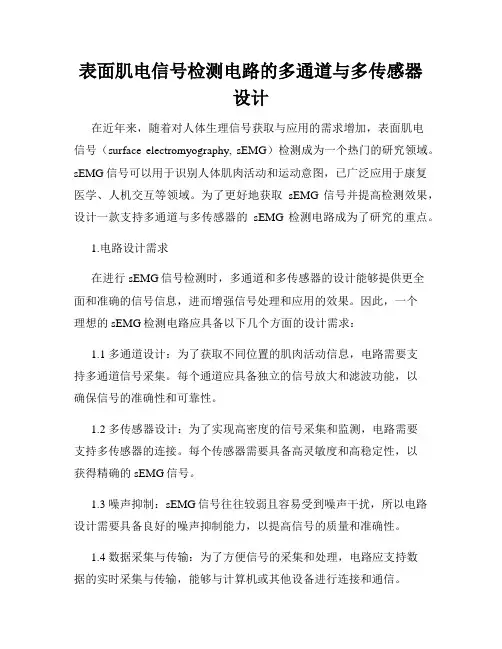

表面肌电信号检测电路的多通道与多传感器设计在近年来，随着对人体生理信号获取与应用的需求增加，表面肌电信号（surface electromyography, sEMG）检测成为一个热门的研究领域。

sEMG信号可以用于识别人体肌肉活动和运动意图，已广泛应用于康复医学、人机交互等领域。

为了更好地获取sEMG信号并提高检测效果，设计一款支持多通道与多传感器的sEMG检测电路成为了研究的重点。

1.电路设计需求在进行sEMG信号检测时，多通道和多传感器的设计能够提供更全面和准确的信号信息，进而增强信号处理和应用的效果。

因此，一个理想的sEMG检测电路应具备以下几个方面的设计需求：1.1 多通道设计：为了获取不同位置的肌肉活动信息，电路需要支持多通道信号采集。

每个通道应具备独立的信号放大和滤波功能，以确保信号的准确性和可靠性。

1.2 多传感器设计：为了实现高密度的信号采集和监测，电路需要支持多传感器的连接。

每个传感器需要具备高灵敏度和高稳定性，以获得精确的sEMG信号。

1.3 噪声抑制：sEMG信号往往较弱且容易受到噪声干扰，所以电路设计需要具备良好的噪声抑制能力，以提高信号的质量和准确性。

1.4 数据采集与传输：为了方便信号的采集和处理，电路应支持数据的实时采集与传输，能够与计算机或其他设备进行连接和通信。

2.电路设计方案基于上述设计需求，下面给出一种满足多通道与多传感器的sEMG检测电路设计方案。

2.1 多通道设计每个通道的信号采集流程应包括：肌肉表面的信号获取、信号放大、滤波和采样等步骤。

肌肉表面的信号获取：通过粘贴电极或穿戴电极数组等方式，将电极贴附在待检测的肌肉表面。

电极与肌肉之间的肌电信号即可被获取。

信号放大：使用电荷放大器或运算放大器对肌电信号进行放大，以增加信号的振幅，并使之适应后续处理的要求。

滤波：肌电信号中常常伴随着高频噪声和电源干扰等不希望的成分。

因此，应对信号进行低通滤波和带阻滤波等处理，以去除干扰。

delsys无线表面肌电参数Delsys无线表面肌电参数概述：Delsys无线表面肌电（sEMG）系统是一种用于测量和记录肌肉活动的设备。

它采用无线传输技术，通过传感器将肌电信号转化为电信号，并将其传输到计算机或移动设备上进行分析和记录。

Delsys 无线肌电系统具有高精度、高灵敏度和便携性等优点，被广泛应用于运动科学、康复医学、人机交互等领域。

参数解析：1. 信号采样率：Delsys无线肌电系统的信号采样率通常在1000 Hz 至2000 Hz之间。

信号采样率表示系统每秒钟对肌电信号进行采样的次数，采样率越高，可以更准确地捕捉肌肉活动的细节，提高测量结果的精度。

2. 信号频带宽度：Delsys无线肌电系统的信号频带宽度通常在20 Hz至450 Hz之间。

信号频带宽度表示系统可以捕捉的肌电信号的频率范围，较宽的频带宽度可以更全面地记录肌肉活动的变化。

3. 噪声水平：Delsys无线肌电系统的噪声水平通常在0.25 μV RMS至1 μV RMS之间。

噪声水平表示在测量过程中产生的额外噪音，噪声水平越低，系统测量的信号质量越好，结果越可靠。

4. 动态范围：Delsys无线肌电系统的动态范围通常为92 dB。

动态范围表示系统可以测量的信号强度范围，较大的动态范围可以同时捕捉到肌肉活动的微弱和强烈变化，避免信号过载或失真。

5. 电极间隔离：Delsys无线肌电系统的电极间隔离通常在100 MΩ至200 MΩ之间。

电极间隔离是指在测量过程中，电极之间的电阻，较大的电极间隔离可以减少电极之间的相互干扰，提高信号的纯净度。

6. 电池寿命：Delsys无线肌电系统的电池寿命通常在6至12小时之间，具体取决于使用情况和电池容量。

电池寿命是指系统在一次充电后可以持续使用的时间，较长的电池寿命可以保证系统在长时间实验或使用中不中断。

7. 传输距离：Delsys无线肌电系统的传输距离通常在10至30米之间，具体取决于环境和设备设置。

cometa无线表面肌电系统
无线表面肌电测试分析系统简介
产品介绍：
原理：肌电信号是产生肌肉力的电信号根源，它是肌肉中许多运动单元动作电位在时间和空间上的叠加，反映了神经、肌肉的功能状态。

人体的运动是由运动神经放电，刺激相关肌肉收缩，以带动骨及关节来完成的，因此肌肉在收缩时会产生微弱的电信号。

表面肌电图是从肌肉表面通过电极引导、记录下来的神经肌肉系统活动时的生物电信号。

肌电信号本身是一种较微弱的电信号，加之皮肤和组织对肌电均有衰减作用, 在皮肤表面记录的表面肌电信号比针电极记录的信号更微弱, 也更易受干扰影响。

Cometa 肌电测试系统通过将特殊设计的电极，贴在肌肉表面来捕捉微弱的电信号，经放大并转换成数字信号，再通过无线方式送到电脑里用专业软件分析，能对神经-肌肉的功能做出评价。

应用领域：
运动生理教学与科研
体育基础理论教学，运动生理学教材中的试验部分。

肌肉收缩的生理学基础需要用该设备示教。

用肌电图研究肌肉的不同状态，肌肉之间的协调程度，收缩类型及强度。

运动训练及选材
指导科学训练:研究运动技术动作的生理学基础，帮助运动员改进技
术动作，科学训练
运动员选材：测试运动员的肌肉类型和工作能力，为科学选材提供理论依据
医学研究
检测神经对肌肉的支配程度和肌肉的损伤程度
康复领域神经肌肉疾病诊断，肌肉功能评价
人因工效学研究：
肌肉工作的工效学分析
表面肌电信号采集处理系统应用于典型的人机智能系统。

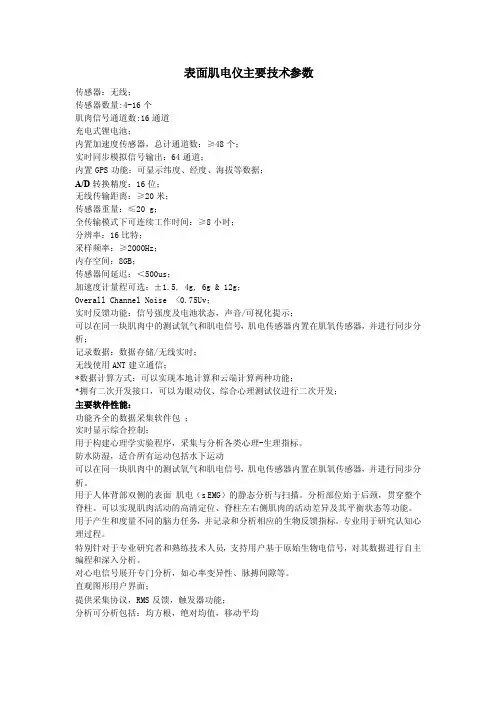

表面肌电仪主要技术参数传感器：无线；传感器数量:4-16个肌肉信号通道数:16通道充电式锂电池；内置加速度传感器，总计通道数：≥48个；实时同步模拟信号输出：64通道；内置GPS功能：可显示纬度、经度、海拔等数据；A/D转换精度：16位；无线传输距离：≥20米；传感器重量：≤20 g；全传输模式下可连续工作时间：≥8小时；分辨率：16比特；采样频率：≥2000Hz；内存空间：8GB；传感器间延迟：＜500us；加速度计量程可选：±1.5, 4g, 6g & 12g；Overall Channel Noise <0.75Uv；实时反馈功能：信号强度及电池状态，声音/可视化提示；可以在同一块肌肉中的测试氧气和肌电信号，肌电传感器内置在肌氧传感器，并进行同步分析；记录数据：数据存储/无线实时；无线使用ANT建立通信；*数据计算方式：可以实现本地计算和云端计算两种功能；*拥有二次开发接口，可以为眼动仪、综合心理测试仪进行二次开发；主要软件性能：功能齐全的数据采集软件包；实时显示综合控制；用于构建心理学实验程序，采集与分析各类心理-生理指标。

防水防湿，适合所有运动包括水下运动可以在同一块肌肉中的测试氧气和肌电信号，肌电传感器内置在肌氧传感器，并进行同步分析。

用于人体背部双侧的表面肌电（s EMG）的静态分析与扫描。

分析部位始于后颈，贯穿整个脊柱。

可以实现肌肉活动的高清定位、脊柱左右侧肌肉的活动差异及其平衡状态等功能。

用于产生和度量不同的脑力任务，并记录和分析相应的生物反馈指标。

专业用于研究认知心理过程。

特别针对于专业研究者和熟练技术人员，支持用户基于原始生物电信号，对其数据进行自主编程和深入分析。

对心电信号展开专门分析，如心率变异性、脉搏间隙等。

直观图形用户界面；提供采集协议，RMS反馈，触发器功能；分析可分析包括：均方根，绝对均值，移动平均。

Trigno无线表面肌电系统医学应用Trigno无线表面肌电系统应用从1993年起，Delsys 就一直处于肌电描记领域的前沿，并引领相关设备技术的创新。

Delsys的Parallel-Bar传感器为当今的肌电系统提供了一种信号质量、一致性和可靠性均一流的技术基础。

作为新的产品，Trigno无线传感器在肌电感应技术领域具有里程碑式的意思。

革命性的设计使得Trigno实现无与伦比的可靠性和信号质量，并摆脱了设备对病人动作的束缚，为病人的测试提供高便携的肌电描记方案。

Trigno无线传感器具有多功能设计，在每个肌电信号传感器内嵌有三轴加速度计，同时获得64通道的同步信号输出，在获取病人表面肌电信号的同时获取更多的运动学信息，提供更广的分析数据类型。

康复诊断与监测对于康复人群和康复师，病人相关肌肉的用力特征是关键信息，它与病人病情的评估、康复方案的制定、康复效果的监测有着密切的联系。

Trigno通过对病人不同肌肉或肌肉群的同步电信号采集，可从肌电数据中获取各肌肉发力顺序、发力程度等客观信息，为康复前和康复各阶段的表现提供充分的依据。

步态和运动分析通过对病人行走过程中下肢发力肌肉群的电信号的描记，Trigno可监测在步态过程中肌肉的用力表现，对同侧不同肌肉以及对称侧相同肌肉的用力协调性进行更深入的研究。

其他应用除了康复监测、步态分析等应用外，Trigno可广泛用于与肌肉用力相关的医疗方向，如老年人护理、战时损伤管理、术后功能分析等。

Trigno捕获的表面肌电信号的变化有助于从理论上了解神经肌肉系统的基本活动规律，为肌肉活动的神经控制机制提供科学依据。

系统参数及特点：16个肌电通道，48个加速度计通道64通道实时同步模拟信号输出无线传输距离可达40米体积小：规格仅为37mm x 26mm x 15mm 重量超轻：14 g全传输模式下可连续工作8小时16比特分辨率，采样频率4000Hz通过USB端口连接电脑传感器间延迟<500us加速度计量程可选：±1.5或±6g实时反馈信号强度及电池状态支持多种生物信号反馈传感器系统配置方案：一、肌电单独连接此配置时，64个数据通道通过计算机USB端口直接流入肌电软件读取和查看。

表面肌电分析系统 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】表面肌电分析系统项目计划书>>>成人康复目录一、项目提供方简介——南京伟思医疗科技有限责任公司南京伟思医疗科技有限公司公司成立于2001年，是专业从事医疗器械、生物医学工程、家庭健康产品以及计算机软件开发、生产、销售为一体的高新技术企业。

经过十余年的辛勤耕耘，目前已经发展成为一家拥有自主研发能力、优良的产品线、先进的商业模式、优良的服务、强大的技术能力、优秀的年轻团队、完善的管理体系和积极进取的企业文化的中国知名的医疗器械及家用健康产品供应商。

公司积极与国内数百家公司机构、上千家医院及近万名个人用户进行了友好的合作，使我们的产品成为中国心理学、康复医学及家用健康领域具有影响力和竞争力的品牌之一。

伟思公司设立职能部门、供应链、战略产品部、安思定事业部、市场部、客户部、渠道部。

伟思公司还将一如既往提升服务，全力支持我国康复事业的向前发展。

二、为什么要定量评定？“在康复领域中，康复评定是一项基本的专业技能，是制定出好的治疗计划的基础。

只有通过全面的、系统的和相近记录的康复评定，才有可能确定病人的具体问题，制定相应的干预计划。

”“可以这样说，没有评定，就没有康复。

”目前在临床上经常使用的评定方法有定性评定、半定量评定和定量评定。

定性评定容易受评定者和被评定者主观因素的影响，从而使分析结果有很大程度的模糊性和不确定性。

这种不确定性有时会因为评定医师的差异性，而使结果差异被主观放大。

最常见的半定量评定方法以量表法最为常见。

半定量评定的方法可以数量化地反映被试者的功能障碍水平和特点，但是由于两个分数相同的患者其功能障碍可以不同，他们可在不同的活动中得分或丢分，精确度不高。

因此，不同患者之间的功能活动的潜在差异可能被掩盖，而且量表法的有效性在很大程度上取决于评定量表的可靠性。

表面肌电信号检测电路的无线传输与通信方案近年来，随着人们对健康和生活质量的重视，肌电检测技术逐渐得到了广泛应用。

表面肌电信号检测作为一种非侵入式的生物电信号检测方法，被广泛应用于康复医学、人机交互和运动控制等领域。

然而，传统的有线传输方式限制了表面肌电信号检测系统的应用范围和舒适性，因此无线传输与通信方案的研究成为了当前热门的课题。

一、传统表面肌电信号检测电路的问题与挑战传统的表面肌电信号检测电路通常采用有线传输方式，设备由电极采集、放大、滤波、AD转换等模块组成。

然而，有线传输方式存在以下问题和挑战：1. 传输限制：有线传输方式需要将电极与数据采集设备通过导线连接，传输过程中易受到干扰，限制了用户的活动范围和舒适性。

2. 电极脱落：由于有线传输系统需要将电极与设备通过导线连接，用户的运动可能导致电极脱落，降低了数据采集的可靠性和准确性。

3. 使用复杂：有线传输方式需要用户对导线进行正确连接和固定，操作繁琐且易出错，不利于用户的普及和推广。

二、无线传输与通信方案的研究现状与发展趋势为了解决传统表面肌电信号检测电路的问题，研究者们提出了多种无线传输与通信方案，并取得了一些重要进展。

1. 蓝牙无线传输：蓝牙技术是一种低功耗、低成本的无线通信技术，在表面肌电信号检测领域得到了广泛应用。

通过将传感器与设备之间建立蓝牙连接，可以实现可靠的数据传输，并解决了传统有线传输方式存在的干扰和舒适性问题。

2. Wi-Fi无线传输：Wi-Fi技术是一种高速、广域的无线通信技术。

将表面肌电信号检测设备与计算机、移动设备等通过Wi-Fi连接，可以实现高速、稳定的数据传输，并提高了传输的范围和灵活性。

3. 激光无线传输：激光无线传输技术是一种新兴的无线通信技术，可以实现高速、远距离、高带宽的数据传输。

通过将激光器与接收器建立连接，可以实现表面肌电信号的无线传输，并解决了传统有线传输方式存在的限制和干扰问题。

三、无线传输与通信方案的技术难点与解决方法尽管无线传输与通信方案在表面肌电信号检测领域具有巨大的潜力，但仍然存在一些技术难点需要克服。

面向无线传输的表面肌电信号检测电路设计方案摘要：随着互联网和物联网的发展，面向无线传输的表面肌电（sEMG）信号检测电路设计方案变得越来越重要。

本文将介绍一种基于无线传输的sEMG信号检测电路设计方案，旨在实现可靠的无线传输和高精度的sEMG信号检测。

一、引言表面肌电信号检测是一种用于测量人体肌肉运动的方法。

这种方法可以应用于康复医疗、智能健身和虚拟现实等领域。

然而，传统的有线sEMG信号检测电路存在诸多限制，如降低了用户的灵活性和舒适度。

因此，将无线传输技术应用于sEMG信号检测电路设计中变得越来越重要。

二、设计方案为了实现面向无线传输的sEMG信号检测电路设计，我们可以采用以下步骤和方法：1. 选择合适的无线传输技术：常用的无线传输技术包括蓝牙、WiFi 和ZigBee等。

根据具体应用需求，选择适合的无线传输技术。

2. 电路设计和硬件选择：在电路设计中，需要选择合适的sEMG信号采集芯片和传感器。

常用的sEMG采集芯片有ADS1299和AD8232等。

同时，还需要选择适合的放大器、滤波器和模数转换器等电路组件。

3. 无线通信模块选择：选择适合的无线通信模块，如蓝牙模块或WiFi模块。

确保模块与采集芯片和接收设备之间的兼容性。

4. 功耗优化：由于sEMG信号检测电路需要长时间的连续工作，功耗优化是非常关键的。

可以采用低功耗的芯片和睡眠模式来降低功耗。

5. 数据处理和传输：设计合适的数据处理算法，将采集到的sEMG信号进行滤波、特征提取和压缩等处理。

将处理后的数据通过无线传输技术发送给接收设备。

三、应用案例以智能健身为例，我们可以将面向无线传输的sEMG信号检测电路应用于智能健身设备中。

用户可以通过佩戴该设备，实时监测肌肉活动情况，并进行相应的健身训练。

该设备通过内置的sEMG信号检测电路采集用户的肌肉活动信号。

经过处理和分析后，将数据通过无线传输技术发送给手机或电脑等接收设备，用户可以通过应用程序查看实时数据和训练效果。

表面肌电信号检测电路的信号放大与滤波技术探讨表面肌电信号（Surface Electromyography, sEMG）检测电路是一种用于测量肌肉电活动的技术，可用于不同领域的应用，如生物医学工程、运动生理学和康复医学等。

在使用sEMG检测电路进行信号放大与滤波时，设计合适的放大器和滤波器是至关重要的，能够提高信号质量，减少噪音干扰，并提高测量结果的准确性和可靠性。

一、信号放大技术sEMG信号属于微弱的生物电活动信号，其幅值通常在微伏级别。

因此，信号放大是sEMG检测电路中必不可少的一步。

放大器的设计需要考虑以下几个方面：1. 放大倍数：为了提高信号的可测量性，放大器必须具有合适的放大倍数。

通常，放大倍数应在1000～10000范围内，以确保将微弱的sEMG信号放大到适当的幅度。

2. 带宽：sEMG信号的频谱范围通常在20Hz～500Hz之间。

因此，放大器的带宽应能覆盖该范围，以确保信号的完整传递。

3. 噪音：在sEMG信号的检测中，噪音干扰是一个常见的问题。

因此，放大器应具备较低的噪音水平，以减少对信号质量的影响。

4. 高输入阻抗：放大器的输入阻抗应尽可能高，以避免对被测肌肉组织造成额外的负荷，从而保持信号的原始特性。

二、信号滤波技术sEMG信号中存在许多不同频率的成分，包括心电图、电力线干扰和肌肉震动等。

为了减少这些不需要的信号成分，信号滤波是必要的。

以下是常用的滤波技术：1. 高通滤波器：高通滤波器用于去除低频噪音和直流偏移，保留高频信号。

通常使用一阶或二阶巴特沃斯滤波器，截止频率可根据实际需求进行选择。

2. 低通滤波器：低通滤波器用于去除高频噪音和不需要的信号成分，保留低频sEMG信号。

同样，一阶或二阶巴特沃斯滤波器也是常用的选择。

3. 带通滤波器：带通滤波器结合了高通和低通滤波器的功能，用于选择特定的频段。

通过调整带通滤波器的截止频率，可以选择感兴趣的频率范围进行信号分析。

4. 陷波滤波器：陷波滤波器用于去除特定频率的噪音，如电力线干扰。
