电缆资料(1)

RVVP是一种软导体PVC绝缘线外加屏蔽层和PVC护套的电缆.铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装适用范围：适用于交流额定电压300/300V及以下电器、仪表和电子设备及自动化装置等屏蔽线路执行标准■JB8734.5-1998■GB5023.5-85使用特性■额定电压：300/300V■额定温度：AVP-90、RVP-90型900C，其它型号700C 特点说明■导体：多股裸铜丝（或镀锡铜丝）绞合■屏蔽方式：编织或斜绕（客户要求）■导体芯数：1-24芯■绝缘：（1）AVP-90、RVP-90：PVC/E型聚氯乙烯绝缘（2）AVP：PVC/C型聚氯乙烯绝缘（3）其余型号：PVC/D型聚氯乙烯绝缘■绞合：绝缘芯线和填充（若有）一起成缆KVV聚氯乙烯绝缘控制电缆一、产品标准本产品按GB9330《塑料绝缘控制电缆》，IEC60227《额定电压450/750V及以下聚氯乙烯绝缘电缆》以及IEC60502《额定电压1-30kV挤包绝缘电力电缆及附件》等标准制造。

二、适用范围聚氯乙烯绝缘聚氯乙烯护套控制电缆适用于额定电压450/750V及以下或0.6/1kV及以下控制、信号、保护及测量系统接线之用。

三、使用特性●工频额定电压Uo/U为450/750V或0.6/1kV。

●电缆导体的允许长期最高工作温度为70℃。

●电缆敷设时环境温度应不低于0℃，若环境温低于0℃时，应对电缆进行预热。

●电缆的推荐允许弯曲半径如下：无铠装电缆，应不低于电缆外径的6倍；铠装或铜带屏蔽电缆，应不低于电缆外径的12倍；屏蔽软电缆，应不低于电缆外径的6倍。

VV0.6/1kV 聚氯乙烯绝缘电力电缆工频额定电压Uo/U为0.6/1KV。

Rated power-frequency voltage Uo/U:0.6/1KV.电缆导体的允许长期工作最高温度为70℃Max.permissible continuous operating temperature of conductor: 70℃短路时（最长持续时间不超过5s）电缆导体的允许最高温度：导体截面≤ 300mm2 –160℃；导体截面300 –140＞℃；Max.short-circuit temperature of the conductor shall not excssd: (5smaximum duration).Cro ss-section of conducter ≤ 300mm2 –160℃；Cross-section of conducter ＞300mm2 –140℃,电缆敷设时环境温度应不低于0℃。

The ambient temperature under installation should should not below0℃电缆弯曲半径不小于电缆外径10倍。

The bending radius of a cable should not be less than 10 times of the cable diameter. 电缆的型号Type of cableSYV 英文缩写一般所只的视频线为电视有线，也可用作安防领域的监控摄像头用线。

下面是一般视频线的参数75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.SYV75-3传输在300米之内效果好.SYV75-5传输在800米内效果更好.视频线分75-3(100米) 传速距离75-5(300米) 传速距离75-7(500--800米) 传速距离75-9(1000---1500米) 传速距离75-12(2000----3500米) 传速距离75代表电阻, -3代表线径SYV视频线和射频线的主要区别是什么(2005-5-30)名词:SYV——实心聚乙烯绝缘,PVC护套,国标代号是射频电缆——又叫视频电缆.绝缘层物理特性不同:SYV是100%聚乙烯填充,介电常数ε=2.2-2.4左右;而SYWV也是聚乙烯填充,ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)。

电缆的型号由八部分组成一、用途代码－不标为电力电缆，K为控制缆，P为信号缆;二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙烯，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝;四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙烯护套五、派生代码－D不滴流，P干绝缘;六、外护层代码七、特殊产品代码－TH湿热带，TA干热带;八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SY FV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆同轴电缆越细越长，损耗越大，信号频率越高，损耗越大。

以SYV型电缆为例，国内的同轴电缆有SYV75-3、SYV75-5、SYV75-7、SYV75-9等规格。

使用同轴电缆传输使图像时，距离在300米以下的一般可以不考虑信号的衰减问题，在传输距离增加时可以考虑使用低损耗的同轴电缆，如SYV75-9、SYV75-18等，或者加入电缆补偿器。

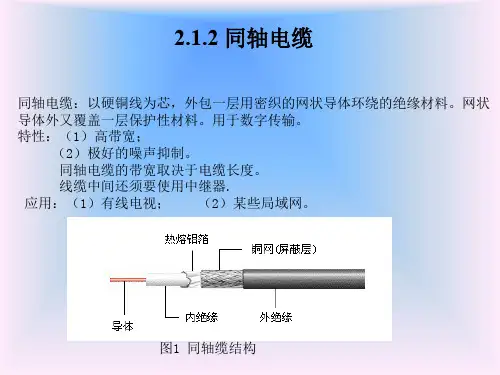

视频同轴电缆英文简称SYV,常有的有75-7，75-5，75-3，75-1等型号，特性阻抗都是75欧姆，以适应不同的传输距离。

是以非对称基带方式传输视频信号的主要介质。

主要应用范围如：设备的支架连线，闭路电视(CCTV)，共用天线系统(MATV) 以及彩色或单色射频监视器的转送。

这些应用不需要选择有特别严格电气公差的精密视频同轴电缆。

视频同轴电缆的特征电阻是75 欧姆，这个值不是随意选的。

物理学证明了视频信号最优化的衰减特性发生在77 欧姆。

在低功率应用中，材料及设计决定了电缆的最优阻抗为75 欧姆。

铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。

铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线，主要用于化工、冶金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热，用量最大的是铠装热电偶。

铠装电缆也分为钢带铠装电缆钢带铠装有电力电缆钢带铠装电缆型号有VV22 VVP22 ZRVV2 2 NH-VV22控制电缆钢带铠装电缆型号有KVV22 KVVP2 KVVP22 ZR-KVV22 电力电缆还有高低之分钢丝铠装电缆钢丝铠装有电力电缆钢丝铠装电缆型号有VV32 YJV32 ZR-VV32控制电缆钢丝铠装电缆型号有KVV32 KVVP2 KVVP22铠装通信电缆型号：HYA53、HYAT53 、HYA23 、HYV22、HYA22（防鼠、地埋）公司固定资产设备移交手续单监理公司办公室：原由高秀林名下负责管理的设备：1、联想旭日150系列笔记本电脑1台2、惠普1020打印机1台现移交给张珂负责管理。
