不良导体导热系数的测定一、实验中，测量导热系数的公式为：)()(2)2(21εεπελ-++=B B A A A A R h h R h R dt d c m式中21,εε 是稳态时对应于加热铜盘C ，散热铜盘A 的温度分别为 21,θθ的电压表的读数。
dtd ε：铜盘A 在温度为2θ时的散热速率 m : 铜盘A 的质量 已知 g m 00.896=c ：铜的比热已知 11385--⋅⋅=C Kg J cA R ：铜盘A 的半径已知cm R A 00.132= A h ：铜盘A 的厚度已知 cm h A 754.0= B h ：待测样品B 的厚度 已知 cm h B 800.0= B R ：待测样品B 的半径已知cm R B 00.132=二、实验步骤：1. 小心地将橡胶塞从杜瓦瓶里拔出，将它（连同两根玻璃管）斜靠在基座，如图（1）所示。
将杜瓦瓶装上适量的水和冰块，小心地把橡胶塞连同两根玻璃管塞入瓶中。
（1）2.将铜盘A放在三脚支架上并使之不与周围的三个金属柱接触。
然后，在铜盘A 上放上待测的橡胶盘B，如图（2）。
3.将红外加热装置连同加热铜盘C压在待测的橡胶盘B上。
把热电偶的热端分别插入铜盘C和铜盘A；将红外加热炉的防护罩罩好，如图（3）。
4.将电压表接好，并调零。
把拨动开关拨到上方，电源开关拨到220V，关风扇。
此时，电压表显示的是铜盘C 的温度。
如图（4）。
（2）（3）（4）铜盘A橡胶盘B 三脚支架热电偶热端5. 10分钟后，电源开关拨到110V ，开风扇。
此后，每隔2分钟记录一次上下铜盘的温度，直到连续的三次记录中，上盘的温度不变，同时下盘的温度也不变。
这时系统达到了稳态,将稳态时的温度值记为s s 21,εε 表格1：6. 关电源，关风扇，停止加热。
移去橡胶盘， 使铜盘C 直接接触铜盘A ，拨动开关拨到下方， 电源开关拨到220V 进行加热。
此时，电压表显 示的是铜盘A 的温度。
7. 铜盘A 的温度比稳态时的温度增加1mV ，停止加热。
测量不良导体的导热系数一 实验目的1、 用稳态平板法测量不良导体的导热系数2、 用物体的散热速率求传热速率3、 掌握热电偶测量温度的方法 二 实验仪器导热系数仪、杜瓦瓶，热电偶、FPZ-1型多量程直流数字电压表、游标卡尺、停表 三 实验原理 （一） 稳态平板法ht Q 21θθλ-A =∆∆ tQ∆∆为热流量，λ为该物质的导热系数，也称热导率，h-样品厚度， A-样品面积。
所谓稳态指的是高温物体传热的速率等于低温物体散热的速率时，系统便处于一个稳定的热平衡状态。
（二） 实验装置及方法d ht Q 2142πθθλ-=∆∆A- 加热铜盘，P-散热铜盘；d-样品盘的直径，h-样品盘的厚度；θ1-加热铜盘的温度，θ2-散热铜盘的温度。
（三） 冷却法测量散热铜盘的散热速率∵ dt d t Q c m P P θ=∆∆散 ；dtd θ 是曲线在θ2点的斜率，如下图∴ ()dt d h d c m P P θθθπλ2124-= 四 实验内容及步骤1、测量样品盘的厚度h 和直径d ，并记录散热铜盘的质量。
2、调节支架上的三个螺丝使它往下降一部份，将散热铜盘放在它的上面，再往上放样品盘，然后将加热器放在样品盘上面，使三个盘紧密接触，然后把加热器固定，再用三个螺丝往上拧，使整个系统固定不动。
3、将热电偶的插头分别插入两对孔中，并打开毫伏计（要调零）判断热端冷端，将热端分别插入加热铜盘和散热铜盘，冷端插入杜瓦瓶中。
4、用220v 电压加热15分钟，再用110v 加热同时打开风扇，大约半小时后每隔壁5分钟观察θ1、θ2的值各一次，直到观察到连续两组的数值不变即可认为系统达到稳态，记录这组数据。
5、重新用220v 电压加热同时关掉风扇，观察θ2的变化，当达到 θ2+0.2mv 时停止加热并移开加热器同时打开风扇。
观察θ2的变化当温度回落到θ2+0.2mv 时开始每隔壁30秒读一次数据直到θ2-0.2mv ，关掉风扇即完成此次操作。
实验九 不良导体导热系数的测量导热系数(热导率)是反映材料热性能的物理量，导热是热交换三种（导热、对流和辐射）基本形式之一，是工程热物理、材料科学、固体物理及能源、环保等各个研究领域的课题之一，要认识导热的本质和特征，需了解粒子物理而目前对导热机理的理解大多数来自固体物理的实验。
材料的导热机理在很大程度上取决于它的微观结构，热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移，在金属中电子流起支配作用，在绝缘体和大部分半导体中则以晶格振动起主导作用。
因此，材料的导热系数不仅与构成材料的物质种类密切相关，而且与它的微观结构、温度、压力及杂质含量相联系。
在科学实验和工程设计中所用材料的导热系数都需要用实验的方法测定。
（粗略的估计，可从热学参数手册或教科书的数据和图表中查寻）1882年法国科学家J•傅里叶奠定了热传导理论，目前各种测量导热系数的方法都是建立在傅里叶热传导定律基础之上，从测量方法来说，可分为两大类：稳态法和动态法，本实验采用的是稳态平板法测量材料的导热系数。
【实验目的】1．了解热传导现象的物理过程2．学习用稳态平板法测量材料的导热系数 3．学习用作图法求冷却速率4．掌握一种用热电转换方式进行温度测量的方法 【实验仪器】YBF-3导热系数测试仪、冰点补偿装置、测试样品（硬铝、硅橡胶、胶木板）、塞尺等 【实验原理】为了测定材料的导热系数，首先从热导率的定义和它的物理意义入手。
热传导定律指出：如果热量是沿着z 方向传导，那么在z 轴上任一位置0z 处取一个垂直截面积ds ，以dT dz 表示在z 处的温度梯度，以dQ dt表示在该处的传热速率（单位时间内通过截面积ds 的热量），那么传导定律可表示成： 0()z dTdQ ds dt dz λ=-⋅ （9-1） 式中的负号表示热量从高温区向低温区传导（即热传导的方向与温度梯度的方向相反）。
（9-1）式中比例系数λ即为导热系数，可见热导率的物理意义：在温度梯度为一个单位的情况下，单位时间内垂直通过单位面积截面的热量。
实验 六 不良导体导热系数的测定导热系数(又称热导率)是表征物质材料热传导性质的重要物理量。
材料结构的变化与所含杂质的不同对材料导热系数值都有明显的影响，因此材料的导热系数常常需要由实验去具体测定。
1804年法国物理学家毕奥通过平壁导热实验的结果最早的表述了导热定律。
稍后，1822年法国的傅立叶运用数理的方法，更准确地把它表述为后来称之为傅立叶定律的微分形式，从而奠定了导热理论。
目前测量导热系数的方法都是建立在傅立叶导热定律的基础上。
从测量的方法来说可分为两类：一类是稳态法，另一类是动态法。
在稳态法中，先利用热源在待测样品内部形成一稳定的温度分布，然后进行测量。
在动态法中，待测样品中的温度分布是随时间变化的。
例如呈周期性的变化等。
本实验采用稳态法进行测量。
【实验目的】（1）学习用稳态法测定材料的导热系数。
（2）学习如何运用实验观测的手段，尽快找到最佳的实验条件和参数，正确测出所需的实验结果的方法。
（3）学习用物体散热速率求热传导速率的实验方法。
（4）学习热电偶的测温原理和方法。
【实验原理】（１） 傅立叶热传导方程1882年法国数学、物理学家傅立叶给出了一个热导体的基本公式——傅立叶导热方程式。
该方程式指出，在物体内部，取两个垂直于热传导方向、彼此相距为h 、温度分别为1T 、2T 的平行面（设 1T >2T ），若平面面积均为 S ，在d t 时间内通过面积S 的热量d Q 满足下述表达式：dt dQ=hT T S 21-λ, （1） 式中dtdQ为热流量，λ为该物质的热导率（又称导热系数），表明物质导热的能力。
λ在数值上等于相距单位长度的两平面的温度相差1个单位时，在单位时间内通过单位面积的热量；其单位为)K m (W。
（2）本实验装置为导热系数测定仪，如图1所示。
本仪器可用于稳态法测量不良导体、金属和气体的导热系数，采用电热板加热、热电偶测温、数字毫伏表测量温差电动势。
它由电加热板、铜加热盘A,橡皮样品圆盘B,铜散热盘C 、样品支架及调节螺丝、风扇、温度传感器以及控温与测温器组成。
不良导体导热系数的测量摘要导热系数是描述物质导热性能的重要参数，对于不良导体的导热系数的准确测量具有重要意义。
本文主要介绍了不良导体导热系数测量的原理、常用方法以及相关技术要点，旨在为不同领域的研究者提供参考和指导。
引言不良导体通常指导热性能较差的材料，其导热系数远低于金属等良导体。
不良导体导热系数的准确测量对于材料研究、热工性能评估等领域具有重要意义。
本文将介绍几种常用的不良导体导热系数测量方法，并详细介绍每种方法的原理和步骤。
原理不良导体导热系数测量的原理基于热传导定律。
热传导定律描述了物质内部的热能传递过程，其中导热系数是衡量物质传导热能的能力。
不良导体导热系数的测量可以通过测量物质中的温度变化和热流密度来间接获得。
常用方法热板法热板法是一种常用且简便的不良导体导热系数测量方法。
该方法通过在样品两侧施加热流，并测量样品表面的温度变化来计算导热系数。
具体步骤如下：1.将样品放置在两个加热板之间，确保样品与加热板之间的良好接触。
2.在样品的一侧加热板上施加固定的热流。
3.使用温度传感器测量样品表面的温度变化。
4.根据热流密度和温度变化计算样品的导热系数。
横向热流法横向热流法是另一种常用的不良导体导热系数测量方法。
该方法通过在样品两侧施加热流，并测量样品横向传导热流的温度分布来计算导热系数。
具体步骤如下：1.将样品放置在热源之间，确保样品与热源之间的良好接触。
2.在样品的一侧施加固定的热流。
3.使用温度传感器测量样品横向传导热流的温度分布。
4.根据温度分布和热流密度计算样品的导热系数。
长度法长度法是一种适用于纵向导热系数测量的方法，特别适用于长棒形状的不良导体。
该方法通过测量样品两端的温差和长度来计算导热系数。
具体步骤如下：1.将样品的一端保持恒定温度，而另一端保持绝热。
2.使用温度传感器测量样品两端的温差。
3.测量样品的长度。
4.根据温差、长度和热流密度计算样品的导热系数。
相关技术要点不良导体导热系数的测量需要注意以下技术要点：1.样品与热源之间要确保良好接触，以减小热接触电阻。
![[整理]不良导体的热导系数的测量.](https://uimg.taocdn.com/2ab44564f78a6529647d53bb.webp)

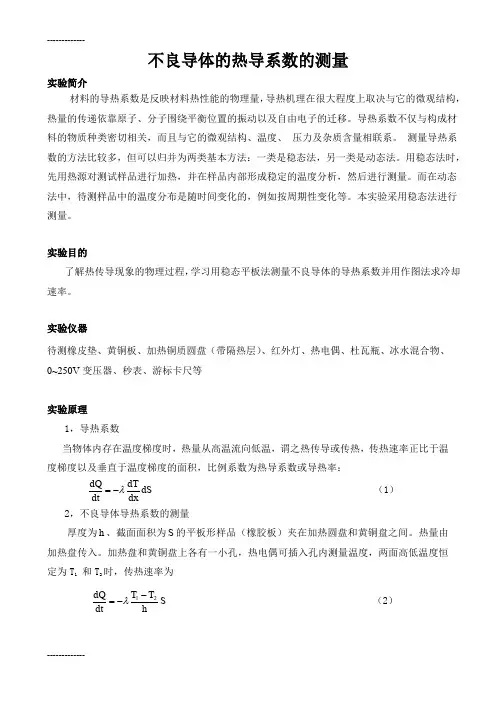

不良导体的热导系数的测量实验简介材料的导热系数是反映材料热性能的物理量，导热机理在很大程度上取决与它的微观结构，热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移。
导热系数不仅与构成材料的物质种类密切相关，而且与它的微观结构、温度、 压力及杂质含量相联系。
测量导热系数的方法比较多，但可以归并为两类基本方法：一类是稳态法，另一类是动态法。
用稳态法时，先用热源对测试样品进行加热，并在样品内部形成稳定的温度分析，然后进行测量。
而在动态法中，待测样品中的温度分布是随时间变化的，例如按周期性变化等。
本实验采用稳态法进行测量。
实验目的了解热传导现象的物理过程，学习用稳态平板法测量不良导体的导热系数并用作图法求冷却速率。
实验仪器待测橡皮垫、黄铜板、加热铜质圆盘（带隔热层）、红外灯、热电偶、杜瓦瓶、冰水混合物、0~250V 变压器、秒表、游标卡尺等实验原理1，导热系数当物体内存在温度梯度时，热量从高温流向低温，谓之热传导或传热，传热速率正比于温度梯度以及垂直于温度梯度的面积，比例系数为热导系数或导热率： dS dxdT dt dQ λ-= （1） 2，不良导体导热系数的测量厚度为h 、截面面积为S 的平板形样品（橡胶板）夹在加热圆盘和黄铜盘之间。
热量由加热盘传入。
加热盘和黄铜盘上各有一小孔，热电偶可插入孔内测量温度，两面高低温度恒定为T 1 和T 2时，传热速率为S hT T dt dQ 21--=λ （2）图 1图 2由于传热速率很难测量，但当T 1 和T 2稳定时，传入橡胶板的热量应等于它向周围的散热量。
这时移去橡胶板，使加热盘与铜盘直接接触，将铜盘加热到高于T 2约10度，然后再移去加热盘，让黄铜盘全表面自由放热。
每隔30秒记录铜盘的温度，一直到其温度低于T 2，据此求出铜盘在T 2附近的冷却速率dtdT 。
铜盘在稳态传热时，通过其下表面和侧面对外放热；而移去加热盘和橡胶板后是通过上下表面以及侧面放热。

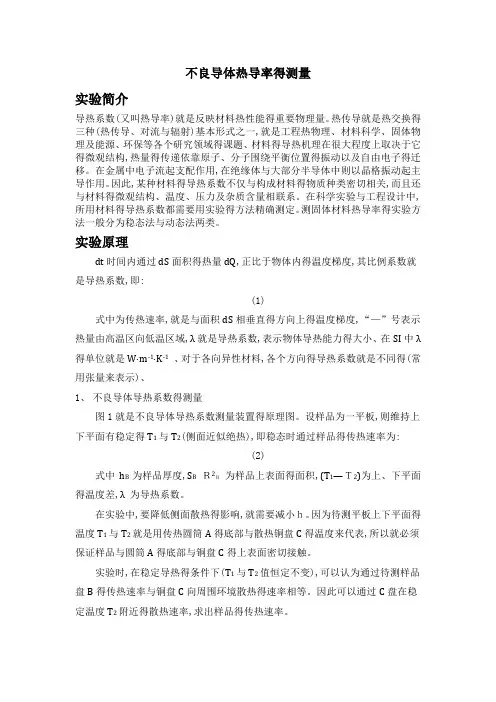

不良导体热导率得测量实验简介导热系数(又叫热导率)就是反映材料热性能得重要物理量。
热传导就是热交换得三种(热传导、对流与辐射)基本形式之一,就是工程热物理、材料科学、固体物理及能源、环保等各个研究领域得课题、材料得导热机理在很大程度上取决于它得微观结构,热量得传递依靠原子、分子围绕平衡位置得振动以及自由电子得迁移。
在金属中电子流起支配作用,在绝缘体与大部分半导体中则以晶格振动起主导作用。
因此,某种材料得导热系数不仅与构成材料得物质种类密切相关,而且还与材料得微观结构、温度、压力及杂质含量相联系。
在科学实验与工程设计中,所用材料得导热系数都需要用实验得方法精确测定。
测固体材料热导率得实验方法一般分为稳态法与动态法两类。
实验原理dt时间内通过dS面积得热量dQ,正比于物体内得温度梯度,其比例系数就是导热系数,即:(1)式中为传热速率,就是与面积dS相垂直得方向上得温度梯度,“—”号表示热量由高温区向低温区域,λ就是导热系数,表示物体导热能力得大小、在SI中λ得单位就是W·m-1·K-1、对于各向异性材料,各个方向得导热系数就是不同得(常用张量来表示)、1、不良导体导热系数得测量图1就是不良导体导热系数测量装置得原理图。
设样品为一平板,则维持上下平面有稳定得T1与T2(侧面近似绝热),即稳态时通过样品得传热速率为:(2)为样品上表面得面积,(T1—Ｔ2)为上、下平面式中h B为样品厚度,S BＲ2Ｂ得温度差,λ为导热系数。
在实验中,要降低侧面散热得影响,就需要减小ｈ。
因为待测平板上下平面得温度T1与T2就是用传热圆筒A得底部与散热铜盘C得温度来代表,所以就必须保证样品与圆筒A得底部与铜盘C得上表面密切接触。
实验时,在稳定导热得条件下(T1与T2值恒定不变),可以认为通过待测样品盘B得传热速率与铜盘C向周围环境散热得速率相等。
因此可以通过C盘在稳定温度T2附近得散热速率,求出样品得传热速率。
实验2—18 不良导体导热系数的测定导热系数，工程上又称热导率，是描述材料性能的一个重要参数，在物体的散热和保温工程实践中如锅炉制造、房屋设计、冰箱生产等都要涉及这一参数。
由于材料结构的变化对导热系数有明显的影响，导热系数的测量不仅在工程实践中有重要的实际意义，而且对新材料的研制和开发也具有重要意义。
测量导热系数的实验方法一般分为稳态法和动态法两类。
测量良导体和不良导体导热系数的方法各有不同。
对于良导体，常用流体换热法测量所传递的热量，计算导热系数；对于不良导体，通过测量传热速率，间接测量所传递的热量，计算导热系数。
稳态平板法是测量不良导体导热系数的一种常用方法。
【实验目的】1．掌握不良导体导热系数的测定方法——稳态平板法。
2．利用物体的散热速率求传热速率。
3．了解相关仪器及热电偶测温度。
【实验仪器】本实验所用仪器有：实验装置、红外灯、调压器、杜瓦瓶、热电偶、电压表、秒表等。
实验装置如图2—18—1所示，在支架D 上先后放上圆铜盘C 、待测样品B 和厚底紫铜圆筒A 。
在A 的上方用红外灯L 加热，使样品上、下表面各维持稳定的温度T 1、T 2，它们的数值分别用各自的热电偶E 来测量，E的冷端浸入盛于杜瓦瓶H 内的冰水混合物中。
G 为双刀双向开关，用以变换上、下热电偶的测量回路，电压表F 用以测量温差电势。
【实验原理】热传导理论指出，只要物质内部的温度不均匀，便有热量传递。
根据热传导定律，沿直线Z 方向，在dt 时间内通过垂直于L 方向上的面积元ds 传递的热量为dSdt dZdT dQ λ-=式中负号表示热量沿着温度降低的方向传递；dZdT 是温度梯度；λ为导热系数。
对于一个厚度为h 、面积为S 的圆形板状的不良导体，若维持上、下面稳定的温度图2－18－1T 1和T 2,其侧面绝热，则在时间∆t 内，沿着与S 面垂直方向上传递热量Q ∆可表示为 t S hT T Q ∆-=∆21λ （2－18－1）本实验装置如图2—18—1所示，由上述热传导基本公式通过待测样品B 板的传热速率可写成：221B BR h TT tQ ⋅⋅-⋅=∆∆πλ （2—18—2）式中h B 为样品厚度，R B 为样品圆板的半径，T 1为样品圆板上表面的温度，T 2为其下表面的温度，λ为样品B 的导热系数。
不良导体导热系数的测定[实验目的]1. 用稳定流动法测定橡皮的导热系数；2. 学习用温差电偶测量温度的方法。
[实验器材]导热系数测定仪，热电偶（铜－康铜），多量程数字电压表，橡皮样品，杜瓦瓶，游标卡尺，螺旋测微计。
[实验原理]有一粗细均匀的橡皮圆盘，上平面与发热盘接触（温度高），下平面与散热盘接触（温度低），则热量将从高温面流向低温面。
在加热一段时间后，若圆盘上各处的温度不变（但不同横截面的温度不同，存在温度差），而且向圆盘侧面散失的热量可以忽略时，则在相等的时间内，通过圆盘各横截面的热量应该相等。
当圆盘各截面有热量通过，但各处温度保持不变时，就称为达到了稳定流动状态。
在稳定流动状态下，橡皮圆盘与外界的热交换为零，即上平面从发热盘吸收的热量等于下平面向散热盘放出的热量。
由此，法国数学家、物理学家约瑟夫·傅立叶给出测定导热系数的导热方程。
该方程式指出，在物体内部垂直于导热方向上，二个相距为h ，面积为A ，温度分别为θ1、θ2的平行平面，在∆t 秒内，从一个平面传到另一个平面的热量∆Q ，满足下述表达式：hA t Q 21θθλ-⋅⋅=∆∆ （1） 式中λ定义为该物质的导热系数，亦称导热率。
由此可知，导热系数——表示物质热传导性能的物理量，其数值等于二相距单位长度的平行平面上，当温度相差一个单位时，在单位时间内，垂直通过单位面积所流过的热量。
对于样品橡皮圆盘，上平面传入的热量与由散热盘向周围环境散热的速率相等（即t Q t Q ∆∆=∆∆'），而tmc t Q ∆∆=∆∆θ'，2 R A π=，所以 212 12θθπθλθθ-⋅⋅∆∆==h R t mc （2） 导热系数的SI 制单位（瓦特每米开尔文）的符号为：W/m •℃导热系数的量纲为：[][][][][][]13222--=⋅⋅⋅=∆=θθθλLMT T L L MT L t A h Q 导热系数过去常用的非SI 制单位是国际蒸汽表卡每秒厘米开（尔文）：cal / (s ·cm ·℃)，它与SI 单位的换算是：1cal / (s ·cm ·K )=418.68 w / (m ·K )材料的结构变化与杂质多寡对导热系数都有明显的影响。
不良导体导热系数的测定一、实验目的1、 了解热传导现象的物理过程2、 学习用稳态平板法测量材料的导热系数3、 掌握—种用热电转换方式进行温度测量的方法二、实验仪器导热系数测定仪、游标卡尺等三、实验原理1、如果热量是沿着Z 方向传导，那么在Z 轴上任一位置Z 0 处取一个垂直截面积dS ，以dz dT 表示在Z 处的温度梯度，以dtdQ 表示在该处的传热速率（单位时间内通过截面积d S 的热量），那么传导定律可表示成：dS dz dT dt dQ Z 0)(λ-= （1） 式中的负号表示热量从高温区向低温区传导（即热传导的方向与温度梯度的方向相反）。
式中比例系数λ即为导热系数。
可见热导率的物理意义：在温度梯度为一个单位的情况下，单位时内垂直通过单位面积截面的热量。
可见，只要测量出样品的温度梯度和传热速率，及垂直于传热方向上样品的面积，即可求出该样品的导热系数。
2、YBF 一3导热系数测试仪实验原理 实验装置如右图，把样品加工成平板状，并把它夹在两块良导体——铜板之间，使两块铜板分别保持在恒定温度T 1和T 2，就可能在垂直于样品 表面的方向上形成温度的梯度分布。
样品厚度可做成h ≤D （样品直径）。
这样，由于样品侧面积比平板面积小得多，由侧面散去的热量可以忽略不计，认为热量是沿垂直于样品平面的方向上传导，即只在此方向上有温度梯度。
由于铜是热的良导体，在达到平衡时，可以认为同一铜板各处的温度相同，样品内同一平行平面上各处的温度也相同。
这样只要测出样品的厚度h 和两块铜板的温度T 1、T 2 ，就可以确定样品内的温度梯度。
为了维持一个恒定的温度梯度分布，必须不断地给高温侧铜板加热，热量通过样品传到低温侧铜块，低温侧铜板则要将热量不断地向周围环境散出。
当加热速率、传热速率与散热速率相等时，系统就达到一个动态平衡状态，称之为稳态。
此时低温侧铜板的散热速率就是样品内的传热速率。
这样，只要测量低温侧铜板在稳态温度T 2 下散热的速率，也就间接测量出了样品内的传热速率。
不良导体导热系数的测量（88）姓名：常安 学号：实验目的：1. 了解热传导现象的物理过程。
2. 学习用稳态平板法测量不良导体的热传导系数并用作图法求冷却速率实验原理：1. 导热系数当物体内存在温度梯度时，热量从高温流向低温，谓之热传导或传热，传热速率正比于温度梯度以及垂直于温度梯度的面积，比例系数为热导系数或导热率：dS dxdTdt dQ λ-= （1） 2. 不良导体导热系数的测量厚度为h 、截面面积为S 的平板形样品（橡胶板）夹在加热圆盘和黄铜盘之间。
热量由加热盘传入。
加热盘和黄铜盘上各有一小孔，热电偶可插入孔内测量温度，两面高低温度恒定为T 1 和T 2时，传热速率为S hT T dt dQ21--=λ （2） 由于传热速率很难测量，但当T 1 和T 2稳定时，传入橡胶板的热量应等于它向周围的散热量。
这时移去橡胶板，使加热盘与铜盘直接接触，将铜盘加热到高于T 2约10度，然后再移去加热盘，让黄铜盘全表面自由放热。
每隔30秒记录铜盘的温度，一直到其温度低于T 2，据此求出铜盘在T 2附近的冷却速率dtdT。
铜盘在稳态传热时，通过其下表面和侧面对外放热；而移去加热盘和橡胶板后是通过上下表面以及侧面放热。
物体的散热速率应与它们的散热面积成正比，()()dtQ d h R R h R R dt dQ '++=222ππ （3） 式中dtQ d '为盘自由散热速率。
而对于温度均匀的物体，有 dtdTmcdi Q d =' （4） 这样，就有()()dtdTmc h R R h R R dt dQ 222++=ππ （5） 结合（2）式，可以求出导热系数()()dtdT h R T T R h R h c m A A B A A B +-+=)(22212πλ铜铜 实验仪器：散热铜盘，橡胶盘，铜质厚底圆筒，支架，红外灯，数字电压表，双刀双掷开关，热电偶，杜瓦瓶实验内容1. 用卡尺测量A 、B 盘的厚度及直径（各测三次，计算平均值及误差）2. 按图连接好仪器3. 接通调压器电源，将电压调到200V 左右，从零开始缓慢升压至T 1=3.2~3.4mV4. 将电压调到125V 左右加热，来回切换观察T 1 和T 2值，没分钟记一次T 1、 T 2的值，若十分钟基本不变（变化小于0.03）则认为达到稳态，记录下T 1、 T 2值5. 移走样品盘，直接加热A 盘，使之比T 2高10℃，（约0.4 mV ）；调节变压器至零，再断电，移走加热灯和传热筒，使A 盘自然冷却，每隔30s 记录其温度，选择最接近T 2的前后各6个数据，填入自拟表格数据处理：1.铜盘和橡胶盘室温：t=21.7℃铜盘质量：m 铜=900.00g 铜盘比热容：C 铜=0.3709).(K kg kJ 1 2 3 平均值 标准差h A (mm) 8.06 7.84 7.92 7.94 0.1113 d B (mm) 128.52 128.76 128.72 128.67 0.07211 h B (mm) 7.787.827.727.770.02309铜盘的直径：d A =129.79mm 0.07023mm =Ad σ ΔB =Δ仪=0.02mmmm U B d d AA 07164.02122=∆+=σ P=0.95 铜盘的厚度：h A =7.94mm 0.1113mm =A h σ ΔB =Δ仪=0.02mmmm U B h h AA 1121.02122=∆+=σ P=0.95橡胶盘的直径：d B =128.67mm 0.07211mm =B d σ ΔB =Δ仪=0.02mmmm U B d d BB 07348.02122=∆+=σ P=0.95 本实验使用游标卡尺测量铜盘和橡胶盘的直径，因为直径的位置很不好把握，所以在实际操作中会出现一定的误差。
实验报告（90）姓名：冯立男 学号：PB07210396 院系：06一、实验题目：不良导体导热系数的测量二、实验目的了解热传导现象的物理过程，学习用稳态平板法测量不良导体的导热系数并用作图法求冷却速率。
三、实验原理 1、导热系数当物体内存在温度梯度时，热量从高温流向低温，谓之热传导或传热，传热速率正比于温度梯度以及垂直于温度梯度的面积，其比例系数为热导系数或导热率，即dQ dTdS dt dxλ=- 其中dQ dt 为传热速率，dTdx是与面积相垂直的方向上的温度梯度，“—”表示热量从高温区域传向低温区域， λ是导热系数，表示物体导热能力的大小。
2、不良导体导热系数的测量厚度为B h 、截面面积为B S 的平板形样品（橡胶板）夹在加热圆盘和黄铜盘A 之间，热量由加热盘传入。
加热盘和黄铜盘上各有一小孔，热电偶可插入孔内测量温度，两面高低温度恒定为T 1 和T 2时，传热速率为11B BT T dQS dt h λ-=- （1） 由于传热速率很难测量，但当T 1 和T 2稳定时，传入橡胶板的热量应等于它向周围的散热量。
这时移去橡胶板，使加热盘与铜盘直接接触，将铜盘加热到高于T 2约10度，然后再移去加热盘，让黄铜盘全表面自由放热。
每隔30秒记录铜盘的温度，一直到其温度低于T 2，据此求出铜盘在T 2附近的冷却速率dQ dt。
铜盘在稳态传热时，通过其下表面和侧面对外放热；而移去加热盘和橡胶板后是通过上下表面以及侧面放热。
物体的散热速率应与它们的散热面积成正比，即'A A A A A A R (R 2h )dQ dQ dt R (2R 2h )dtππ+=⋅+ 式中'dQ dt为盘自由散热速率。
而对于温度均匀的物体，有'dQ dT mc dt dt =。
这样，就有A A A A Cu A A A R (R 2h )dQ dT=m c dt R (2R 2h )dtππ+⋅+ （2） 比较（1）和（2）式，可以求出导热系数为A CuB A A 2B A A 12m c h (R 2h )dT=2R (R h )(T -T )dtλπ+⋅+ （3）四、实验内容1、观察和认识传热现象、过程及其规律： （1）自拟数据表格，用卡尺测量铜盘A 和样品B 的厚度及其直径，并求出平均值和误差（各测三次）；（2）熟悉各仪表的使用方法，并按书上的图示连接好仪器；（3）接通调压器电源，将红外灯升压，使其从零缓慢升至200V 。
实验题目：不良导体导热系数的测量实验目的：了解热传导现象的物理过程，学习用稳态平板法测量不良导体的导热系数并利用作图法求冷却速率。
实验原理：1、导热系数导热系数是反映材料热性能的重要物理量。
目前对导热系数的测量均建立在傅立叶热传导定律的基础上。
本实验采用稳态平板法。
根据热传导理论，当物体内部存在温度梯度时，热量从高温向低温传导：dx dt dTdt dQ ⋅-=λ其中λ就是导热系数。
2、不良导体导热系数的测量样品为一平板，当上下表面温度稳定在T 1、T 2，以h B 表示样品高度，S B 表样品底面积：B BS h T T dt dQ⋅-=21λ由于温差稳定，那么可以用A 在T 2附近的dT/dt （冷却速率）求出dQ/dt 。
根据散热速率与散热面积成正比，则dt dQ h R h R dt dQ h R R h R R dt dQ PA A A A P A A A A A A ⋅++=⋅++=2)(2)2(ππ又根据dt dTmc dtdQ P ⋅= 有dt dTh R T T R h R mch A A B A A B ⋅+-+=))((2)2(212πλ从而通过测量以上表达式中的量得到导热系数。
实验装置：如图实验内容：1、用游标卡尺测量A 、B 两板的直径、厚度（每个物理量测量3次）；2、正确组装仪器后，打开加热装置，将电压调至250V 左右进行加热至一定温度（对应T 1电压值大约在3.20-3.40mV ）；3、将电压调至125V 左右，寻找稳定的温度（电压），使得板上下面的温度（电压）10分钟内的变化不超过0.03mV ，记录稳定的两个电压值；4、直接加热A 板，使得其温度相对于T 2上升10度左右；5、每隔30s 记录一个温度（电压）值，取相对T 2最近的上下各6个数据正式记录下来；6、整理仪器；数据处理。
实验数据： 几何尺寸测量：表一：A 、B 板的几何尺寸测量结果A 质量m=806g ，比热容c=0.793kJ/kgK 。
稳定温度（实际是电压值）： T 1：3.09mV T 2：2.73mV表二：自由散热温度（最接近T 2的12个）数据处理：将导热系数的公式变形为dt dVh D V V D h D mch A A B A A B ⋅+-+=)2)(()4(2212πλA 盘直径的平均值mmmm D D D D A A A A 89.129390.12972.12904.1303321=++=++=B 盘直径的平均值mmmm D D D D B B B B 46.129352.12944.12942.1293321=++=++=A 盘厚度的平均值mmmm h h h h A A A A 95.6392.690.602.73321=++=++=B 盘厚度的平均值mmmm h h h h B B B B 98.7300.892.702.83321=++=++=利用ORIGIN 作图得到dV/dt ：V /m Vt/s图一：A 盘散热过程线形拟合图Linear Regression for Data1_B: Y = A + B * XParameter Value Error------------------------------------------------------------ A 2.97128 0.00413 B -0.00156 2.12215E-5------------------------------------------------------------R SD N P------------------------------------------------------------ -0.99907 0.00761 12 <0.0001------------------------------------------------------------ 从中得到dV/dt=1.56×10-3mV/s 于是计算有：)/(45.0)/()1095.6212989.0()73.209.3(12946.014.31056.1)1095.6412989.0(1098.710389.0806.02)2)(()4(2323333212K m W K m W dtdVh D V V D h D h m c A A B A A B ⋅=⋅⨯⨯+⨯-⨯⨯⨯⨯⨯⨯+⨯⨯⨯⨯⨯⨯=⋅+-+=----πλ测量列D A 的标准差为mmmm n D DD iAi AA 16.013)90.12989.129()72.12989.129()04.13089.129(1)()(2222=--+-+-=--=∑σ取P=0.68，查表得t 因子t P =1.32，那么测量列D A 的不确定度的A 类评定为mmmm nD t A P12.0316.032.1)(=⨯=σ仪器（游标卡尺）的最大允差Δ仪=0.02mm ，人读数的估计误差可取为Δ估=0.02mm （一格），于是有mmmm gu yi 03.002.002.02222=+=∆+∆=∆游标卡尺为均匀分布，取P=0.68，故D A 的不确定度的B 类评定为mm mm C D u A B 02.0303.0)(==∆=于是合成不确定度68.0,12.0)02.01(12.0)]([]3)([)(2222==⨯+=+=P mm mm D u k D t D U A B P A PA σ类似可以计算得（P 均为0.68）：U （D B ）=0.04mm ，U （h A ）=0.05mm ，U （h B ）=0.04mm 。
对于电压V 的测量，由于在10min 内允许0.03mV 的波动，那么就认为U （V 1）=U （V 2）=0.03mV/3=0.01mV （均匀分布）。
根据ORIGIN 作图结果有U （dV/dt ）=2.12×10-5mV/s 。
由计算公式以及不确定度的传递规律，有22222122212222222}2)]([2)]([{})]([)]([{])([4])([}4)]([4)]([{])([])([A A A A B B A A A A B B h D h U D U V V V U V U D D U dtdV dt dV U h D h U D U h h U U +++-+++++++=λλ整理后就得到（P=0.95）)/(02.0)/()95.6289.12905.0212.0()73.209.301.001.0()46.12904.0(4)1056.11012.2()95.6489.12905.0412.0()98.704.0(45.0}2)]([2)]([{})]([)]([{])([4])([}4)]([4)]([{])([)(222222223522222222212221222222K m W K m W h D h U D U V V V U V U D D U dtdV dt dV U h D h U D U h h U U A A A A B B A A A A B B ⋅=⋅⨯+⨯++-++⨯+⨯⨯+⨯+⨯++⨯=+++-+++++++=--λλ于是最终结果表示成68.0),/()02.045.0()(=⋅±=±=P K m W U λλλ误差来源的具体分析见思考题。
实验小结：1、本实验原理比较简单，但是操作过程和数据处理比较复杂；2、实验操作中应该注意用电安全，注意线路连接的准确性和稳定性（插口是不是接触良好），同时在使用热源时也要防止烫伤；3、实验过程中比较关键的步骤是寻找温度（电压）的稳定值点，也就是达到热平衡的点，寻找过程中应注意观察T 1、T 2的变化情况，根据变化情况适当增大或者减小热源的供热（改变电压）；4、在数据处理中，对dV/dt 的误差的分析很关键，但是我不知道怎么分析，暂且利用ORIGIN中给出的ERROR 作为不确定度的A 类评定，且认为B 类评定相对于A 类评定可以忽略，但从表达式和测量值的根本出发，比较合理的方式应该是利用回归分析，得到相关系数（不知道ORIGIN中给出的R是不是就是相关系数？）求解斜率（也就是dV/dt）的标准差，同时在考虑不确定度的B类评定时，应该对温度和时间分开计算后合成，又或者应该使用逐差法？还是没有完全明白。
思考题：1、试分析实验中产生误差的主要因素。
Sol：一般来讲，热学实验中最大的误差是热量的耗散，这导致了在普通实验条件下对于热量的测定是很不准确的，这是一个很难避免的系统误差。
根据实验过程和公式，知道实验中由测量带来的误差会体现在对物体几何尺寸的测量、温度（电压）的测定（此时把材料的质量、比热容作为常量）、时间的测量上。
根据最后的误差传递公式，可以知道根号下各项中，数值最大的是关于V1、V2的一项，也就是对平衡温度的测量（其实对于这个量的误差到底是不是这么算的，我也没想明白）；而对时间的测量上，误差其实是很小的，因为降温速率并不快，差几秒去读数，示数基本没变化。
2、傅立叶定律中传热速率是不容易测准的量，本实验是如何避开的？Sol：本实验中利用了热学中一些基本的公式和散热性质，以及热平衡规律，将传热的测量转为散热的测量，并利用比较系数的方法使测量更简单。
