两种测试 N x 64 kb/s的方法
方法 1
MULTIPLE PRBS PRBS PRBS PRBS
Tx 0 12 34
2 Mb/s Frame Rx
0 12 34
2 Mb/s Frame
方法 2 OCTETS
SINGLE 1 2 3 4 PRBS
Tx 0 123 4
安捷伦公司 2M 传输测量仪表培训
安捷伦科技通信系统集团
+
Company Confidential
1
内容安排
•2M测试的基本理论 •ProBER II 的主要功能及特点 •如何利用仪表来维护网络 •仪表主要操作步骤
+
Company Confidential
2
2 Mb/s 标准
T ITU-T 在 G.703中定义了相关的接口特性。 T 传输是 “比特顺序无关的” 或可以说成是 “透明通路" 但是: T 对于复用和性能监测来说帧结构是非常重要的。
SIG
FAS
FAS
FAS FAS
10
利用帧内的开销字节 检测2M链路的质量
Tx
Rx CRC-4 Rx
CRC-4, E & A bits Rx
在线监测
E A
TTxx
E7580 2Mb/s test set
仪表在线监测的结构能够表明链路双向的通信质量
+
Company Confidential
11
N x 64 kb/s 帧结构
11
1 1 AS S S S S
12
C3 0 0 1 1 0 1 1
13
E 1 AS S S S S
14
C4 0 0 1 1 0 1 1
15
E 1 AS S S S S
注3 ： C1 到 C4是CRC-4比特 注4： A为远端告警指示
+
Company Confidential
9
PCM 30
TSO
FAS
2
C2 0 0 1 1 0 1 1
3
0 1 AS S S S S
4
C3 0 0 1 1 0 1 1
5
1 1 AS S S S S
6 7
C4 0 0 1 1 0 1 1 0 1 AS S S S S
负
荷
8
C1 0 0 1 1 0 1 1
9
1 1 AS S S S S
10
C2 0 0 1 1 0 1 1
帧定位字
SSii 00001111001111
SSii 11 AA SSaa44 SSaa55 SSaa66 SSaa77 SSaa88
SSii 00001111001111
Si : 国际用的保留比特
Non-frame Alignment Bit A：远端告警
SaN : 国内用的保留比特 (“1” 用于国际路由) 帧丢失(LOF) : 4帧中有3帧错误帧 帧恢复: 2 个正确的帧字 + 1 个非帧字
+
Company Confidential
5
2Mb/s PCM 帧结构
PCM30
F15 帧 32 时隙
F0 帧 32 时隙
31 0 1
16
FAS 帧定位字
31 0 1
16
NFAS
非帧定位字
31 0 1
16
FAS
abcd abcd
ABCD 信令比特
Timeslot 16, after a multi-frame alignment signal, contains a pair of abcd signaling bits to be used for routing
0
384 kb/s
64 kb/s
16
128 kb/s
0
640 kb/s
16
192 kb/s
512 kb/s
31
256 kb/s
31
+
Company Confidential
12
对 N x 64 kb/s 业务的测试要求
Q 检测经过网络之后时隙分配的完整性 Q 检测时隙顺序是否保持 — 所有的时隙的 时延是一致的。
+
0000 xyxx
复帧分配字节
abcd abcd
ABCD 信令比特
In PCM30 CAS, once every 16 frames, timeslot 16 contains a multi-frame alignment word. This tells the network to expect signaling information to be carried in timeslot 16, over the next 15 frames.
Company Confidential
6
早期帧格式的局限
Q 有可能产生假的帧定位 Q 在线性能监测能力有限 Q 只有远端告警而无远端性能监测
+
Company Confidential
7
循环冗余校过对所有负荷比特进行CRC-4校验实现差错检测 Q 对差错秒%进行可靠的测试
+
Company Confidential
3
2 Mb/s 帧的格式
G.732/G.706
012 34
1 帧 = 256 比特
3.9 us
- - - - 14 15 16 17
- - - 29 30 31 0
帧定位字
+
通道 1 to 15
信令
所有时隙均包含8个比特 (PCM, 数据, 子速率, n x 64 kb/s)
总结－ 2 Mb/s的四种帧结构
TS1-15
TS16
SIG
TS17-31
TSO
NFAS
SIG
PCM 31
TSO
FAS
TS1-31
NFAS
PCM 31 - CRC
TSO
FAS
TS1-31
NFAS
PCM 30 - CRC
TSO
TS1-15
FAS
+
TS16
SIG
TS17-31
TSO
NFAS
Company Confidential
2 Mb/s frame
Error Error Error Det. Det. Det.
Company Confidential
通道 16 to 30
4
2Mb/s PCM 帧结构
PCM31
FRAME 32 Timeslots
FRAME 32 Timeslots
301
1
1
6
3 01
1
FRAME 32 Timeslots
1 6
FRAME 32 Timeslots
301 1
帧定位字
非帧定位字
+
Company Confidential
8
CRC-4 复帧结构 (G.704)
复帧子帧 (SMF)
I
复帧
II
注 1： E 是 CRC-4 差错指示比特 注2： S是空闲比特
帧号
时隙0的1到8比特 (TS0)
12 34 5 6 78
TS 1-31
9-256
0
C1 0 0 1 1 0 1 1
1
0 1 AS S S S S

合集下载

安捷伦频谱仪使用说明

安捷伦频谱仪使用说明

安捷伦频谱仪使用说明Model MS2711A频率范围 100 kHz to 3000 MHz信号电平范围 +20 dB m to –97 dB m（一）设置1 打开ON/OFF开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。

此处也可选择START和STOP键设置你所需要的起始和终止频率。

3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE键，选择右上方REF LEVEL设置参考电平值，此处设置为10dbm,然后按下SCALE键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS键，单位为dbm,最后选中ATTEN键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP键，设置带宽参数值，选择RBW键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。

二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一） MU侧信号电平值的测试1）测试HDL输出地电平值，理论值趋近于0dbm,用双工头1/2跳线于频谱仪的RF口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER键，选中M1（此时M1是出于ON状态，其他的M处于OFF状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。

然后按下回车键正下方的SINGLE CONT键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。

以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db左右。

传输仪表 2M表、光功率计 使用方法

传输仪表 2M表、光功率计 使用方法

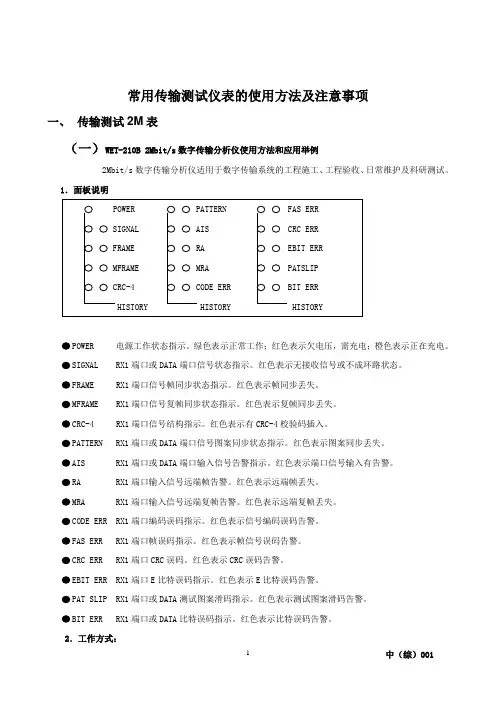

常用传输测试仪表的使用方法及注意事项一、传输测试2M表（一）W ET-210B 2Mbit/s数字传输分析仪使用方法和应用举例2Mbit/s数字传输分析仪适用于数字传输系统的工程施工、工程验收、日常维护及科研测试。

1．面板说明POWER PATTERN FAS ERRSIGNAL AIS CRC ERRFRAME RA EBIT ERRMFRAME MRA PATSLIPCRC-4 CODE ERR BIT ERRHISTORY HISTORY HISTORYPOWER 电源工作状态指示。

绿色表示正常工作；红色表示欠电压，需充电；橙色表示正在充电。

SIGNAL RX1端口或DATA端口信号状态指示。

红色表示无接收信号或不成环路状态。

FRAME RX1端口信号帧同步状态指示。

红色表示帧同步丢失。

MFRAME RX1端口信号复帧同步状态指示。

红色表示复帧同步丢失。

CRC-4 RX1端口信号结构指示。

红色表示有CRC-4校验码插入。

PATTERN RX1端口或DATA端口信号图案同步状态指示。

红色表示图案同步丢失。

AIS RX1端口或DATA端口输入信号告警指示。

红色表示端口信号输入有告警。

RA RX1端口输入信号远端帧告警。

红色表示远端帧丢失。

MRA RX1端口输入信号远端复帧告警。

红色表示远端复帧丢失。

CODE ERR RX1端口编码误码指示。

红色表示信号编码误码告警。

FAS ERR RX1端口帧误码指示。

红色表示帧信号误码告警。

CRC ERR RX1端口CRC误码。

红色表示CRC误码告警。

EBIT ERR RX1端口E比特误码指示。

红色表示E比特误码告警。

PAT SLIP RX1端口或DATA测试图案滑码指示。

红色表示测试图案滑码告警。

BIT ERR RX1端口或DATA比特误码指示。

红色表示比特误码告警。

2．工作方式：常规测试用于误码、滑码、通道内容等测试项目。

通过测试通过方式。

音频测试对所选择的时隙通路进行音频测试（频率、电平）时延测试对整个2Mbit/s通路、N*64kbit/s或V接口通路进行环路时延测试。

安捷伦高效液相色谱仪的规范操作

安捷伦高效液相色谱仪的规范操作

安捷伦高效液相色谱仪的规范操作1. 目的：明确安捷伦高效液相色谱仪的规范操作，确保数据的准确性。

2. 范围：适用于安捷伦高效液相色谱仪。

3. 职责：检验人员对此负责。

4.操作规程：4.1 系统组成本系统由1个溶剂二元输送泵（分主/A泵和副/B泵）、手动进样阀、柱温箱、检测器、化学工作站和电脑等组成。

4.2 准备4.2.1使用前应根据待检样品的检验方法准备所需的流动相，用合适的0.45μm滤膜过滤，超声脱气20min。

4.2.2 根据待检样品的需要更换合适的色谱柱（柱进出口位置应与流动相流向一致）和定量环。

4.2.3 配制样品和标准溶液（也可在平衡系统时配制），用合适的0.45μm滤膜过滤。

4.2.4 检查仪器各部件的电源线、数据线和输液管道是否连接正常4.1 将待测样品按要求前处理，准备HPLC 所需流动相，检查线路是否连接完好，废液瓶是否够用等。

4.3开机：4.3.1 打开计算机,进入中文Windows XP画面,并运行CAG Bootp Server程序。

4.3.2 打开1200 LC 各模块电源。

4.3.3 待各模块自检完成后，双击[Instrument 1 Online]图标，化学工作站自动与1200LC通讯，进入的工作站画面如下所示。

4.3.4 从[视图]菜单中选择[方法和运行控制]画面, 点击[视图]菜单中的[显示顶部工具栏]，[ 显示状态工具栏]，[系统视图],[样品视图]，使其命令前有[√]标志，来调用所需的界面。

4.3.5 把流动相放入溶剂瓶中。

4.3.6 打开冲洗阀。

4.3.7 点击[泵]图标，点击[设置泵…]选项，进入泵编辑画面。

4.3.8 设流速：5ml/min，点击[确定]。

4.3.9 点击[泵] 图标，点击[控制…]选项，选中[启动]，点击[确定] ，则系统开始冲洗，直到管线内（由溶剂瓶到泵入口）无气泡为止,切换通道继续冲洗，直到所有要用通道无气泡为止。

4.3.10 点击[泵] 图标，点击[控制…]选项，选中[关闭]，点击[确定]关泵，关闭冲洗阀。
