下载文档原格式

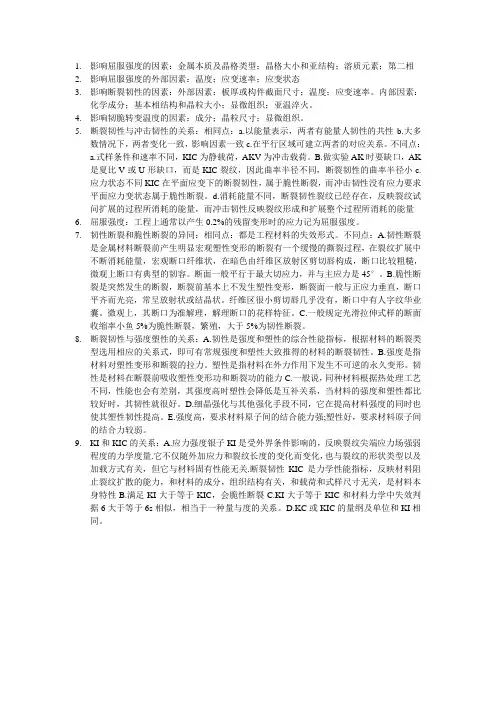

1.影响屈服强度的因素：金属本质及晶格类型；晶格大小和亚结构；溶质元素；第二相2.影响屈服强度的外部因素：温度；应变速率；应变状态3.影响断裂韧性的因素：外部因素：板厚或构件截面尺寸；温度；应变速率。
内部因素：化学成分；基本相结构和晶粒大小；显微组织；亚温淬火。
4.影响韧脆转变温度的因素：成分；晶粒尺寸；显微组织。
5.断裂韧性与冲击韧性的关系：相同点：a.以能量表示，两者有能量人韧性的共性b.大多数情况下，两者变化一致，影响因素一致c.在平行区域可建立两者的对应关系。
不同点：a.式样条件和速率不同，KIC为静载荷，AKV为冲击载荷。
B.做实验AK时要缺口，AK是夏比V或U形缺口，而是KIC裂纹，因此曲率半径不同，断裂韧性的曲率半径小c.应力状态不同KIC在平面应变下的断裂韧性，属于脆性断裂，而冲击韧性没有应力要求平面应力变状态属于脆性断裂。
d.消耗能量不同，断裂韧性裂纹已经存在，反映裂纹试问扩展的过程所消耗的能量，而冲击韧性反映裂纹形成和扩展整个过程所消耗的能量6.屈服强度：工程上通常以产生0.2%的残留变形时的应力记为屈服强度。
7.韧性断裂和脆性断裂的异同：相同点：都是工程材料的失效形式。
不同点：A.韧性断裂是金属材料断裂前产生明显宏观塑性变形的断裂有一个缓慢的撕裂过程，在裂纹扩展中不断消耗能量，宏观断口纤维状，在暗色由纤维区放射区剪切唇构成，断口比较粗糙，微观上断口有典型的韧容。
断面一般平行于最大切应力，并与主应力是45°。
B.脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，断裂面一般与正应力垂直，断口平齐而光亮，常呈放射状或结晶状。
纤维区很小剪切唇几乎没有，断口中有人字纹华业囊。
微观上，其断口为准解理，解理断口的花样特征。
C.一般规定光滑拉伸式样的断面收缩率小鱼5%为脆性断裂，繁殖，大于5%为韧性断裂。
8.断裂韧性与强度塑性的关系：A.韧性是强度和塑性的综合性能指标，根据材料的断裂类型选用相应的关系式，即可有常规强度和塑性大致推得的材料的断裂韧性。

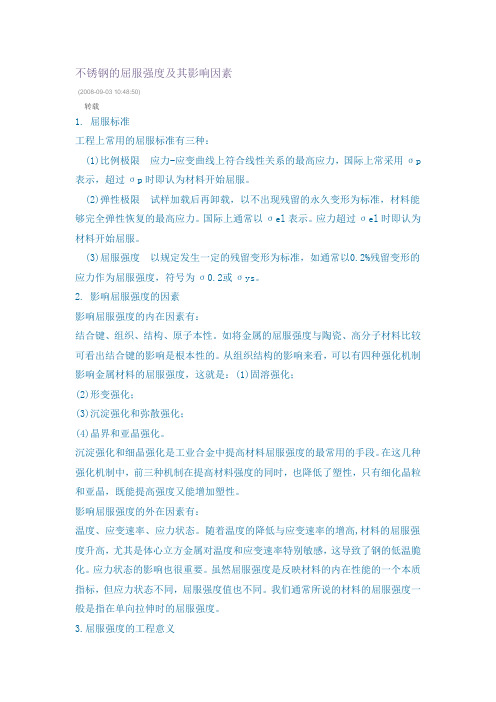

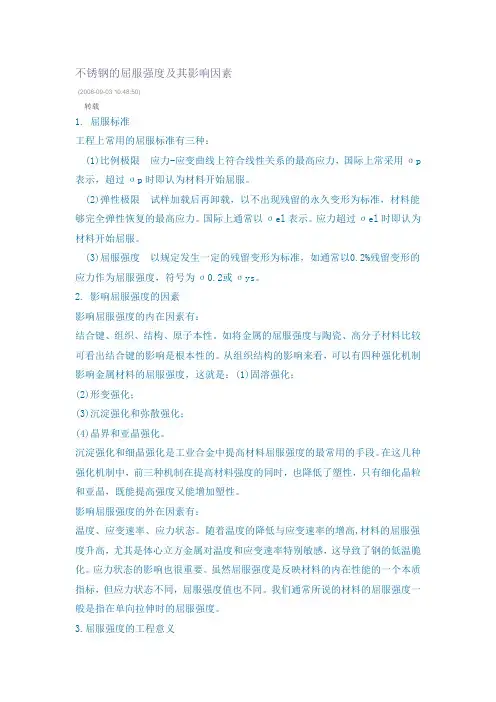

不锈钢的屈服强度及其影响因素(2008-09-03 10:48:50)转载1. 屈服标准工程上常用的屈服标准有三种：(1)比例极限应力-应变曲线上符合线性关系的最高应力，国际上常采用σp 表示，超过σp时即认为材料开始屈服。
(2)弹性极限试样加载后再卸载，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。
国际上通常以σel表示。
应力超过σel时即认为材料开始屈服。
(3)屈服强度以规定发生一定的残留变形为标准，如通常以0.2%残留变形的应力作为屈服强度，符号为σ0.2或σys。
2. 影响屈服强度的因素影响屈服强度的内在因素有：结合键、组织、结构、原子本性。
如将金属的屈服强度与陶瓷、高分子材料比较可看出结合键的影响是根本性的。
从组织结构的影响来看，可以有四种强化机制影响金属材料的屈服强度，这就是：(1)固溶强化；(2)形变强化；(3)沉淀强化和弥散强化；(4)晶界和亚晶强化。
沉淀强化和细晶强化是工业合金中提高材料屈服强度的最常用的手段。
在这几种强化机制中，前三种机制在提高材料强度的同时，也降低了塑性，只有细化晶粒和亚晶，既能提高强度又能增加塑性。
影响屈服强度的外在因素有：温度、应变速率、应力状态。
随着温度的降低与应变速率的增高,材料的屈服强度升高，尤其是体心立方金属对温度和应变速率特别敏感，这导致了钢的低温脆化。
应力状态的影响也很重要。
虽然屈服强度是反映材料的内在性能的一个本质指标，但应力状态不同，屈服强度值也不同。
我们通常所说的材料的屈服强度一般是指在单向拉伸时的屈服强度。
3.屈服强度的工程意义传统的强度设计方法，对塑性材料，以屈服强度为标准，规定许用应力[σ]=σys/n，安全系数n一般取2或更大，对脆性材料，以抗拉强度为标准，规定许用应力[σ]=σb/n，安全系数n一般取6。
需要注意的是，按照传统的强度设计方法，必然会导致片面追求材料的高屈服强度，但是随着材料屈服强度的提高，材料的抗脆断强度在降低，材料的脆断危险性增加了。
影响屈服强度的因素
1.材料的性质：材料的组成和结构决定了其屈服强度。
比如，金属晶
体的晶体结构和晶体缺陷，如晶界、位错和固溶体等对屈服强度有重要影响。
另外，晶体内的晶粒尺寸、晶界角、晶体生长方向等也会影响屈服强度。
2.温度：温度是影响材料屈服强度的重要因素。
一般情况下，随着温
度的升高，材料的屈服强度会下降。
这是因为高温下原子或分子热运动增强，材料内部形成的位错容易滑动，从而导致屈服强度的下降。
3.应力速率：应力速率也会影响材料的屈服强度。
应力速率是指材料
在受力的过程中应力的增长速率。
通常情况下，应力速率越大，材料的屈
服强度越高。
这是因为应力速率的增大会限制材料内部位错的活动，从而
增加了屈服强度。
4.微观结构：材料的微观结构如晶粒尺寸、晶界、相含量等也是影响
屈服强度的重要因素。
细晶粒材料通常具有较高的屈服强度，这是因为细
小的晶粒会限制位错的移动。
同时，晶界也会阻碍位错的运动，因此晶界
的密度和角度也会影响材料的屈服强度。
材料中的相含量也会影响材料的
屈服强度，比如固溶体的形成会提高材料的强度。
总之，材料的屈服强度受多个因素共同影响，包括材料的性质、温度、应力速率和微观结构等。
了解这些因素对屈服强度的影响可以帮助人们更
好地设计和选择材料，以满足不同应用需求。

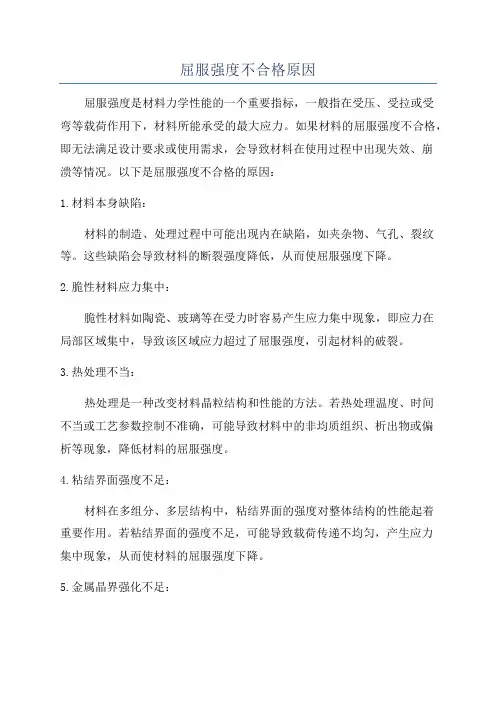

屈服强度不合格原因屈服强度是材料力学性能的一个重要指标，一般指在受压、受拉或受弯等载荷作用下，材料所能承受的最大应力。
如果材料的屈服强度不合格，即无法满足设计要求或使用需求，会导致材料在使用过程中出现失效、崩溃等情况。
以下是屈服强度不合格的原因：1.材料本身缺陷：材料的制造、处理过程中可能出现内在缺陷，如夹杂物、气孔、裂纹等。
这些缺陷会导致材料的断裂强度降低，从而使屈服强度下降。
2.脆性材料应力集中：脆性材料如陶瓷、玻璃等在受力时容易产生应力集中现象，即应力在局部区域集中，导致该区域应力超过了屈服强度，引起材料的破裂。
3.热处理不当：热处理是一种改变材料晶粒结构和性能的方法。
若热处理温度、时间不当或工艺参数控制不准确，可能导致材料中的非均质组织、析出物或偏析等现象，降低材料的屈服强度。
4.粘结界面强度不足：材料在多组分、多层结构中，粘结界面的强度对整体结构的性能起着重要作用。
若粘结界面的强度不足，可能导致载荷传递不均匀，产生应力集中现象，从而使材料的屈服强度下降。
5.金属晶界强化不足：金属材料中的晶界强化是一种提高材料强度的重要手段。
如果材料中晶界的结构、取向或杂质控制不当，可能导致晶界强化效果不佳，使材料的屈服强度降低。
6.加工工艺不当：材料的加工工艺对于材料强度的影响非常重要。
如果加工工艺选择不当、参数控制不准确，如过热、过冷、过速等，可能导致材料中的组织变化、应力集中、能量积聚等问题，从而使材料的屈服强度不合格。
7.材料老化：材料在长期使用过程中，受到环境中的温度、湿度、辐射等因素影响，会发生老化现象。
老化会导致材料内部结构的变化，使其屈服强度下降。
总之，屈服强度不合格的原因不仅仅是材料本身的问题，还涉及到制造、处理、加工等多个环节。
为了保证材料的屈服强度符合要求，需要从材料的选取、处理工艺、加工参数等方面进行合理设计和严格控制。
金属疲劳强度影响因素影响金属疲劳强度的因素有多种，下面主要给大家介绍常见的一些疲劳强度影响因素。
1、屈服强度材料的屈服强度和疲劳极限之间有一定的关系，一般来说，材料的屈服强度越高，疲劳强度也越高，因此，为了提高弹簧的疲劳强度应设法提高弹簧材料的屈服强度，或采用屈服强度和抗拉强度比值高的材料。
对同一材料来说，细晶粒组织比粗细晶粒组织具有更高的屈服强度。
2、表面状态最大应力多发生在弹簧材料的表层，所以弹簧的表面质量对疲劳强度的影响很大。
弹簧材料在轧制、拉拔和卷制过程中造成的裂纹、疵点和伤痕等缺陷往往是造成弹簧疲劳断裂的原因。
材料表面粗糙度愈小，应力集中愈小，疲劳强度也愈高。
材料表面粗糙度对疲劳极限的影响。
随着表面粗糙度的增加，疲劳极限下降。
在同一粗糙度的情况下，不同的钢种及不同的卷制方法其疲劳极限降低程度也不同，如冷卷弹簧降低程度就比热卷弹簧小。
因为钢制热卷弹簧及其热处理加热时，由于氧化使弹簧材料表面变粗糙和产生脱碳现象，这样就降低了弹簧的疲劳强度。
对材料表面进行磨削、强压、抛丸和滚压等。
都可以提高弹簧的疲劳强度。
3、尺寸效应材料的尺寸愈大，由于各种冷加工和热加工工艺所造成的缺陷可能性愈高，产生表面缺陷的可能性也越大，这些原因都会导致疲劳性能下降。
因此在计算弹簧的疲劳强度时要考虑尺寸效应的影响。
4、冶金缺陷冶金缺陷是指材料中的非金属夹杂物、气泡、元素的偏析，等等。
存在于表面的夹杂物是应力集中源，会导致夹杂物与基体界面之间过早地产生疲劳裂纹。
采用真空冶炼、真空浇注等措施，可以大大提高钢材的质量。
5、腐蚀介质弹簧在腐蚀介质中工作时，由于表面产生点蚀或表面晶界被腐蚀而成为疲劳源，在变应力作用下就会逐步扩展而导致断裂。
例如在淡水中工作的弹簧钢，疲劳极限仅为空气中的10%~25%。
腐蚀对弹簧疲劳强度的影响，不仅与弹簧受变载荷的作用次数有关，而且与工作寿命有关。
所以设计计算受腐蚀影响的弹簧时，应将工作寿命考虑进去。

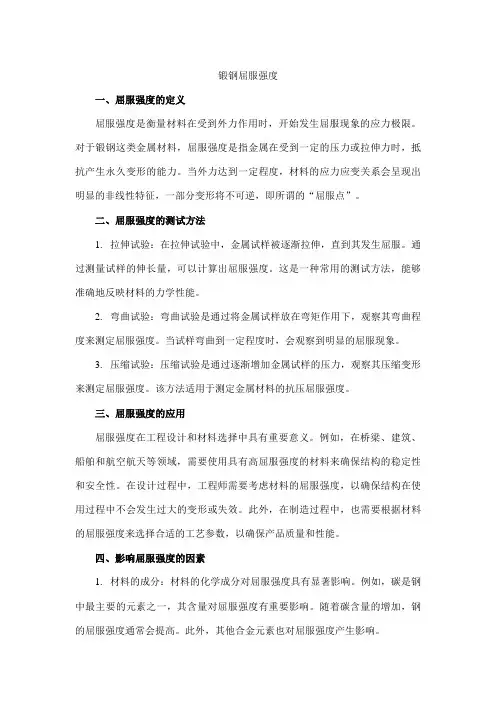

锻钢屈服强度一、屈服强度的定义屈服强度是衡量材料在受到外力作用时，开始发生屈服现象的应力极限。
对于锻钢这类金属材料，屈服强度是指金属在受到一定的压力或拉伸力时，抵抗产生永久变形的能力。
当外力达到一定程度，材料的应力应变关系会呈现出明显的非线性特征，一部分变形将不可逆，即所谓的“屈服点”。
二、屈服强度的测试方法1.拉伸试验：在拉伸试验中，金属试样被逐渐拉伸，直到其发生屈服。
通过测量试样的伸长量，可以计算出屈服强度。
这是一种常用的测试方法，能够准确地反映材料的力学性能。
2.弯曲试验：弯曲试验是通过将金属试样放在弯矩作用下，观察其弯曲程度来测定屈服强度。
当试样弯曲到一定程度时，会观察到明显的屈服现象。
3.压缩试验：压缩试验是通过逐渐增加金属试样的压力，观察其压缩变形来测定屈服强度。
该方法适用于测定金属材料的抗压屈服强度。
三、屈服强度的应用屈服强度在工程设计和材料选择中具有重要意义。
例如，在桥梁、建筑、船舶和航空航天等领域，需要使用具有高屈服强度的材料来确保结构的稳定性和安全性。
在设计过程中，工程师需要考虑材料的屈服强度，以确保结构在使用过程中不会发生过大的变形或失效。
此外，在制造过程中，也需要根据材料的屈服强度来选择合适的工艺参数，以确保产品质量和性能。
四、影响屈服强度的因素1.材料的成分：材料的化学成分对屈服强度具有显著影响。
例如，碳是钢中最主要的元素之一，其含量对屈服强度有重要影响。
随着碳含量的增加，钢的屈服强度通常会提高。
此外，其他合金元素也对屈服强度产生影响。
2.材料的显微组织：显微组织是影响材料力学性能的重要因素之一。
例如，钢的晶粒大小、相组成和显微缺陷等都对其屈服强度产生影响。
一般来说，晶粒越细小，材料的屈服强度越高；而显微缺陷如裂纹、夹杂物等则会导致材料强度降低。
3.温度和应变率：温度和应变率也是影响材料屈服强度的因素之一。
在高温或高应变率条件下，材料的屈服强度通常会降低。
这主要是因为温度和应变率对材料的内部结构和应力状态产生影响，导致材料更容易发生屈服。
影响屈服强度的因素1.材料的性质：材料的强度与其物理、化学性质密切相关。
例如，金属材料的屈服强度受其晶体结构、晶粒大小、非金属夹杂物含量等因素的影响。
不同的材料具有不同的强度特点，例如钢材具有较高的屈服强度，而铝材具有较低的屈服强度。
2.温度：温度对材料的屈服强度有显著影响。
通常情况下，材料的屈服强度随着温度的升高而降低。
这是由于高温会导致材料中原子的热运动增加，原子结构的稳定性降低，从而降低了材料的强度。
3.应变速率：材料的屈服强度还与外加应变速率有关。
在快速加载的情况下，材料的屈服强度通常会提高。
这是由于快速加载导致材料变形速率快，使得材料中的位错运动和塑性形变受到限制，从而提高了材料的抗变形能力。
4.加载方向：材料在不同加载方向上的屈服强度可能会有所差异。
这是由于材料的结晶方向、晶界特征以及材料内部的应力传递机制等因素的影响。
5.加工工艺：加工工艺可以显著影响材料的强度。
例如，冷变形处理可以通过形成位错和晶界的运动来增强材料的屈服强度。
热处理也可以通过调整材料的微观结构以及晶粒尺寸来改善材料的强度。
6.加载速率：加载速率对材料的屈服强度有影响。
在快速加载下，材料的屈服强度通常会提高。
这是由于快速加载导致材料变形速率快，使得材料中的位错运动和塑性形变受到限制，从而提高了材料的抗变形能力。
7.材料缺陷：材料中的缺陷如裂纹、夹杂物等对屈服强度有重要影响。
这些缺陷会导致材料的应力集中，从而降低材料的强度。
总结起来，影响材料的屈服强度的主要因素包括材料的性质、温度、应变速率、加载方向、加工工艺、加载速率以及材料中的缺陷等。
在进行材料设计和工程应用时，需要综合考虑上述因素，并通过合适的处理和控制手段来优化材料的屈服强度。
金属材料屈服强度及其影响因素屈服强度是指材材料开始产生宏观塑性变形时的应力。
对于屈服现象明显的材料，屈服强度就屈服点的应力—屈服值；对于屈服现象不明显的材料，通常将应力-应变曲线上以规定发生一定的残留变形为标准，如通常以0.2%残留变形的应力作为屈服强度，符号为σ0.2或σys。
屈服强度通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。
影响屈服强度的因素影响屈服强度的内在因素有：1.金属本性及晶格类型——纯金属单晶体的屈服强度由位错运动时所受的阻力决定。
这些阻力有晶格阻力和位错间交互作用产生的阻力之分。
其中晶格力与位错宽度和柏氏矢量有关，而两者又与晶体结构有关。
位错间交互产生的阻力包括平行位错间交互产生的阻力和运动位错与林位错交互产生的阻力。
用公式表示：T=αGb/L,式中α为比例系数，又因为密度ρ与1/L2成正比，因此，T=αGb ρ1/2，由此可见，密度增加，屈服强度也随之增加。
2.晶粒大小和亚结构——晶粒大小的影响是晶界影响的反映，减小晶粒尺寸将增加位错运动障碍的数目，减小晶粒内位错塞积群的长度，将使屈服强度提高。
许多金属与合金的屈服强度与晶粒大小的关系均符合霍尔佩奇公式σs=σj +kyd-1/2,式中，σj是位错在基体金属中运动的总阻力，亦称摩擦阻力，它决定于晶体结构和位错密度；ky是度量晶界对强化贡献大小的钉扎常数，或表示滑移带端部的应力集中系数；d为晶粒平均尺寸。
亚晶界的作用和晶界类似，也阻碍位错的运动。
3.溶质元素——纯金属中融入溶质原子形成间隙型或置换型固溶合金将会显著提高屈服强度，此即为固溶强化。
这主要是由于溶质原子和溶剂原子直径不同，在溶质周围形成了晶格畸变应力场，该应力场产生交互作用，使位错运动受阻，从而提高屈服强度。
4.第二相——工程上的金属材料，其显微组织一般是多相的。
第二相对屈服强度的影响与质点本身在金属材料屈服变形过程中能否变形有很大关系。
据此可将第二相质点分为不可变形和可变形的两类。
金属屈服强度的因素
金属的屈服强度受到多种因素的影响，包括以下几个方面：
1. 金属的晶粒结构：金属的晶粒结构对其屈服强度有很大影响。
晶粒尺寸越小，金属材料的屈服强度通常越高。
此外，金属的晶粒定向、晶界的存在以及晶粒的结构缺陷也会影响屈服强度。
2. 合金元素：添加合金元素可以显著改善金属的屈服强度。
合金元素的添加可以改变金属的晶粒结构、形成固溶体或生成强化相，从而提高金属的强度和硬度。
3. 温度：温度对金属的屈服强度也有很大影响。
一般来说，金属在高温下往往具有较低的屈服强度。
这是因为高温会导致晶体结构变松散和晶粒长大，从而导致金属的屈服强度降低。
4. 加工工艺：金属的加工工艺也会影响其屈服强度。
通过热变形、冷变形等不同的加工方式，可以改变金属的晶粒结构和纯度，进而影响其屈服强度。
5. 杂质和缺陷：金属中存在的杂质和缺陷也会对其屈服强度产生影响。
一些杂质元素会影响金属的强度和塑性，而缺陷，如孔洞、裂纹等，会降低金属的屈服强度。
总之，金属的屈服强度是一个复杂的参数，受到多种因素的综合影响。
不同的金
属材料、合金元素、工艺等都会对其屈服强度产生显著影响。
材料屈服强度
材料屈服强度是材料在受力作用下发生塑性变形的能力，也是材料抵抗外部力
量的能力。
在工程设计和材料选择中，了解材料的屈服强度是十分重要的，因为它直接影响着材料在使用过程中的稳定性和安全性。
首先，屈服强度与材料的性质密切相关。
不同种类的材料，其屈服强度也会有
所不同。
例如，金属材料通常具有较高的屈服强度，而塑料材料的屈服强度相对较低。
这是由于材料的内部结构和化学成分不同所导致的。
因此，在选择材料时，需要根据具体的使用要求和环境条件来确定材料的屈服强度指标。
其次，材料的加工工艺也会对屈服强度产生影响。
在材料的加工过程中，可能
会引入一些缺陷和应力集中点，从而降低材料的屈服强度。
因此，在工程实践中，需要通过合理的工艺控制和质量检测来保证材料的屈服强度符合设计要求。
另外，在材料的使用过程中，外部环境的影响也会对屈服强度产生影响。
例如，高温、腐蚀等因素都会加速材料的老化和疲劳破坏，从而降低材料的屈服强度。
因此，在实际工程中，需要考虑到材料在不同环境条件下的使用性能，以确保其屈服强度满足实际需求。
最后，对于材料的屈服强度，我们需要进行严格的测试和评估。
通过拉伸试验、压缩试验等方法，可以准确地测定材料的屈服强度，并对其性能进行评估。
这些数据将为工程设计和材料选择提供重要参考，有助于确保工程结构和产品的安全可靠。
总之，材料的屈服强度是一个重要的材料力学性能指标，对于工程设计和材料
选择具有重要意义。
只有深入了解材料的性质、加工工艺和使用环境，才能更好地把握材料的屈服强度特点，从而确保工程结构和产品的质量和安全性。
铝合金抗拉强度高而屈服强度低的原因主要有以下几点：
1. 晶体结构：铝合金的晶体结构是面心立方结构，这种结构晶粒越小，晶界越多，材料抗弯曲、抗拉伸的能力就越强。
然而，晶界处材料分子排列比较松散，容易发生形变，降低材料强度。
2. 组织缺陷：包括裂纹、不规则的组织、气孔等，这些都会对材料的强度产生负面影响。
特别是在材料表面和内部存在的缺陷，它们对材料的抗拉强度和屈服强度都有显著影响。
抗拉强度取决于材料的本质抗拉强度，而屈服强度受到材料组织乃至内部微细胞结构的制约。
3. 材料的均匀性：铝合金的冶炼过程如果存在偏析或其它不均匀性，如局部的元素偏聚，也会导致屈服强度下降。
4. 热处理和冷加工的影响：铝合金可以通过热处理和冷加工来改变其力学性能。
例如，通过时效处理可以强化铝合金，提高其抗拉强度，但有时时效处理也会导致材料内部的微观结构发生变化，降低屈服强度。
5. 应变时效：在受力作用下，金属材料内部可产生各种内应力，包括可逆的应力（蠕变）和不利的不可逆的应力（时效）。
时效敏感性影响可锻铝合金的可锻性。
时效敏感也称“可锻性时效”。
经低温退火的可锻铝合金，在变形加工时将引起不可逆的时效，使强度和硬度增大、塑性降低。
这些因素综合作用，导致铝合金的抗拉强度高而屈服强度低。
不锈钢铸件的屈服强度【原创版】目录1.不锈钢铸件的概述2.不锈钢铸件的屈服强度概念3.不锈钢铸件的屈服强度影响因素4.不锈钢铸件的屈服强度测试方法5.不锈钢铸件的屈服强度应用范围6.结论正文一、不锈钢铸件的概述不锈钢铸件是指由不锈钢材料制成的铸造件，不锈钢是一种具有良好耐腐蚀性能的金属材料，广泛应用于石油、化工、建筑、食品、医疗等领域。
不锈钢铸件在生产过程中，需要对其屈服强度进行检测，以确保铸件的质量和性能。
二、不锈钢铸件的屈服强度概念屈服强度是指金属材料在受到外力作用时，材料发生塑性变形的最大应力。
不锈钢铸件的屈服强度是指在不锈钢铸件受到外力作用时，铸件发生塑性变形的最大应力。
三、不锈钢铸件的屈服强度影响因素不锈钢铸件的屈服强度受到许多因素的影响，主要包括以下几个方面：1.材质：不同材质的不锈钢铸件，其屈服强度会有所不同。
一般来说，304 不锈钢铸件的屈服强度较高，而 316 不锈钢铸件的屈服强度相对较低。
2.铸件结构：铸件的结构设计、厚度等因素都会影响其屈服强度。
一般来说，铸件的厚度越小，其屈服强度越高。
3.制造工艺：制造工艺对不锈钢铸件的屈服强度也有很大影响。
例如，铸造工艺、热处理工艺等都会影响不锈钢铸件的屈服强度。
四、不锈钢铸件的屈服强度测试方法不锈钢铸件的屈服强度通常采用硬度测试、拉伸试验等方法进行检测。
其中，硬度测试是最常用的方法，可以直接测量铸件的硬度，从而间接反映其屈服强度。
拉伸试验则是通过拉伸铸件来检测其屈服强度，可以较为准确地测定铸件的屈服强度。
五、不锈钢铸件的屈服强度应用范围不锈钢铸件的屈服强度广泛应用于各个领域，如建筑、石油、化工、食品、医疗等。
在这些领域中，不锈钢铸件的屈服强度是保证铸件质量和性能的重要指标。
六、结论不锈钢铸件的屈服强度是衡量不锈钢铸件质量和性能的重要指标，其影响因素包括材质、铸件结构、制造工艺等。
检测不锈钢铸件的屈服强度可以采用硬度测试、拉伸试验等方法。
钢带屈服强度钢带是一种常用于建筑、制造和工程领域的重要材料。
钢带的屈服强度是衡量其力学性能的重要指标之一，对于设计和计算结构的安全性具有重要意义。
1. 屈服强度的定义屈服强度是指材料在受到持续或循环加载时所能承受的最大应力。
对于钢带而言，其屈服强度一般是指其弹性屈服强度，也称为屈服点强度。
当钢带受到加载时，首先会出现线性弹性阶段，此时应力与应变成正比，这一阶段的应力就是钢带的弹性屈服强度。
2. 测量和计算屈服强度钢带的弹性屈服强度通常通过拉伸试验来测量。
在拉伸试验中，将样品放入拉伸试验机中，以逐渐增大的力将其拉伸，同时记录下拉力和伸长变化，通过计算就可以得到屈服强度。
钢带的屈服强度计算常采用工程应力与应变的比值来表示，即屈服强度等于单位应力下的应变。
3. 影响屈服强度的因素钢带的屈服强度受到多种因素的影响，主要包括以下几个方面：- 结构与成分: 不同的钢带材料具有不同的屈服强度。
常见的钢带包括碳素钢、合金钢、不锈钢等，它们的屈服强度各不相同。
- 热处理: 钢带通过热处理可以改变其晶格结构和组织状态，从而对其屈服强度产生影响。
- 加工工艺: 钢带的加工工艺包括冷轧、热轧、淬火等，不同的加工工艺对钢带的屈服强度有一定影响。
- 环境因素: 钢带在不同的环境中使用时，受到的温度、湿度和腐蚀等因素也会对其屈服强度造成影响。
4. 应用和意义钢带的屈服强度在建筑、制造和工程领域中具有重要的应用和意义。
通过准确评估钢带的屈服强度，可以设计和计算出更安全可靠的工程结构。
例如，在建筑设计中，需要根据不同的载荷条件确定钢带的尺寸和数量，在机械制造中，需要选择适合的钢带，并确保其能够承受所需的应力。
总结：钢带的屈服强度是衡量其力学性能的重要指标之一。
通过拉伸试验和工程应力应变比值的计算可以得到钢带的屈服强度。
钢带的屈服强度受到结构与成分、热处理、加工工艺和环境因素的影响。
准确评估钢带的屈服强度对于设计和计算结构的安全性具有重要意义，在建筑、制造和工程领域中有广泛的应用。
2mm3003铝的屈服强度
2mm3003铝是一种常用的铝合金材料，具有优良的机械性能和加工性能。
屈服强度是衡量金属材料在受到外力作用时，开始发生屈服现象的应力极限。
对于2mm3003铝，其屈服强度在不同温度下有所不同。
在常温下，2mm3003铝的屈服强度一般在150-200MPa之间。
然而，在高温环境下，2mm3003铝的屈服强度会显著降低。
随着温度的升高，屈服强度逐渐减小，但在200°C左右时，其屈服强度仍然能够保持较高的水平，约为100MPa 左右。
这种温度对屈服强度的影响主要是由于金属材料的热膨胀和热传导性质所引起的。
在高温下，金属材料的晶格结构会发生变化，导致原子之间的相互作用力和晶格常数发生变化，从而影响屈服强度。
此外，2mm3003铝的屈服强度还会受到其他因素的影响，如合金元素、材料的加工工艺、材料的厚度等。
例如，在合金元素方面，添加适量的镁、锰等元素可以提高2mm3003铝的屈服强度。
在加工工艺方面，适当的热处理和塑性变形工艺也可以提高材料的屈服强度。
综上所述，2mm3003铝的屈服强度受到温度和其他因素的影响。
在实际应用中，
需要根据具体的使用环境和要求选择合适的材料和加工工艺，以保证材料的机械性能和稳定性。
材料屈服强度及其影响因素
1. 屈服标准
工程上常用的屈服标准有三种：
(1)比例极限应力-应变曲线上符合线性关系的最高应力，国际上常采用σp表示，超过σp时即认为材料开始屈服。
(2)弹性极限试样加载后再卸载，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。
国际上通常以σel表示。
应力超过σel时即认为材料开始屈服。
(3)屈服强度以规定发生一定的残留变形为标准，如通常以0.2%残留变形的应力作为屈服强度，符号为σ0.2或σys。
2. 影响屈服强度的因素
影响屈服强度的内在因素有：
结合键、组织、结构、原子本性。
如将金属的屈服强度与陶瓷、高分子材料比较可看出结合键的影响是根本性的。
从组织结构的影响来看，可以有四种强化机制影响金属材料的屈服强度，这就是：(1)固溶强化；
(2)形变强化；
(3)沉淀强化和弥散强化；
(4)晶界和亚晶强化。
沉淀强化和细晶强化是工业合金中提高材料屈服强度的最常用的手段。
在这几种强化机制中，前三种机制在提高材料强度的同时，也降低了塑性，只有细化晶粒和亚晶，既能提高强度又能增加塑性。
影响屈服强度的外在因素有：
温度、应变速率、应力状态。
随着温度的降低与应变速率的增高,材料的屈服强度升高，尤其是体心立方金属对温度和应变速率特别敏感，这导致了钢的低温脆化。
应力状态的影响也很重要。
虽然屈服强度是反映材料的内在性能的一个本质指标，但应力状态不同，屈服强度值也不同。
我们通常所说的材料的屈服强度一般是指在单向拉伸时的屈服强度。
3.屈服强度的工程意义
传统的强度设计方法，对塑性材料，以屈服强度为标准，规定许用应力[σ]=σys/n，安全系数n一般取2或更大，对脆性材料，以抗拉强度为标准，规定许用应力[σ]=σb/n，安全系数n一般取6。
需要注意的是，按照传统的强度设计方法，必然会导致片面追求材料的高屈服强度，但是随着材料屈服强度的提高，材料的抗脆断强度在降低，材料的脆断危险性增加了。
屈服强度不仅有直接的使用意义，在工程上也是材料的某些力学行为和工艺性能的大致度量。
例如材料屈服强度增高，对应力腐蚀和氢脆就敏感；材料屈服强度低，冷加工成型性能和焊接性能就好等等。
因此，屈服强度是材料性能中不可缺少的重要指标。
材料开始屈服以后，继续变形将产生加工硬化。
4.加工硬化指数n的实际意义
加工硬化指数n反应了材料开始屈服以后，继续变形时材料的应变硬化情况，它决定了材料开始发生颈缩时的最大应力。
n还决定了材料能够产生的最大均匀应变量，这一数值在冷加工成型工艺中是很重要的。
对于工作中的零件，也要求材料有一定的加工硬化能力，否则，在偶然过载的情况下，会产生过量的塑性变形，甚至有局部的不均匀变形或断裂，因此材料的加工硬化能力是零件安全使用的可靠保证。
形变硬化是提高材料强度的重要手段。
不锈钢有很大的加工硬化指数n=0.5，因而也有很高的均匀变形量。
不锈钢的屈服强度不高，但如用冷变形可以成倍地提高。
高碳钢丝经
过铅浴等温处理后拉拔，可以达到2000MPa以上。
但是，传统的形变强化方法只能使强度提高，而塑性损失了很多。
现在研制的一些新材料中，注意到当改变了显微组织和组织的分布时，变形中既能提高强度又能提高塑性。
5.抗拉强度
在材料不产生颈缩时抗拉强度代表断裂抗力。
脆性材料用于产品设计时，其许用应力是以抗拉强度为依据的。
抗拉强度对一般的塑性材料有什么意义呢？虽然抗拉强度只代表产生最大均匀塑性变形抗力，但它表示了材料在静拉伸条件下的极限承载能力。
对应于抗拉强度σb的外载荷，是试样所能承受的最大载荷，尽管此后颈缩在不断发展，实际应力在不断增加，但外载荷却是在很快下降的。
材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。
严格的说，它应该是真应力-应变曲线下所包围的面积也就是工程上为了简化方便，近似地采取：对塑性材料静力韧度是一个强度与塑性的综合指标。
单纯的高强度材料象弹簧钢，其静力韧度不高，而只具有很好塑性的低碳钢也没有高的静力韧度，只有经淬火高温回火的中碳(合金)结构钢才具有最高的静力韧度
硬度并不是金属独立的基本性能，它是指金属在表面上的不大体积内抵抗变形或者破裂的能力
抗拉强度：
当钢材屈服到一定程度后，由于内部晶粒重新排列，其抵抗变形能力又重新提高，此时变形虽然发展很快，但却只能随着应力的提高而提高，直至应力达最大值。
此后，钢材抵抗变形的能力明显降低，并在最薄弱处发生较大的塑性变形，此处试件截面迅速缩小，出现颈缩现象，直至断裂破坏。
钢材受拉断裂前的最大应力值（b点对应值）称为强度极限或抗拉强度
屈服强度:
当应力超过弹性极限后，变形增加较快，此时除了产生弹性变形外，还产生部分塑性变形。
当应力达到B点后，塑性应变急剧增加，曲线出现一个波动的小平台，这种现象称为屈服。
这一阶段的最大、最小应力分别称为上屈服点和下屈服点。
由于下屈服点的数值较为稳定，因此以它作为材料抗力的指标，称为屈服点或屈服强度。
