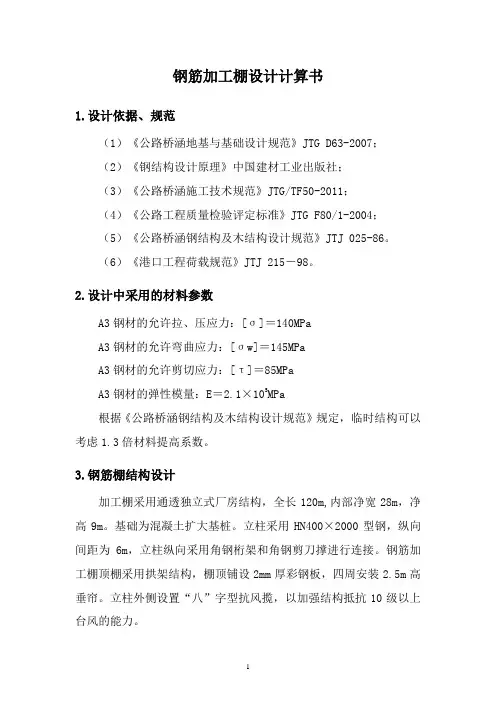

设计12m跨度荷载验算
已知：跨间距6m，跨度23m，钢材为Q235型钢，[σ]=170 Mpa，[τ] =100 Mpa，屋面板采用彩钢瓦。
根据以上条件设计屋架结构杆件型材。
计算如下：
（1）计算施工活荷载。
施工活荷载：按0.5KN/m2考虑，折合到梁上均布荷载为0.5×6=3KN/m；
依据《钢结构设计规》，考虑活载安全系数1.4，可知雪作用在屋架结构上的荷载为
=0.3 KN/m2×6 m=1.8 KN/m。
0.3 KN/m2，经验算Q
雪
雪荷载等于施工活荷载，由于二者不会同时出现，这里只考虑施工活荷载。
（2）计算风活载。
按照荷载规要求，该结构矢跨比2.3/23=0.1,则仅考虑上吸风荷载，
上吸风荷载：按风压高度系数为1.0（B类），风振系数取为1.2，体型系数取为0.8，基本风压为：0.35KN/m2,
（3）计算恒载（自重）。
屋面彩钢板及屋面檩条荷载：按0.17KN/m2考虑，折合到梁上均布荷载为0.17×6=1KN/m；
（4）求屋架结构验算。
圆管采用φ60×4.5（缝），架立筋采用φ16。
①荷载模型（有限元模型）如下：
②反力计算：
③应力图：
④变形图：
==0.0235/23 ≈ 1/1000﹤1/400，因此符合设计要求。
数据分析：Y
max
（5）檩条挠度验算：
冷弯卷边槽钢檩条型号：60×30×15×2.5。
I Z =16.78cm4；E=210 MPa；q=Q
雪
+Q
自
=3+0.03=3.03 KN/m；l=6 m
最大挠度：Y
max =5ql4/（384 E I
Z
）
=5×3.03 KN/m×64 m4/（384×2.10×108 Pa×16.78×10-4 m 4）
=1.45×10-4 m
Y
max
/l=1.45×10-4 m/6 m≈1/41379﹤1/400。
满足刚度要求。
考虑到两跨中间积雪可能会更深，因此不予调整。
拉筋拉应力验算：
F
max
=210 MPa×2.545×10-4 m4=53 KN﹤228.7 KN。
数据分析：拉筋提供的拉力偏小，此拉力主要是由施工活载因起，因此在施工一定要做好立柱和拱桁架的连接。
（6）立柱稳定计算。
选d=168 mm，t=5 mm，h=7 m，Q235薄壁钢管。
假设一杆端铰接，一端钢结，λ=μL/i
z
=0.7×6/168/4×103=100，查λ对应￠值0.604，则：
F
max
=￠A[σ]=0.604×3.14/4（1682-1632）×170×106×103=133 KN。
Y
B
=102.3 KN＜133 KN，因此符合要求。
（7）抗倾覆计算。
∑M
B =0：Y
（墩+柱）
×23m-2.0 KN/m×23 m×6 m+1 KN/m×23 m×6m=0。
Y
（墩+柱）
=6 KN 实际上分担在墩和柱的重量约 3.5KN，因此保证结构不倾覆，必须将立柱与基础焊接牢靠。
才能符合要求。
注；以上验算施工荷载较大，施工时应采取措施，增加横向连接筋截面，或采取侧向支撑，以平衡横向力。
